Tháp xoay modular cho Hörfiguren (hợp Tonies)

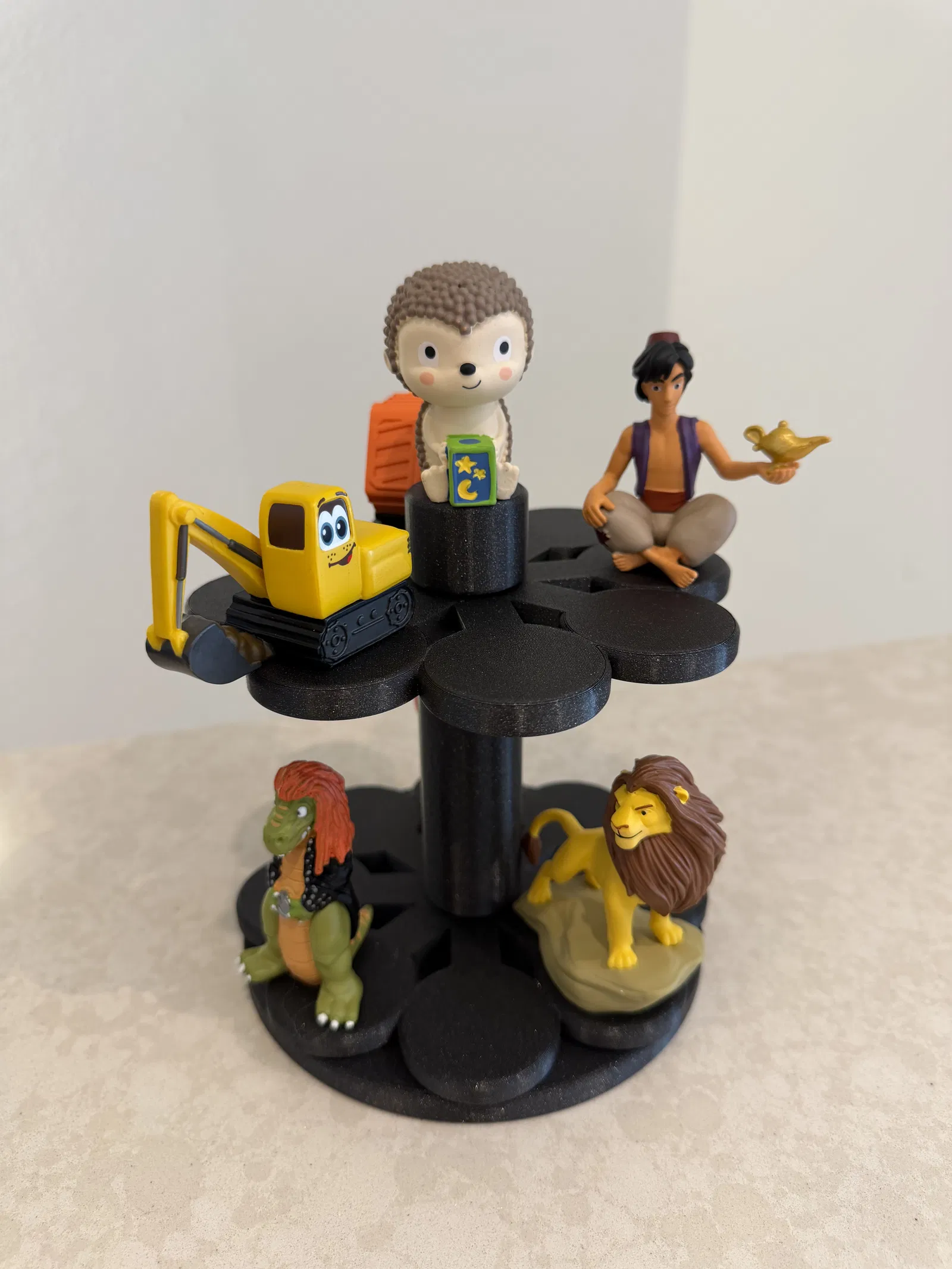

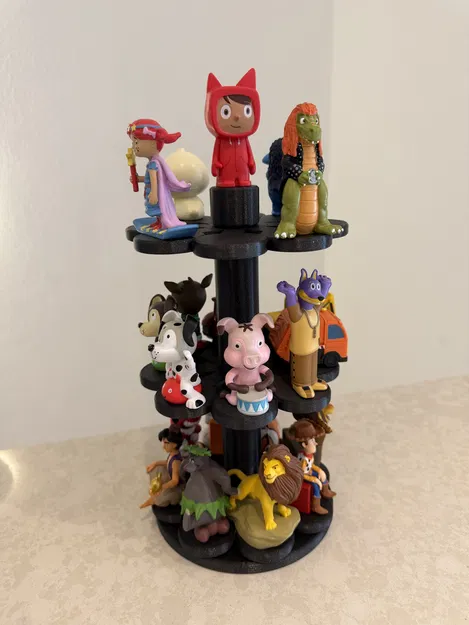

Tháp xoay modular này chứa được 8 figure mỗi tầng và thêm một “figure vua” đặt ngay trên đỉnh.

Điểm đặc biệt của thiết kế là “Solid Core System”:

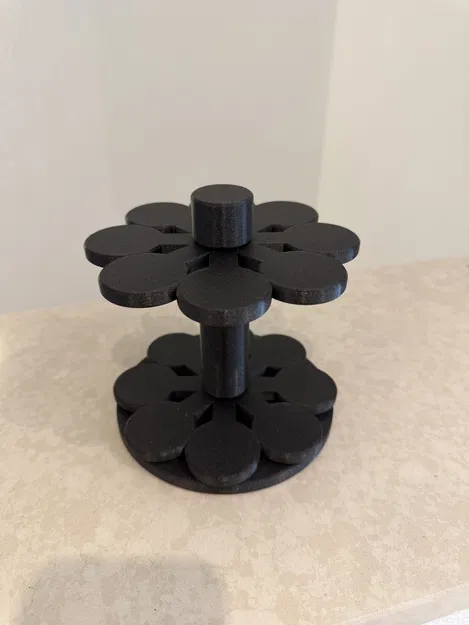

Cột giữa được bắt vít cố định, tạo thành một lõi cực chắc để bạn có thể cầm nguyên cái tháp xách/đem đi luôn. Các tầng (“bông hoa”) tựa trên các vòng chạy (bearing ring) đặc biệt và có thể xoay độc lập với nhau.

Highlights:

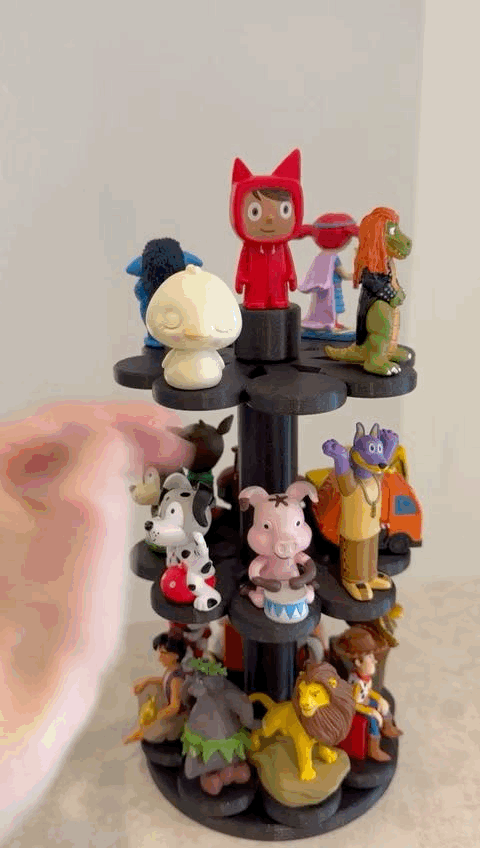

• 🌀 Tầng xoay riêng lẻ: Mỗi tầng xoay riêng – rất hợp cho tay nhỏ của bé.

• 💪 Siêu chắc chắn: Bắt vít xuyên suốt (Solid Core). Không rung lắc, không rã.

• 👶 An toàn cho trẻ: Tất cả cạnh đều bo tròn mềm (Soft-Touch). Không góc sắc.

• 🧲 Có nam châm: Nam châm được âm kín, giữ figure dính chắc.

• 🖨 Dễ in: Thiết kế in được hoàn toàn KHÔNG cần support (No Supports)! Tolerance đã tối ưu để vặn ráp dễ dàng.

🛠 Vật liệu cần chuẩn bị

Bạn có 3 lựa chọn:

1. Giải pháp premium (bám mạnh): Nam châm Neodym tròn (khoảng đường kính 20 mm, dày 2.5 mm).

2. Giải pháp tiết kiệm (kim loại): Đĩa kim loại đơn giản hoặc long-đen/washer (khoảng đường kính 20 mm).

3. 💡 Mẹo pro (đồng 5 cent):

Thiết kế đã canh tolerance để đồng xu 5 Euro-cent vừa khít lỗ luôn! Nó có tính từ và là phương án rẻ nhất (chỉ 40 cent cho nguyên cái tháp!).

• Số lượng: 8 cái cho mỗi tầng + 1 cái cho nắp trên.

• Tuỳ chọn: Nhỏ 1 giọt keo 502 (super glue) nếu đĩa/xu bị lỏng kêu lạch cạch khi in.

🖨 Hướng dẫn in

Model đã tối ưu để không cần supports. Mặt đáy phẳng để bám bed tốt.

• Vật liệu: PLA, PETG hoặc PLA+ (khuyến nghị PETG cho các thanh vì có độ dẻo).

• Infill: 15% - 20% (Grid hoặc Gyroid).

• Walls/Perimeter: 2-3.

• Layer height: 0.20 mm.

🛑 QUAN TRỌNG: PAUSE ĐỂ ĐẶT NAM CHÂM

Bạn phải cài một đoạn pause trong slicer để đặt nam châm vào, trước khi máy in đóng kín các lỗ!

📦 Các file (Files)

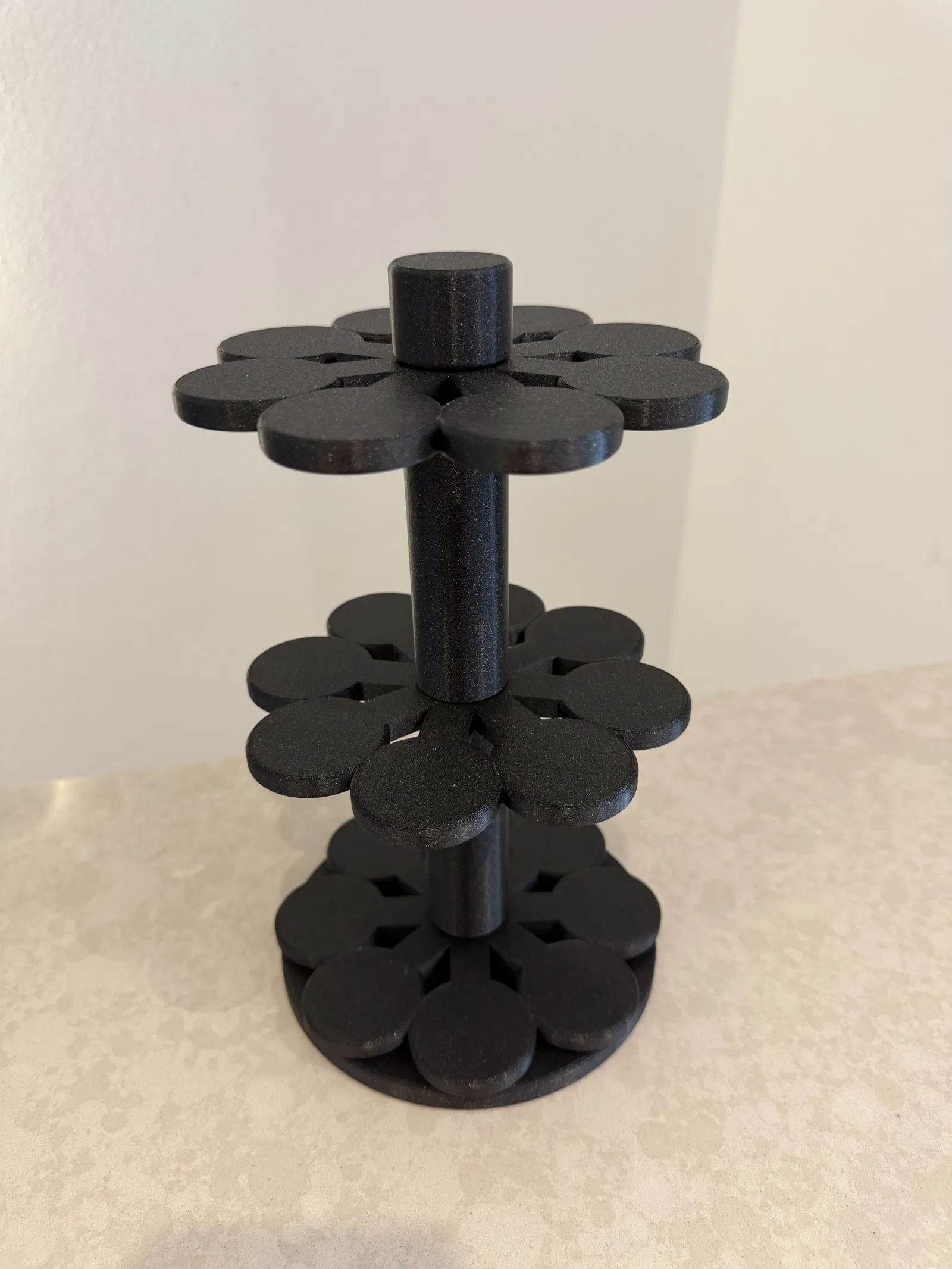

Hệ này là modular. Bạn muốn in bao nhiêu tầng cũng được.

1. Base.stl: Phần đế (150mm). Chân rộng và có ren khởi đầu. (in 1 cái)

2. Connector.stl: Miếng nối. Vặn lên đế hoặc lên thanh bên dưới. (mỗi tầng in 1 cái)

3. Ebene.stl: Mặt sàn cho 8 figure. (mỗi tầng in 1 cái - đừng quên pause!)

4. Verschluss.stl: Nắp trên có chỗ cho thêm 1 figure. (in 1 cái - đừng quên pause!)

🔧 Lắp ráp (Assembly)

Hệ này dùng nguyên lý “sandwich” khá hay:

1. Đặt đế xuống.

2. Đặt một tầng (Ebene) lên phần ren của đế. (nó sẽ nằm lỏng).

3. Vặn thanh (Stange) lên phần ren của đế. Siết cho chắc!

• Lưu ý: Thanh sẽ ép lên vòng trong của đế, không ép lên tầng. Nhờ vậy tầng vẫn xoay được.

4. Lặp lại cho các tầng tiếp theo: đặt tầng -> siết thanh.

5. Cuối cùng: đặt tầng cuối và vặn chặt đai ốc/nút chốt cuối (Abschluss-Mutter).

Chúc bạn in và dọn gọn đồ vui vẻ! Nhớ đăng makes của bạn nha! 📸
