Vỏ Tesla Wall Connector GEN2 tận dụng cho ESP32-S2 EVSE (open source)

Phụ kiện để gắn bo mạch ESP32‐S2-EVSE-DIY-ALPHA, RCM, CTs, contactor và chống sét vào trong vỏ Tesla Wall Connector GEN2. Trong trường hợp phần điện tử zin bị lỗi, bộ này có thể “hồi sinh” nó theo hướng open source!

Thiết kế parametric bằng FreeCAD. In PETG!!

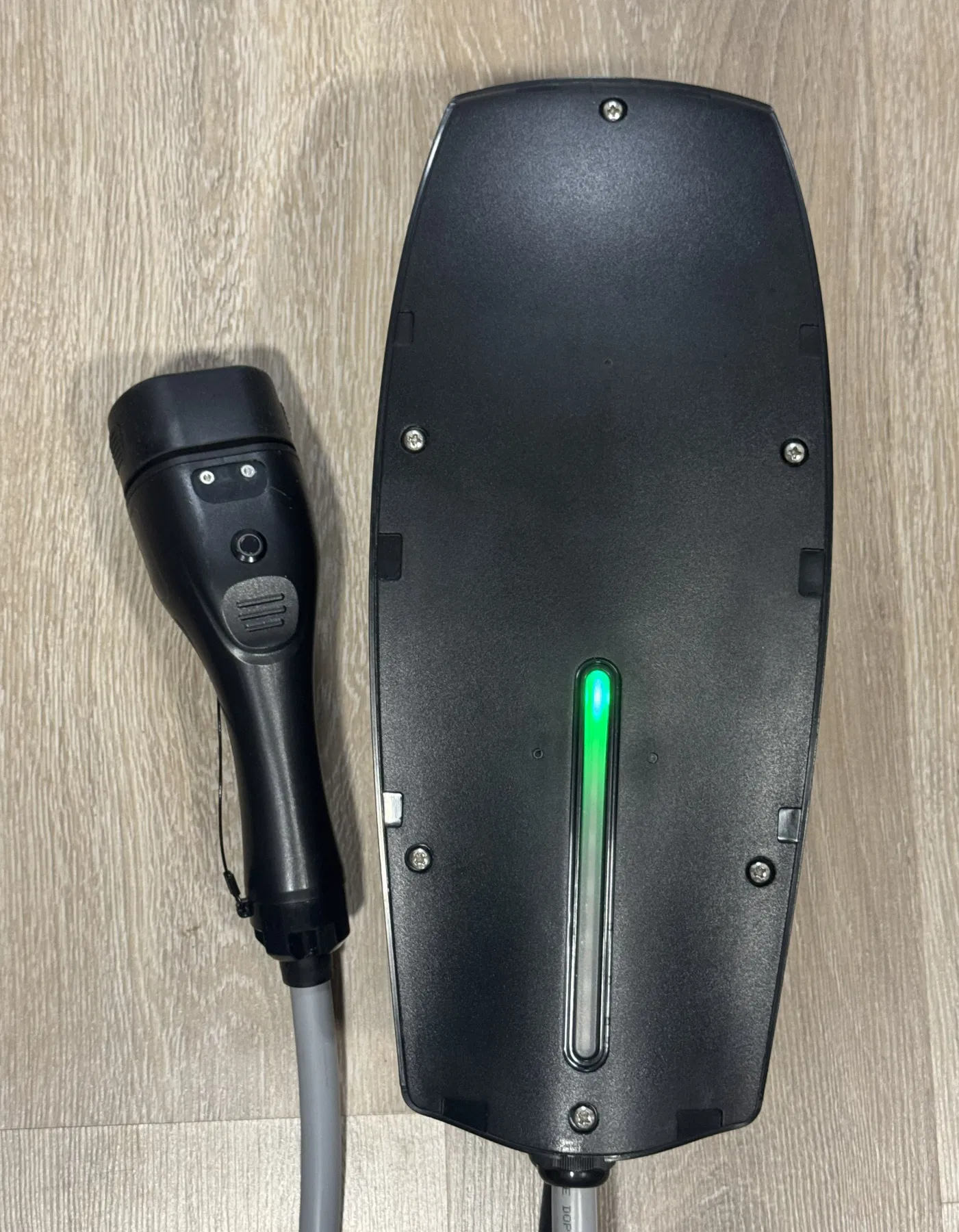

Tesla Wall Connector GEN2 có bộ vỏ làm cực kỳ chắc chắn. Chống cháy và đạt chuẩn IP67, lại còn nhìn rất đẹp.

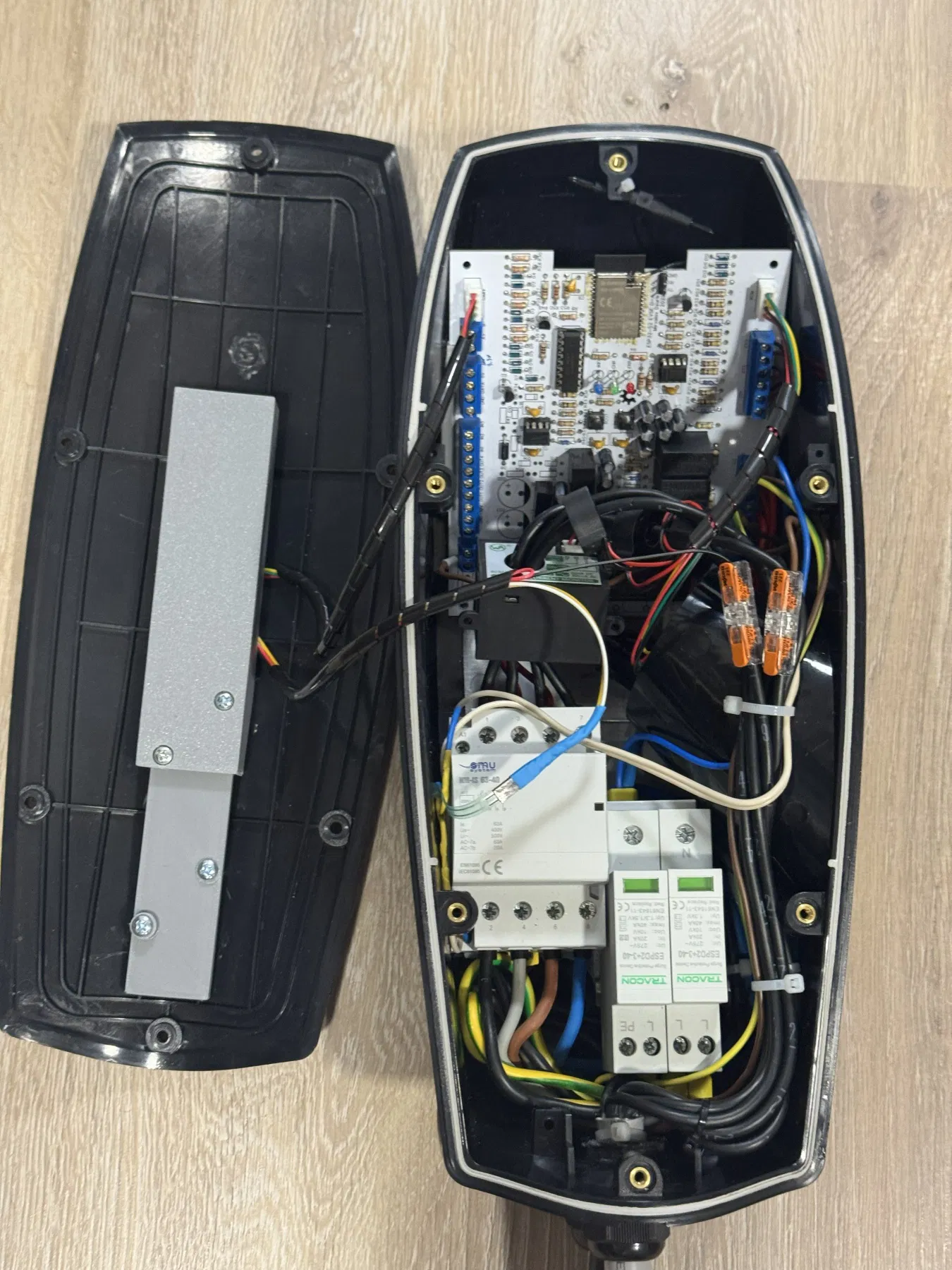

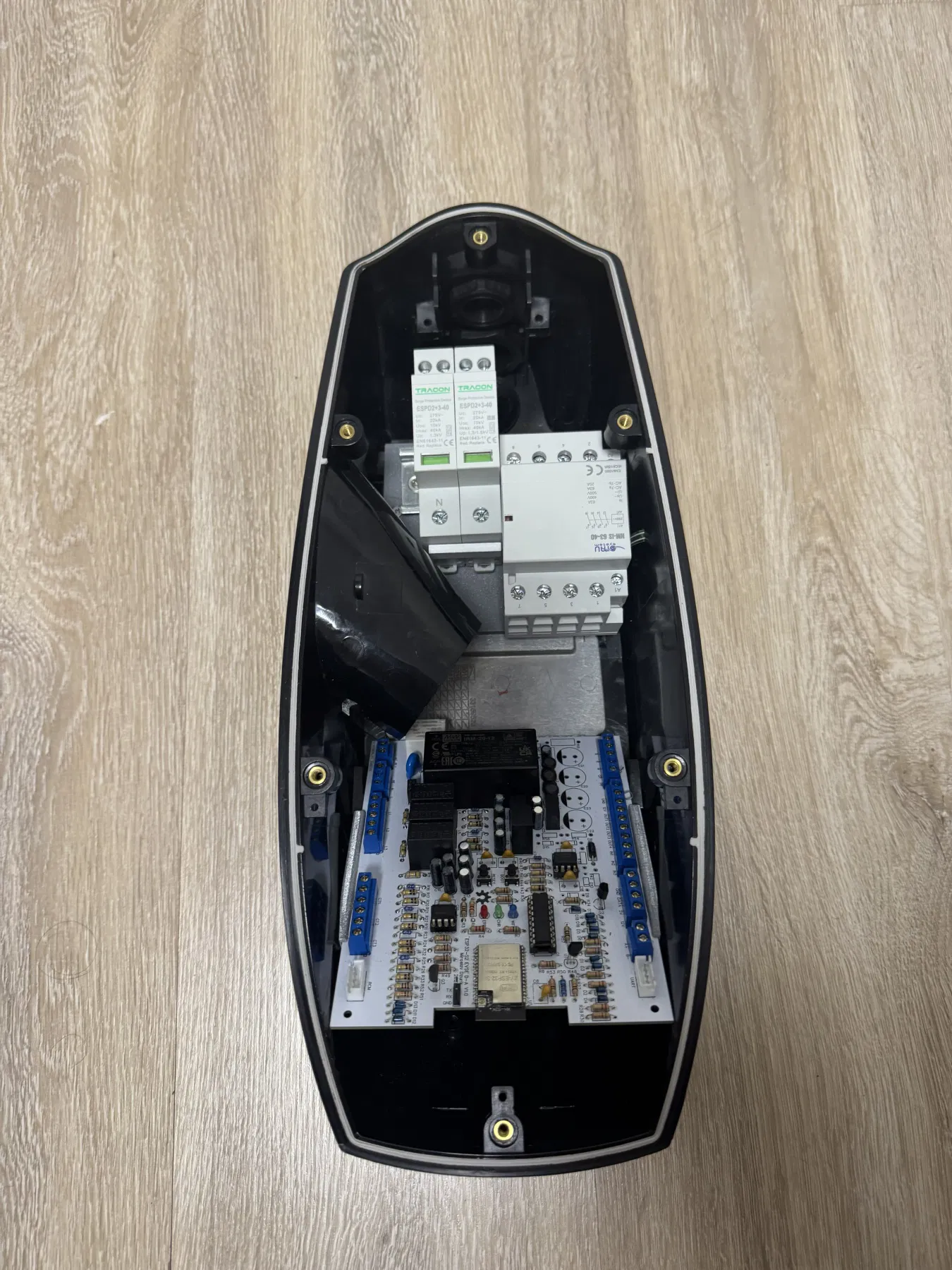

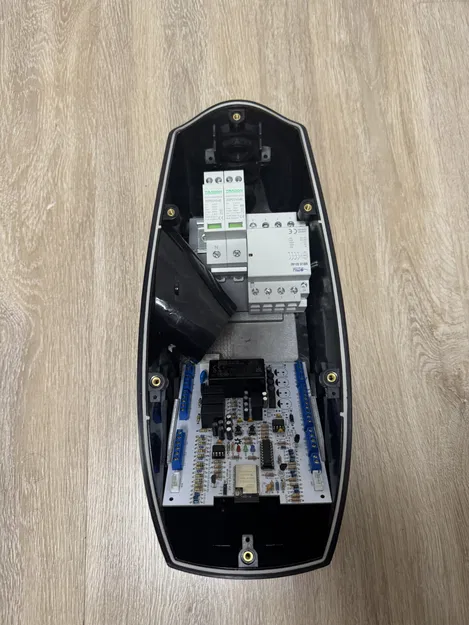

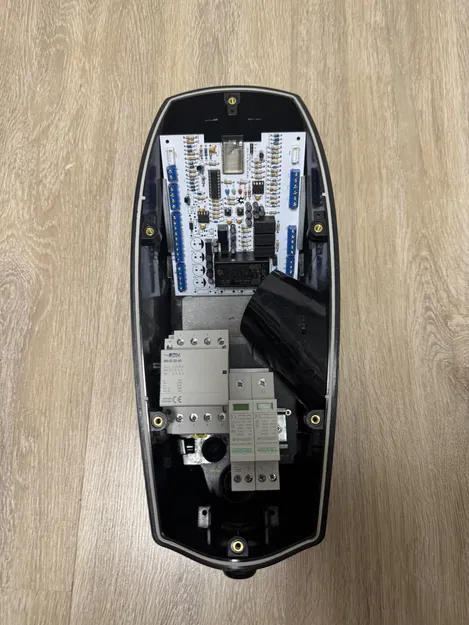

Cái hộp này chứa ESP32‐S2 EVSE DIY ALPHA rất vừa. Bo mạch nằm gọn ở phần trên của hộp, còn contactor và bộ chống sét (tuỳ chọn) có thể đặt ở phần dưới. Khoảng giữa vừa đủ để đặt RCM và các current transformer.

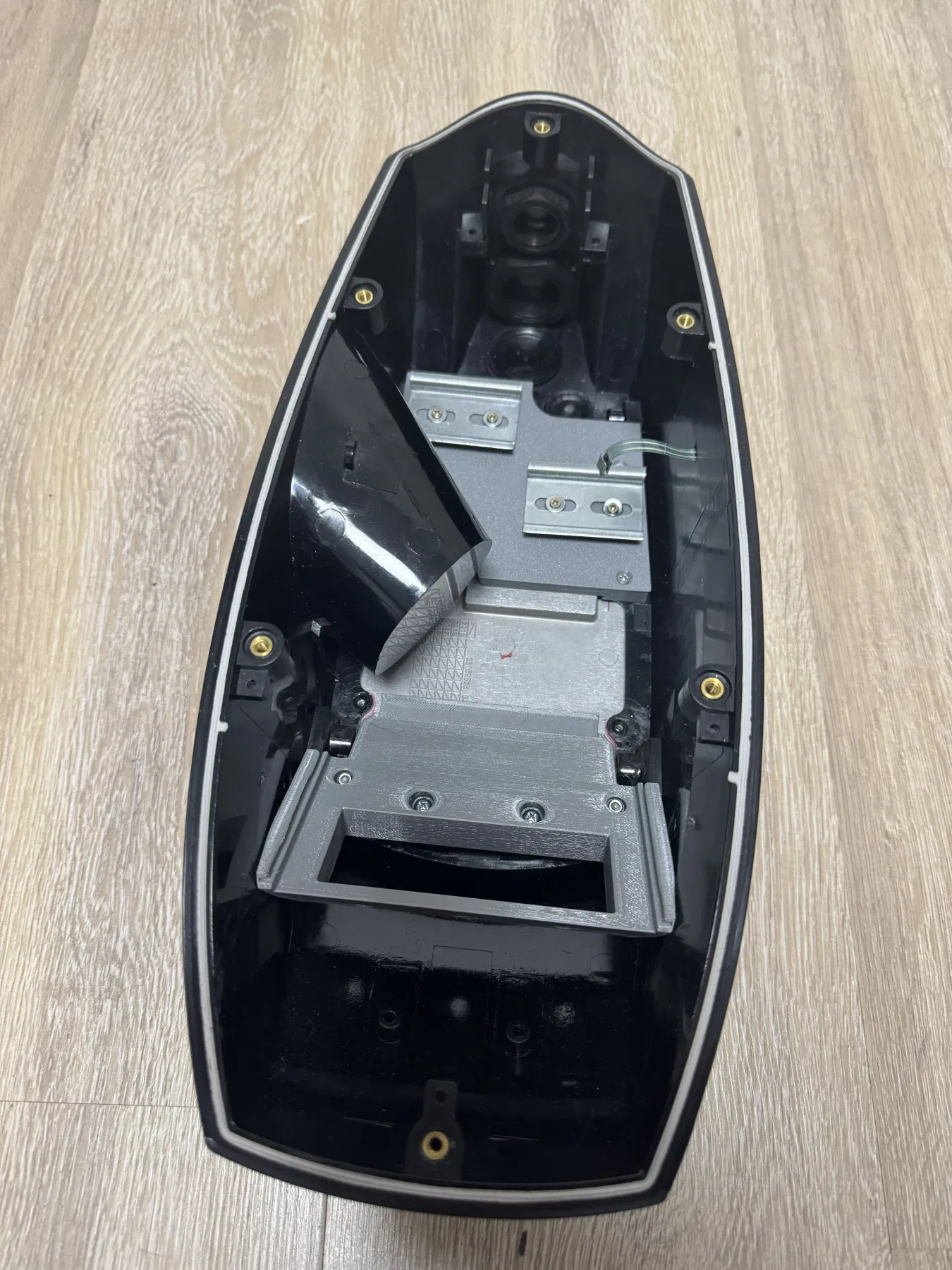

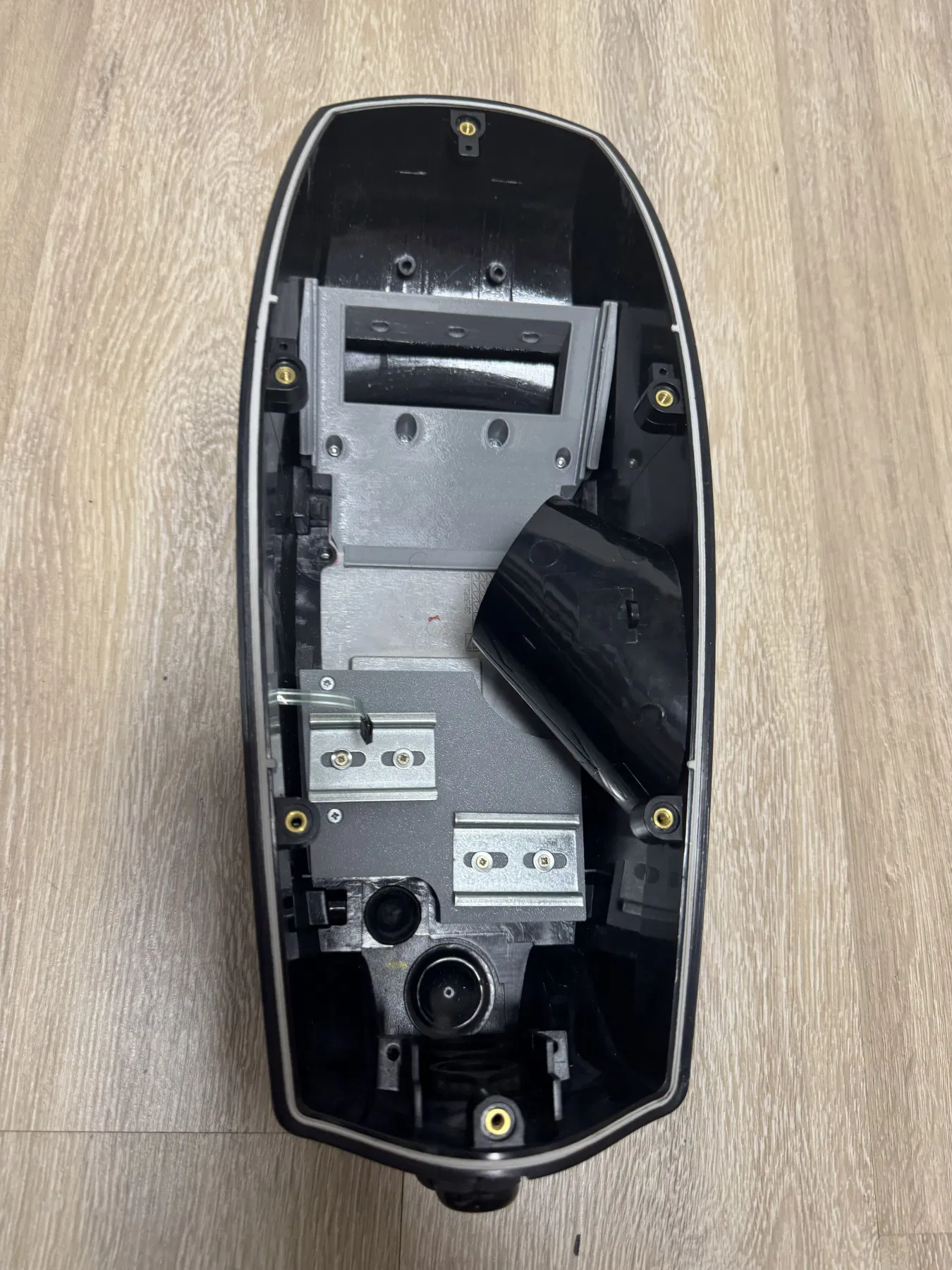

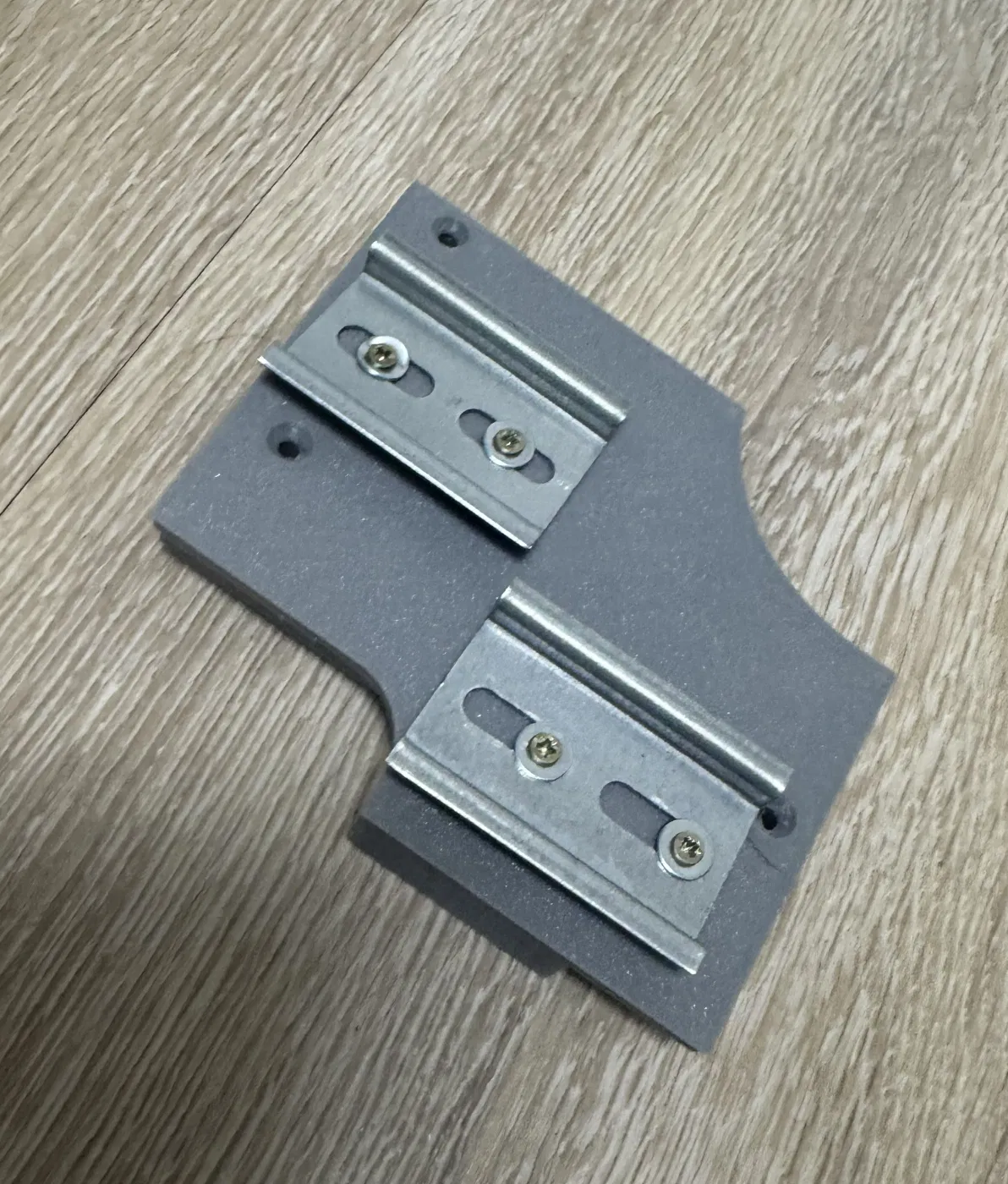

Để cố định bo mạch và các món gắn DIN rail, bạn cần in 3D các chi tiết này. Giá đỡ bo mạch được siết xuống đáy hộp tại đúng các lỗ ốc nguyên bản, nhưng dùng vít M3 và M4 dài hơn. Giá đỡ DIN rail cũng bắt tương tự bằng vít M3.

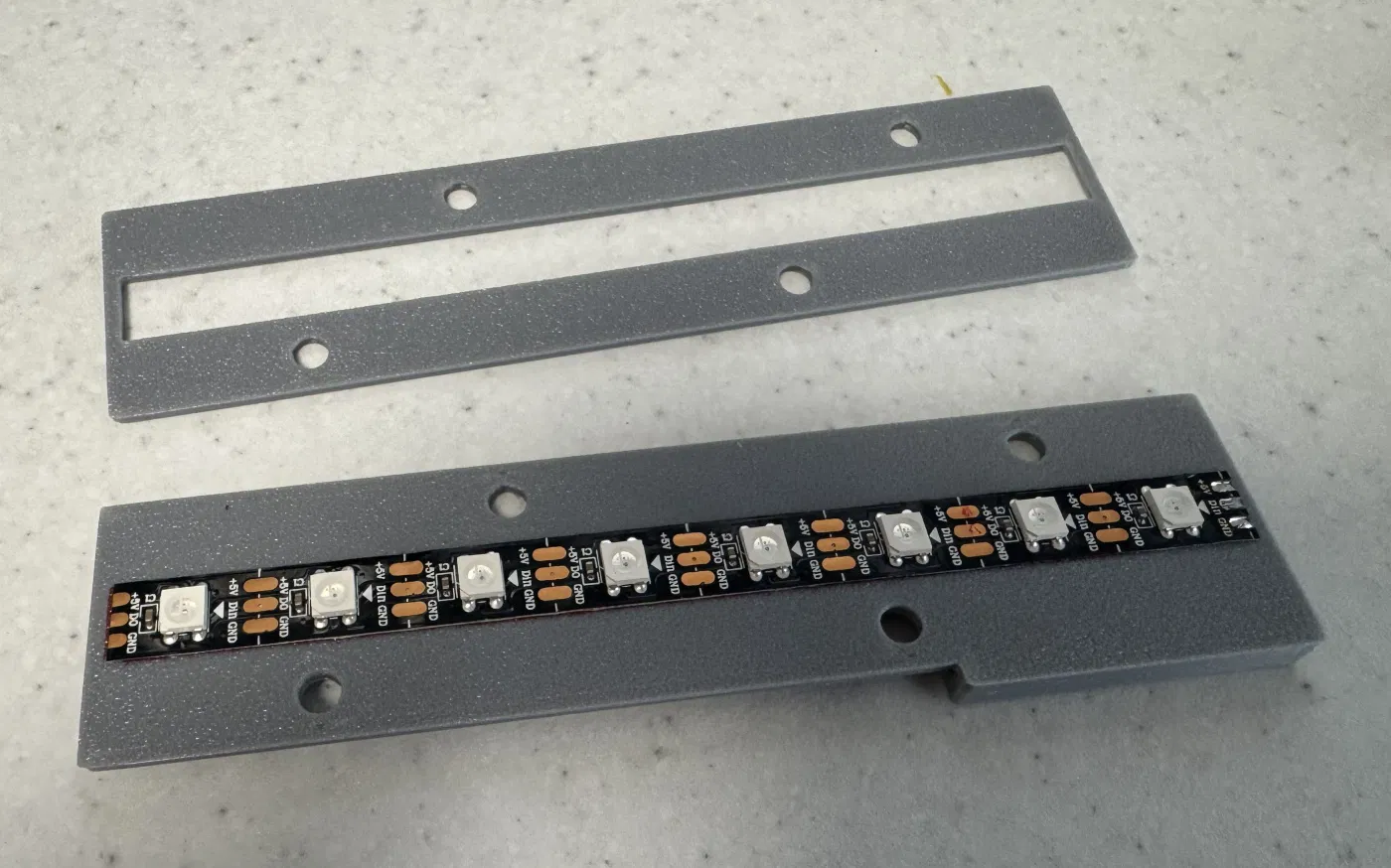

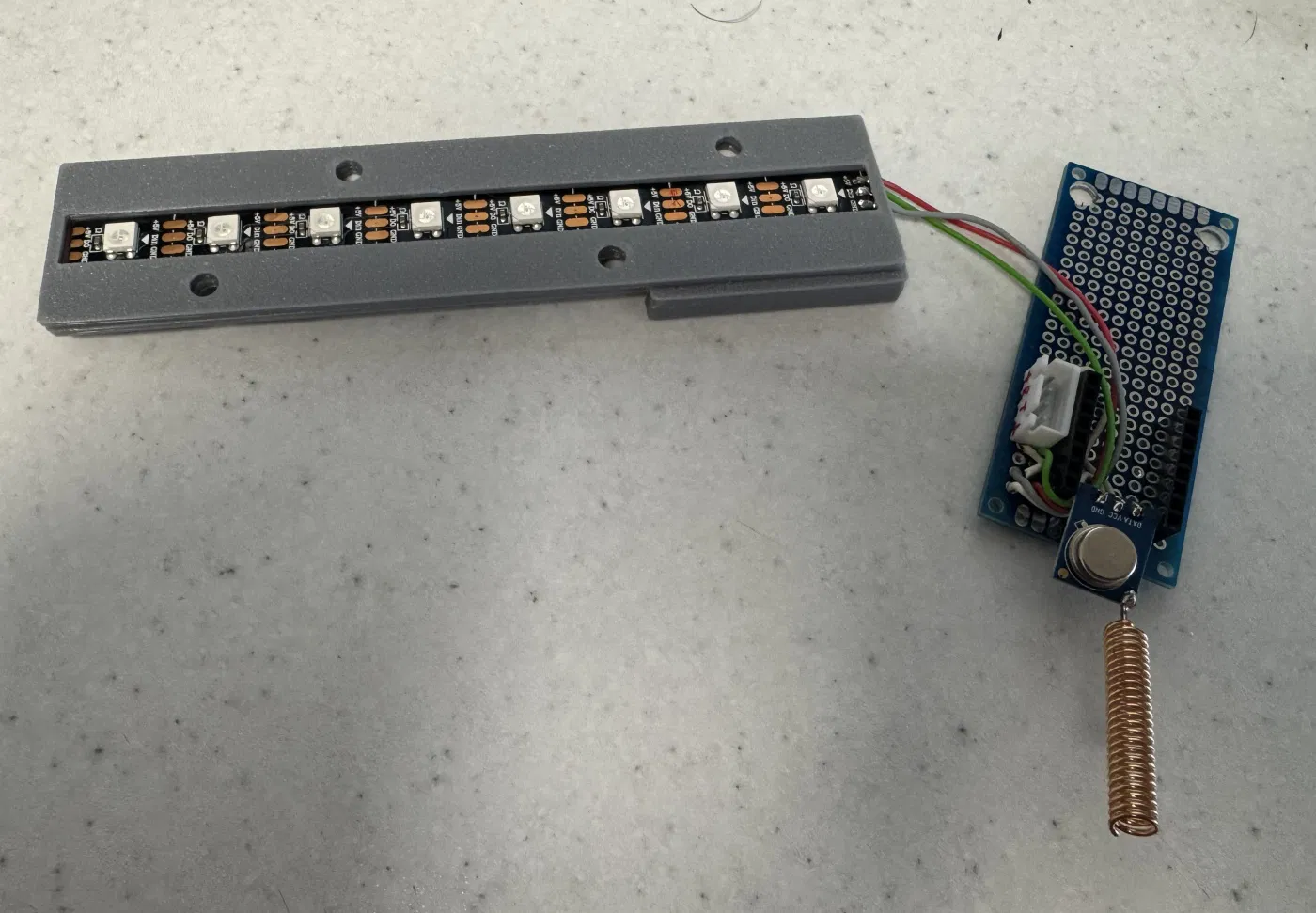

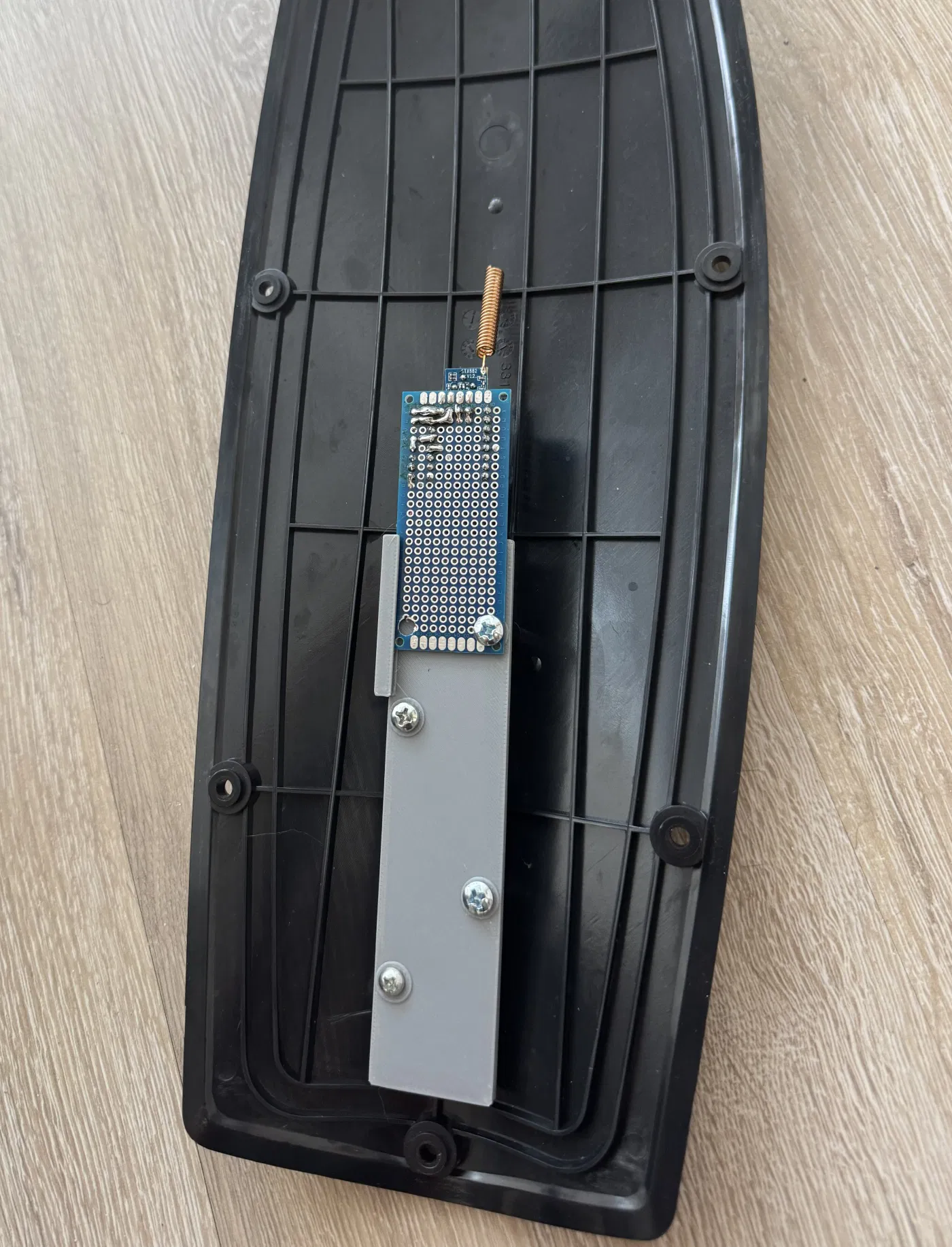

Con Tesla Wall Connector Gen2 của mình còn bị hư luôn bo LED nên mình thay bằng dải LED WS2812 còn dư từ đồ trang trí phòng. Mình dùng một bo ESP32C3 SuperMini để điều khiển, và làm lại các hiệu ứng đèn gần giống hành vi gốc của Wall Connector. Lợi thêm là chỉ cần một module phát RF đơn giản thì có thể dùng tín hiệu 433MHz để kích mở nắp cổng sạc (charge flap) trên xe Tesla. Dùng ESPHome component để giao tiếp với ESP32-EVSE không những tích hợp Home Assistant “mượt” luôn, mà còn có thể làm một nút bấm vật lý vừa mở nắp, vừa dừng sạc (+ nhả cáp khỏi xe), mô phỏng lại chức năng zin của Tesla Wall Connector. Phần holder, spacer và nắp che cho dải LED và bo ESP32C3 SuperMini cũng đều được in 3D.

ESP32C3 SuperMini cũng xử lý nút reset trên hộp, theo kiểu đa chức năng (nhấn ngắn/nhấn giữ sẽ ra chức năng khác nhau). ESPHome config ở đây

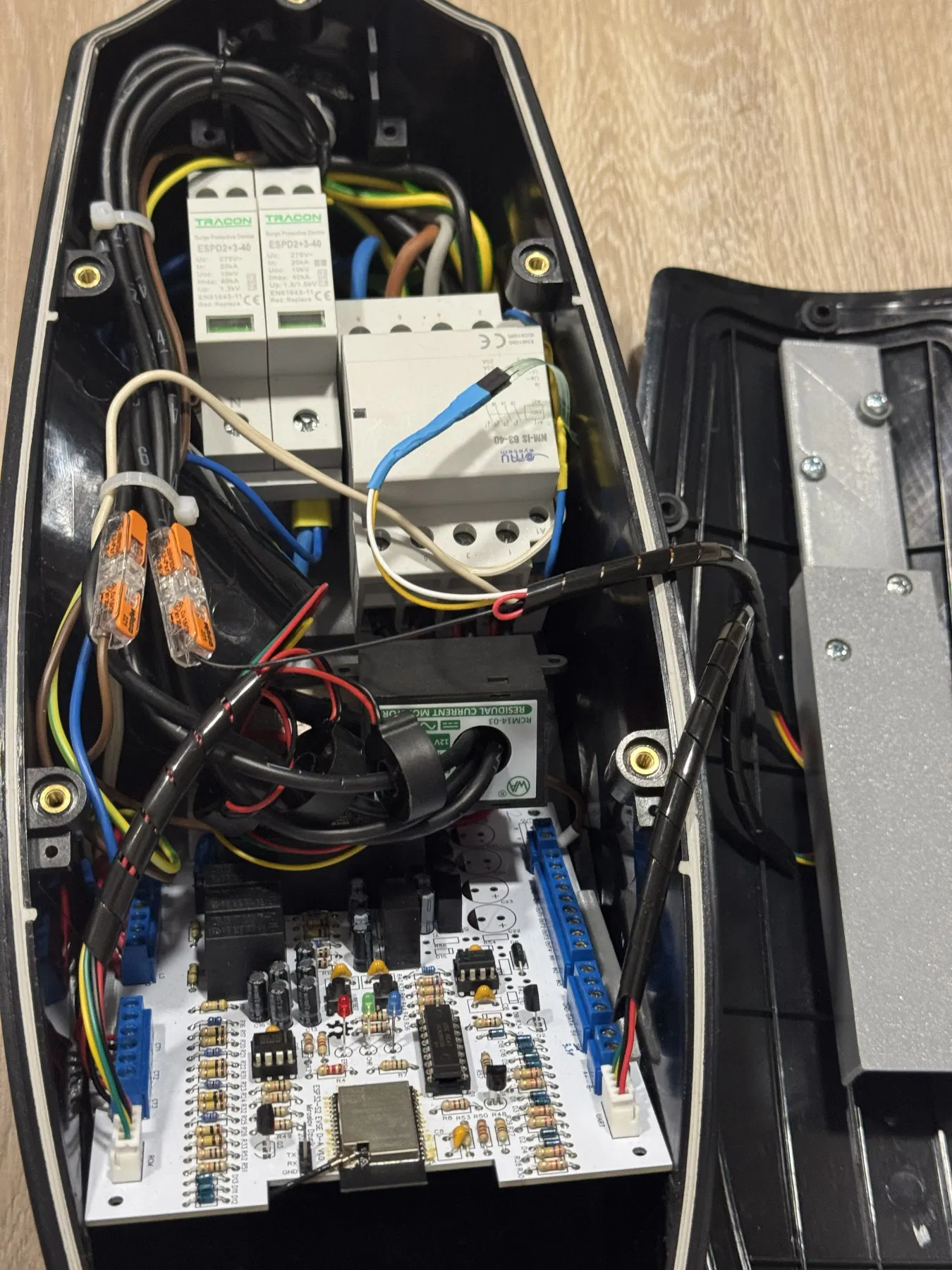

Contactor là loại 4NO 63A. Mình dùng cáp 7x6mm2 để truyền được cả 22kW nếu cần. Nó rẻ hơn cáp chuyên cho EVSE; lõi số 6 và 7 có thể mang tín hiệu CP từ bo EVSE và tín hiệu nhấn nút về bo SuperMini. Mình dùng một nút nhấn nhỏ ngay trên đầu cắm để mô phỏng vị trí gốc.

Mình dùng RCM14-03 để phát hiện rò dòng dư AC và DC. Mình dùng holder cầu chì dạng in-line (cầu chì thuỷ tinh 5x20mm 32mA fast) cho các voltage transformer.

Lưu ý: Chống sét T3 là tuỳ chọn hoàn toàn và chỉ hiệu quả nếu nơi bạn lắp có sẵn chống sét T1 và T2, lần lượt ở điểm vào lưới và tủ phân phối. Nếu chỉ dùng riêng T3 (hoặc T1/T2) thì sẽ không bảo vệ được trước xung sét đi vào từ lưới. Chống sét chỉ hiệu quả khi triển khai theo hệ thống và đặt cách nhau một khoảng đúng chuẩn theo hệ thống dây cáp.
