Case WaveShare 4.2” e-Paper đối xứng, không lỗ

WaveShare 4.2“ e-Paper case - đối xứng và không có lỗ. Hộp có thể chứa pin LiPo lớn tới 10000mAh và có điểm bắt để gắn ESP32 - Lolin D32.

Trong mấy dự án của mình, mình muốn có một cái case đối xứng để gắn các màn hình Waveshare e-Paper mình hay dùng. Mình thấy nhiều mẫu case rồi, nhưng đa số viền không đối xứng, và nhiều mẫu lại có lỗ bắt vít hoặc các lỗ khác. Vậy nên có thể không đúng kiểu case mình muốn treo tường hoặc để trên bàn…

Case này có các đặc điểm sau:

• Viền đối xứng

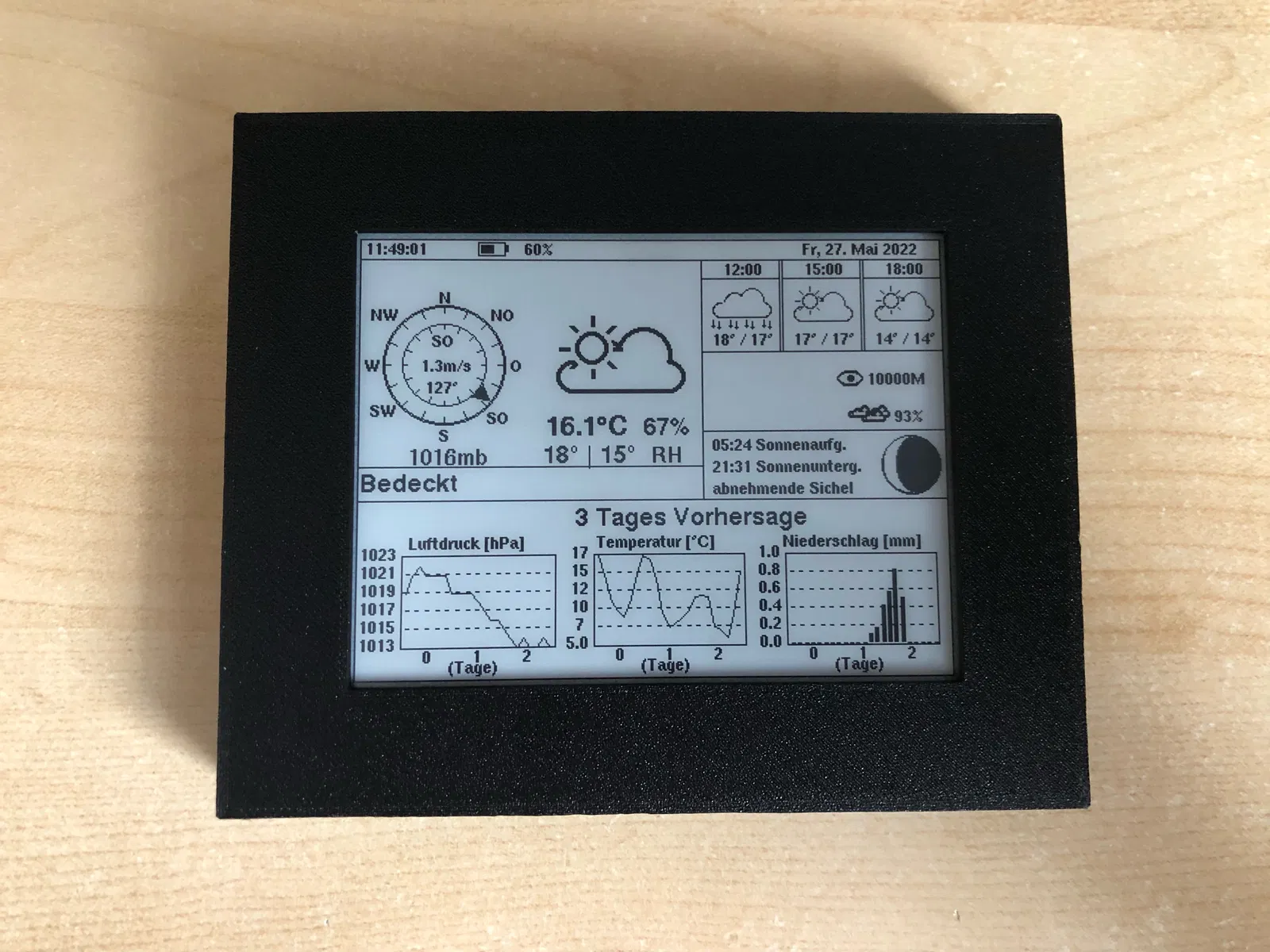

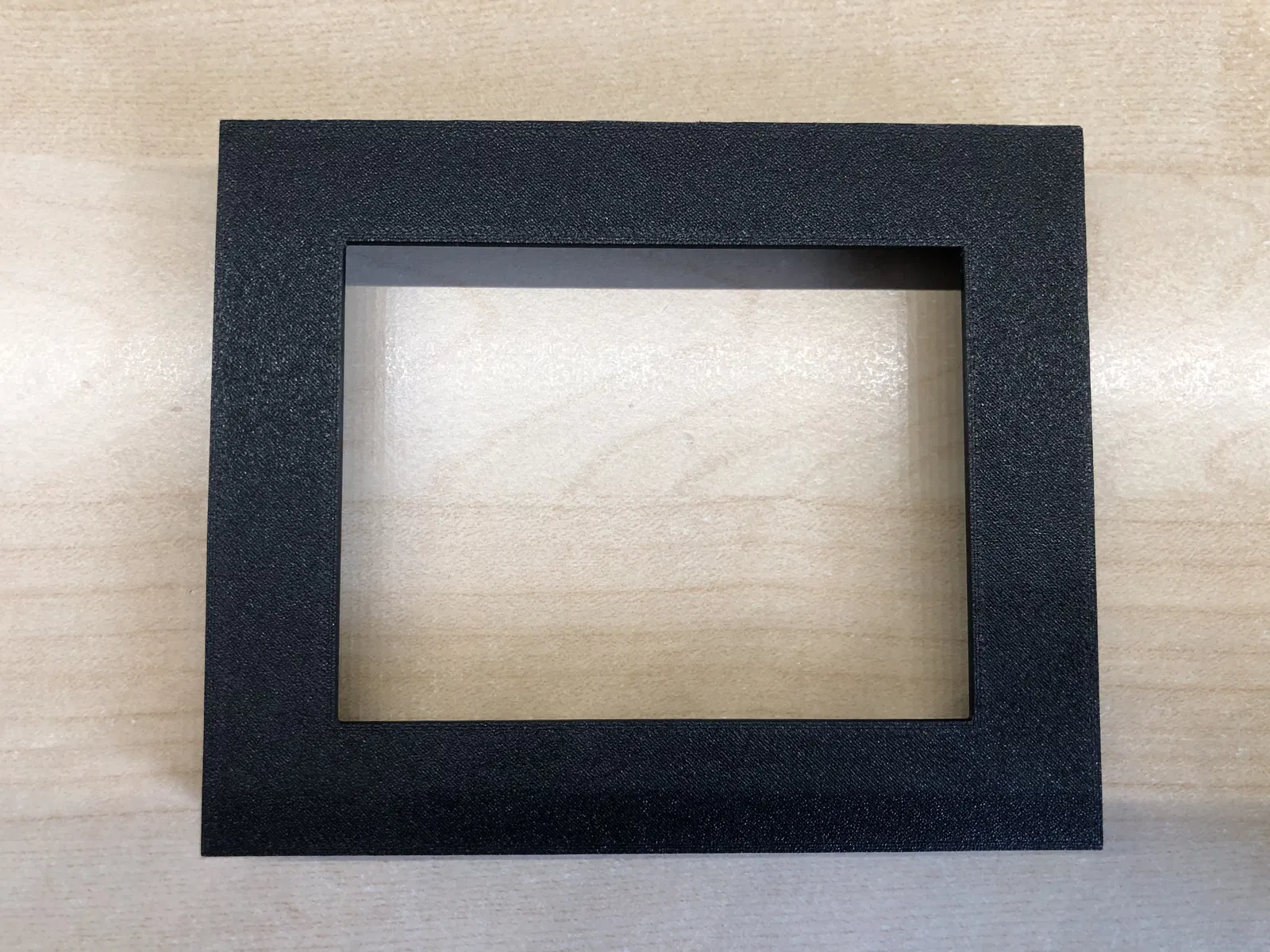

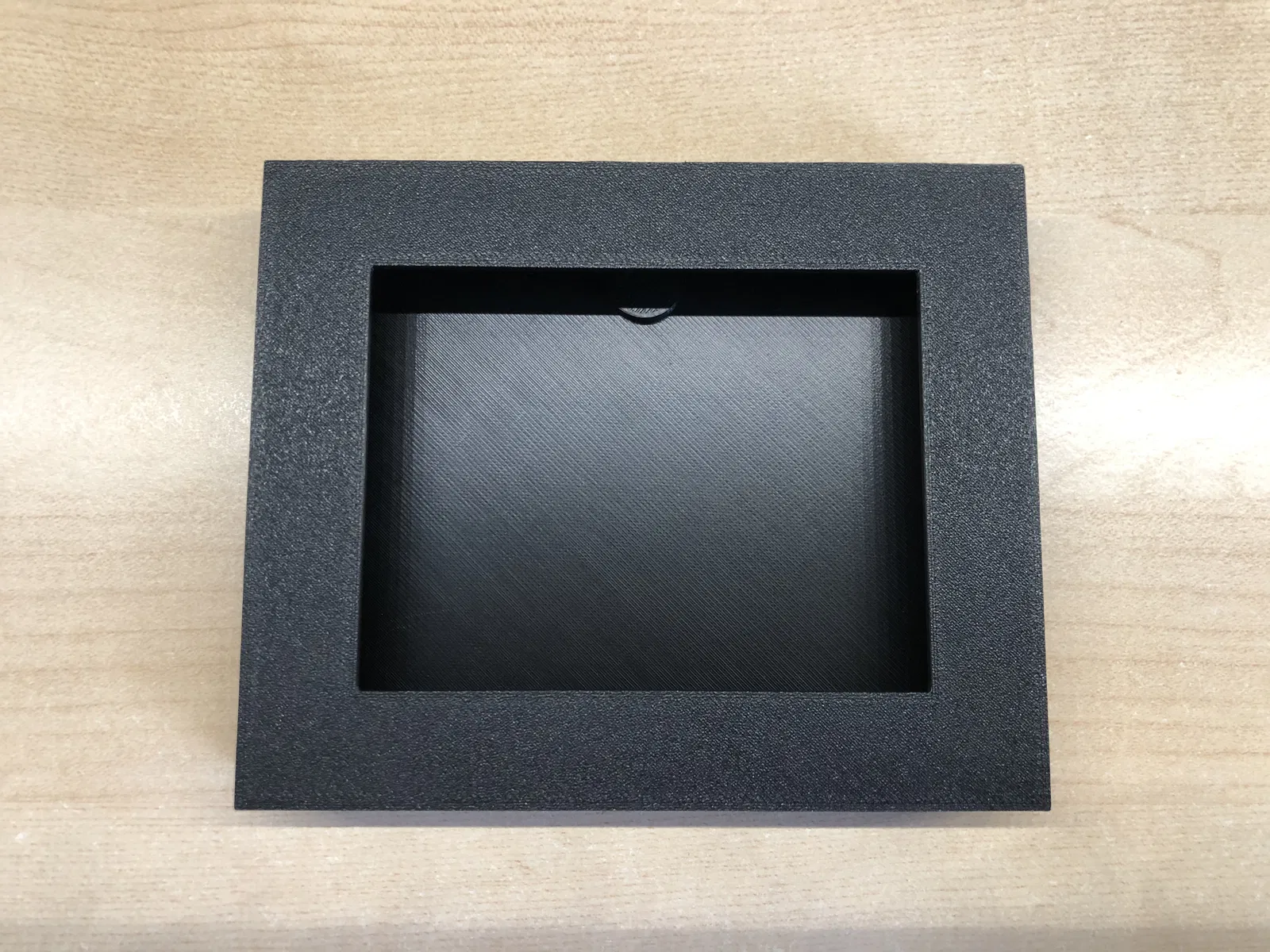

• Chỉ để người dùng thấy đúng phần diện tích hiển thị thực sự. Viền và phần mạch của màn hình được che đi
• Kích thước gọn: 120x100x19mm (WxHxD)
• Không có lỗ bắt vít vòng quanh mặt ngoài
• Không có các lỗ khác ở bên ngoài có thể làm rối mắt

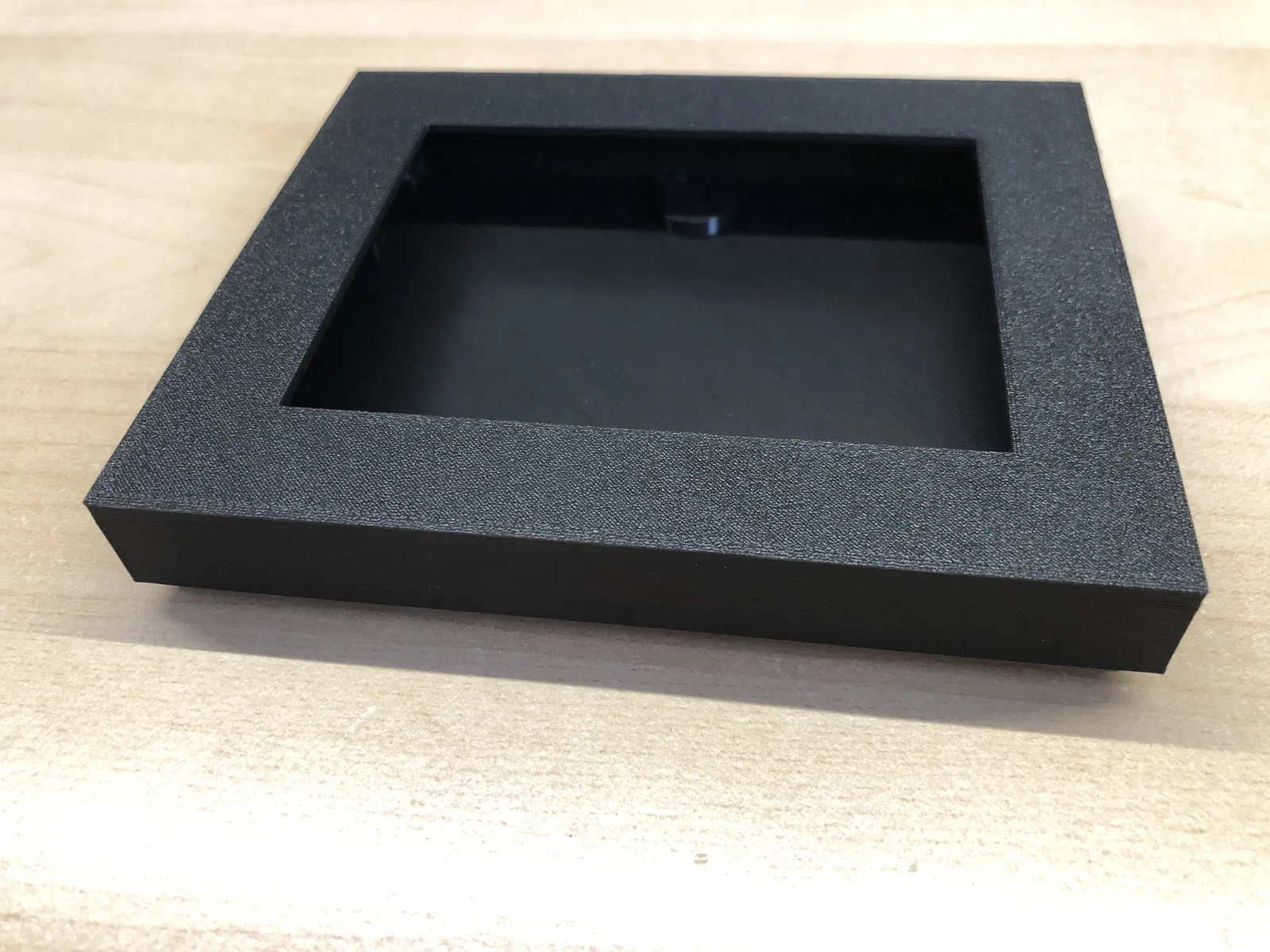

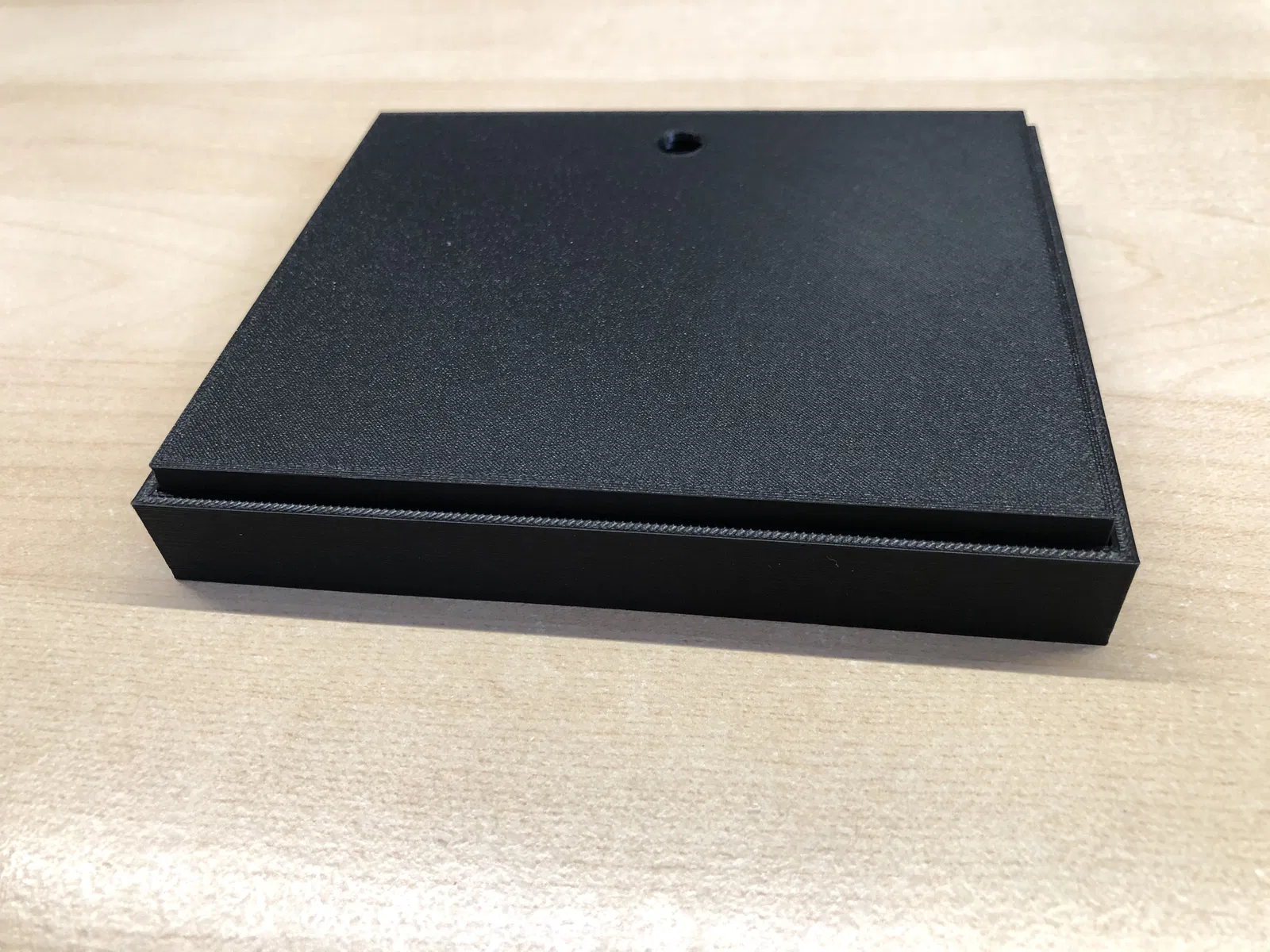

• Nắp nhỏ hơn một chút để khi treo tường sẽ không thấy nắp lộ ra từ bên hông

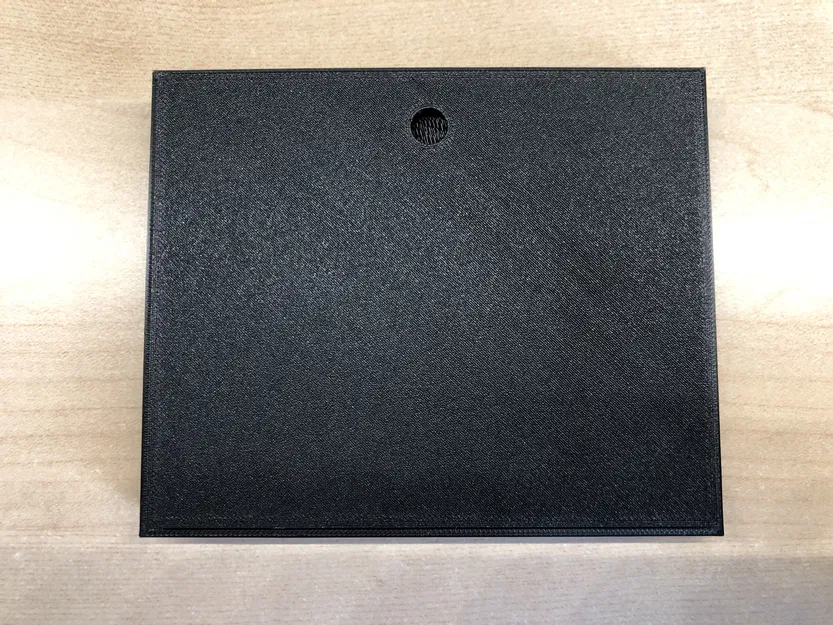

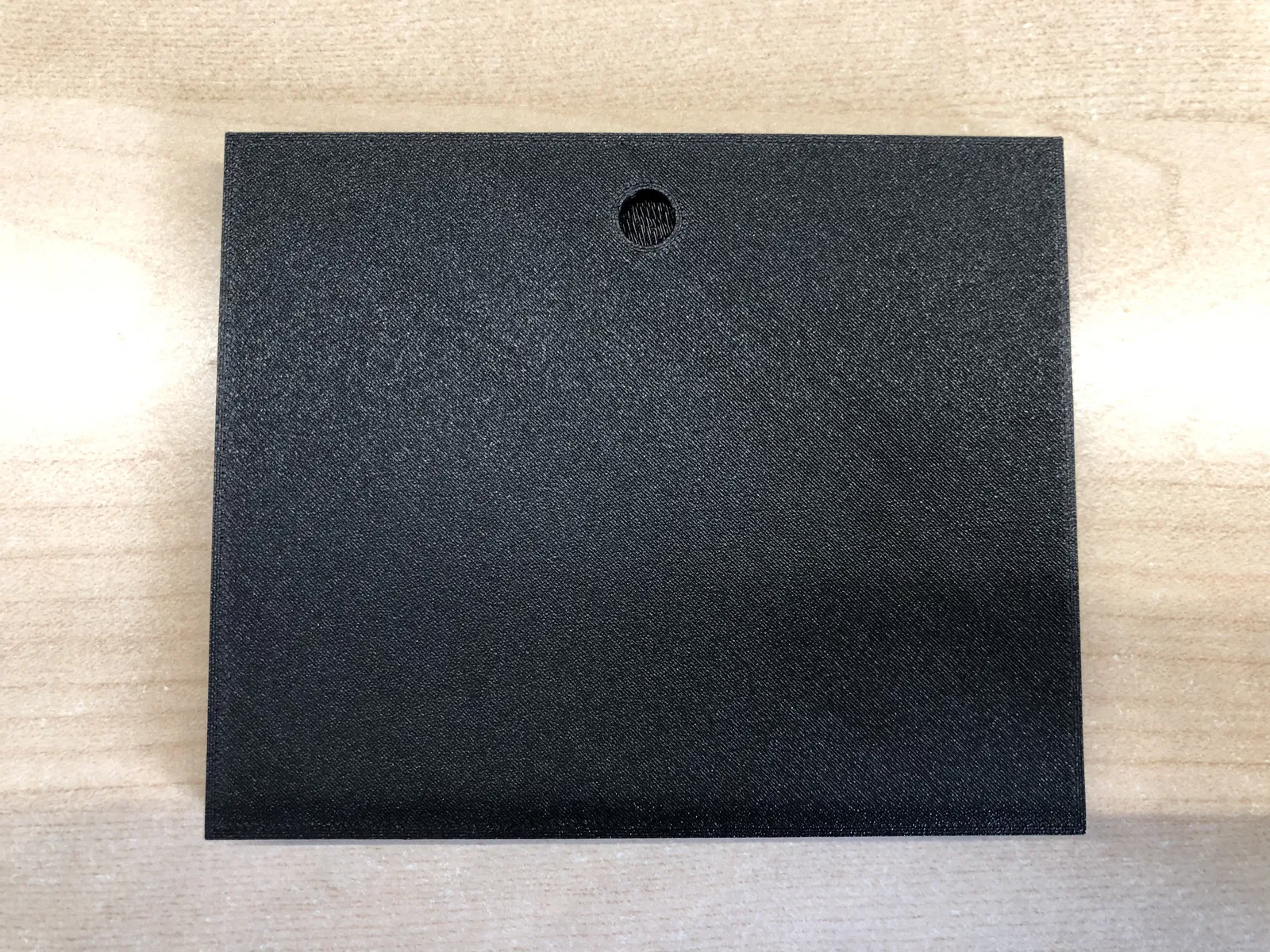

• Nắp có một lỗ móc tường nhỏ để treo bằng đinh ngắn
• Nếu không muốn treo tường thì vẫn có thể đặt case lên bàn, không cần thêm bước nào
• Nắp bấm khớp vào case bằng 4 ngàm khóa chắc, có thể mở lại khi cần sạc pin. Hơi khít một chút nhưng mình cố ý làm vậy

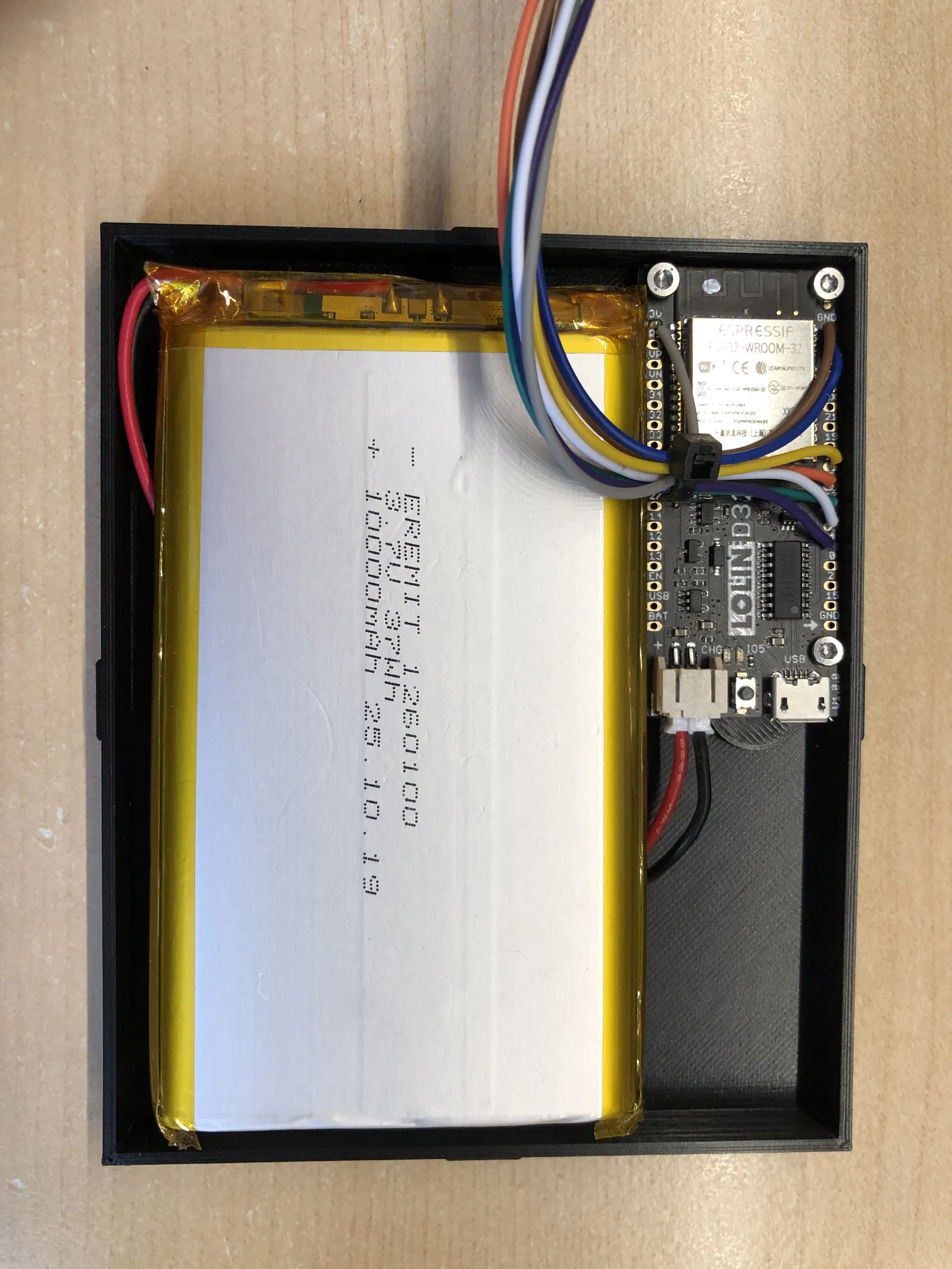

• Có chỗ cho pin lớn 10000mAh như trong hình. Pin này cấp nguồn cho dự án trạm thời tiết trong hình khoảng 2–3 năm (tùy độ mạnh tín hiệu Wi‑Fi) và nhờ Lolin D32 tiết kiệm điện, nên không phải mở case thường xuyên

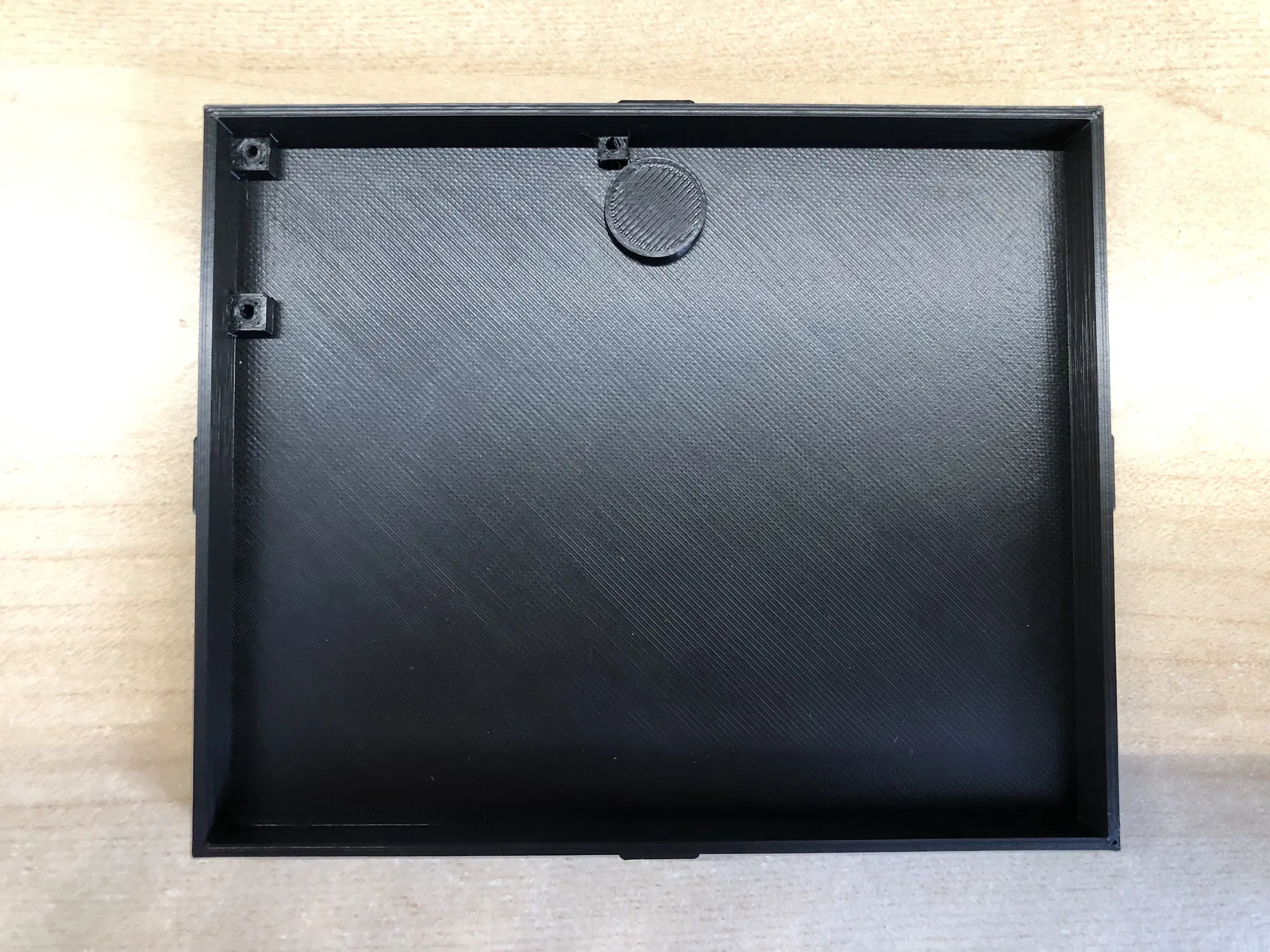

• Trên nắp có điểm bắt để gắn “Lolin D32”. Cần 3 con vít rất nhỏ M2x5

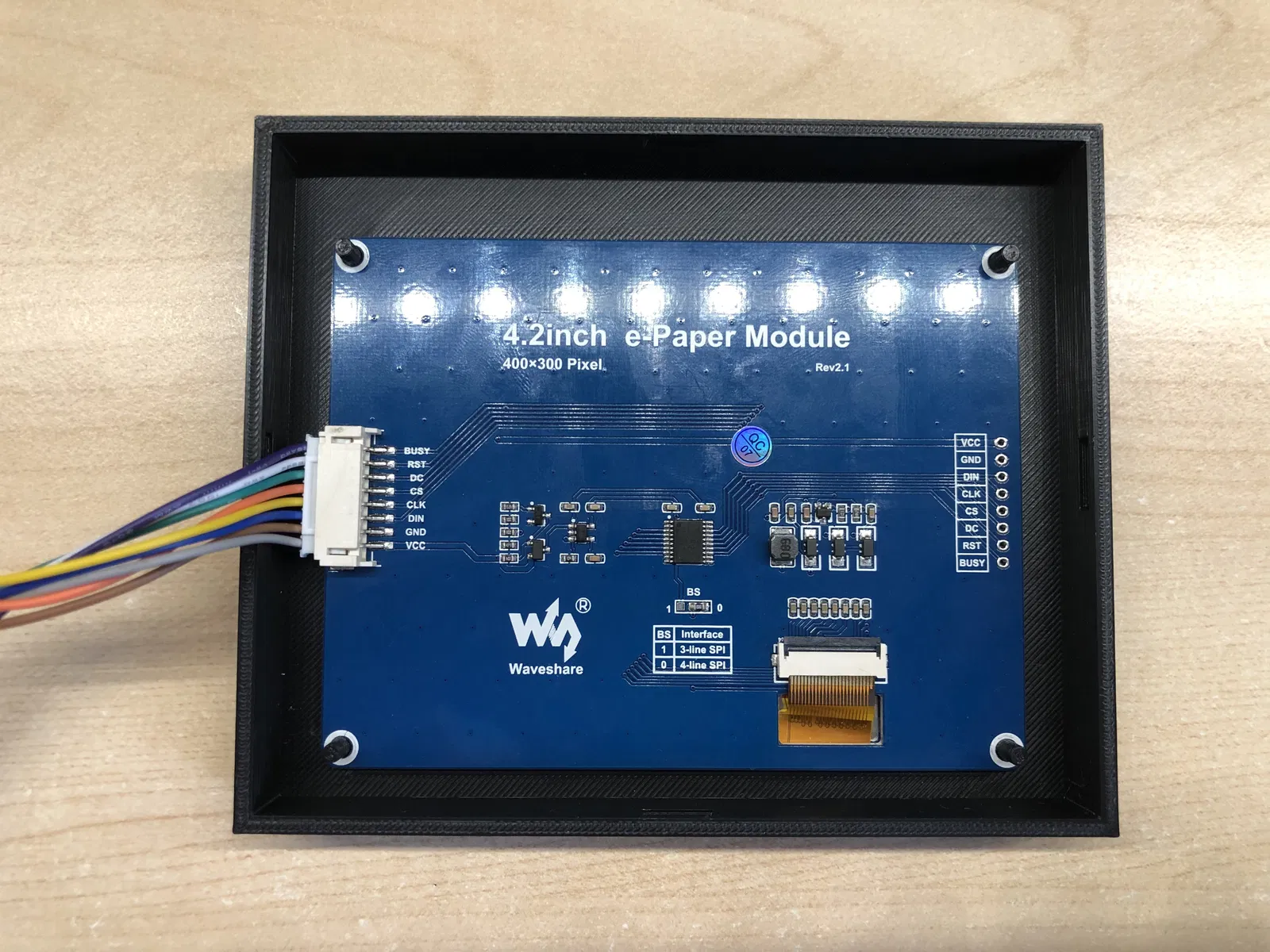

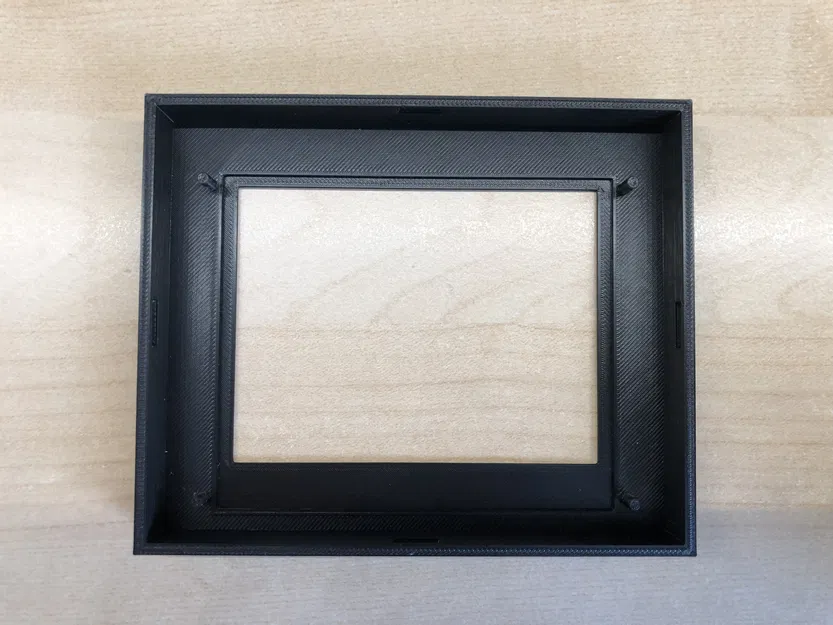

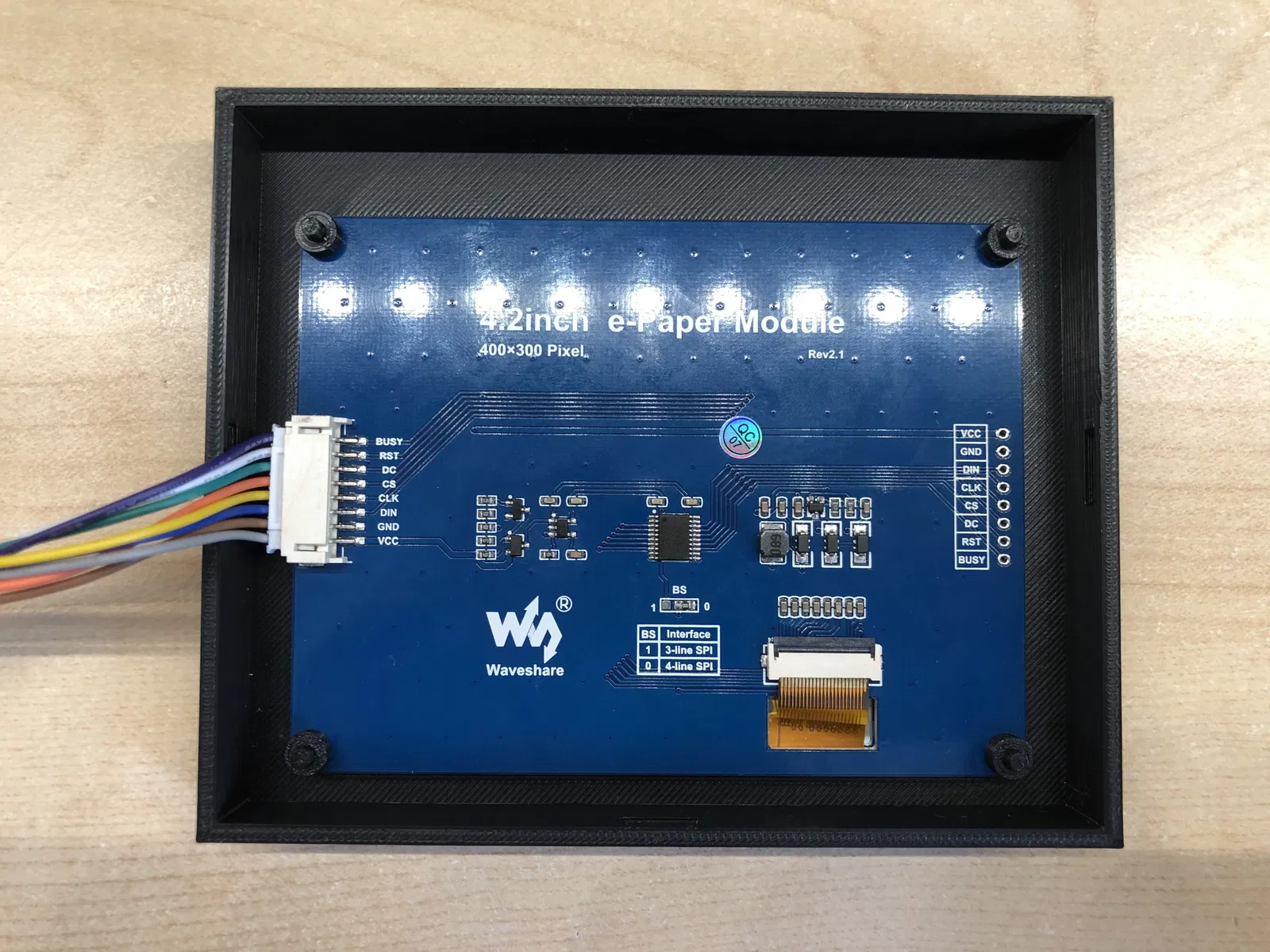

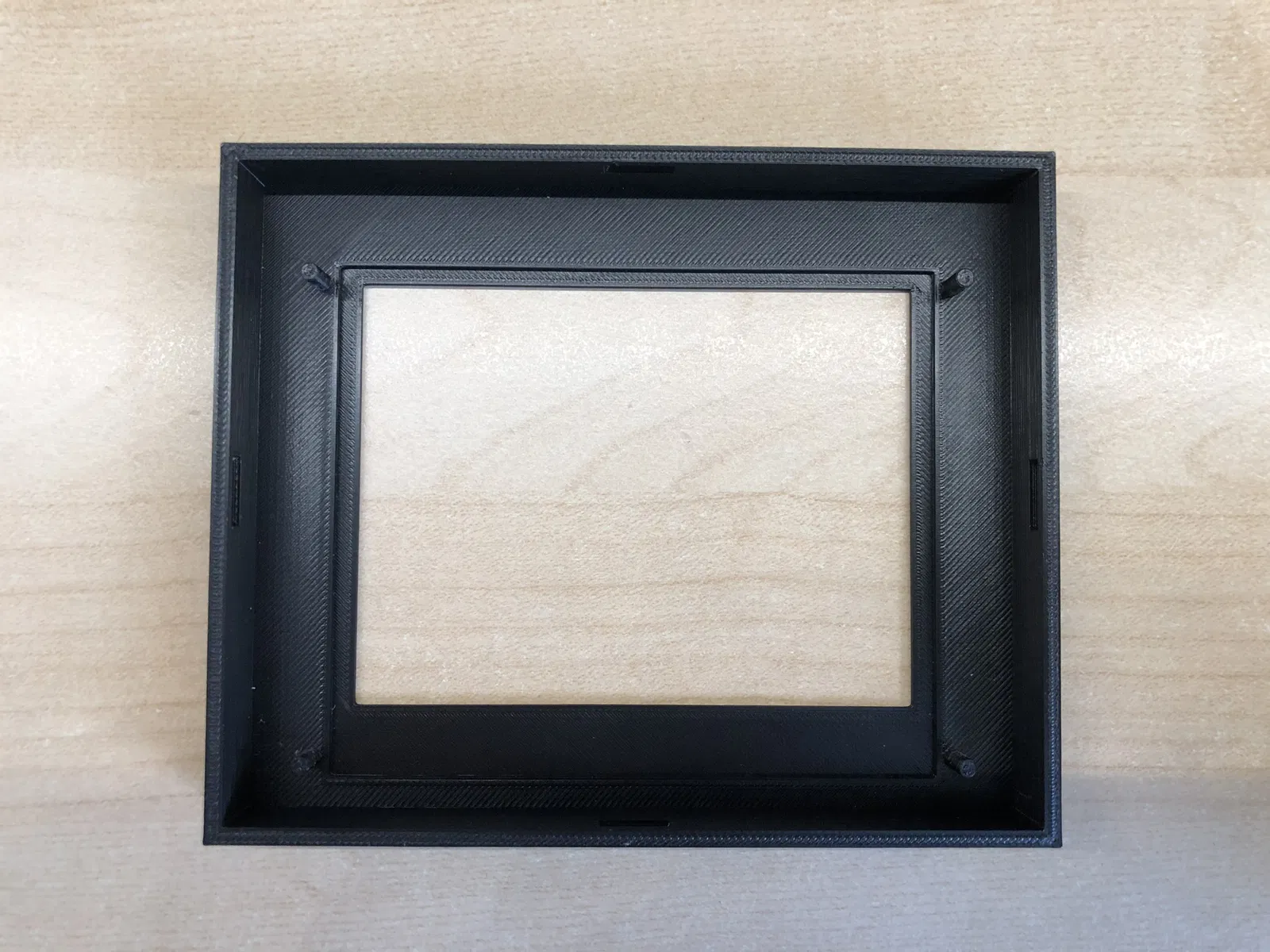

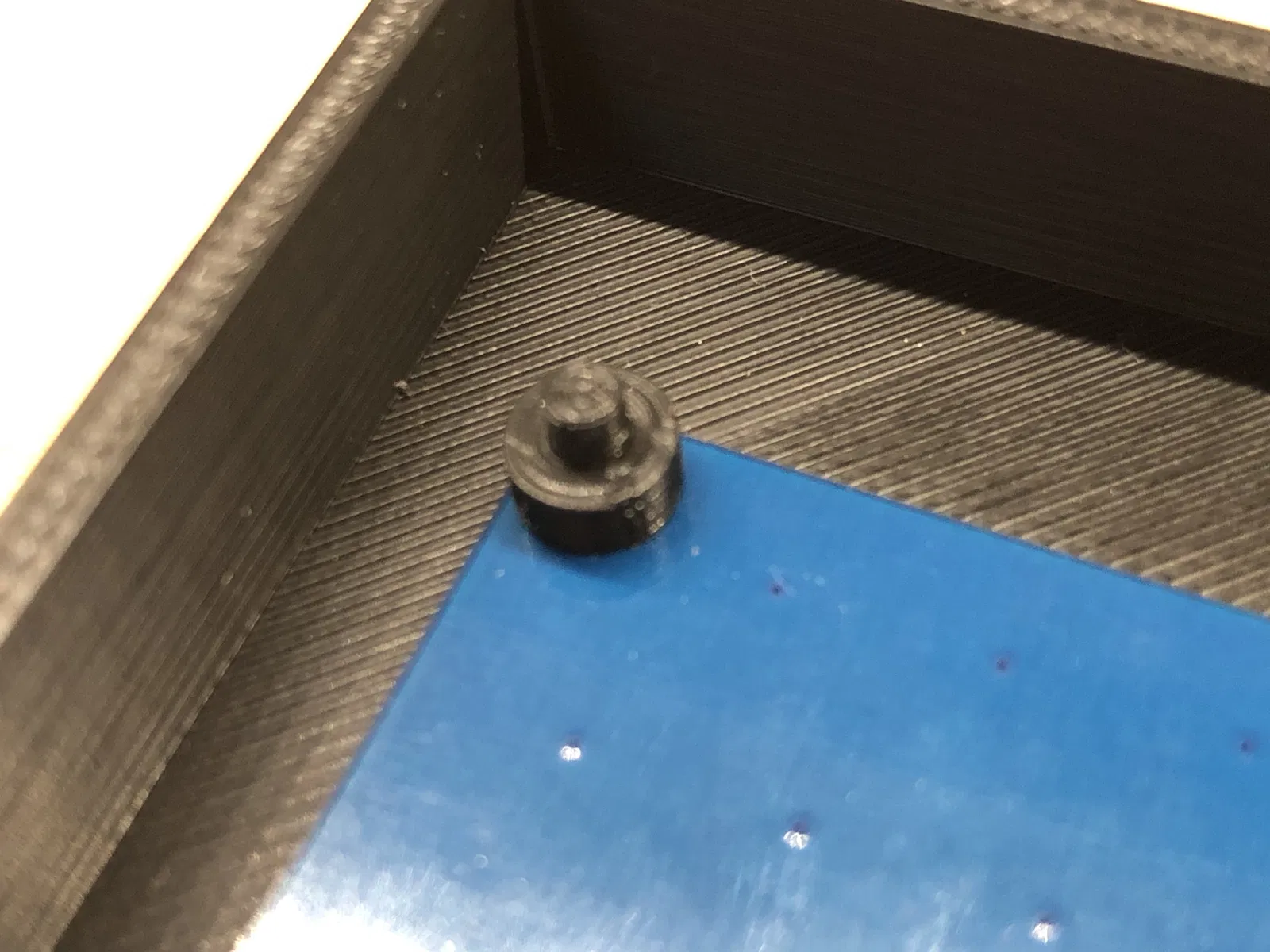

• Màn hình được cố định bằng 4 vòng tròn nhỏ, ép lên 4 trụ như trong hình
• Gợi ý: Trên nắp mình dán vài miếng chân cao su nhỏ để nhìn như đang “lơ lửng” trên tường

Hướng dẫn in:

• Mình dùng profile speed 0.2, tắt skirt và đặt brim 5mm
• Với phần nắp, mình dùng support từ print bed, nhưng mình nghĩ thật ra không nhất thiết phải có
• 4 cái vòng (rings) được in không dùng brim.

Chúc in vui vẻ :)
