Tay cầm spinner cho tay quay máy khoan bàn Bosch PBD40

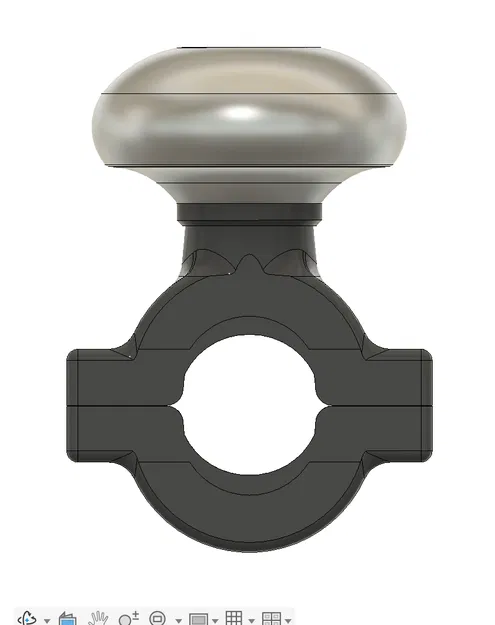

Mình đã chỉnh sửa thiết kế của VerbalInsurec_260682 để làm một wheel spinner vừa với máy khoan bàn Bosch của mình. Đây là một nâng cấp khá hữu ích cho tay quay (hand wheel) vì bản zin dùng hơi khó.

Thay vì phải tạm dừng khi in để đặt bearing vào rồi in phủ lên. thiết kế của mình cho phép thả bearing vào đúng vị trí sau khi in xong. Phần nút bịt (knob plug) được dán cố định bằng một ít keo CA.

Mình in mẫu này bằng PLA. Mình cũng dùng supports và brim khi in.

Assembly:

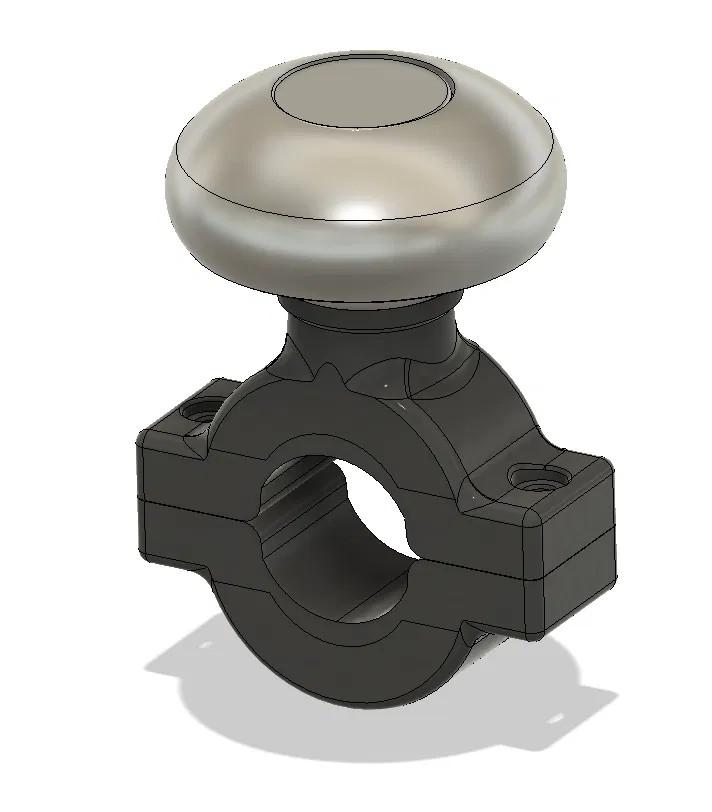

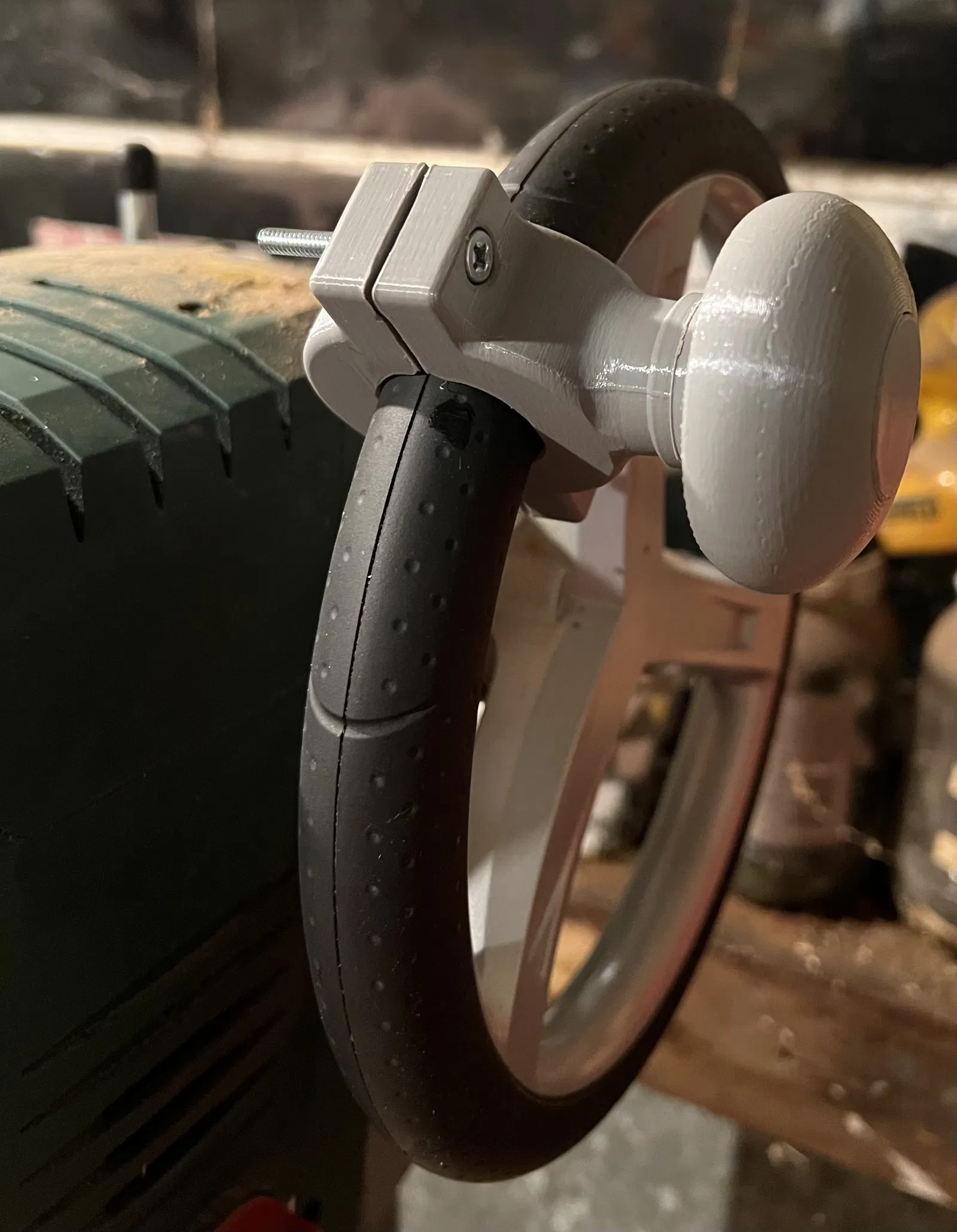

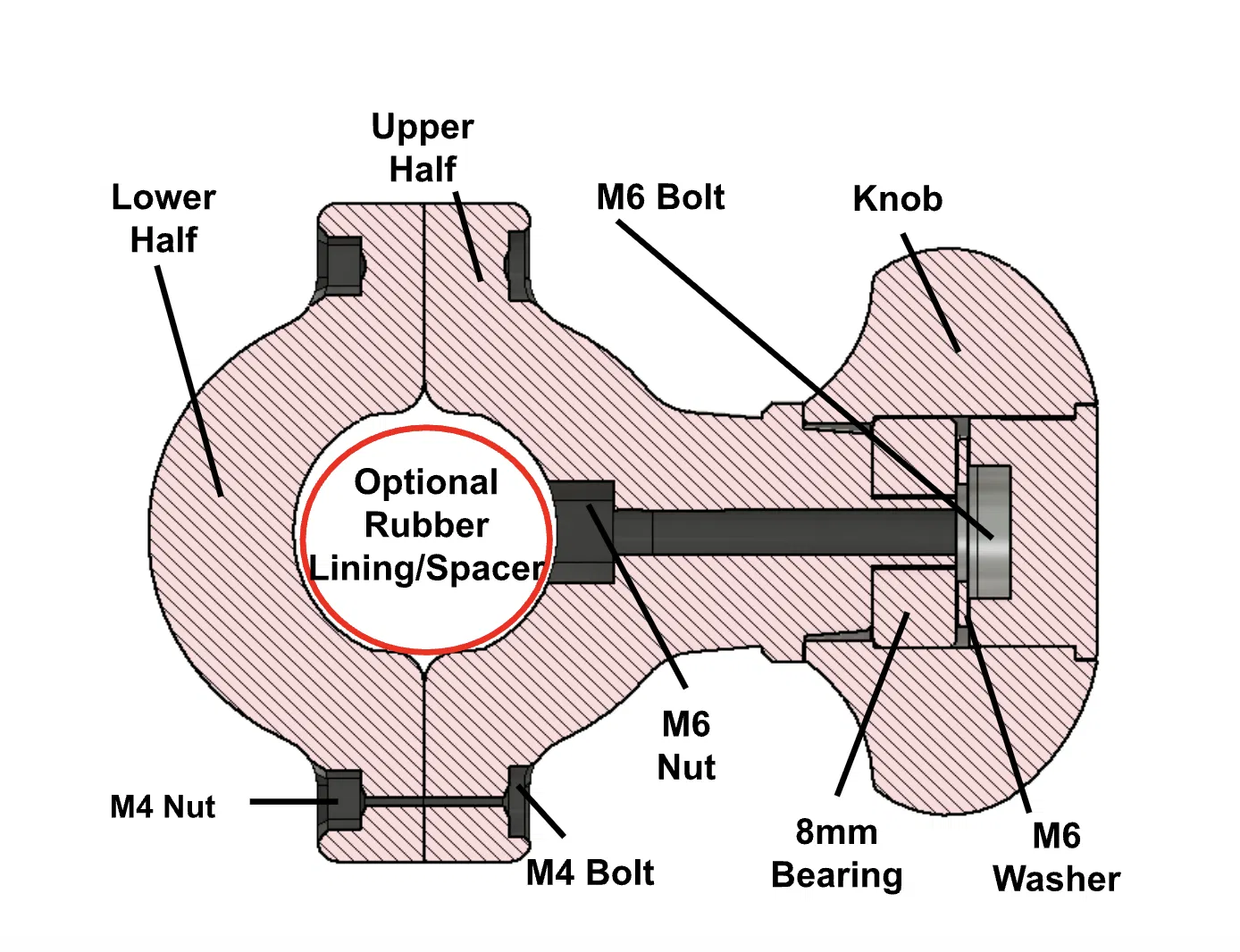

Đặt bearing vào trong knob và đặt nó nằm lên phần trên của nửa trên (upper half) của spinner mount. Một long đền M6 (M6 washer) sẽ nằm trên bearing. Luồn bulông M5 xuyên qua bearing và trục của nửa trên. Chỗ này cố tình thiết kế khít. Sau đó gắn bulông M6 vào đai ốc M6 (M6 nut) nằm phía dưới phần nửa trên. Siết bulông M6 sẽ ép đai ốc M6 vào đúng vị trí trong nửa trên. Đừng siết quá tay kẻo nứt/gãy PLA. Cuối cùng lắp 2 nửa vào tay cầm của hand wheel và siết chặt bằng 2 bulông M4 và đai ốc.

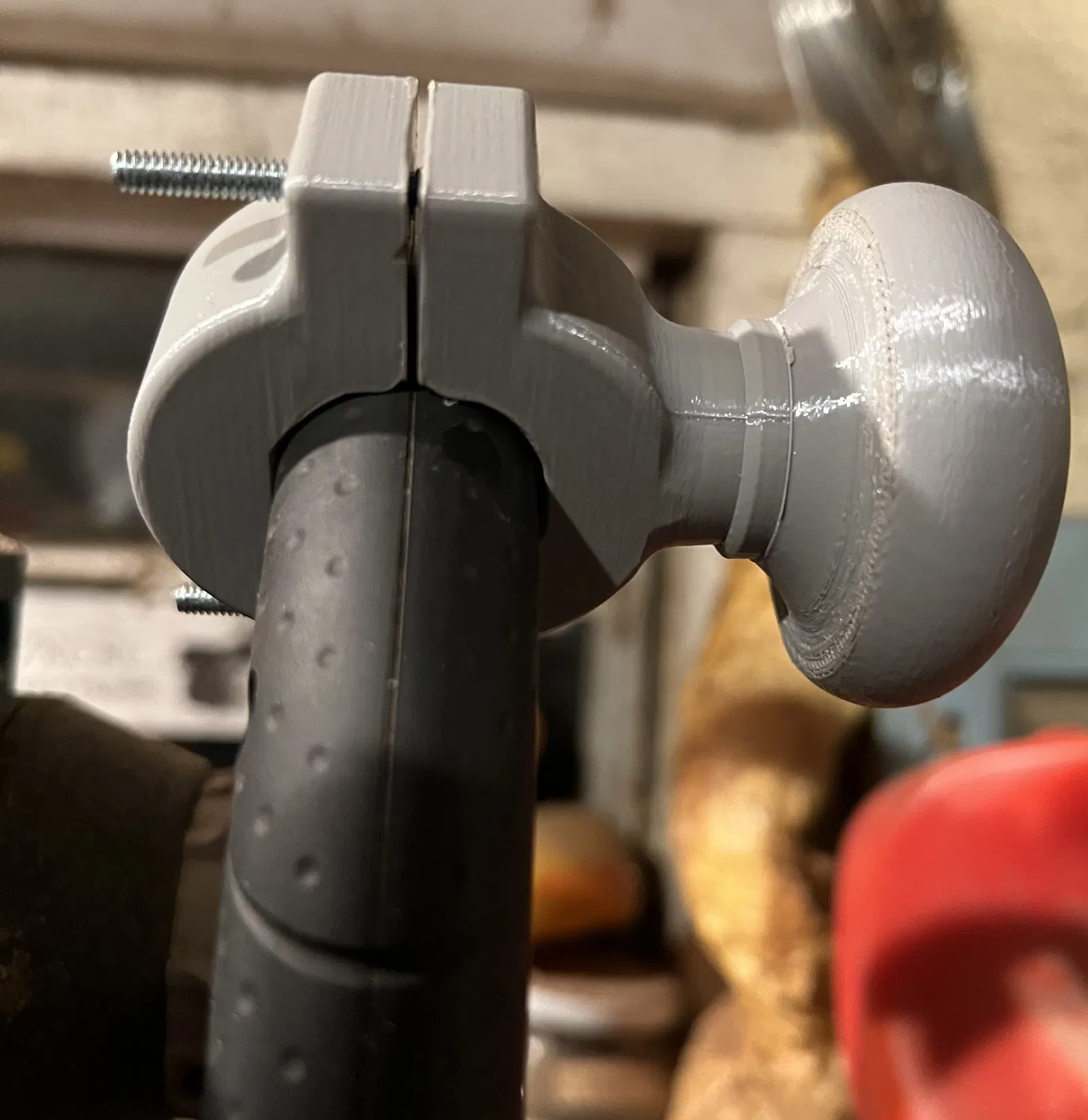

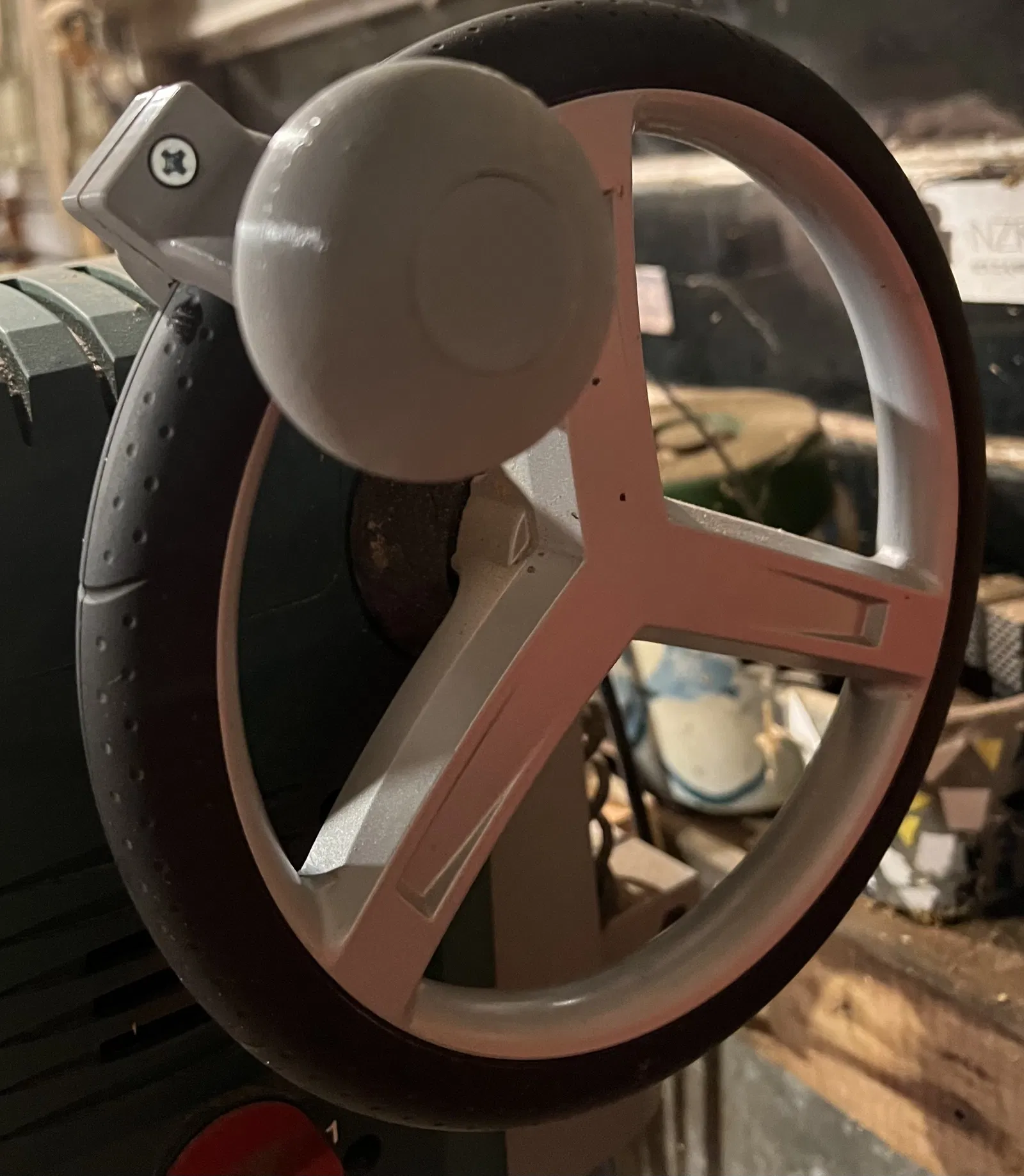

Lưu ý: Trong hình thực tế của mẫu mình, mình phải dùng bulông M4 dài 40mm vì không có đúng chiều dài (20mm).

Vật tư cần thêm:

1x bulông M6 dài 30mm và 1x đai ốc M6

1x long đền M6

2x bulông M4 dài 20mm và 2x đai ốc M4

1x bearing ABEC 9 size 8mm (đường kính trong 8mm).

Keo CA.

Tùy chọn: Một miếng cao su nhỏ để làm lớp lót hoặc spacer. Mình không cần dùng phần này với máy khoan của mình.
