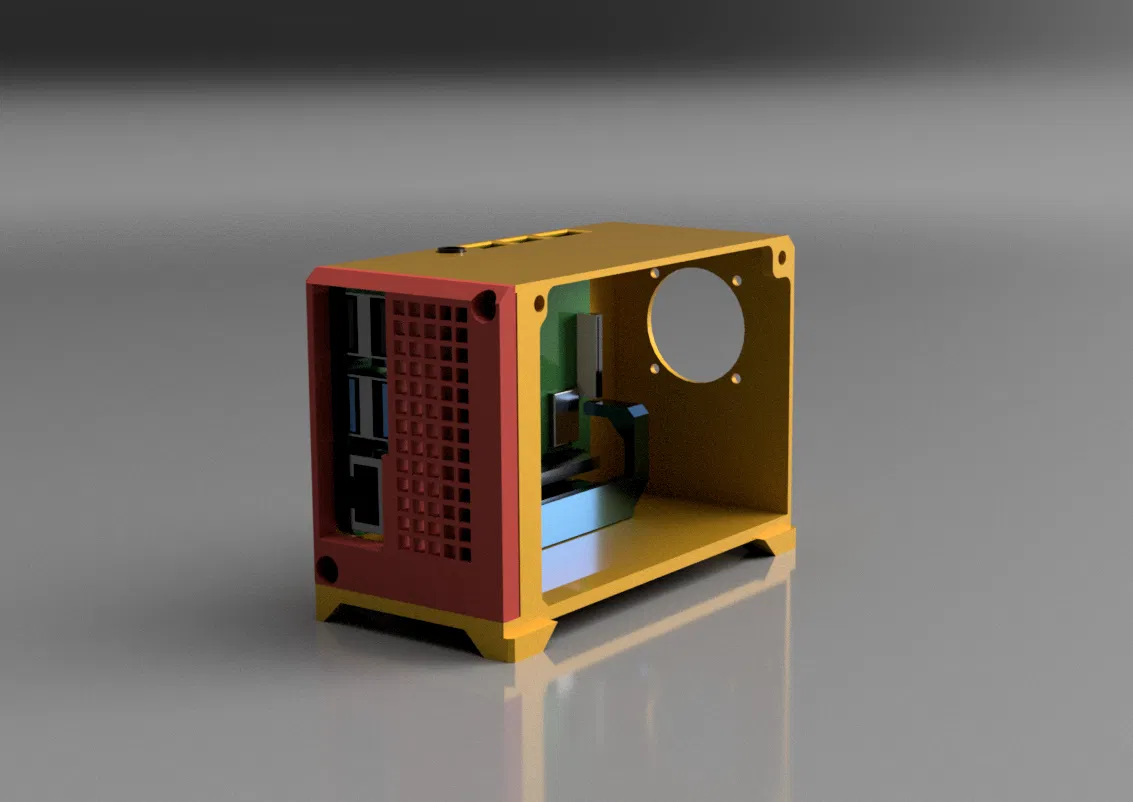

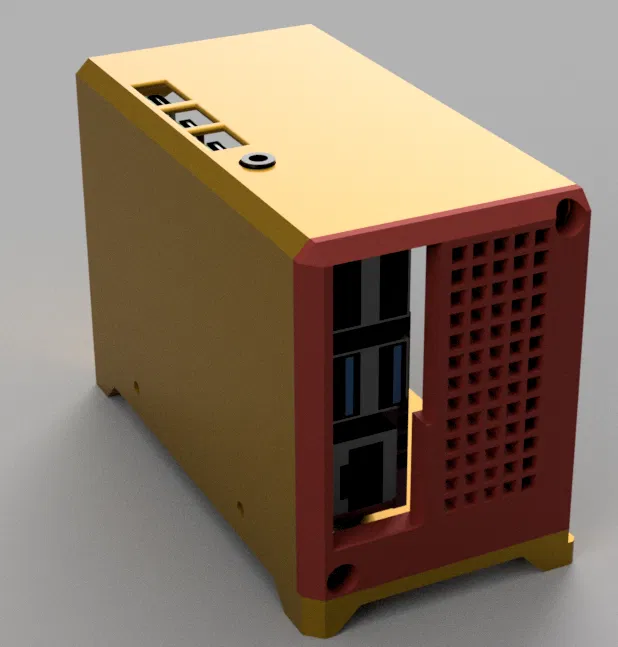

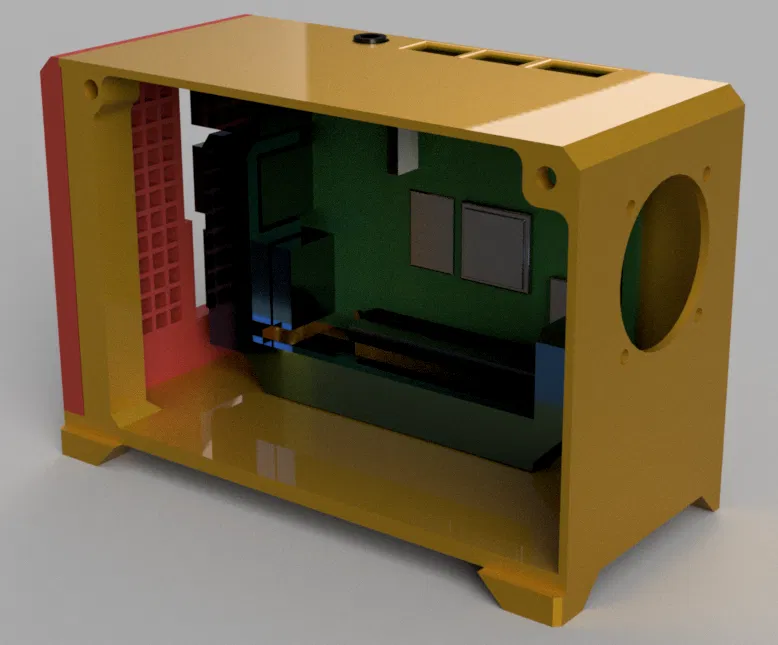

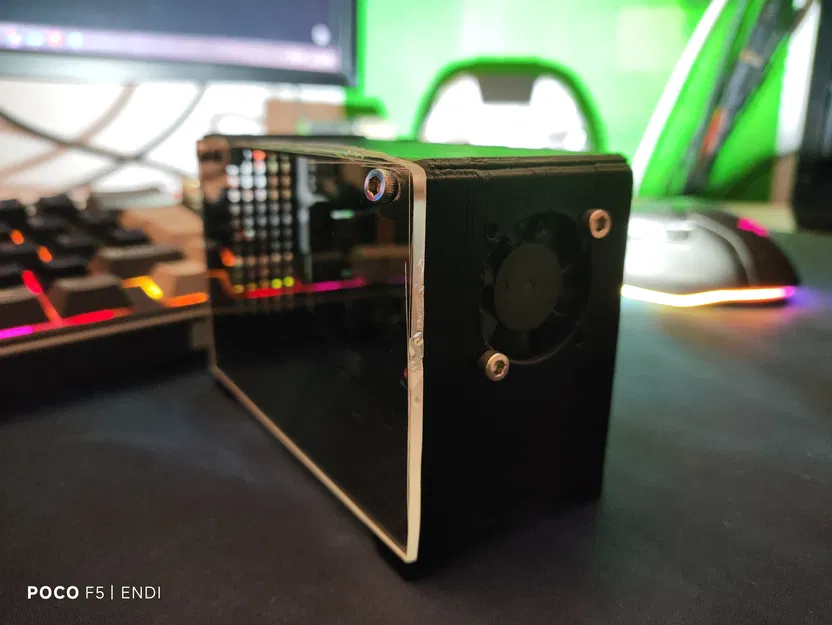

Case PC cho Raspberry Pi 4 Model B (có ngàm gắn quạt)

Mình làm cái mẫu này cho bạn (và cho mình nữa) để có một cái case Raspberry Pi nhìn cho ngầu ngầu và mát mẻ!

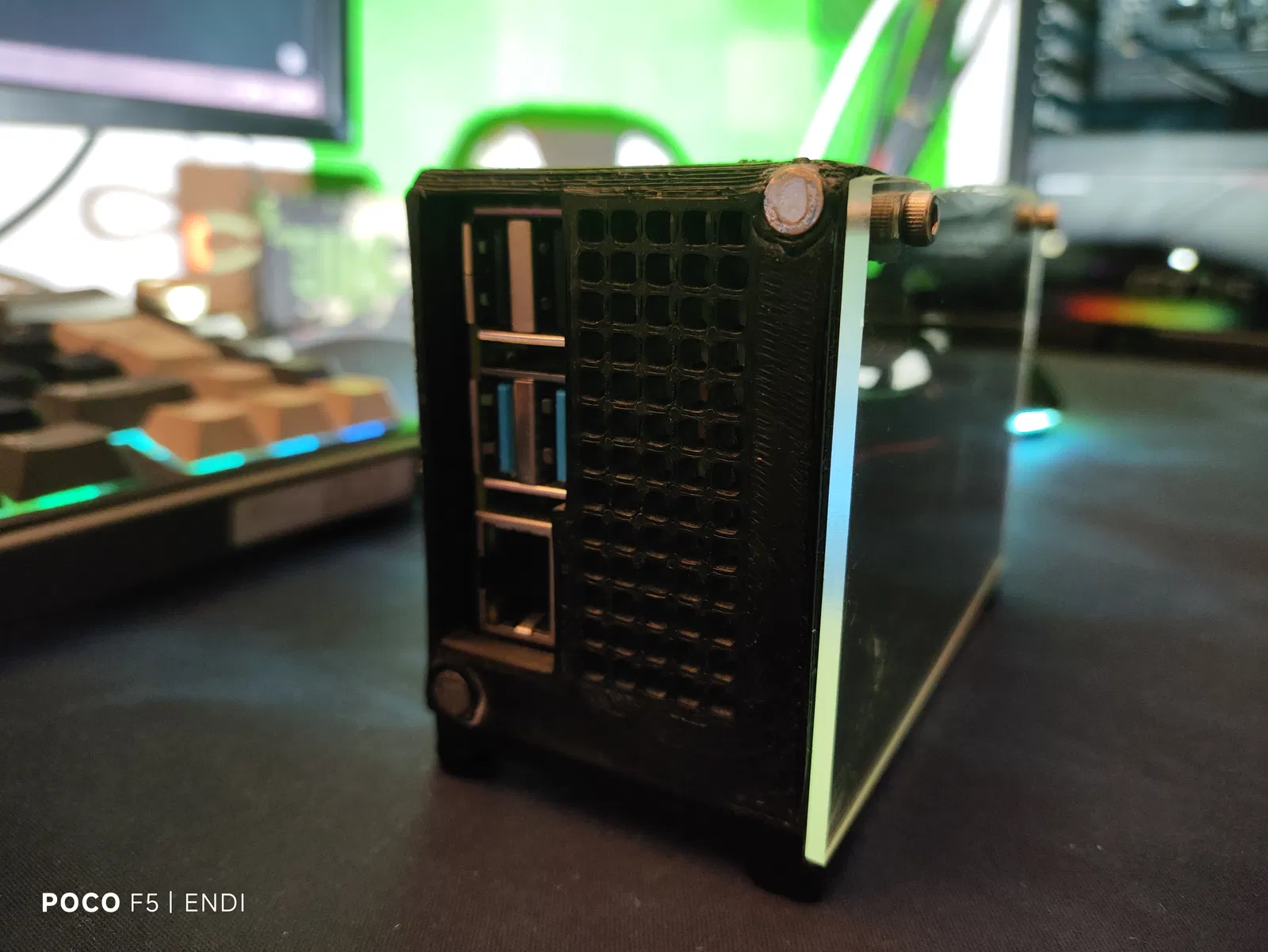

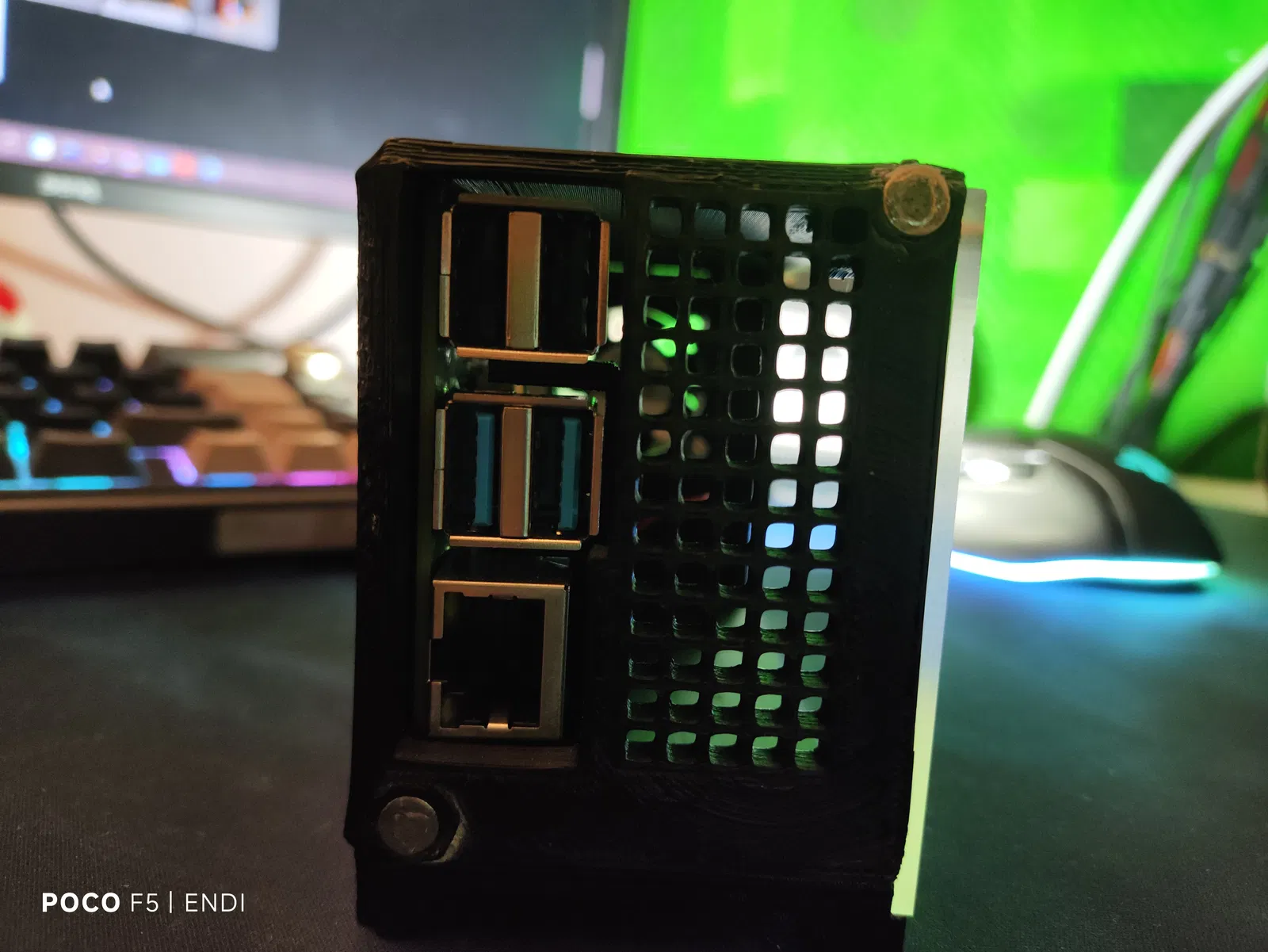

Chất lượng in hơi tệ vì Ender 3 Pro của mình!

Danh sách vật liệu:

• Acrylic Glass

• Magnets

• M3 Nuts & Bolts

• Quạt 30x30mm 5v

• Quạt 5v là tùy chọn nhưng có thể giúp airflow tốt hơn!

Lắp ráp:

Bước 1:

Ép (pressfit) nam châm vào các lỗ trên backplate, thân chính (main body) và Raspi Holder. (dùng keo 502/super glue có thể tạo khác biệt giữa việc bực mình mỗi lần muốn mở case hoặc trải nghiệm mượt mà)

(nhớ canh đúng cực/polarity)

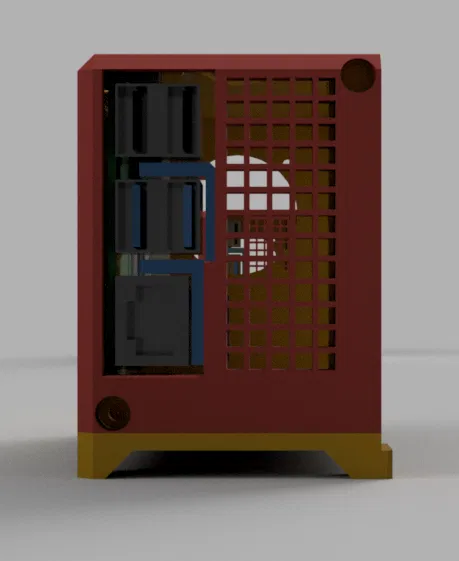

<- Góc trên bên phải & góc dưới bên trái là lỗ nam châm

lỗ nam châm không thấy rõ lắm, nhưng bạn đang nhìn mặt sau của Raspi Holder (phần màu trắng)

Bước 2:

Cắt tấm Acrylic Glass đúng kích thước, khoảng 110mm (dài) và 70mm (cao)

Bước 3:

Khoan vài lỗ 3mm trên tấm acrylic. Có thể làm bằng cách đặt tấm lên trên phần in 3D rồi đánh dấu vị trí lỗ.

Bước 4:

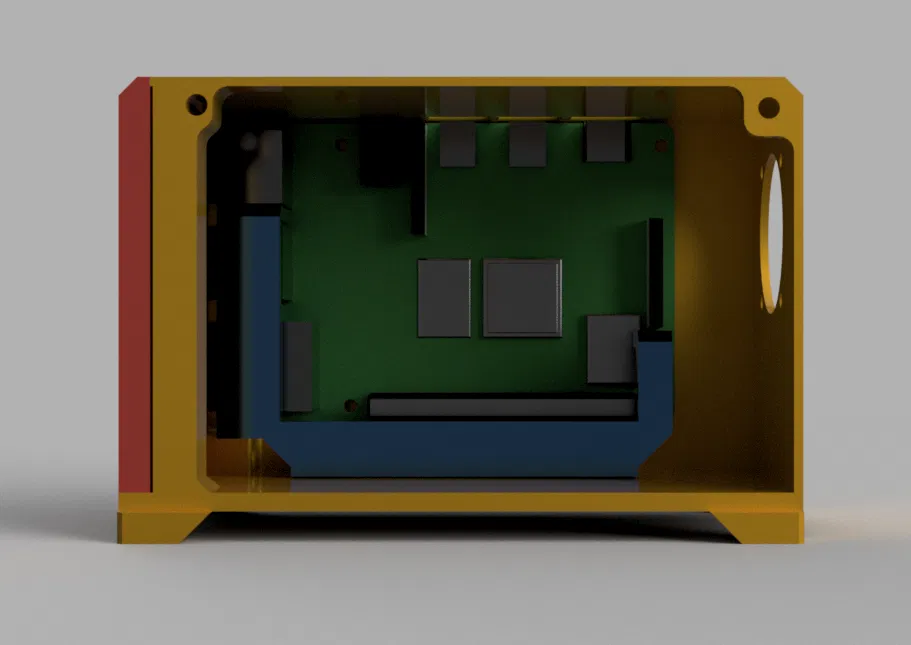

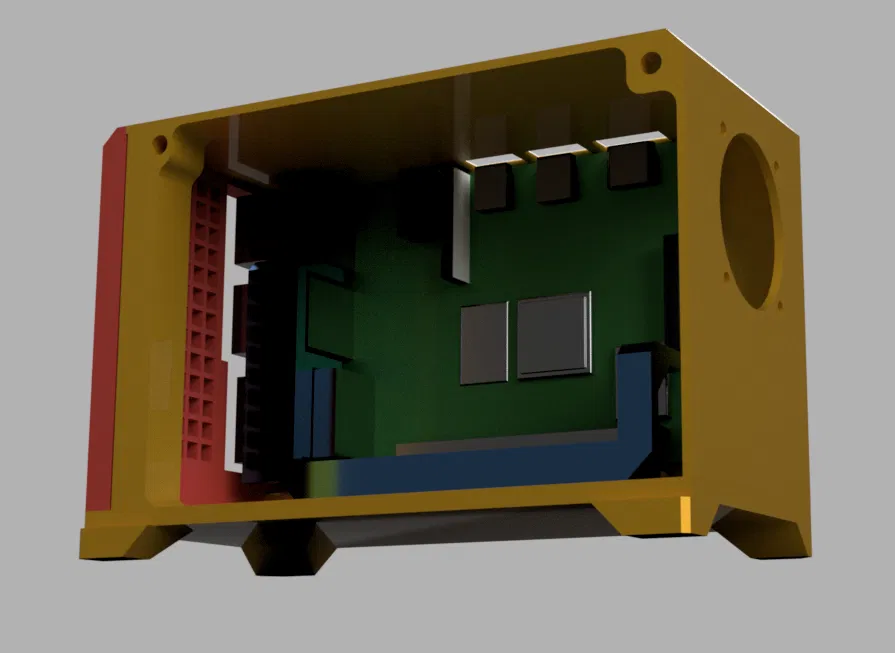

Gài Raspi Holder vào khi Raspberry Pi đã nằm đúng vị trí, rồi kẹp cái móc bên phải xuống dưới Display Ribbon connector (nó đóng vai trò làm điểm tỳ để cắm dây/cáp ở phía trên cho dễ)

Bước 5: (quan trọng)

Cắm quạt 5v/3.3v vào các pin đó (như hình)

(đã có mã màu sẵn)

nếu bạn dùng quạt 3.3v thì có thể cắm dây đỏ vào pin ở góc trên bên trái.

Bước 6:

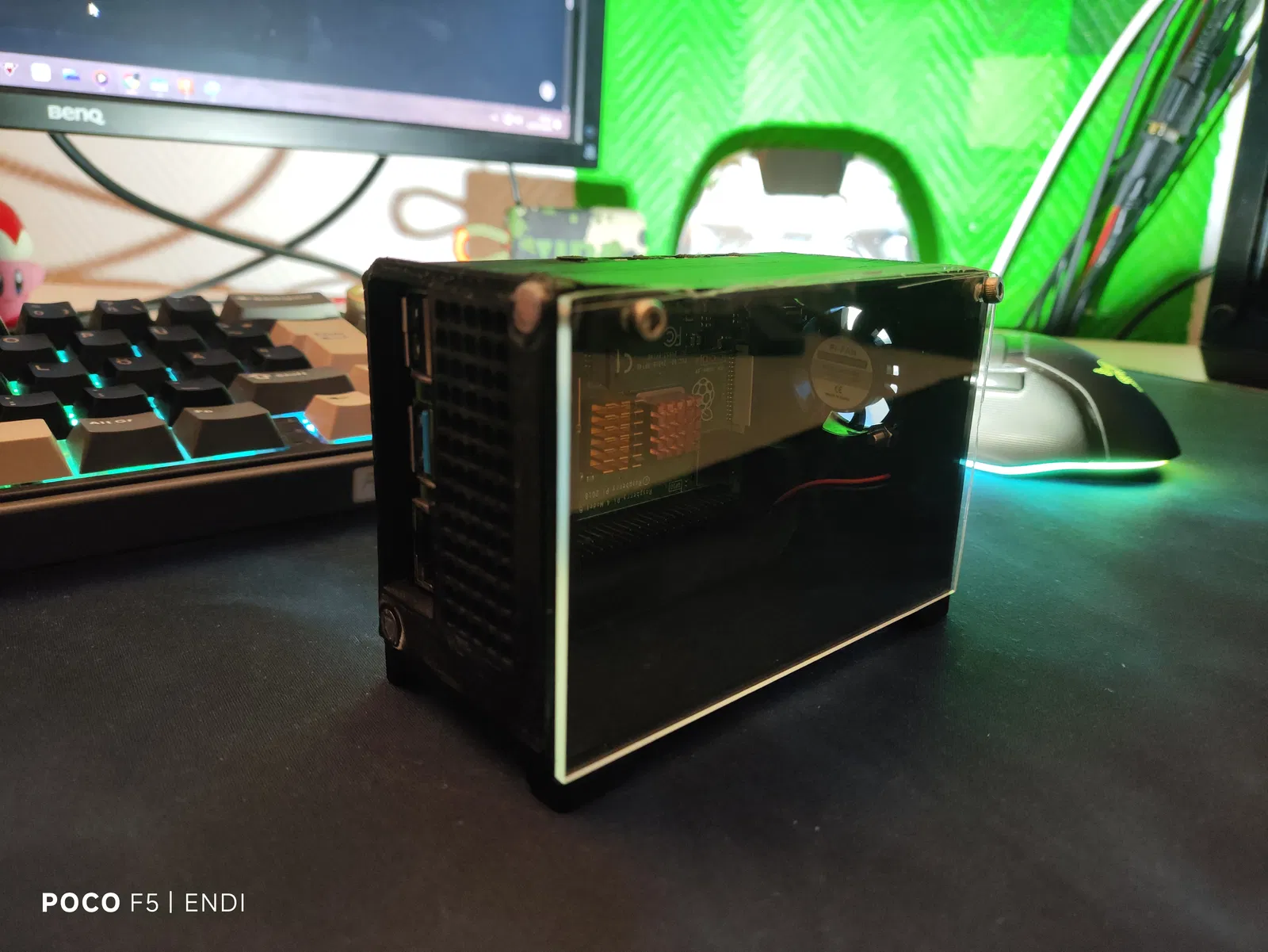

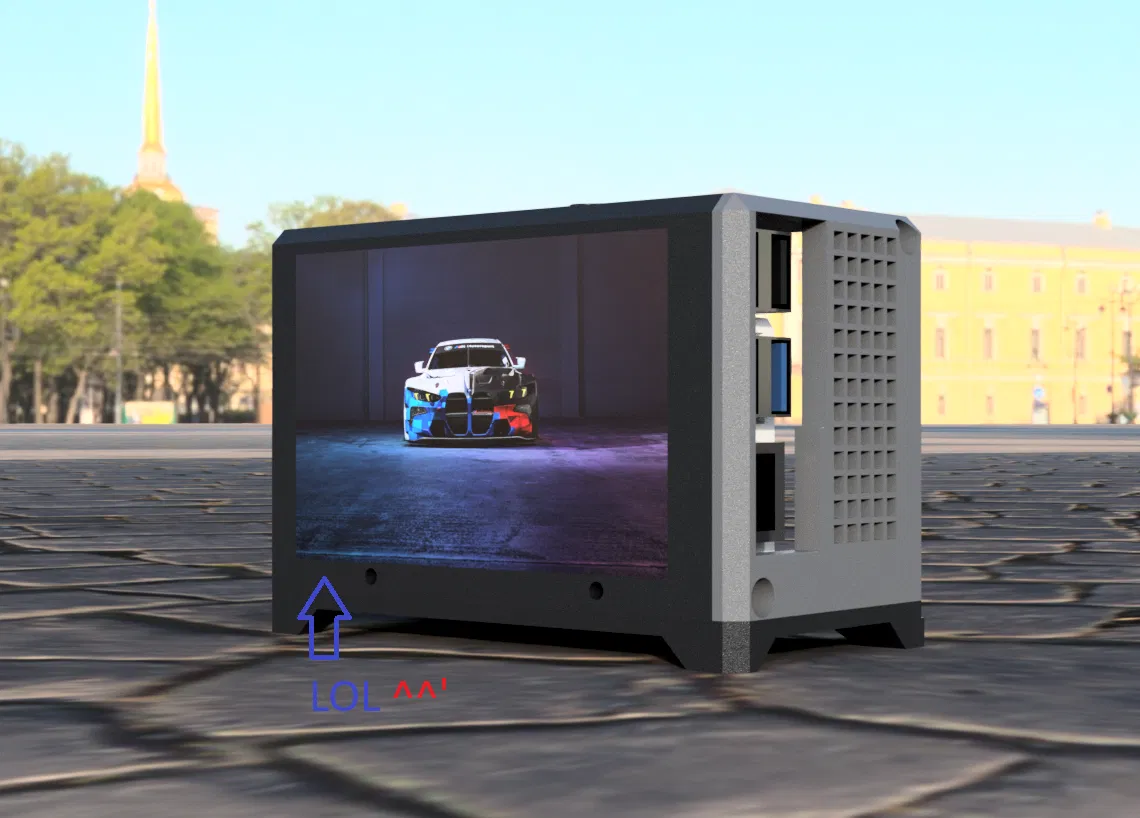

Gắn Back Plate rồi bắt vít Acrylic Glass Panel vào và giờ thì...

Xong rồi!!!
