Bộ ngàm giữ element cho anten Yagi & Moxon (Yagi and Moxon Elements Holder)

[PT/BR]

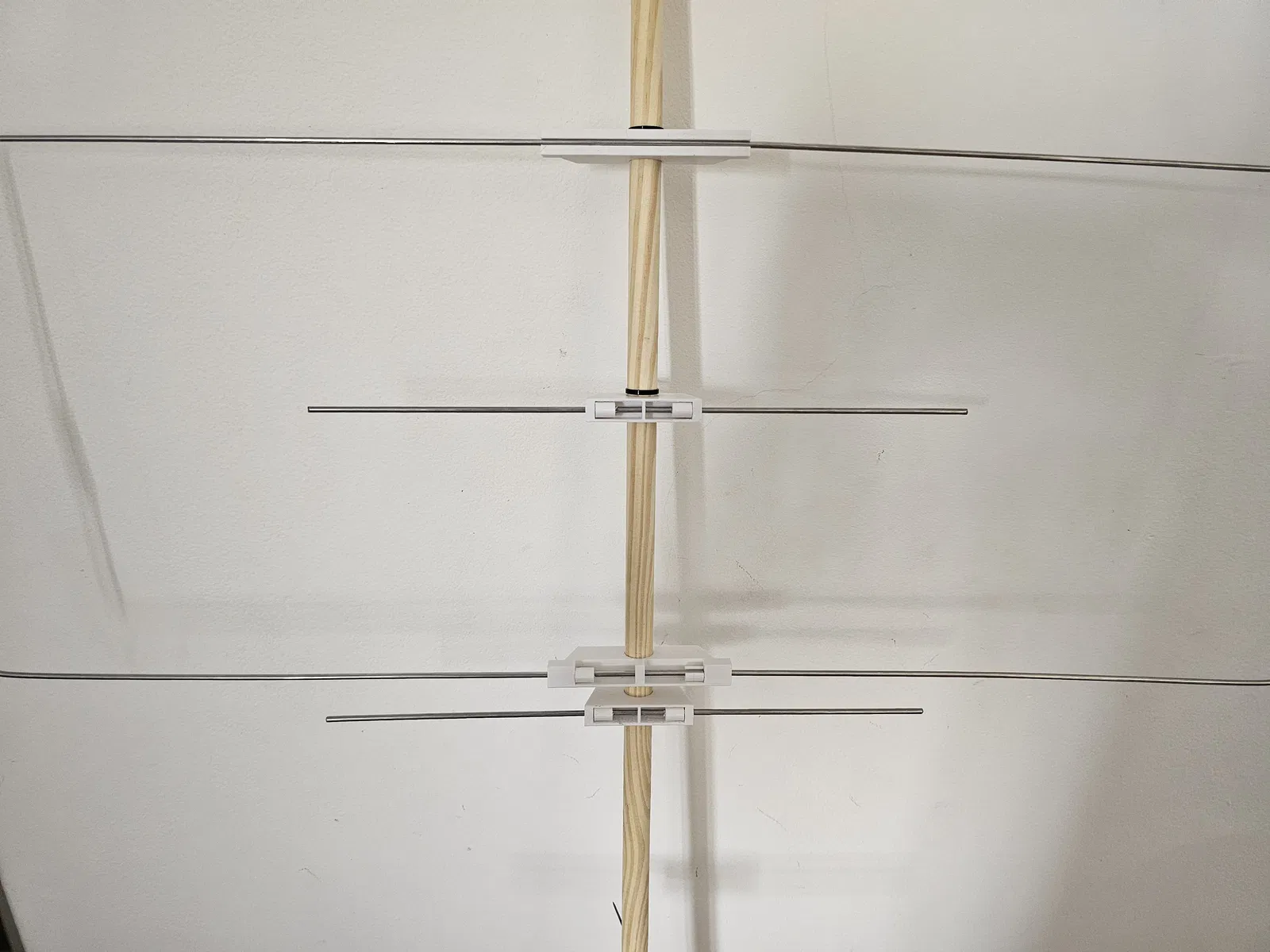

Trong dự án này có sẵn các loại ngàm đỡ (support) và vài chi tiết khác để hỗ trợ lắp anten kiểu Yagi và kiểu Moxon, tập trung chủ yếu cho element đường kính 3.2mm và boom 16mm.

Trong tương lai sẽ bổ sung thêm các kích thước boom khác.

Hướng dẫn:

Không cần in support. Mình dùng PETG vì độ dẻo linh hoạt của nó, nhưng dùng PLA thì cũng hoạt động bình thường.

Với anten kiểu Yagi, bạn chỉ cần in các món sau:

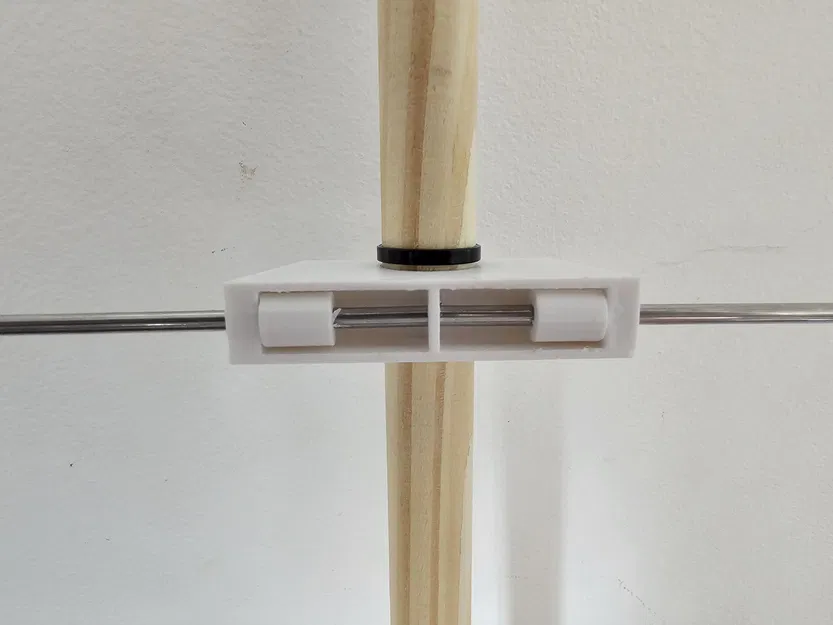

• element_support: ngàm đỡ cho các thanh/que (rod);

• element_clamp: kẹp để cố định thanh/que và tránh tuột khỏi ngàm; khuyến nghị in 2 cái cho mỗi element;

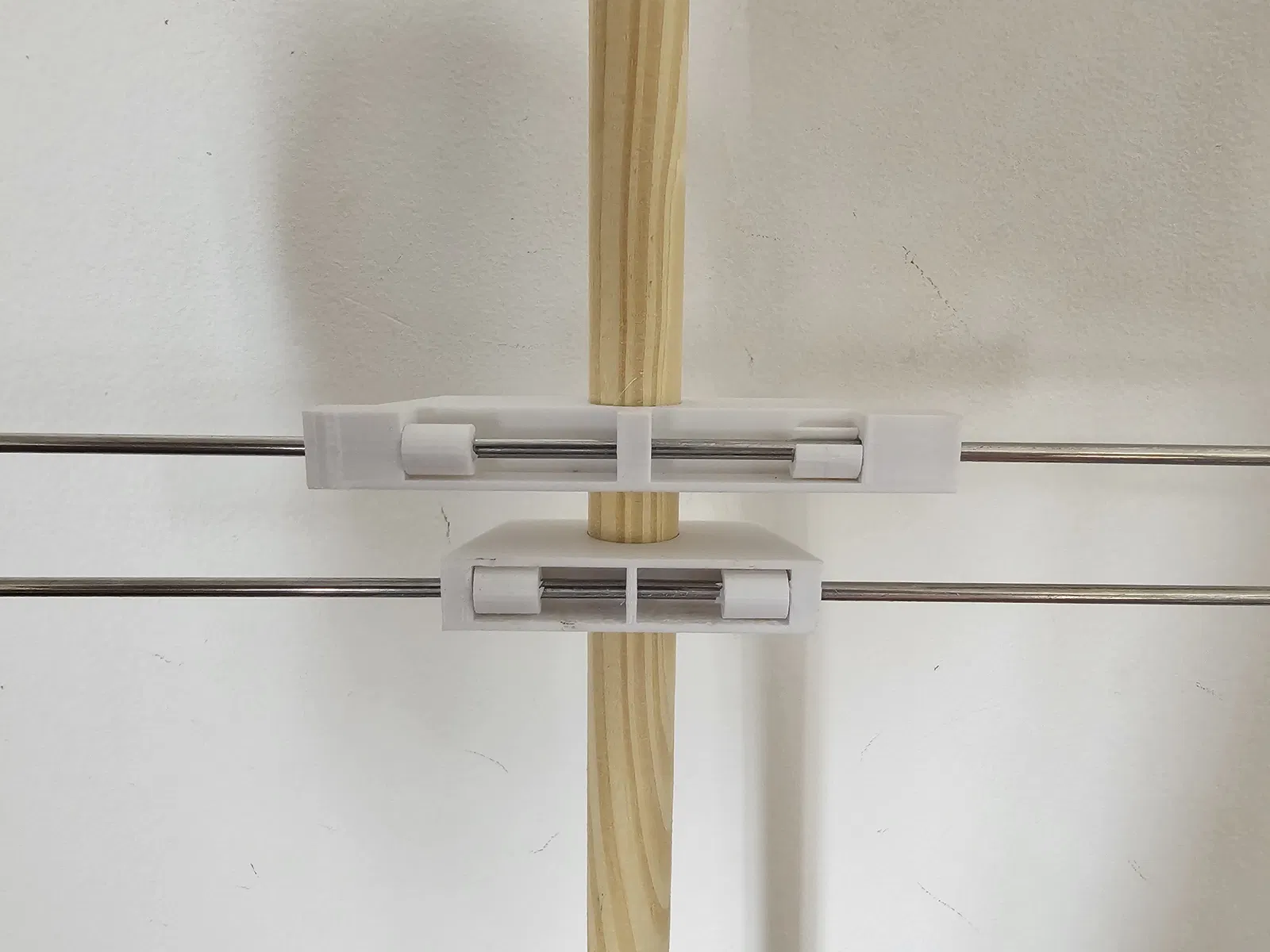

• radiant_element_support: ngàm đỡ cho các thanh/que bức xạ (radiating rods), chừa thêm không gian để hàn;

• radiant_element_support_with_slit: ngàm đỡ cho thanh/que bức xạ, chừa thêm không gian để hàn và có khe mở để gài thanh/que vào mà không cần luồn qua lỗ.

Với anten Moxon (cần uốn cong element), có thể dùng chi tiết dưới đây để lắp dễ hơn:

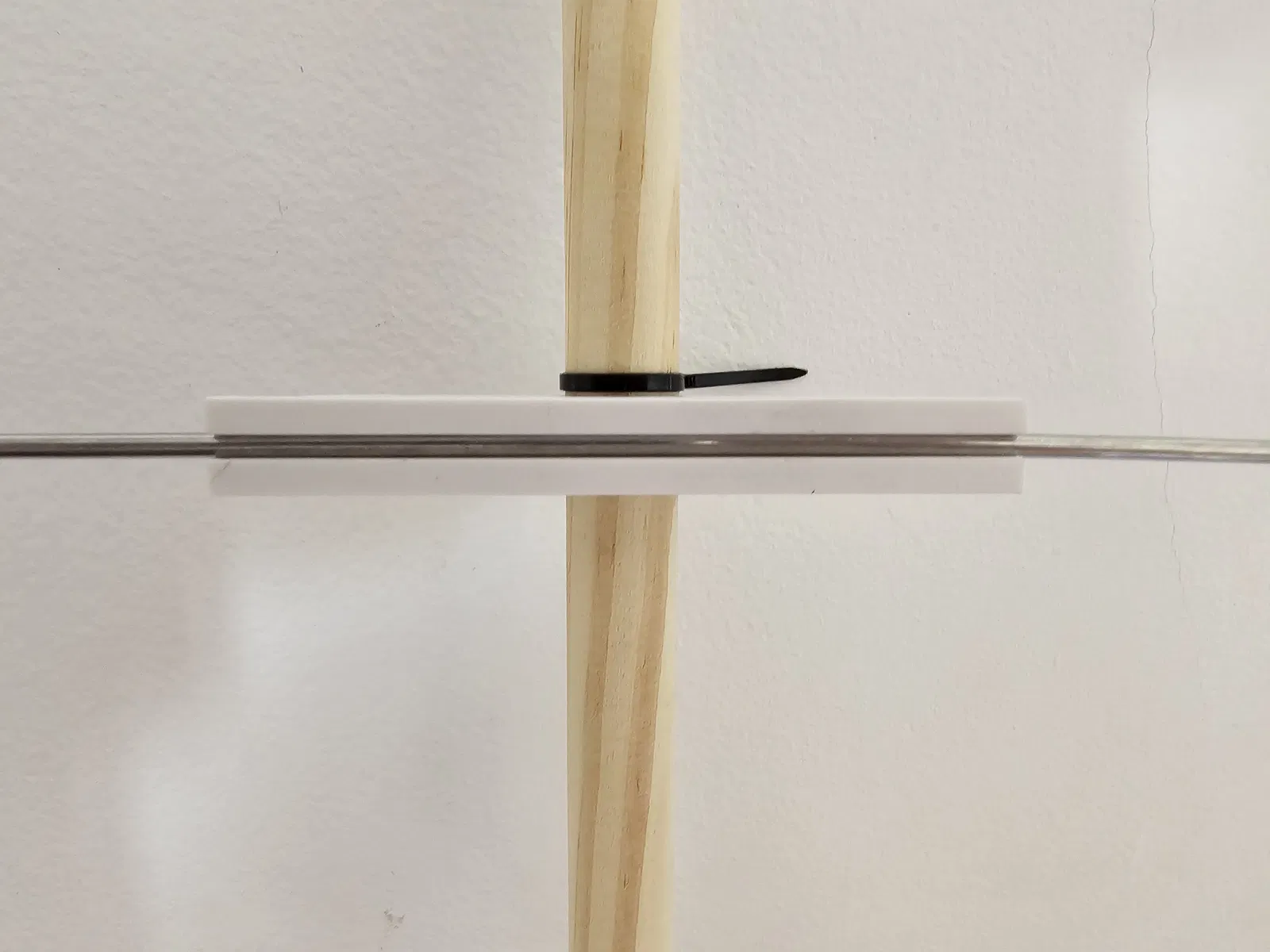

• curved_element_support: ngàm đỡ có khe mở phía trên, cho phép đặt element vào mà không cần luồn qua lỗ.

Bạn có thể dùng cho nhiều mẫu anten kiểu Yagi, Moxon, hoặc cả dipole (chỉ cần dùng radiant_element_support). Một vài mẫu tham khảo bạn có thể tìm trên internet:

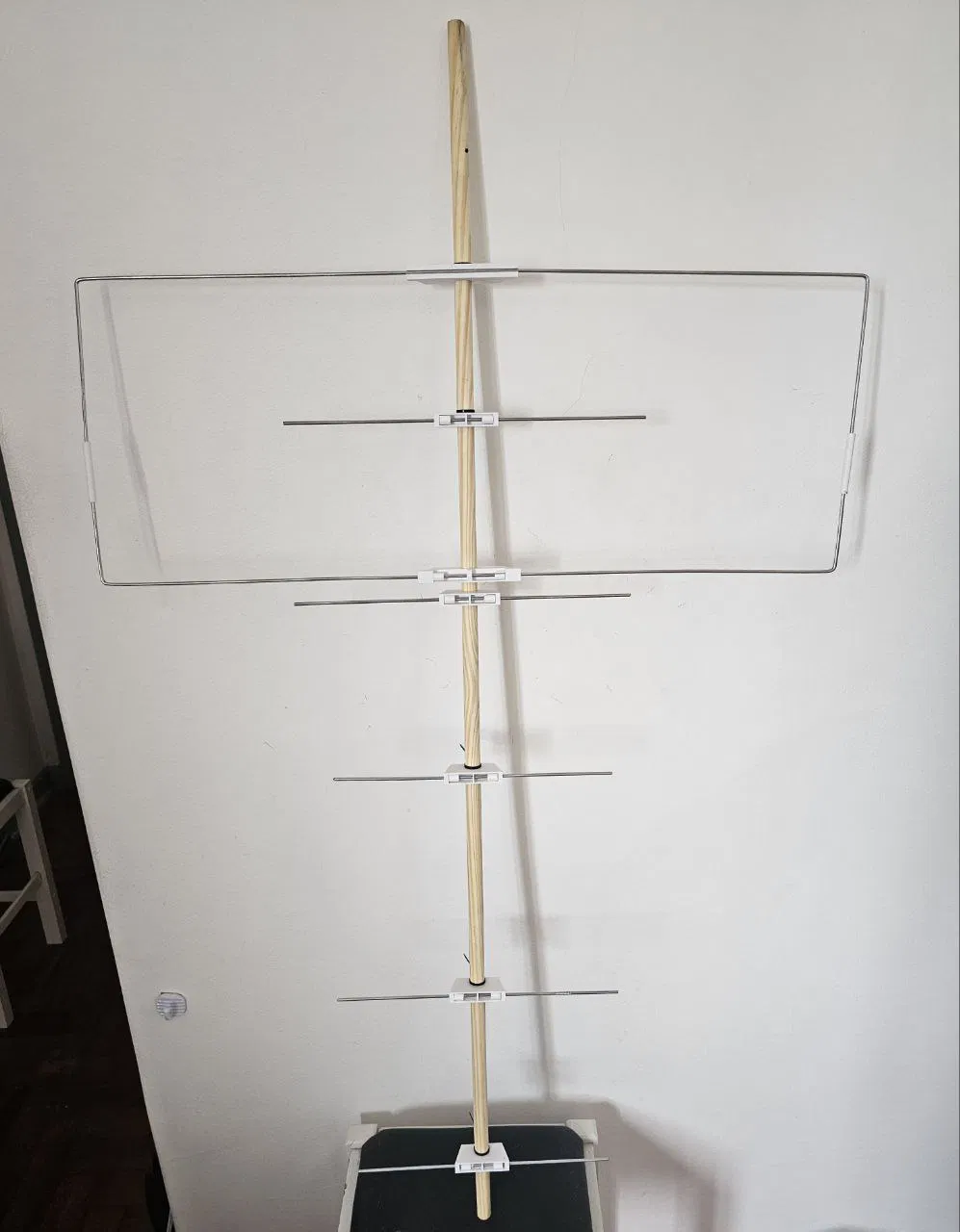

• https://www.george-smart.co.uk/antennas/dual_band_satellite_yagi/ (Cái này giống mẫu trong hình)

• https://zs1ct.blogspot.com/2019/10/ctarc-homebrew-vhfuhf-moxon-antenna-oct.html

• https://www.innovantennas.com/en/shop-page/22-element-144mhz-lfa-yagi_549a1d283ea70.html

[EN]
Dự án này cung cấp các ngàm đỡ và chi tiết khác để hỗ trợ lắp anten kiểu Yagi và kiểu Moxon, chủ yếu cho element 3.2 mm và boom 16 mm.

Trong tương lai sẽ có thêm các kích thước boom khác.

Hướng dẫn:

Không cần in support. Mình dùng PETG vì độ dẻo linh hoạt, nhưng PLA cũng dùng ổn.

Với anten kiểu Yagi, bạn chỉ cần in các món sau:

• element_support: ngàm đỡ cho các thanh/que;

• element_clamp: kẹp để giữ chặt thanh/que, tránh bị tuột khỏi ngàm; khuyến nghị in 2 cái cho mỗi element;

• radiant_element_support: ngàm đỡ cho các thanh/que bức xạ, chừa thêm khoảng trống để hàn.

• radiant_element_support_with_slit: ngàm đỡ cho thanh/que bức xạ, chừa thêm khoảng trống để hàn và có khe mở để gài thanh/que vào mà không cần luồn qua lỗ.

Với anten Moxon (cần uốn cong element), có thể dùng chi tiết dưới đây để việc lắp đặt dễ hơn:

• curved_element_support: ngàm đỡ có khe mở phía trên, cho phép đặt element vào mà không cần luồn qua lỗ.

Bạn có thể dùng cho nhiều mẫu anten như Yagi, Moxon, hoặc cả dipole (chỉ cần dùng radiant_element_support). Một vài thiết kế tham khảo có thể tìm online:

• https://www.george-smart.co.uk/antennas/dual_band_satellite_yagi/ (Đây là mẫu trong hình)

• https://zs1ct.blogspot.com/2019/10/ctarc-homebrew-vhfuhf-moxon-antenna-oct.html

• https://www.innovantennas.com/en/shop-page/22-element-144mhz-lfa-yagi_549a1d283ea70.html
