Giá đỡ gắn quạt 80mm vào khe PCI low-profile cho Plink IPC-2350F

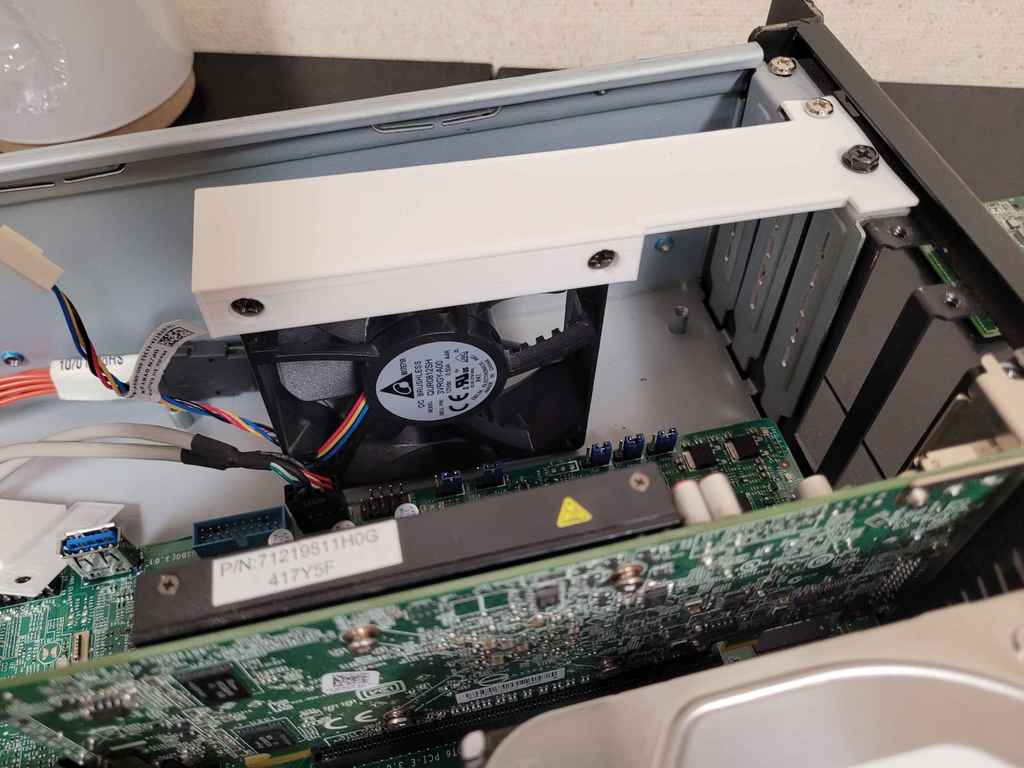

Mình muốn làm một món giúp gắn quạt 80mm vô các lỗ bắt vít của khe PCIe cho gọn và dễ. Mẫu này làm riêng cho case rack Plink IPC-2350F 2U. Thực ra nó nên xài được cho hầu hết case 2U, miễn là bạn có khoảng hở 82mm đo từ mép trên của nắp che khe PCIe xuống tới mặt dưới phía trong của case.

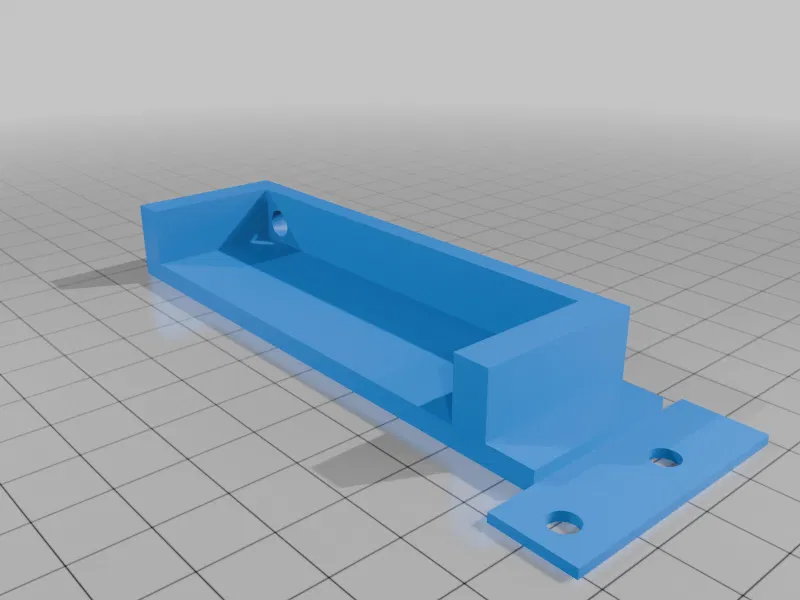

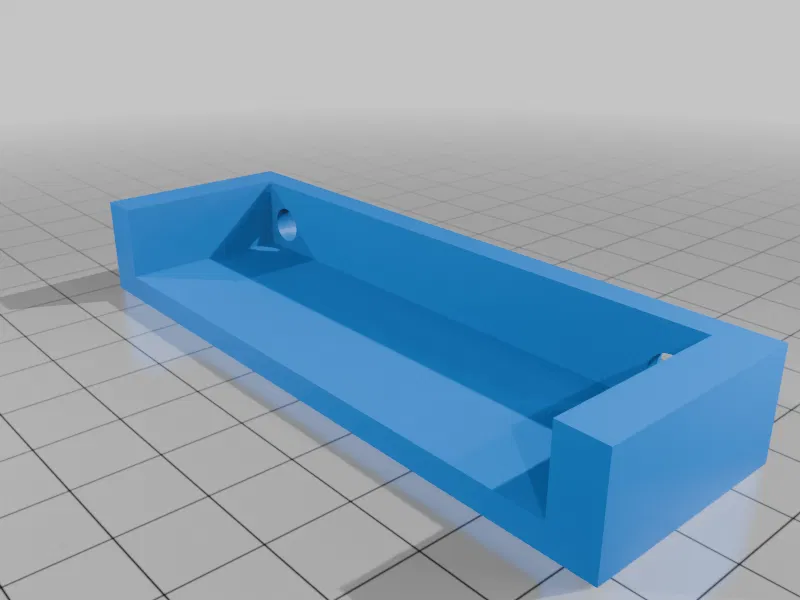

Mình có làm phần vách quanh quạt khá dày vì trước đó bị tình trạng vít quạt làm nứt nhựa. Bản trong hình là bản extension 50MM, nhưng mình cũng đã cộng thêm 2mm ở phía ngoài quanh lỗ vít để vách ít bị nứt hơn. Khuyến nghị in .2mm và 100% infill. Nếu bạn xài PLA giống mình thì tăng nhẹ nhiệt độ in có thể sẽ giúp.

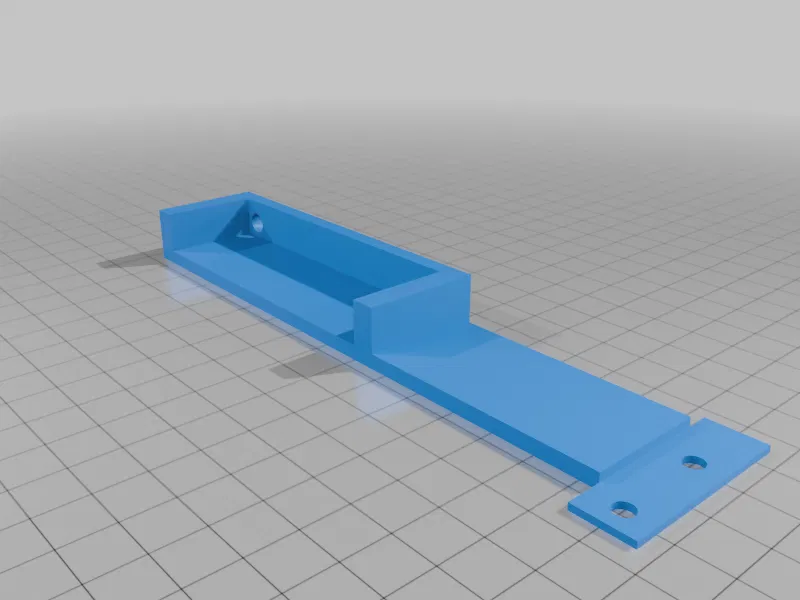

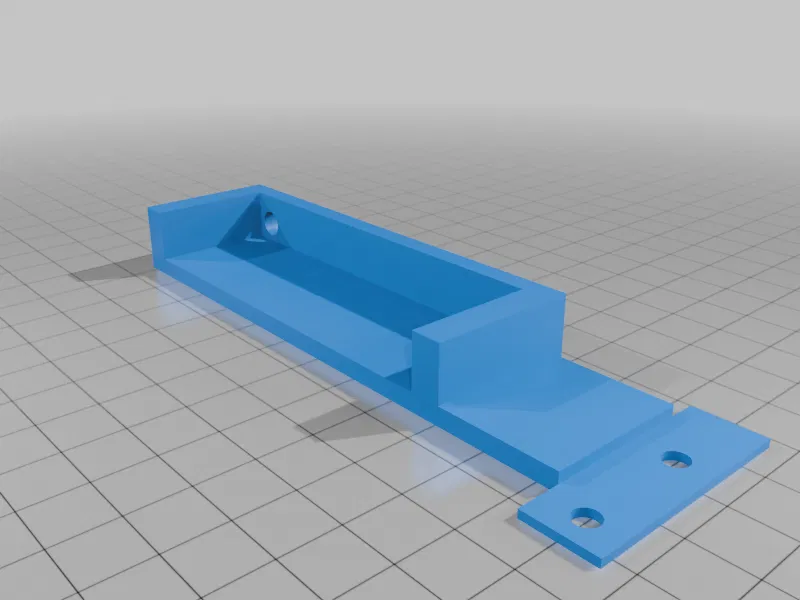

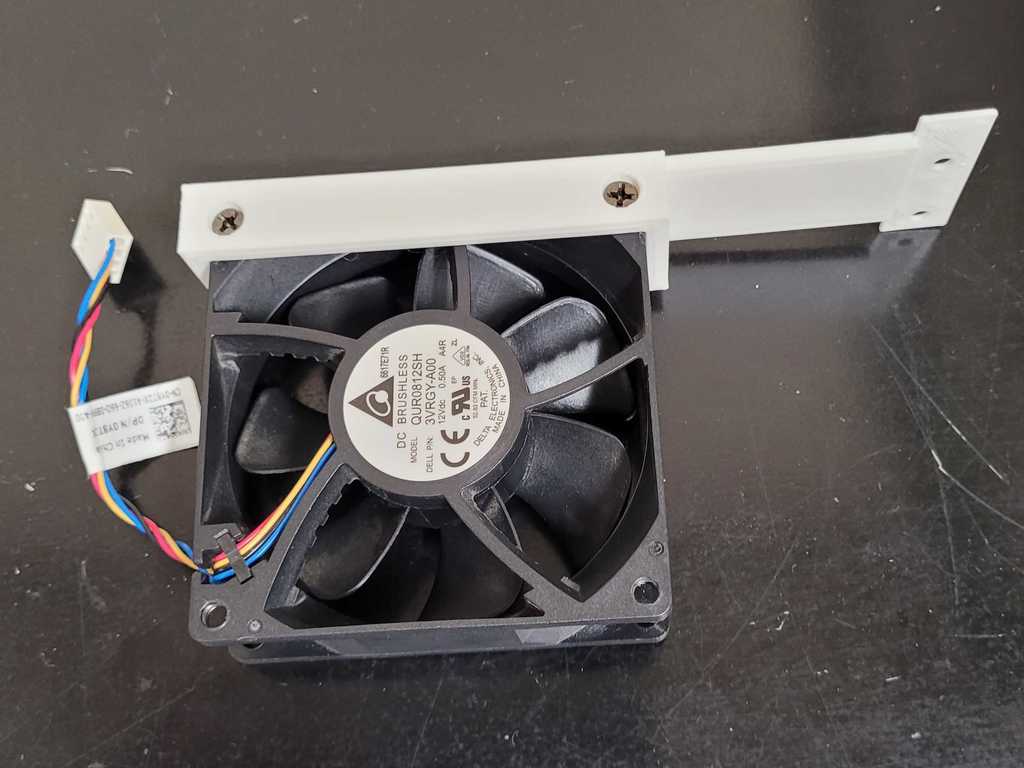

Thứ bạn cần cho bản in này chỉ là vít quạt máy tính bình thường và một cái quạt 80mm. Cái tab gác lên nắp che khe PCI dày 1.5mm và sẽ hợp với loại vít ren thô (coarse thread) thường dùng để giữ nắp che khe. Thiết kế là để nó nằm chồng lên nắp che. Dán thêm chút foam ở phía trên và phía dưới sẽ giúp giảm rung. Mình dự tính dùng băng keo foam 2 mặt. Cách làm là dán một mặt băng keo lên phần trên và dưới của cụm, rồi để nguyên lớp lót (cover) ở mặt còn lại để nó không dính vô đâu. Kích thước extension là khoảng cách giữa miếng PCI slot blank và cạnh bên của quạt.

Video demo: https://youtu.be/89I3QOuUyBI?si=CVpybUSBuUyoo144
