Ngàm/Thanh adapter gắn ổ cứng 3.5" từ cụm quạt đôi 80mm

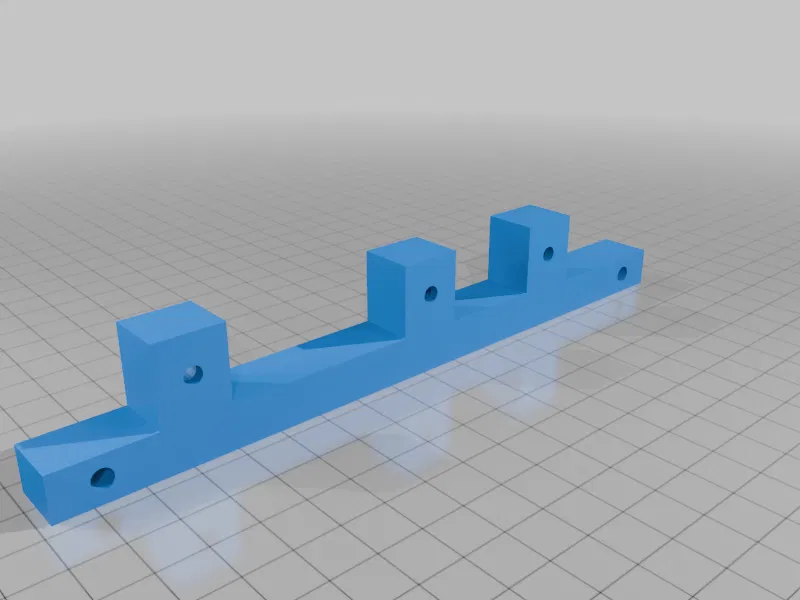

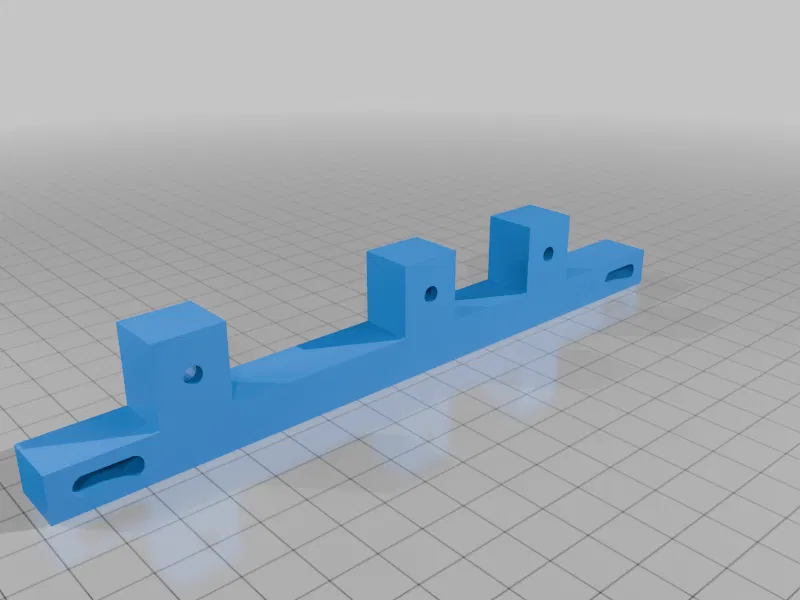

Mình thiết kế món này cho case Plink IPC-2350F để có thể gắn thêm một ổ cứng 3.5" bằng cách dùng cụm quạt đôi 80mm làm điểm bắt. Mình cũng làm một bản “universal” có lỗ oval để phù hợp với các case có khoảng cách/độ lệch cụm quạt đôi 80mm khác nhau. Tuy nhiên mình chưa kiểm chứng chất lượng của bản universal này.

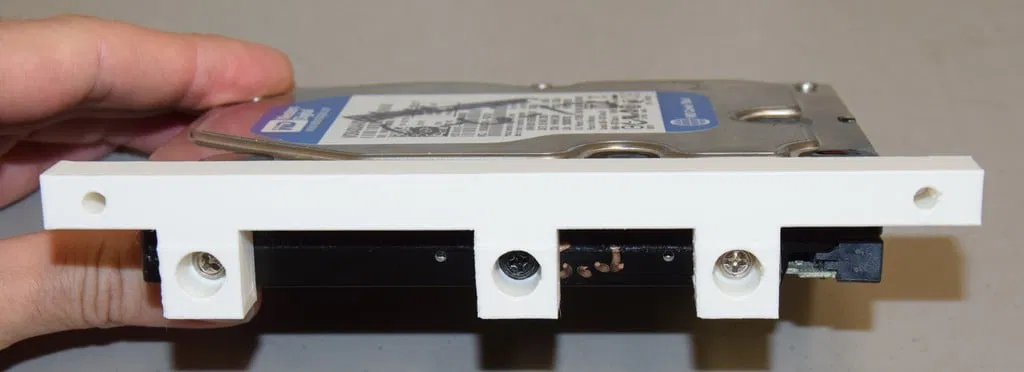

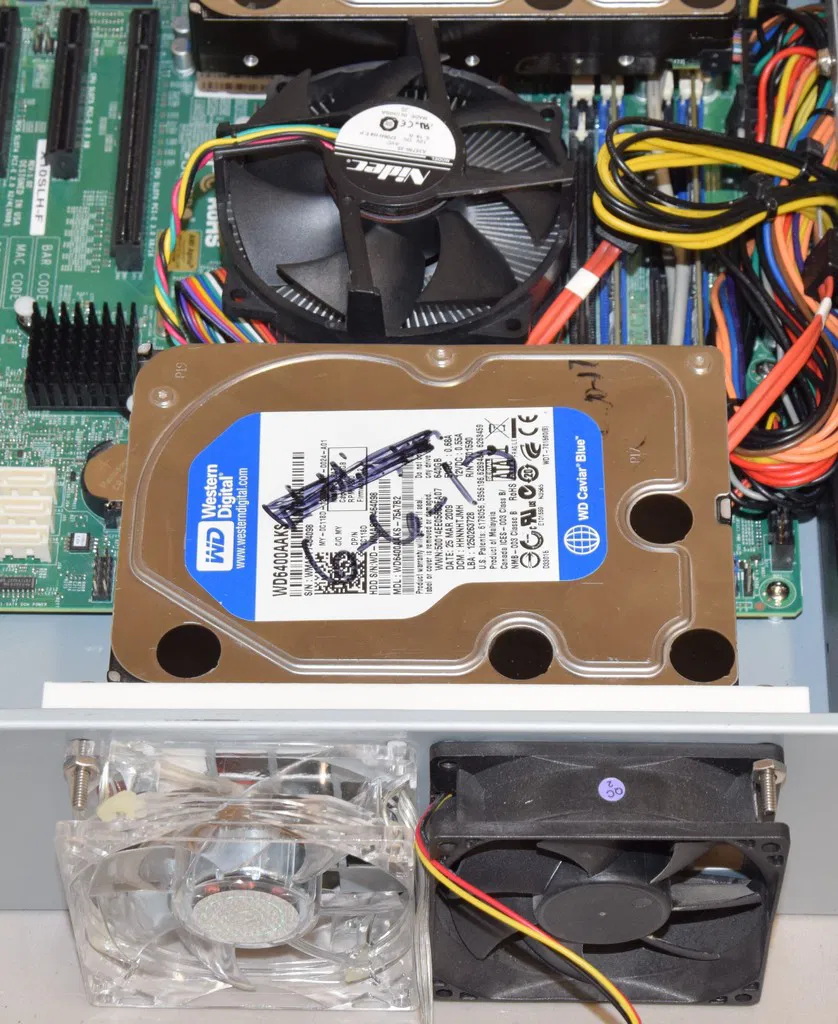

Toàn bộ thanh rộng 175mm, cao 25mm và sâu 13.5mm. Thanh dành cho case Plink có khoảng cách lỗ bắt (spacing) tầm 155mm. Lỗ cho vít bắt của thanh Plink là 4.5mm. Các lỗ bắt trên bản universal rộng 13.5mm và cao 4.5mm. Phần bắt ổ cứng dùng được với vít ổ cứng loại thường. Mình khuyên dùng 3 con vít để chắc chắn hơn. Bạn cần bắt quạt trước, chừa lại 2 lỗ vít ở hai góc trên phía đối diện (top corners) không bắt. Bạn nên dùng vít máy (machine screw) dài tối thiểu 20mm để xuyên qua thanh và qua được bộ tai (tabs) đầu tiên trên quạt.

Do vết lớp (layer lines) và lo ngại về độ bền, cá nhân mình in mẫu theo phương thẳng đứng ở layer 0.2mm với 6 walls, 100% infill và có supports vì mình dùng PLA. Mình lo lực dạng console (cantilever) theo thời gian có thể làm các ngàm/bệ bắt ổ cứng bị gãy xé (shear off). Để an toàn, mình khuyên bạn nên tìm cách đỡ thêm phía còn lại của ổ cứng.

Video nói về quá trình thiết kế của mình: https://youtu.be/O_l2IGNBk14?si=vPHO2d1KyAMaAfHo
