Battlebot Remix - Dampf / Rakete
Bản remix Battlebot của Johannes với housing “DAMPF/RAKETE”, dùng servo 360° nối WeMos (D2/D3). Có toothing cho SG90 ở rims, mẹo setting in để khớp chuẩn (4.70 mm), và lốp Filaflex (TPE).
Mô tả
Trước tiên, xin gửi lời cảm ơn lớn tới Johannes vì những mẫu robot quá hay và bộ hướng dẫn lắp ráp/cài đặt cực kỳ chi tiết!

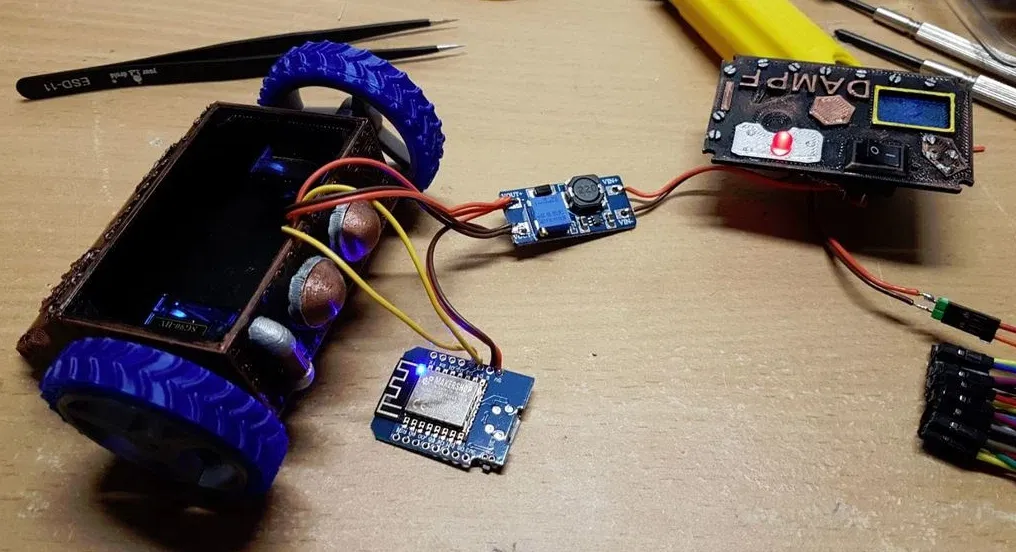

Mình dùng servo 360° và nối vào D2 (bên trái) và D3 (bên phải) trên WeMos.

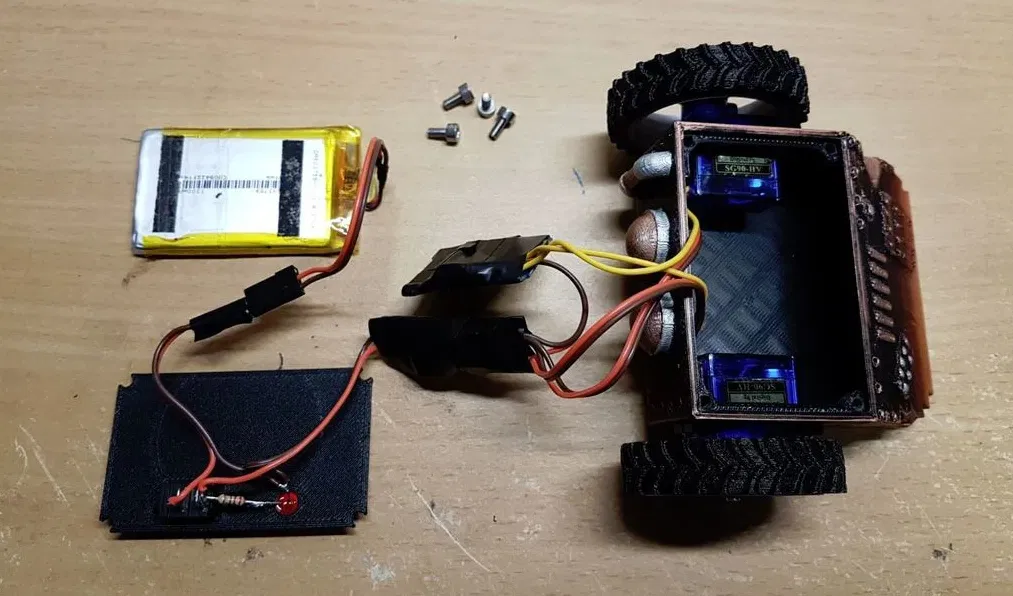

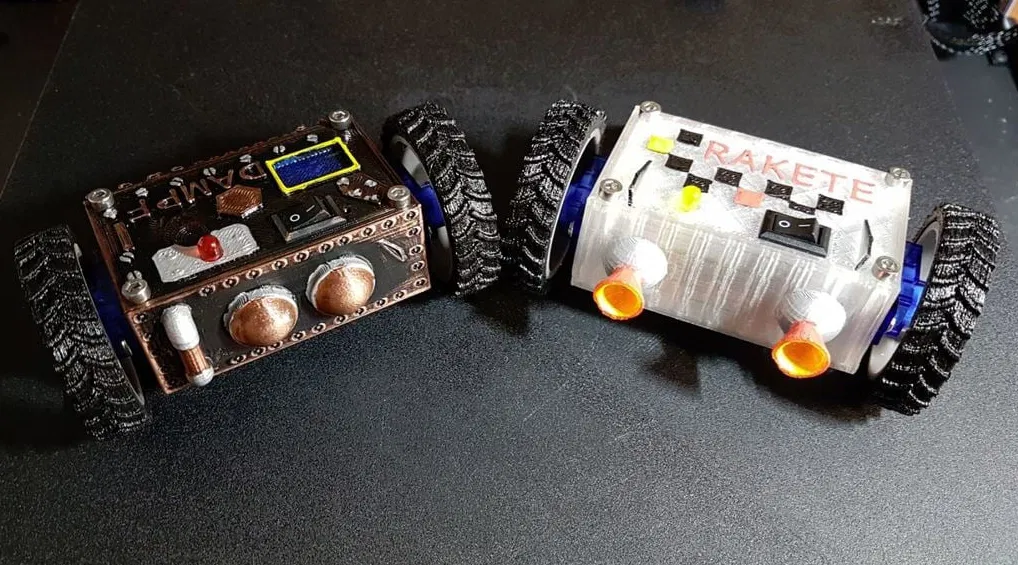

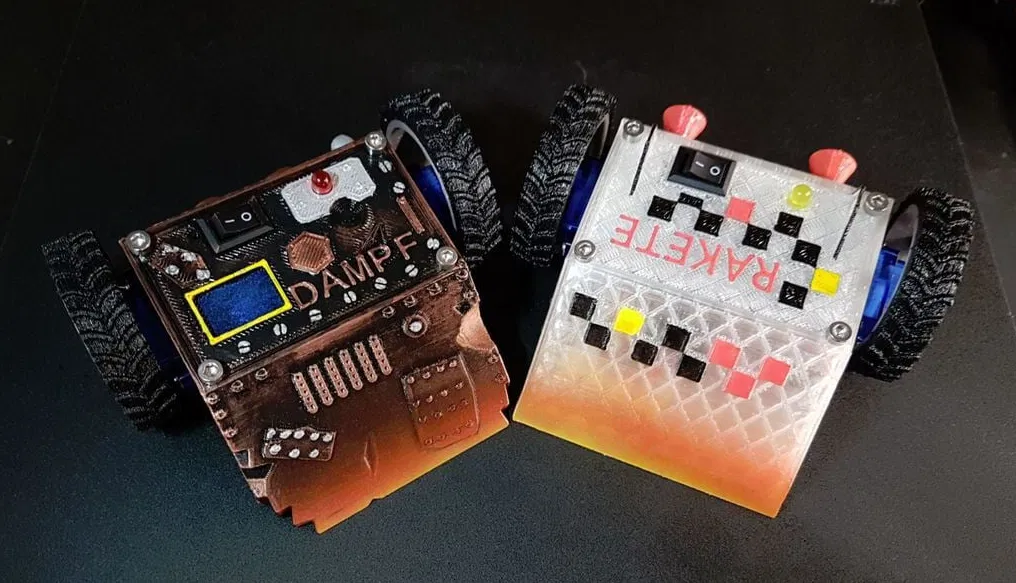

Mình đã đổi vỏ (housing) sang bản “DAMPF” và “RAKETE”. Phần khoét (8.5x14.3 mm) để gắn công tắc rocker switch và các lỗ cho ốc M3 được nới rộng trên nắp (cover). Với “DAMPF”, dùng housing “SteamEdition” gốc của Johannes.
Mình thêm răng (toothing) phù hợp cho servo SG90 lên phần mâm (rims). Khi in mâm cần bật “outer wall before inner wall”, và với “horizontal hole extension” hoặc “horizontal extension” bạn có thể chỉnh răng cho khớp với servo. Nếu đo được 4.70 mm bằng thước kẹp (caliper), thì mâm sẽ vừa rất chuẩn.
Mình gắn thêm vân lốp kiểu tractor profile lên bánh và in bằng Recreus Filaflex (TPE).
Tutorial hướng dẫn build robot bằng tiếng Đức: https://omg-3d.de/
