Sovol SH01: PTFE guide & riser (kê nắp tháo lắp nhanh)
Bộ riser kèm PTFE guide cho Sovol SH01 giúp bỏ bản lề nắp zin, tháo/lắp nắp nhanh và vẫn mở dễ dàng khi bên trong còn cuộn filament. In 2 snap fit guide, luồn ống PTFE và lắp lại hinge rod.
Mô tả
Dưới đây là phiên bản cải tiến của PTFE guide của mình cho máy sấy Sovol SH01.

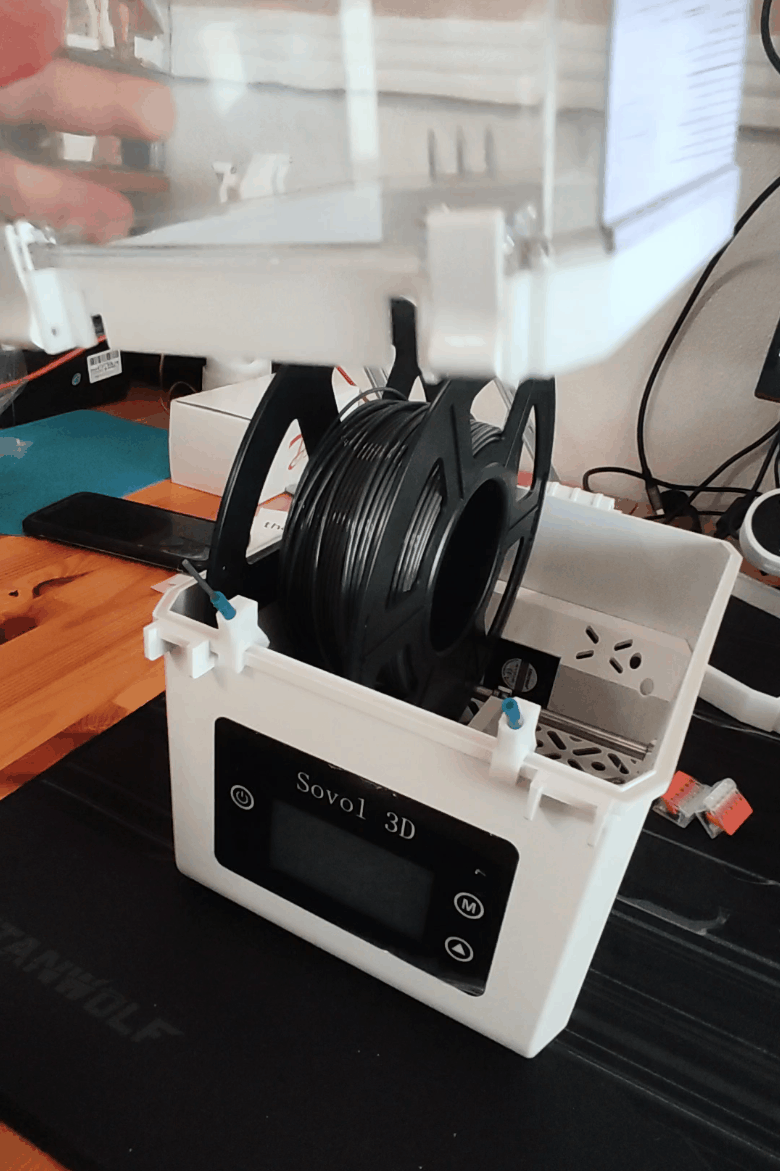

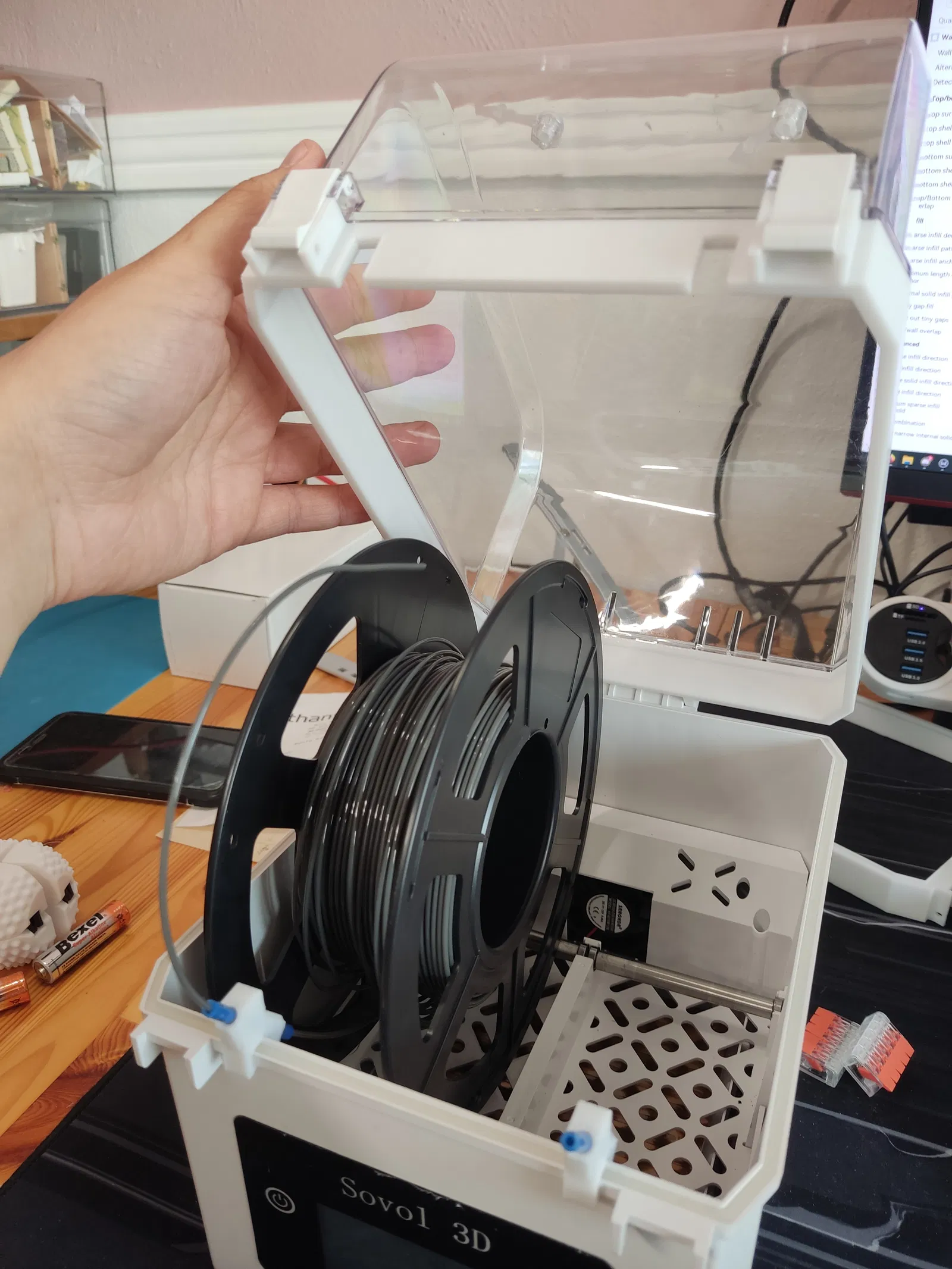

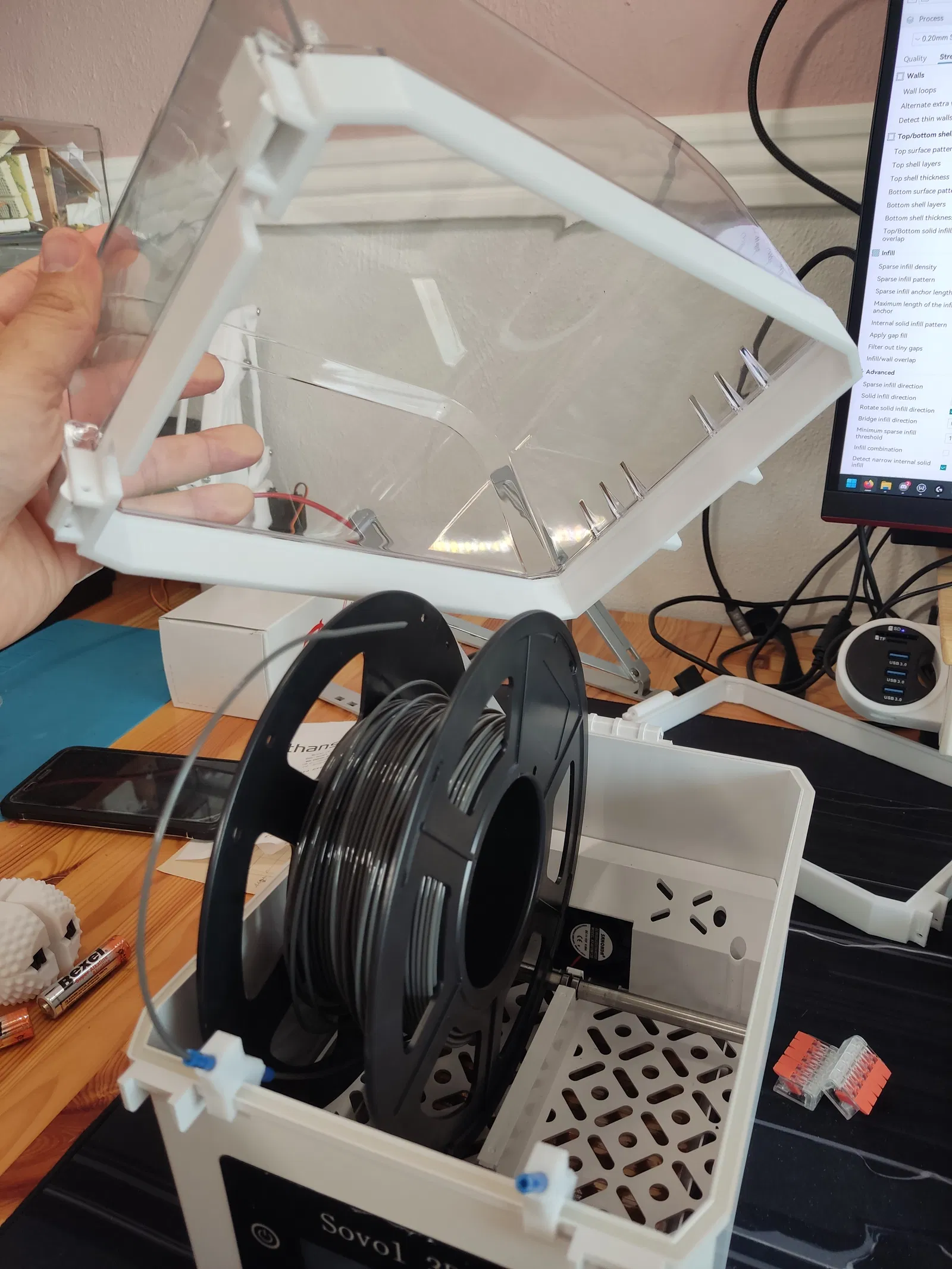

Mục tiêu là bỏ phần bản lề của nắp zin và có một cái nắp tháo lắp dễ dàng, mình có thể nhấc ra ngay cả khi vẫn đang để cuộn filament ở trong máy sấy.

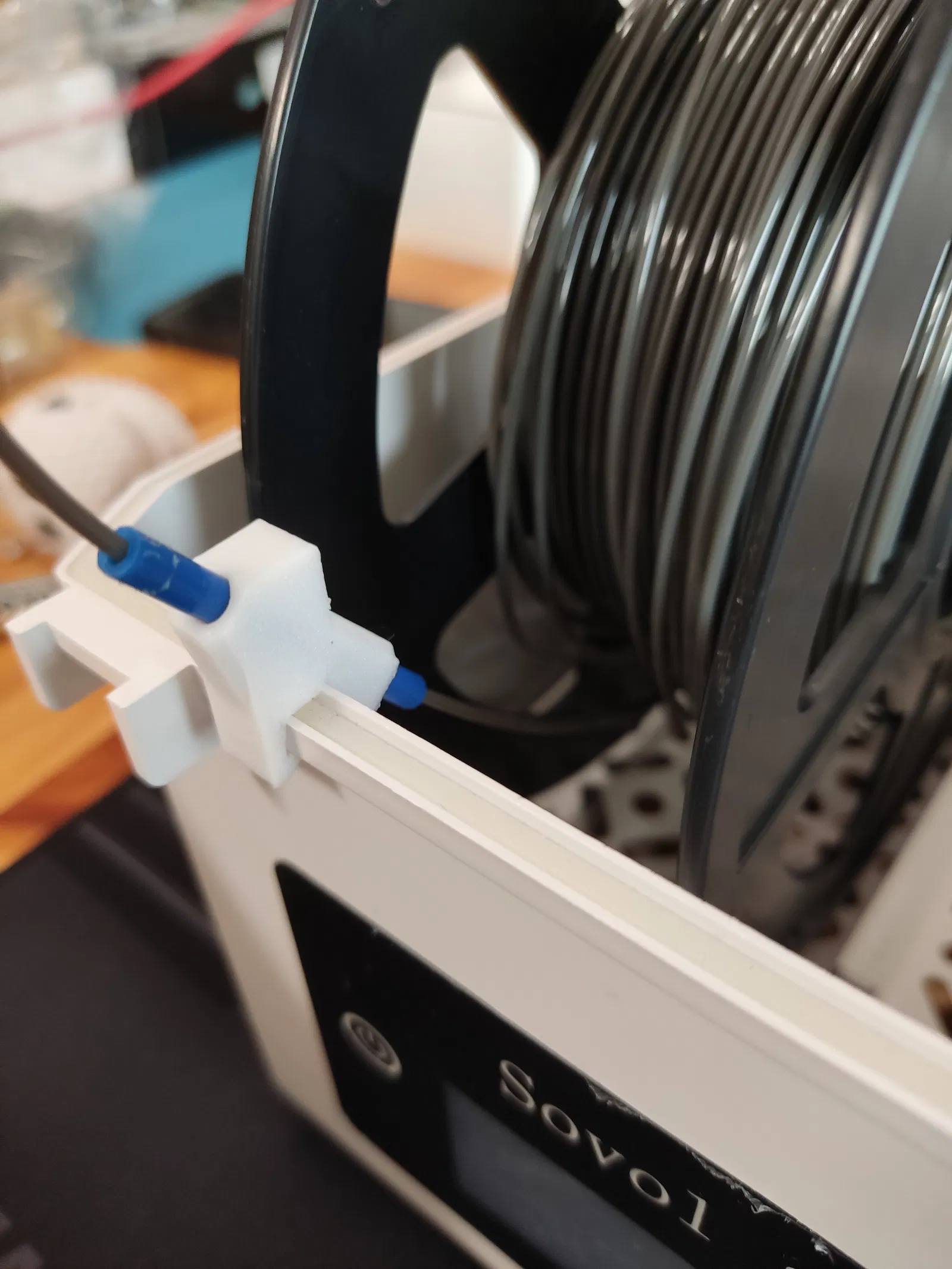

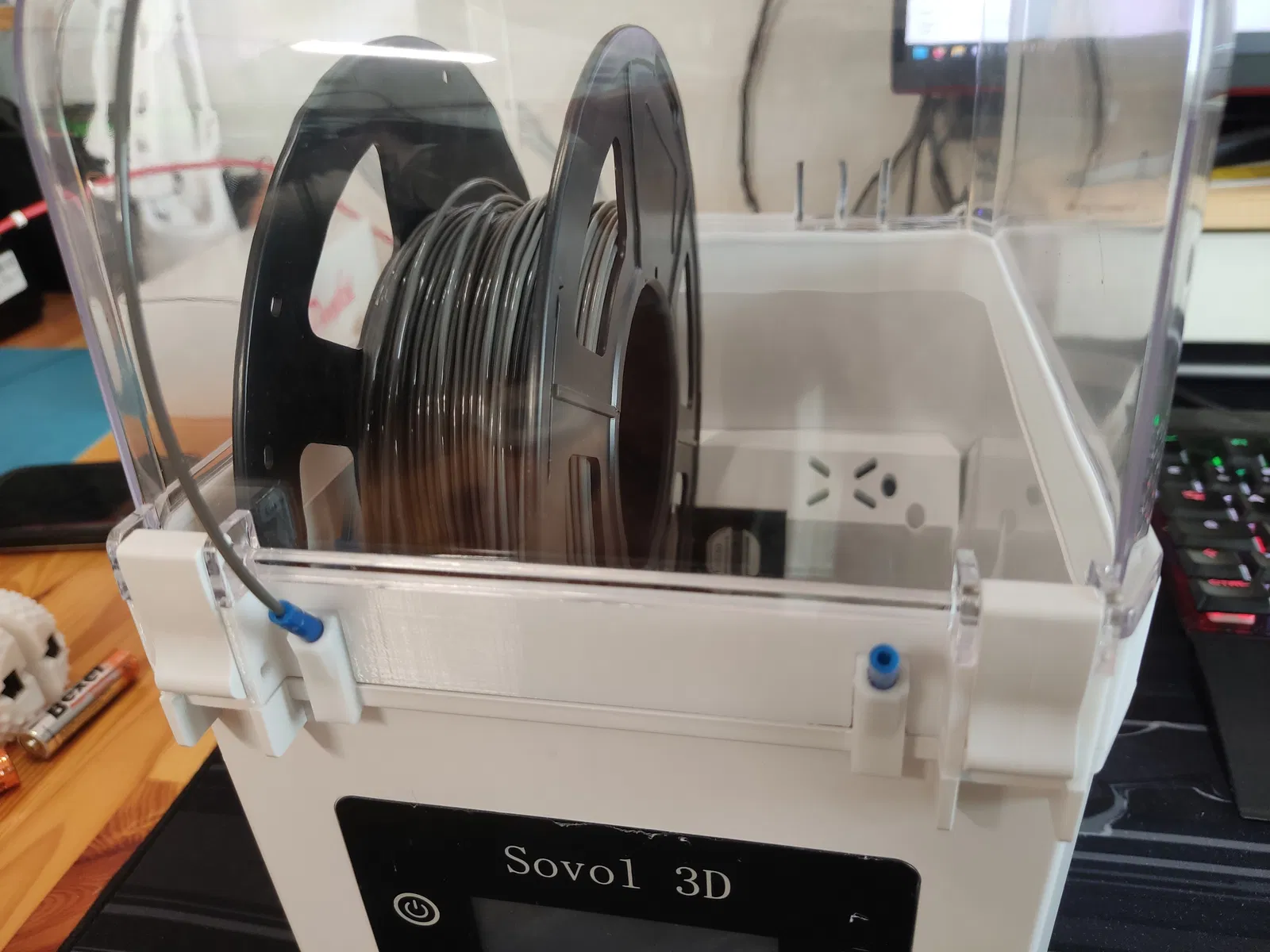

Bạn chỉ cần in 2 cái snap fit PTFE guide rồi luồn ống PTFE và filament qua lỗ.

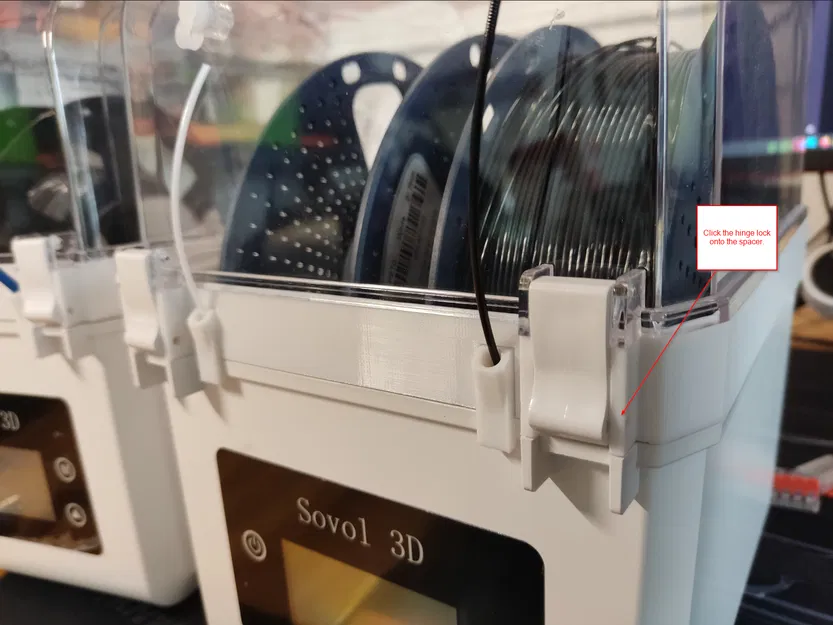

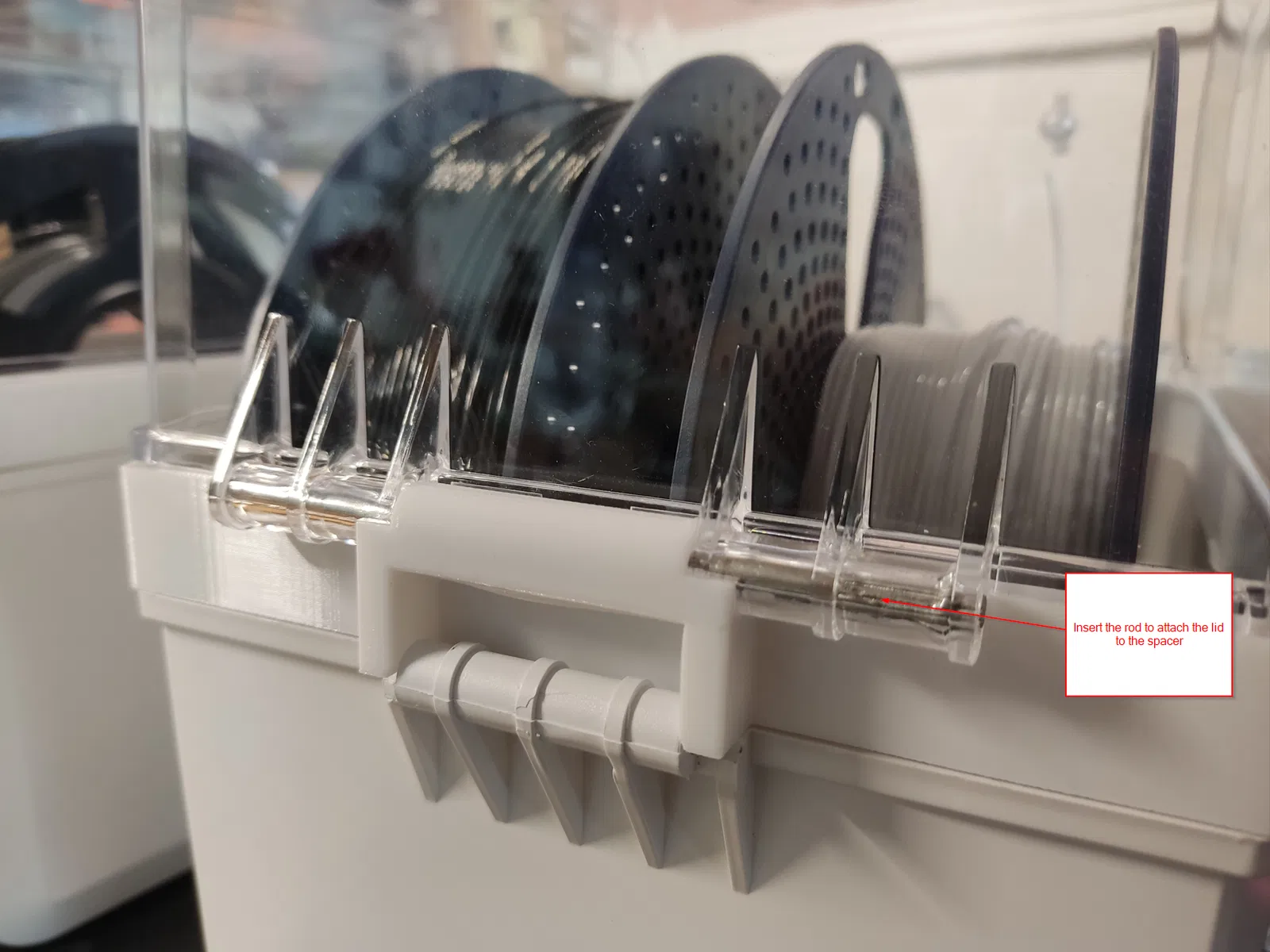

Sau đó lắp miếng kê nắp (lid spacer) bằng cách gập/đóng các bản lề lại và gắn lại thanh chốt bản lề (hinge rod) zin vào đúng vị trí.

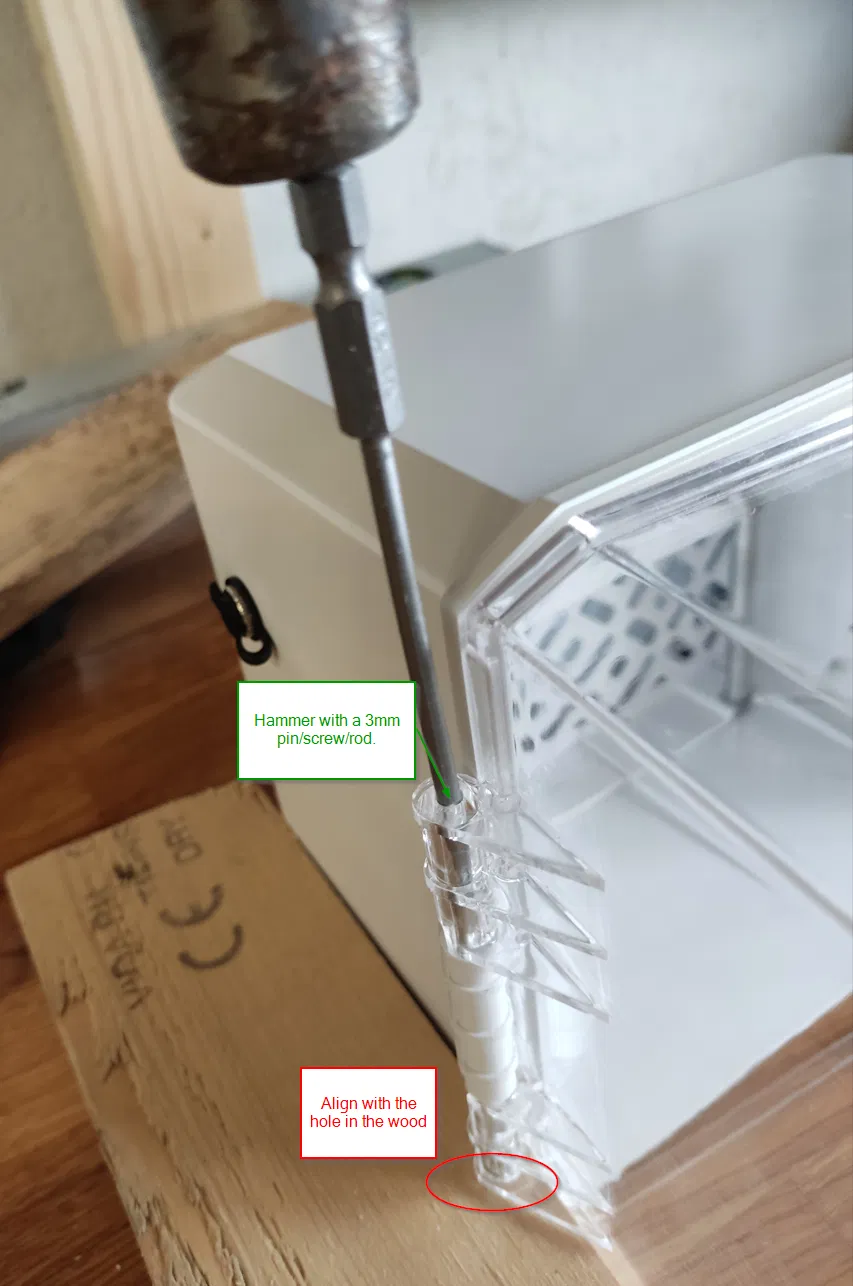

Bạn sẽ cần tháo hinge rod ra; mình dùng một con ốc M3x40 và búa để đóng nó ra.

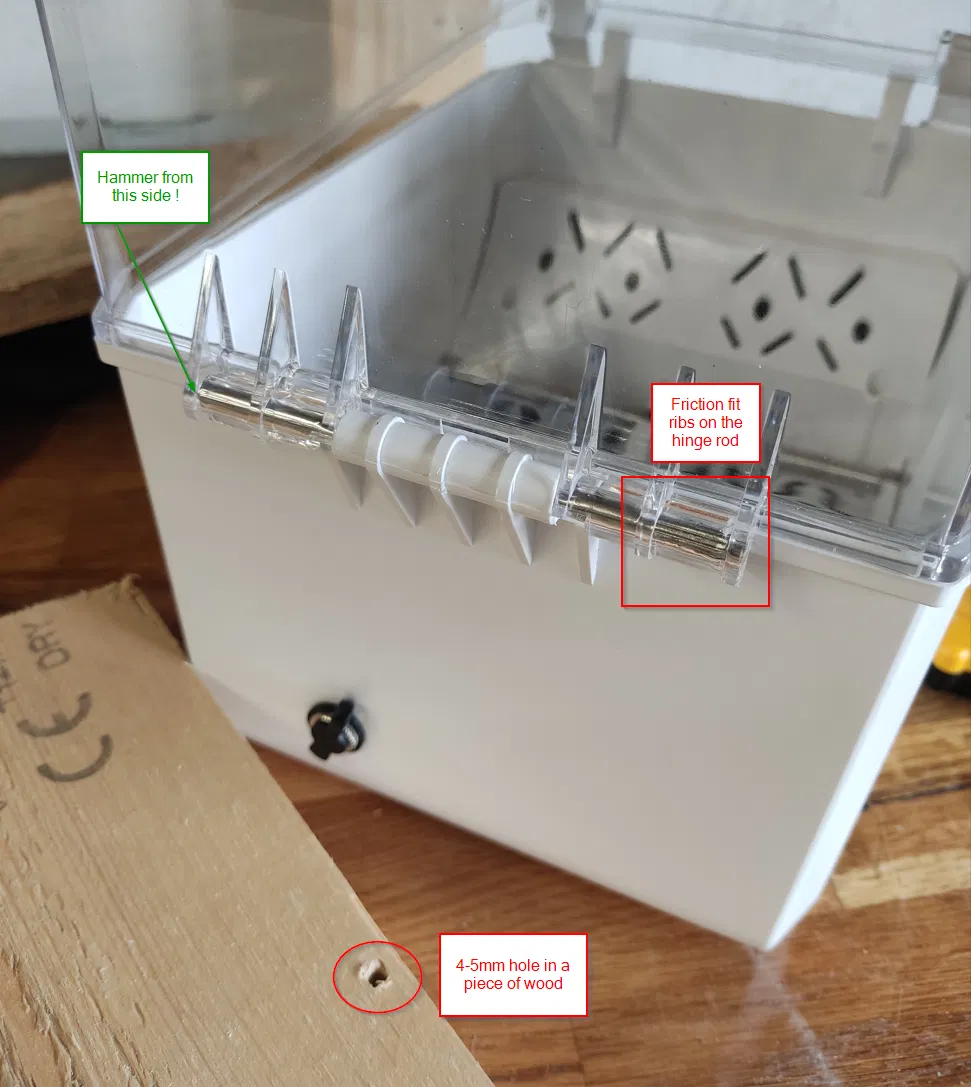

Nhớ để ý chiều của cây rod: một bên có gân press fit, nên dĩ nhiên phải đẩy/đóng từ phía ngược lại để rút nó ra.

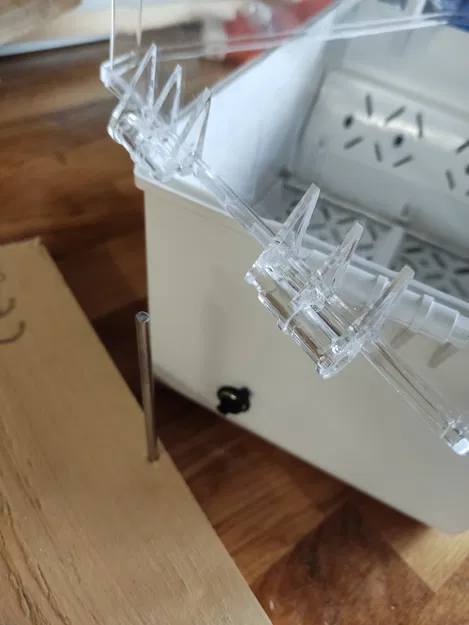

Để khỏi làm bể nhựa, mình dùng một khúc gỗ cao 47mm và khoan lỗ 4mm để cây rod đi xuyên qua. Mình đặt máy sấy nằm nghiêng, tựa lên khúc gỗ đó, như vậy phần bản lề nhựa được đỡ chắc trong lúc đóng rod ra. Hiệu quả khỏi chê, không hư hại gì!
In trên Qidi XMAX 3, Sunlu White PETG, 3 perimeters + 30% infill.
