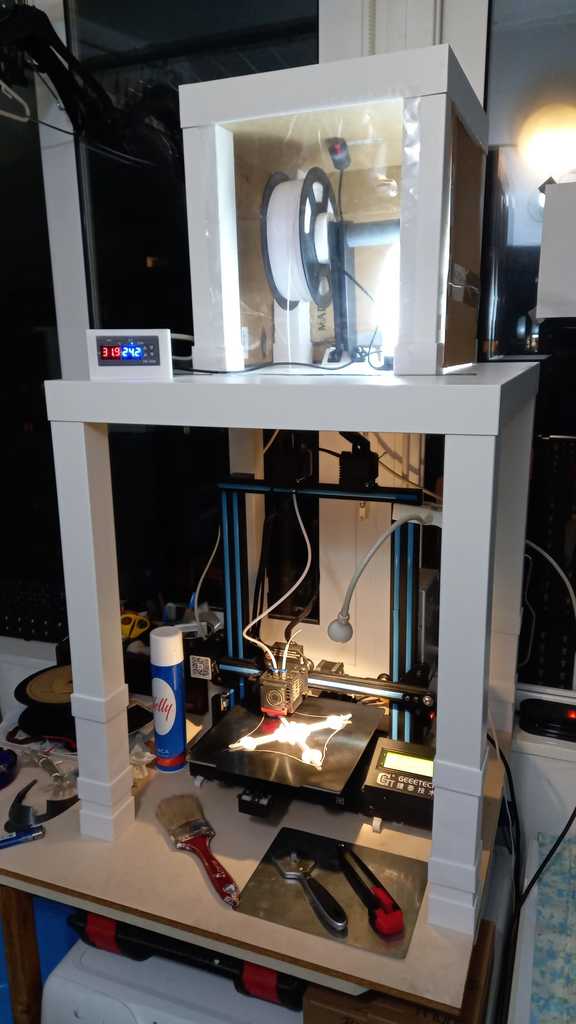

Khay đựng máy in LACK NIDO cho máy in GEEETECH A10M

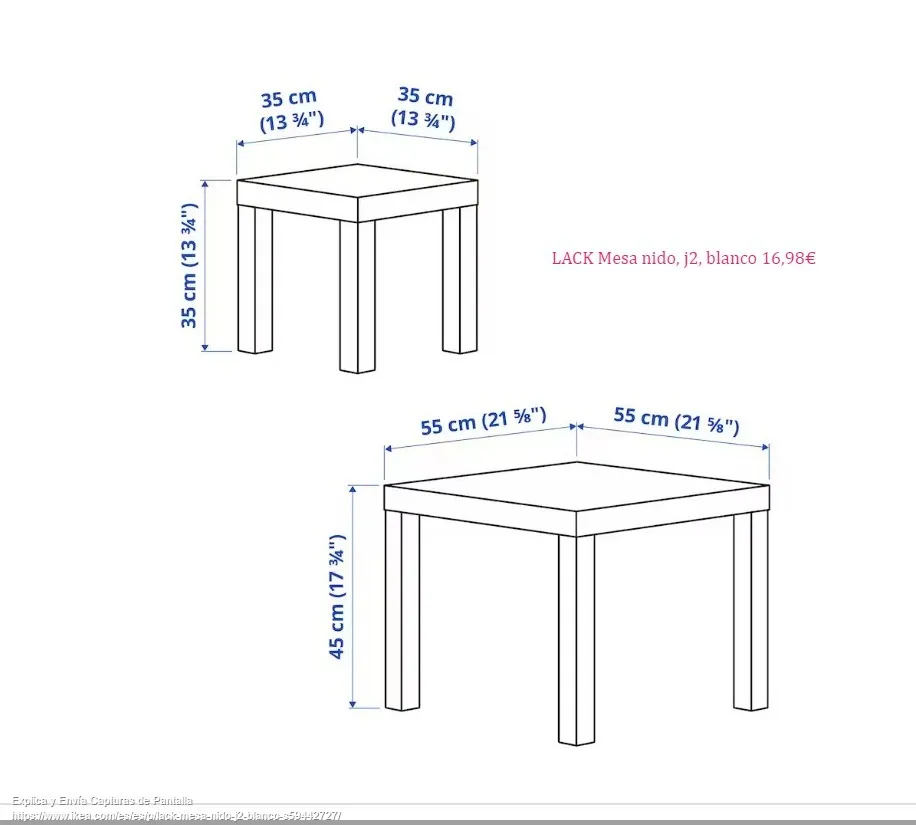

PRINTER ENCLOSURE LACK Mesa nido, j2, blanco 16,98€ https://www.ikea.com/es/es/p/lack-mesa-nido-j2-blanco-s59442727/

Cảm ơn https://www.thingiverse.com/selfteched/designs vì https://www.thingiverse.com/thing:3039407 cho bước đầu tiên.

Dự án đang trong giai đoạn ban đầu, chấp nhận sự hợp tác, mọi thứ đều có thể nhưng còn nhiều điều cần xác định, loại tường, nhiệt kế độ ẩm và nhiệt độ, cũng như bộ gia nhiệt phù hợp, v.v...

Để biến nó thành hiện thực, tôi sẽ tái sử dụng một số thiết kế có sẵn và sẽ phát triển mô hình theo từng giai đoạn hoặc mục tiêu.

Đầu tiên là phải đủ chỗ cho máy in, sau đó là giữ cho filaments khô và sau đó có thể in nhiều vật liệu hơn, với các nắp bên có thể tháo rời với hộp đựng dụng cụ, cửa dưới phía trước trong suốt, 2 hygrostat, bộ gia nhiệt, quạt, v.v...

Tôi cần đóng kín máy in để in tốt bằng ABS từ kho của tôi, tôi đã ngừng sử dụng vì nó gặp vấn đề... chỉ sử dụng PLA, nhưng bây giờ tôi muốn giải quyết 2 vấn đề, đó là phải lấy filaments ra sau khi in để không bị ẩm và có thể in tốt bằng ABS, v.v...

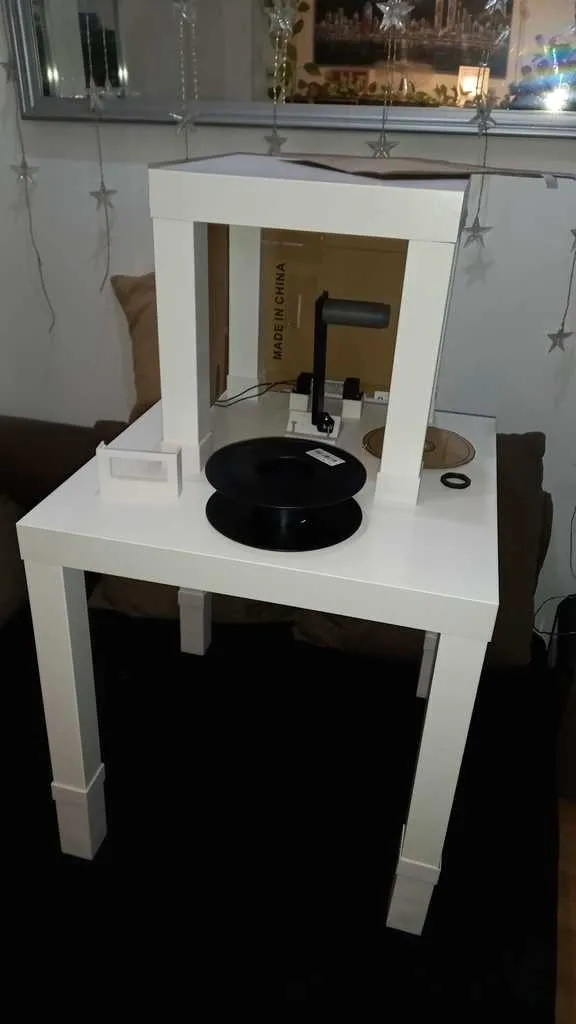

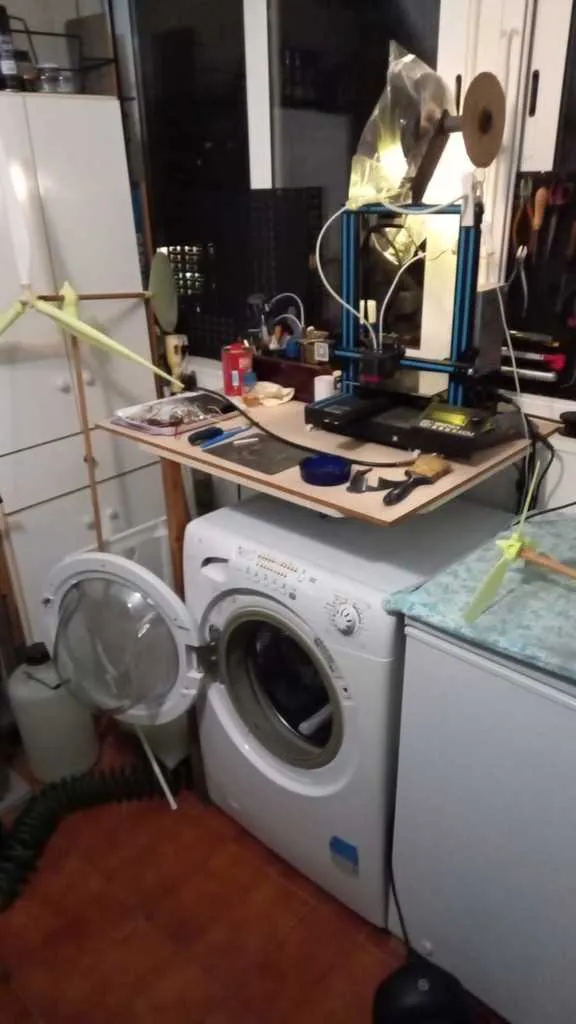

Tìm kiếm ý tưởng, tôi đã tìm thấy một số dự án với IKEA LACK, với MELLTORP Cấu trúc dưới, trắng, 75x75 cm 26,99€, thậm chí tôi đã nghĩ đến việc sử dụng PLATSA Cấu trúc, trắng, 60x55x40 cm 29€, hoặc METOD Cấu trúc tủ dưới, trắng, 60x60x80 cm 30€, nhưng khi thấy IKEA LACK NIDO chỉ với 17€, tôi đã nghĩ đến việc đặt bàn nhỏ làm nơi chứa 2 cuộn filaments mà máy GEEETECH A10M của tôi sử dụng, và như vậy không phải tháo filaments ra để không bị ẩm, vì ở Barcelona độ ẩm khá cao và tôi đặt máy in trong gác để không nghe thấy nó vào ban đêm và không thể in tốt bằng ABS, v.v...

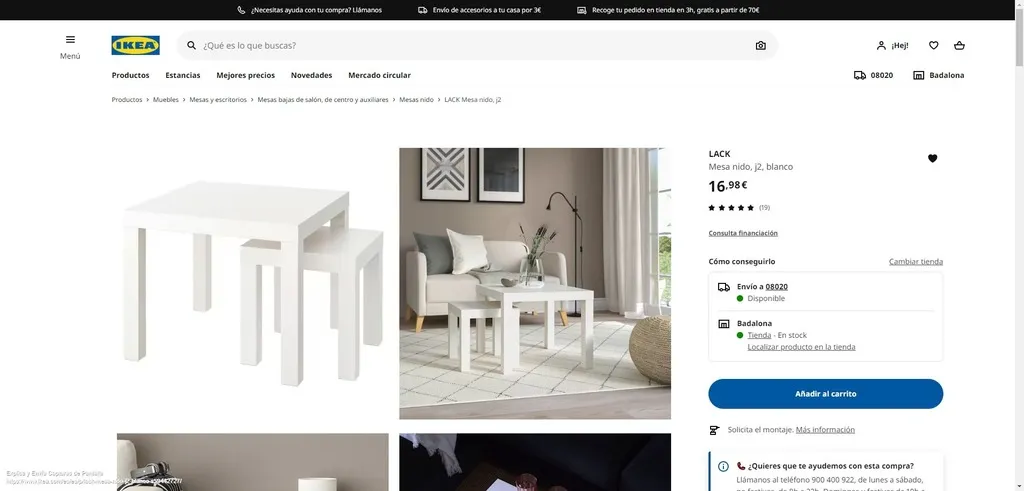

IKEA LACK NIDO https://www.ikea.com/es/es/p/lack-mesa-nido-j2-blanco-s59442727/

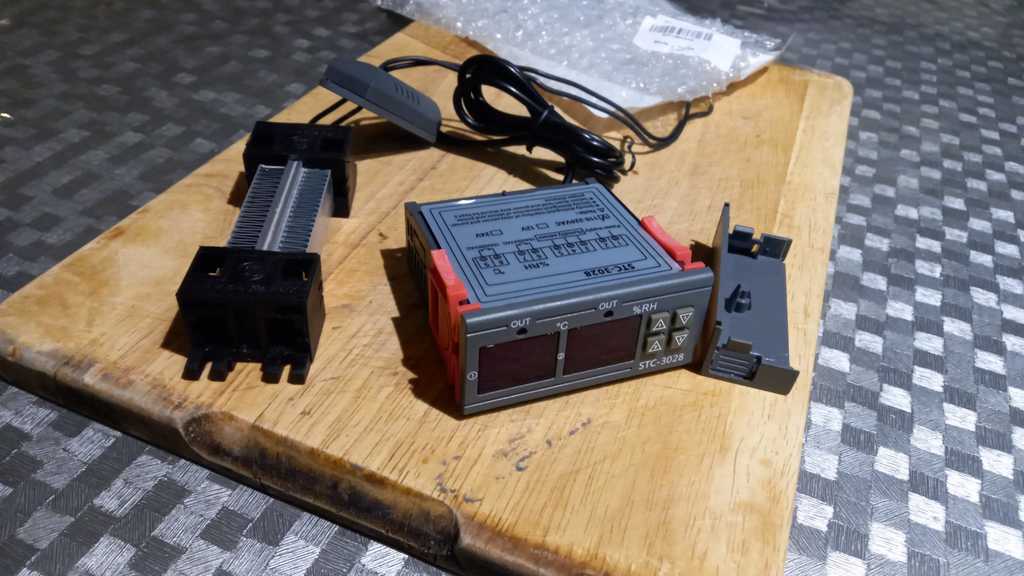

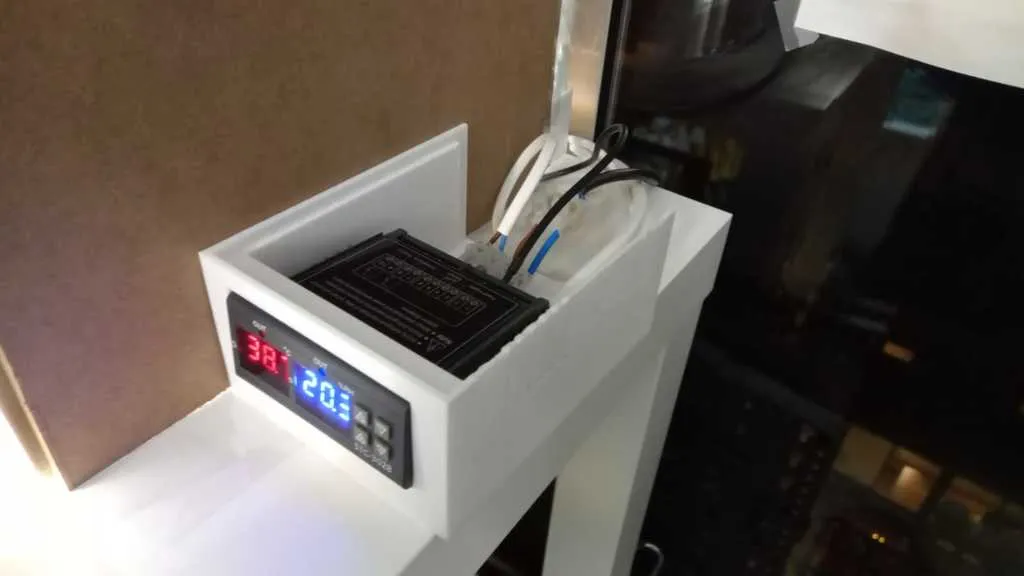

HIDROSTATO https://www.amazon.es/gp/product/B0BNXGD28F/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

CALENTADOR https://www.amazon.es/gp/product/B08LH7XX2J/ref=ppx_yo_dt_b_asin_title_o00_s01?ie=UTF8&psc=1

Tôi sẽ kể cho các bạn nghe...

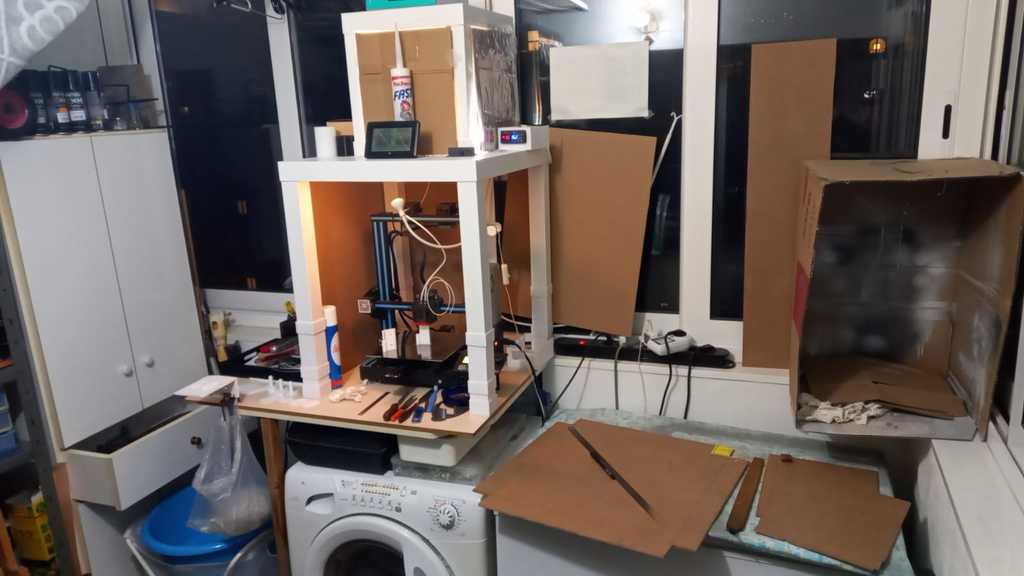

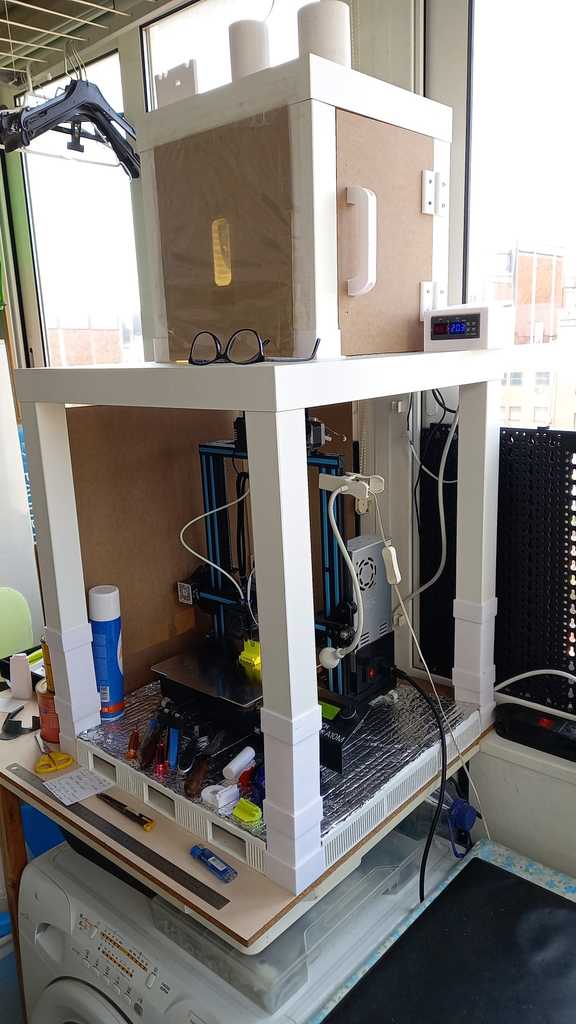

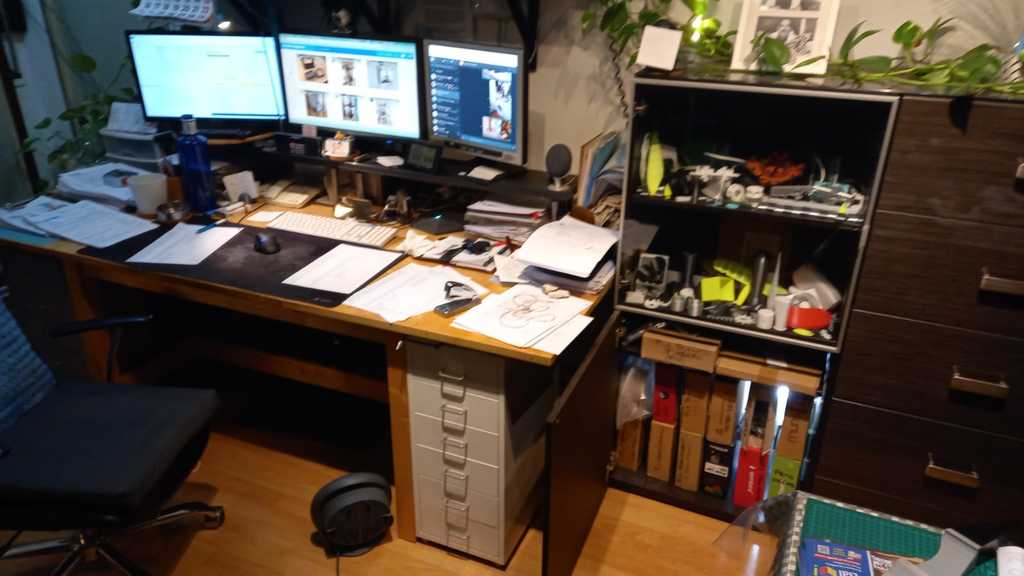

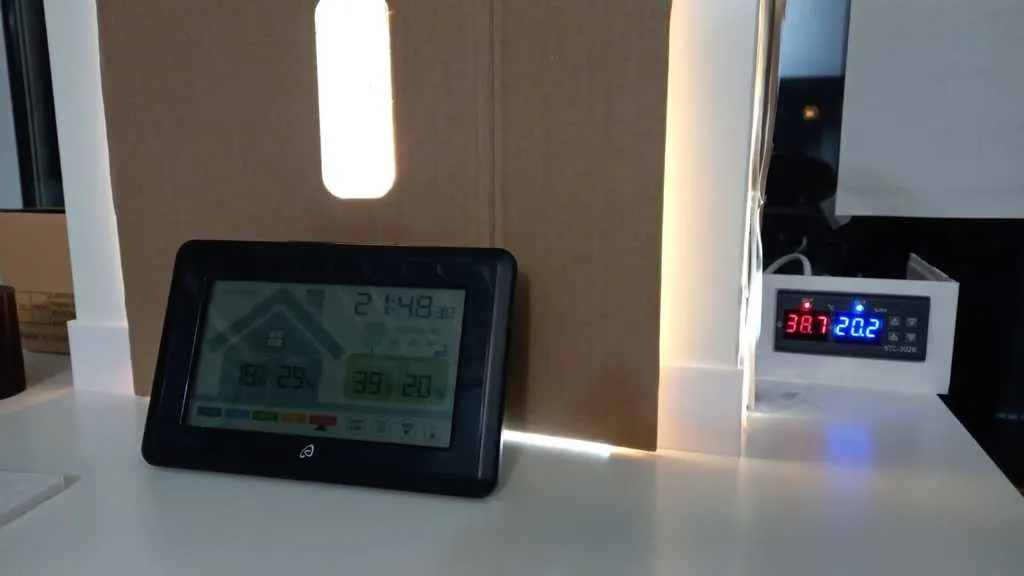

Như các bạn có thể thấy ở dưới bên phải, trong bức ảnh cuối cùng, hiện tại tôi đã giải quyết được việc lưu trữ kho hàng filamento của mình, đặt các filamento vào một chiếc tủ thấp của IKEA, với 2 bóng đèn tiết kiệm điện 30W và sau khi kiểm soát nhiệt độ và độ ẩm trong vài ngày, đủ để duy trì nhiệt độ ở 30º và độ ẩm ở 20%. Có thể chứa khoảng 15 filamento.

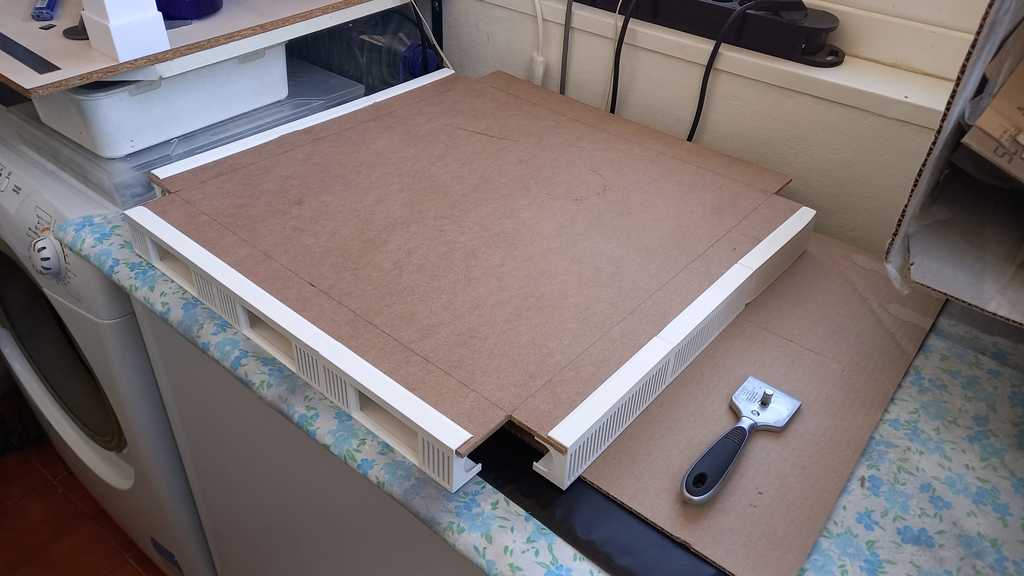

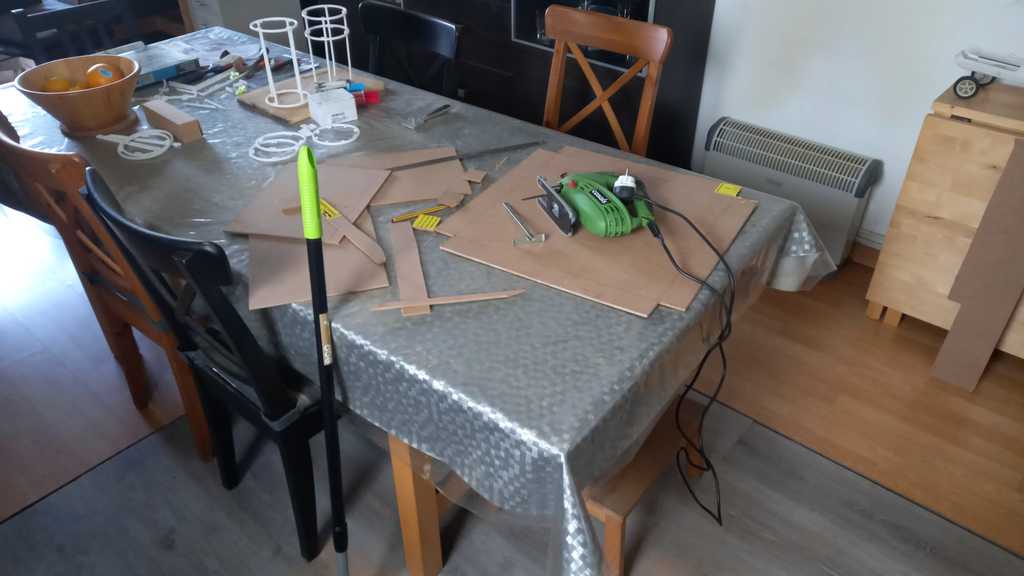

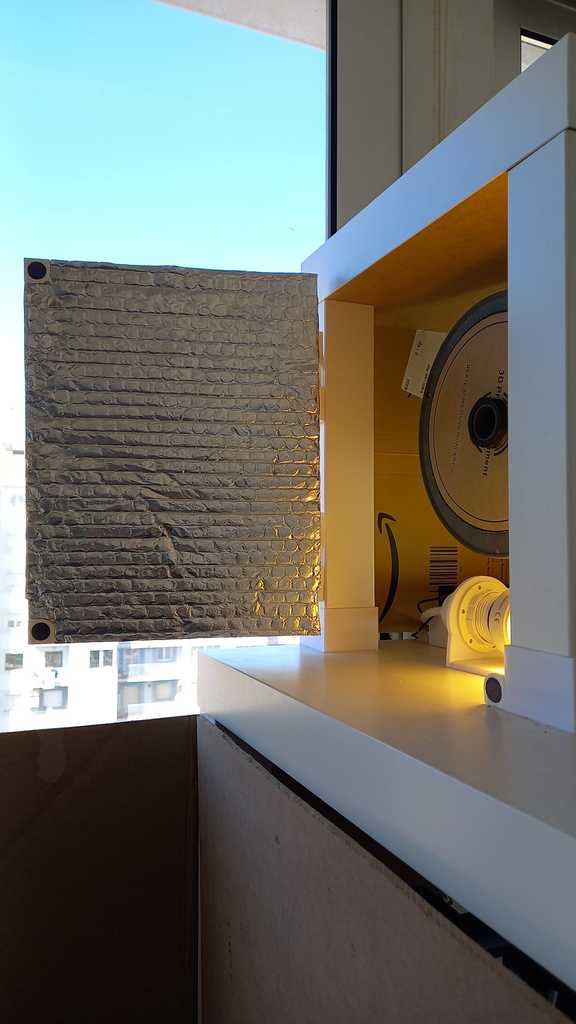

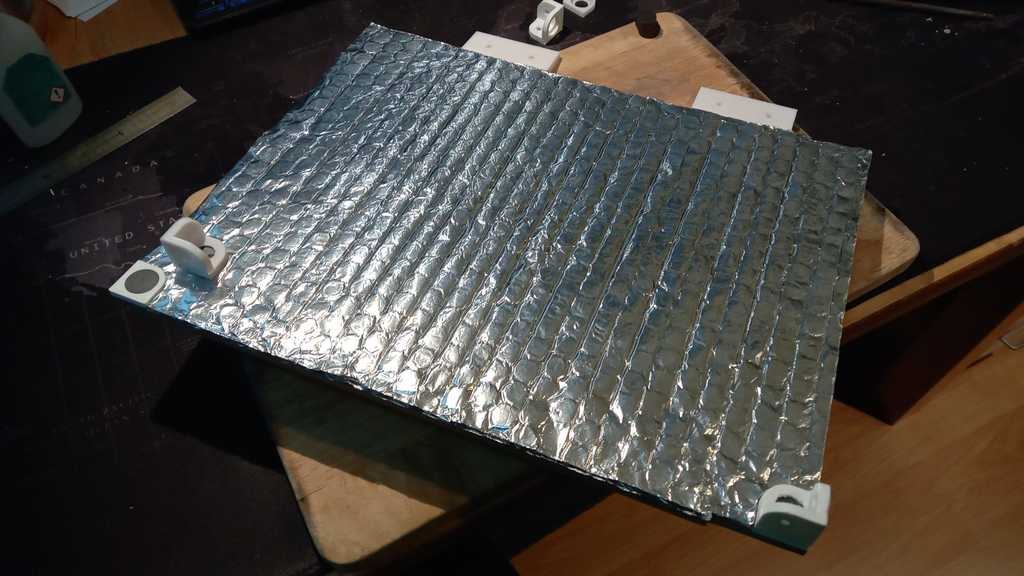

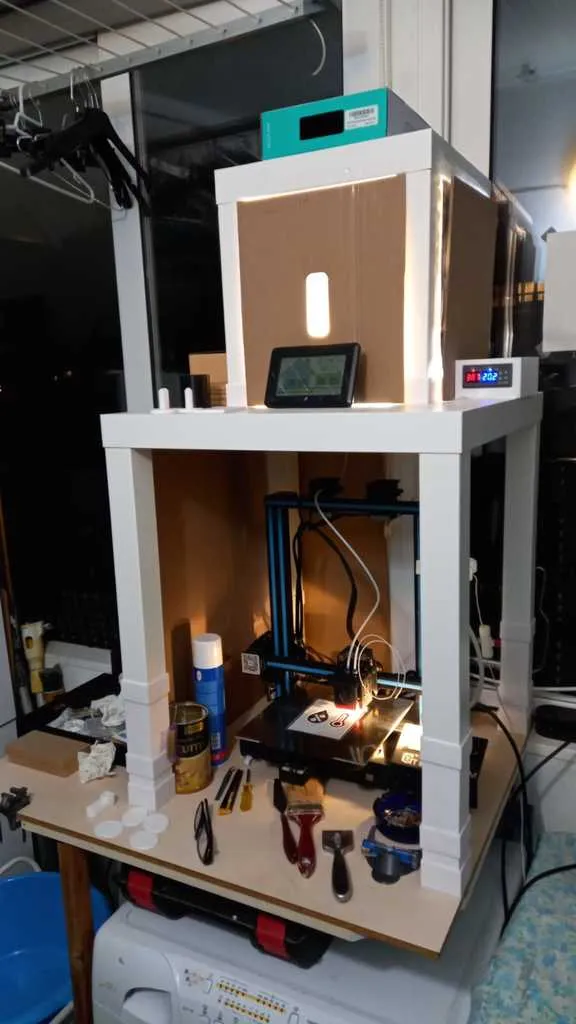

Các tấm (bằng DM 4mm) của tủ in (có 8 tấm), trong số 4 tấm để chứa filamento, tôi quyết định làm tấm phía sau cứng, 3 tấm còn lại có thể mở để có thể dễ dàng thay đổi các cuộn filamento (tấm phía trước có kính để có thể nhìn bên trong, kích thước và vị trí sẽ được xác định).

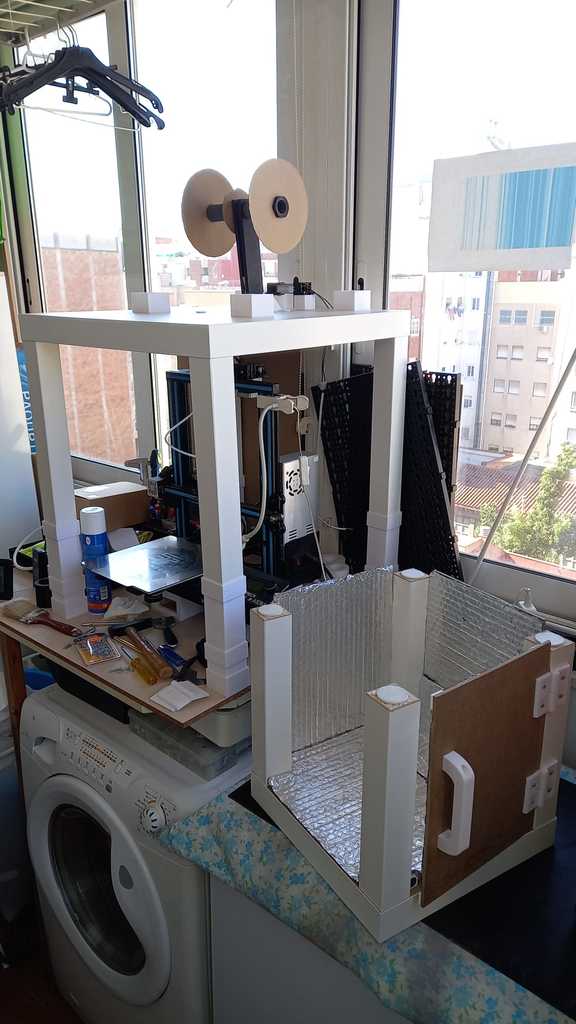

Trong số 4 tấm cho máy in, tấm phía sau và bên trái là cứng và cố định, tấm phía trước sẽ là trong suốt và tấm bên phải tôi sẽ điều chỉnh để tạo ra 3 khu vực nhiệt độ và như vậy không phải tháo rời điện tử.

• Khu vực phía trên được sưởi ấm cho các filamento.
• Khu vực của máy in với kiểm soát nhiệt độ để có thể in ở nhiệt độ cao.

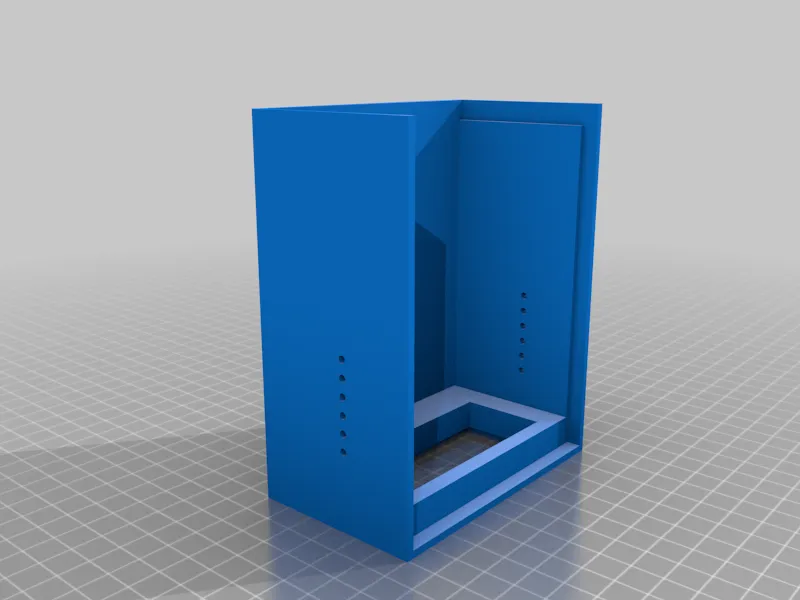

• Khu vực phía dưới và bên phải của máy in (nguồn điện) được cách nhiệt và có kiểm soát nhiệt độ độc lập, để làm mát điện tử (lỗ phía dưới trên giá đỡ nâng của máy in) và nguồn điện với đầu vào không khí bên ngoài và đầu ra không khí nóng từ nguồn điện.

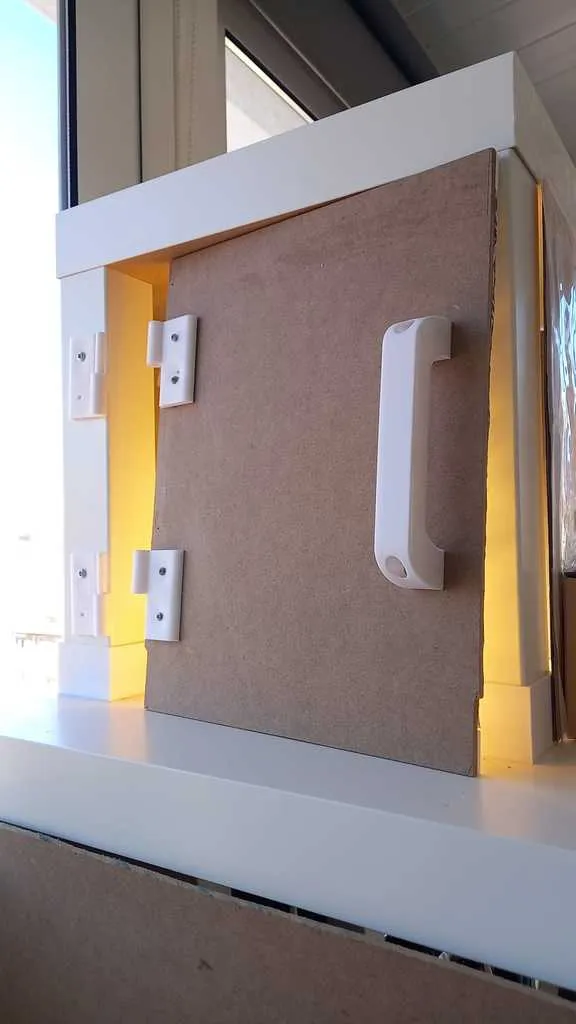

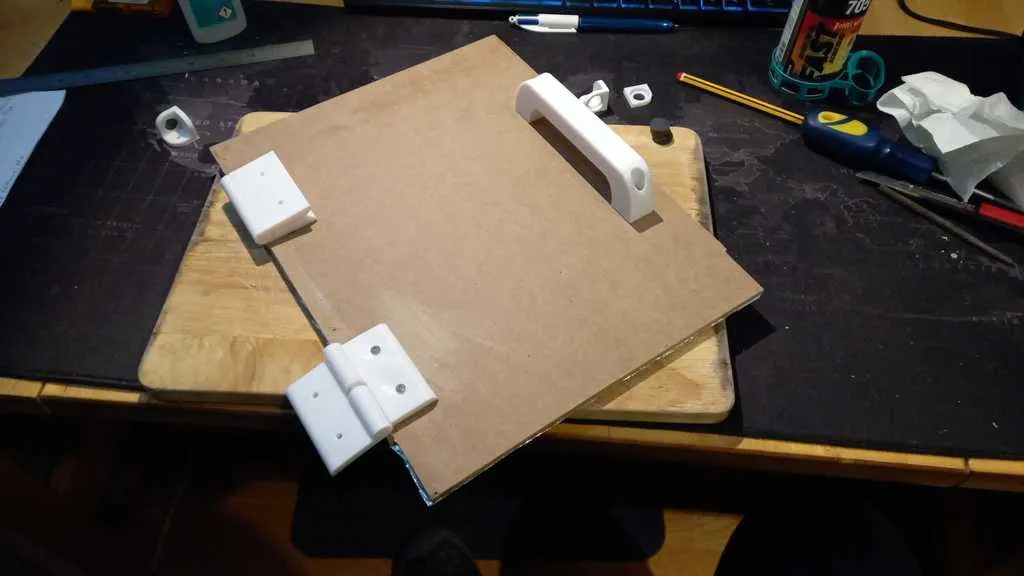

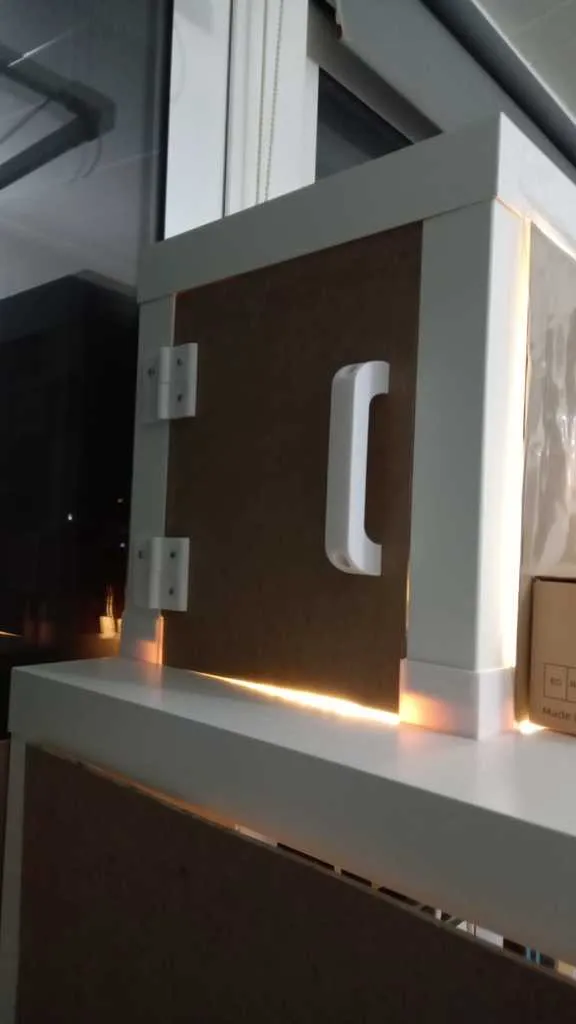

Tôi đã sử dụng chúng với chỉ 2 nam châm và 2 bản lề, để có thể để nó mở trong khi tôi thay đổi filaments, mà không cần phải để nắp ở một nơi khác, nhưng nếu các bản lề được đặt đúng cách, tôi cũng có tùy chọn tháo chúng bằng cách kéo lên, trong trường hợp tôi cần tháo tủ trên nơi chứa filaments, để có thể thực hiện cải tiến hoặc bảo trì.

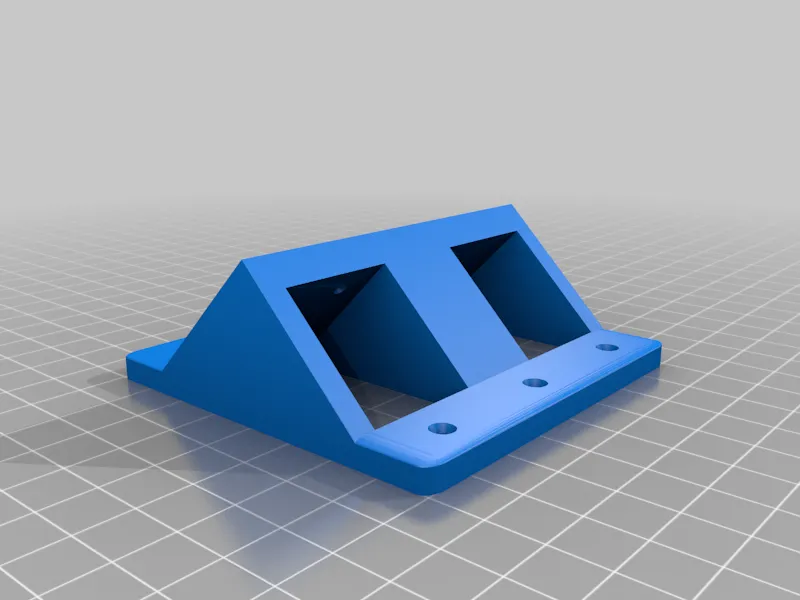

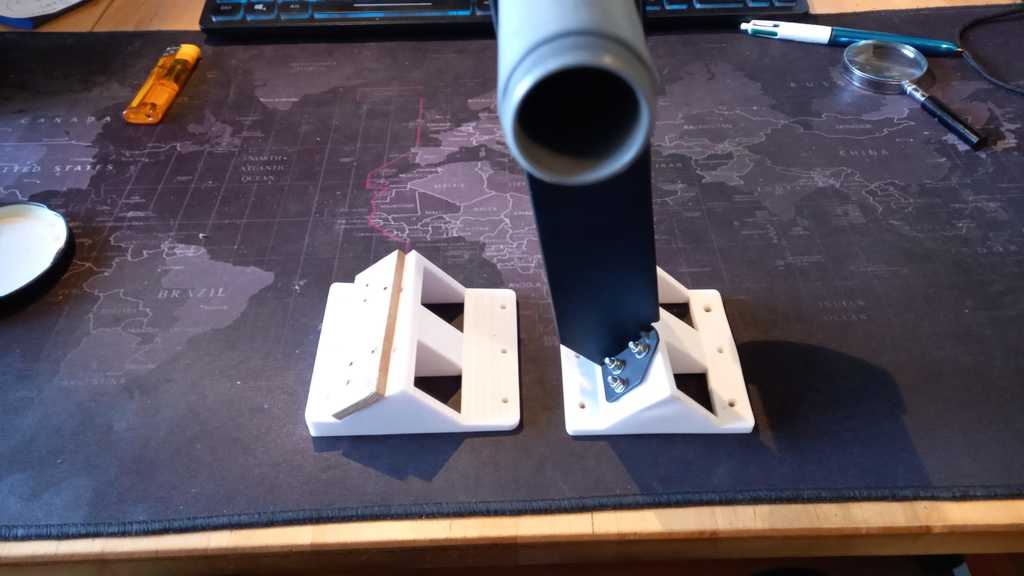

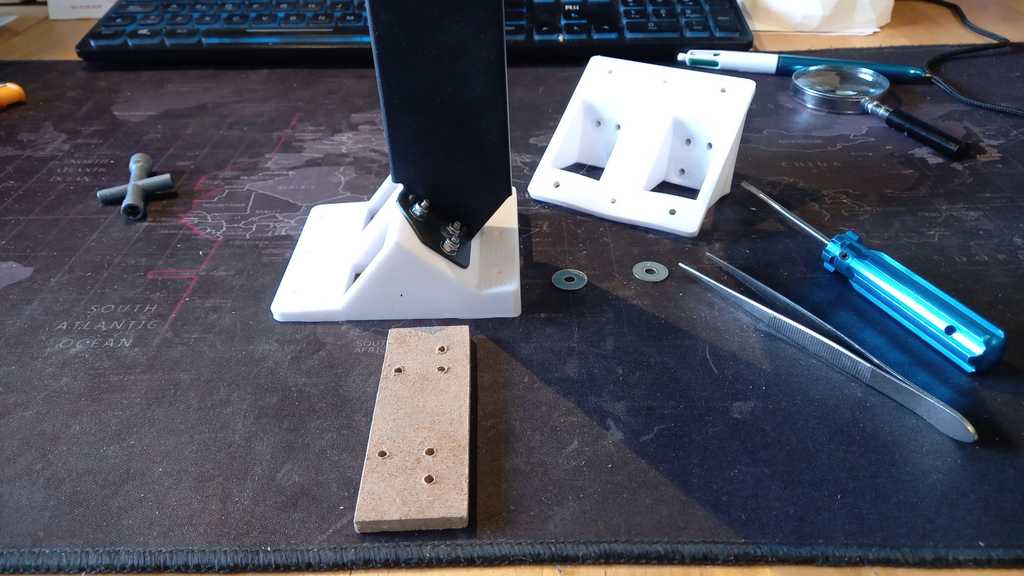

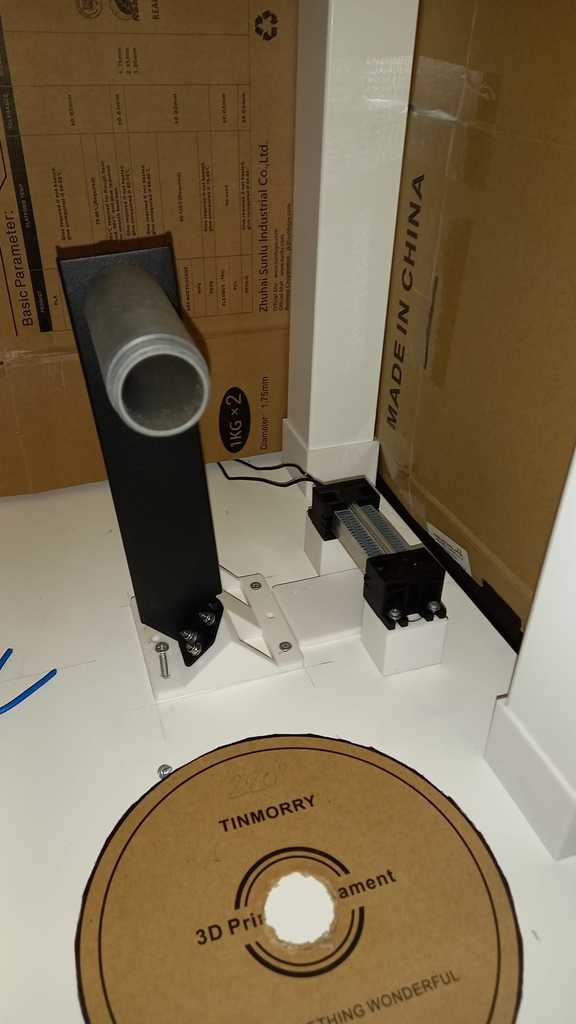

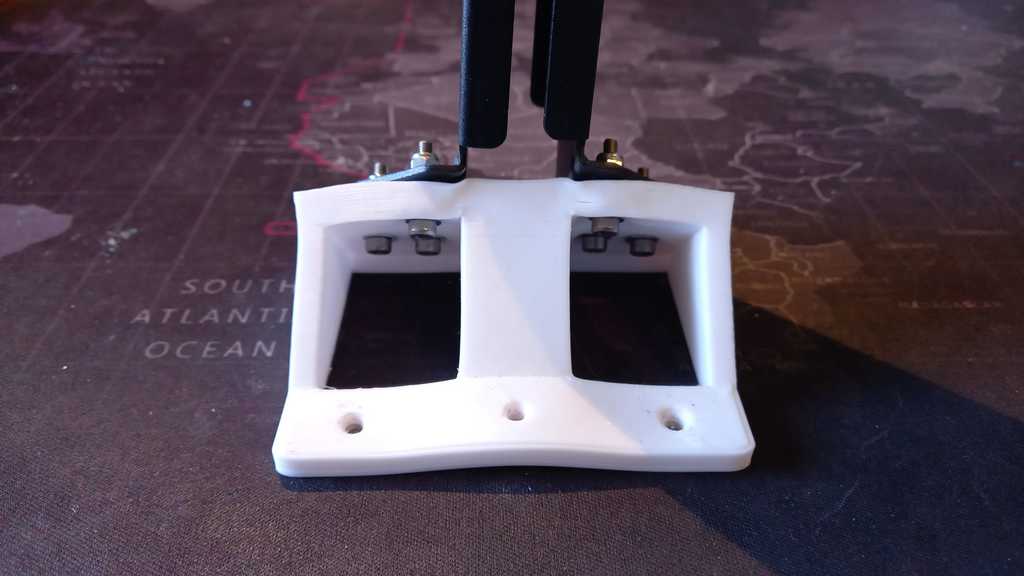

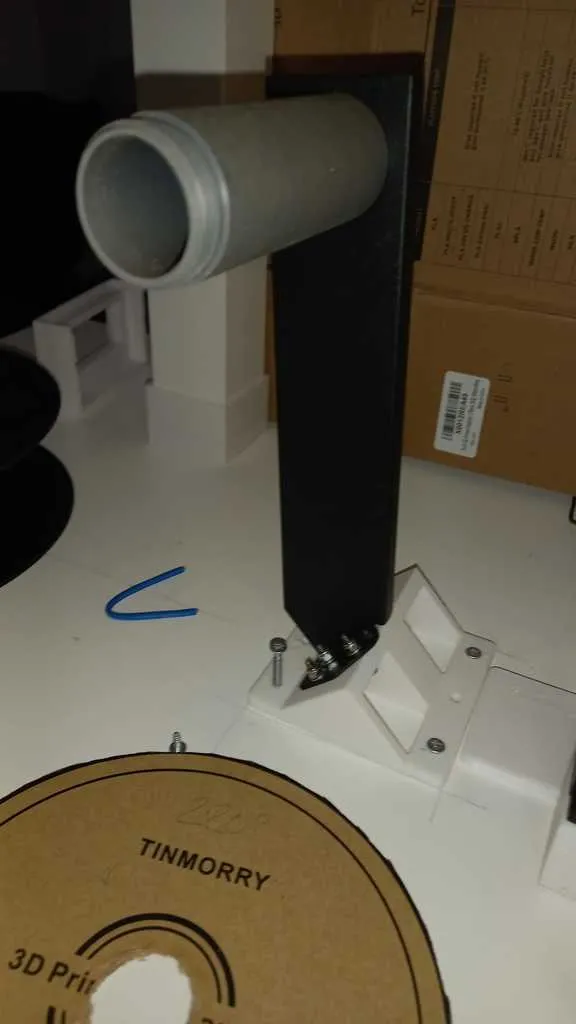

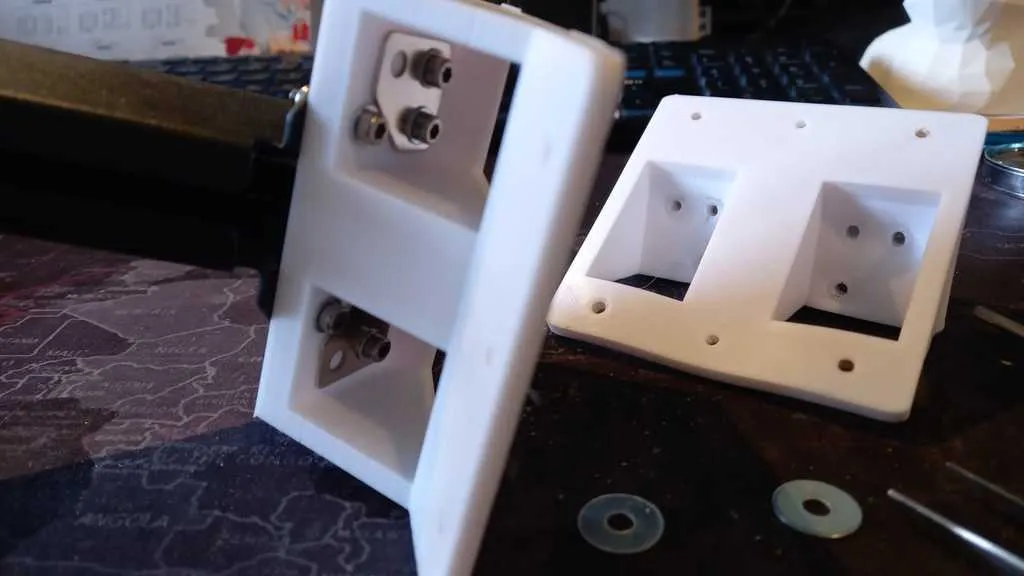

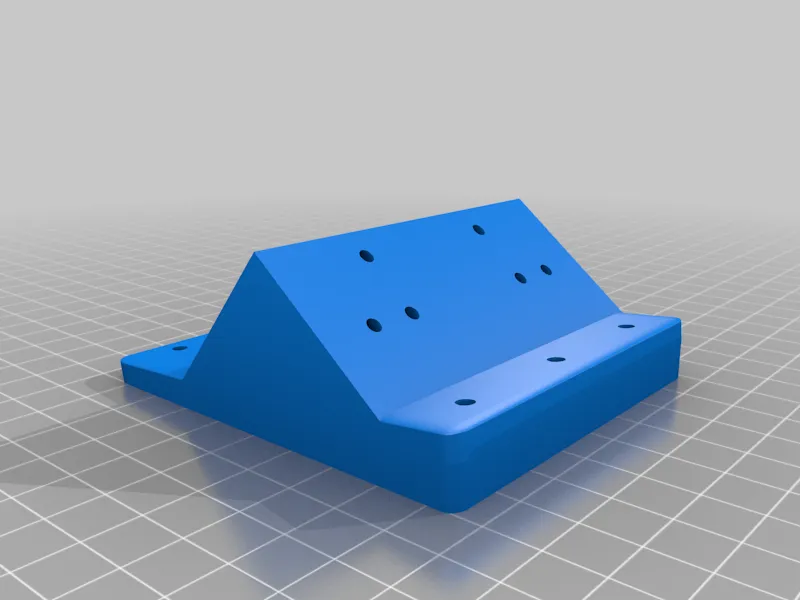

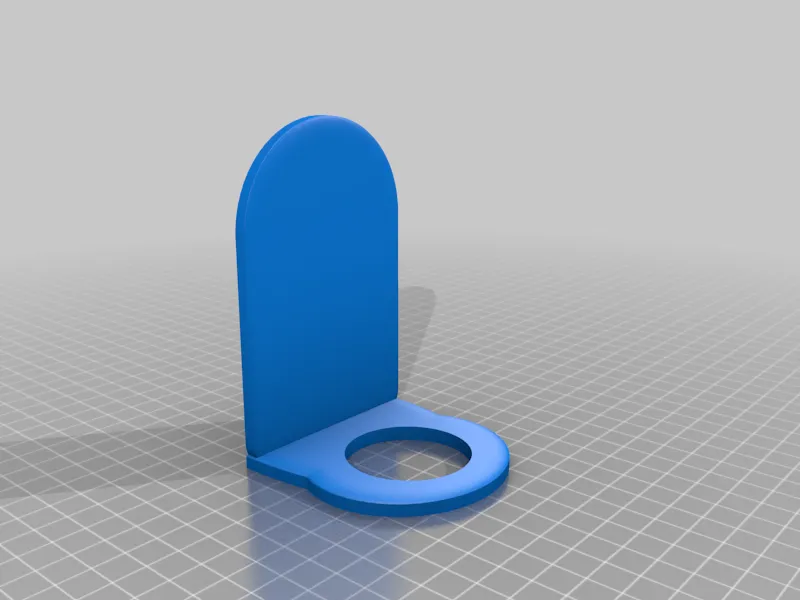

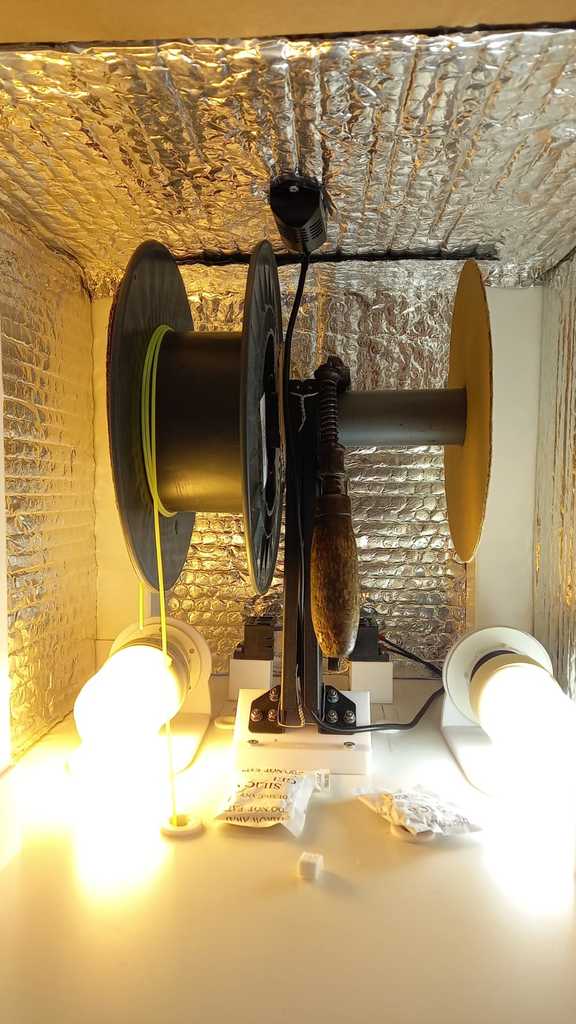

Để giữ cho giá đỡ filaments gốc của Geeetech A10M, tôi đã làm một mảnh bằng PLA, nhưng do nó bị nghiêng nên đã tạo ra đủ lực để ở nhiệt độ 50º nó bị biến dạng, khiến giá đỡ filaments dựa vào cửa bên theo cách mà tôi không thể lấy cuộn đã hết, vì vậy tôi đã cố gắng chỉnh lại, giữ nó vào giá đỡ khác và đặt một trọng lượng lên giá đỡ kia để cân bằng lực bên của cuộn mới. Rõ ràng tôi đã thiết kế giá đỡ V2 sao cho nó gần như đứng thẳng và tôi đã đặt một số tấm kim loại mà tôi có ở đó để phân bổ áp lực nhiệt lên bề mặt PLA lớn hơn, tôi đã giữ cả hai giá đỡ filaments với nhau ở trên và dưới bằng một dây, để trọng lượng của việc chỉ có một cuộn được đặt, rơi vào cả hai giá đỡ, đặt một cái kẹp nặng cho phép tôi di chuyển nó sang trái hoặc phải tùy theo trọng lượng của cuộn mà tôi sử dụng vào mỗi thời điểm (không phải lúc nào cũng nặng như nhau), và cố gắng tránh xảy ra tình huống tương tự. Tạm thời điều này sẽ cho phép tôi tiếp tục in, cho đến khi tôi hoàn thành cabin và có thể in giá đỡ bằng một vật liệu bền hơn với nhiệt độ.

Nhiều giải thích chi tiết hơn về từng thiết kế, nhưng bạn có thể tải xuống tất cả từ đây.

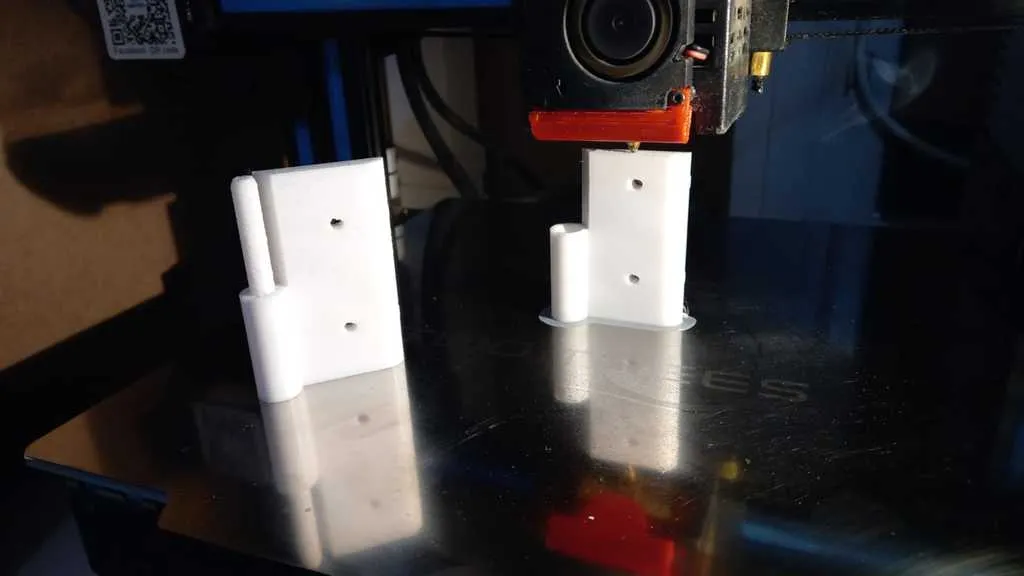

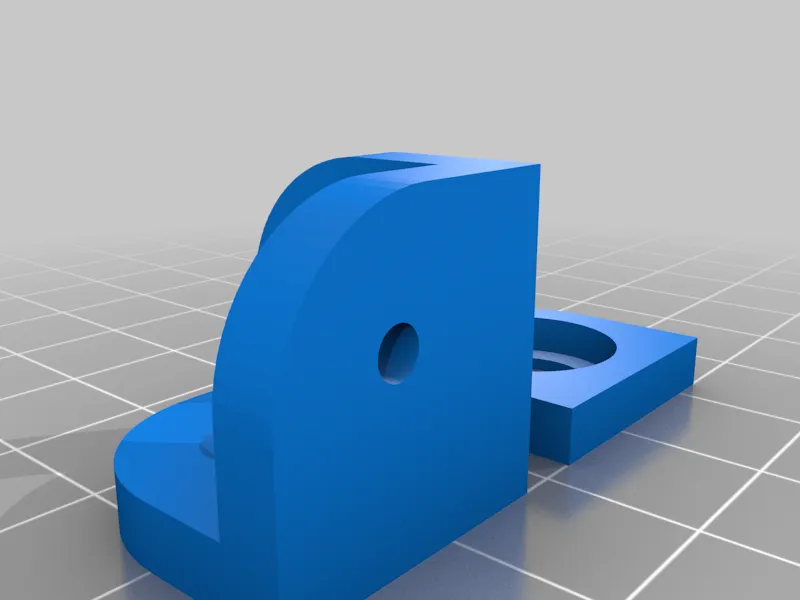

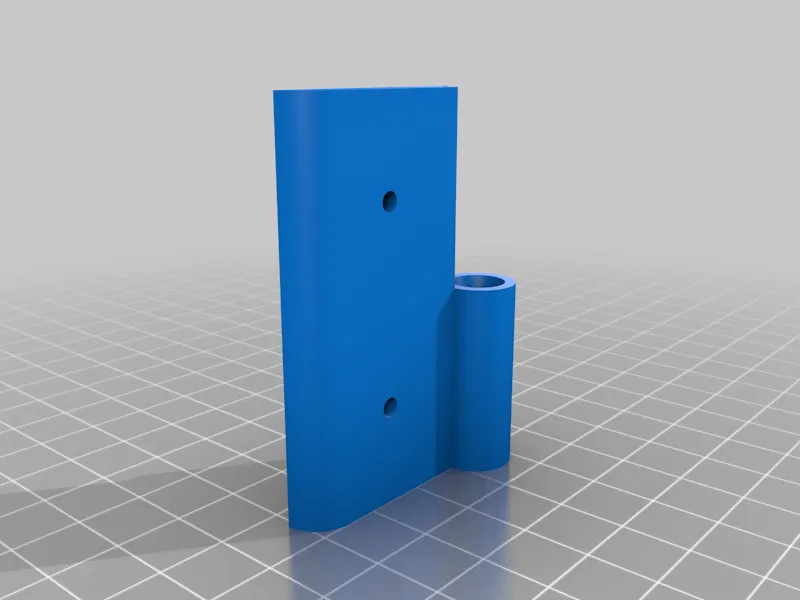

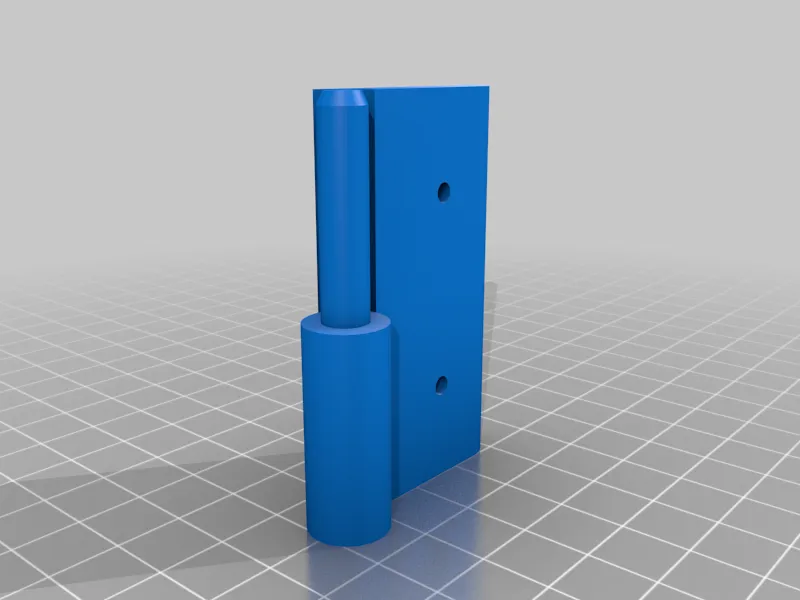

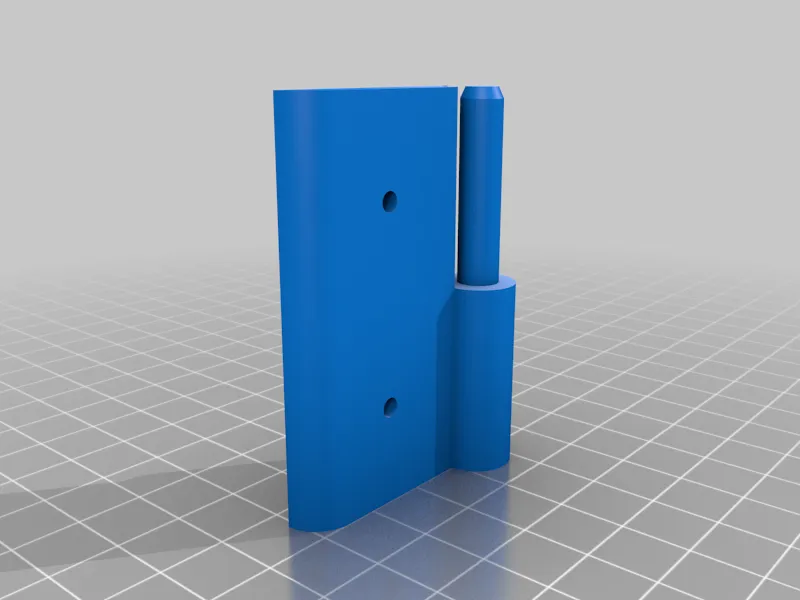

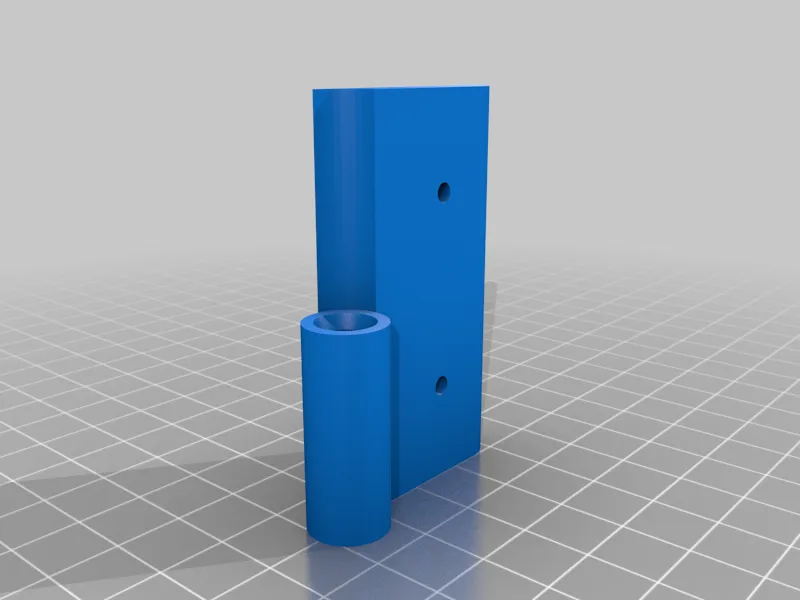

Bản lề https://www.thingiverse.com/thing:5887313

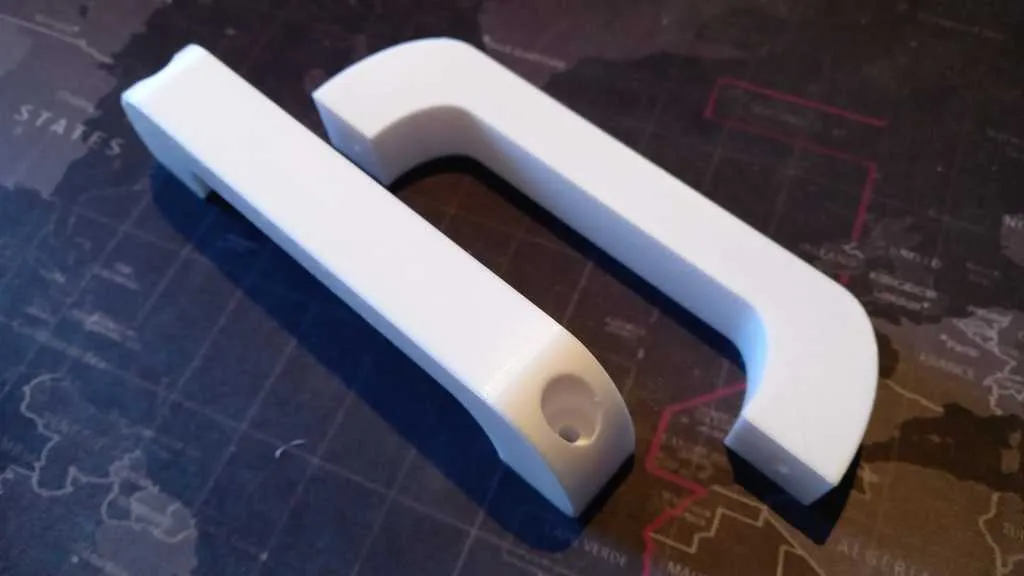

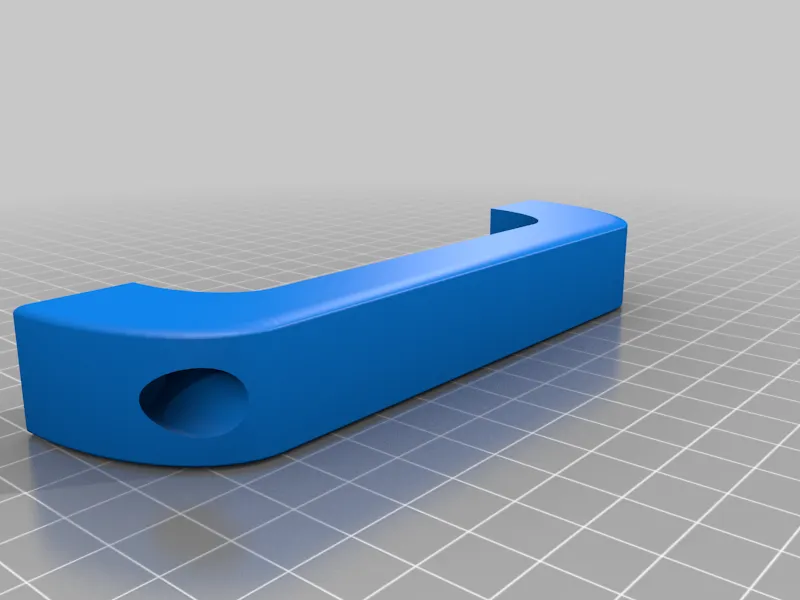

Tay nắm https://www.thingiverse.com/thing:5902131

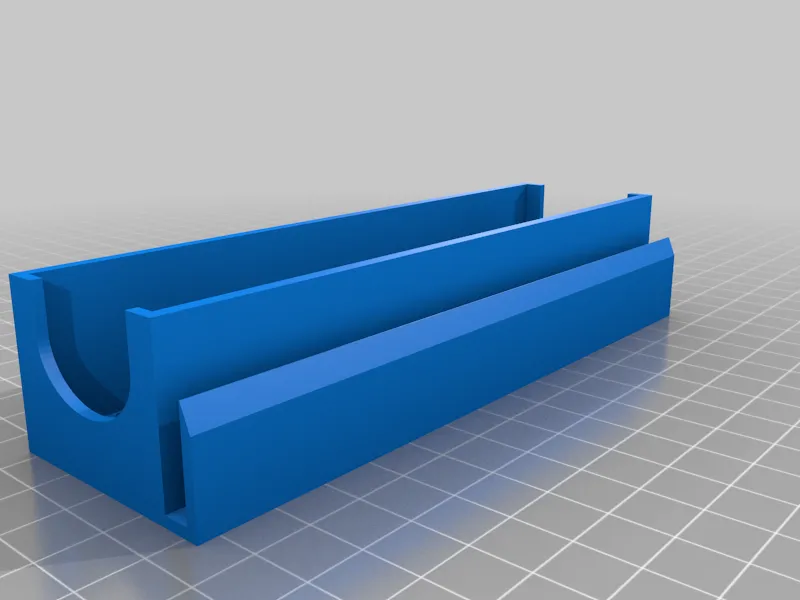

Giá đỡ khóa từ https://www.thingiverse.com/thing:5902188
