Giá treo tường taper ISO30 / BT30

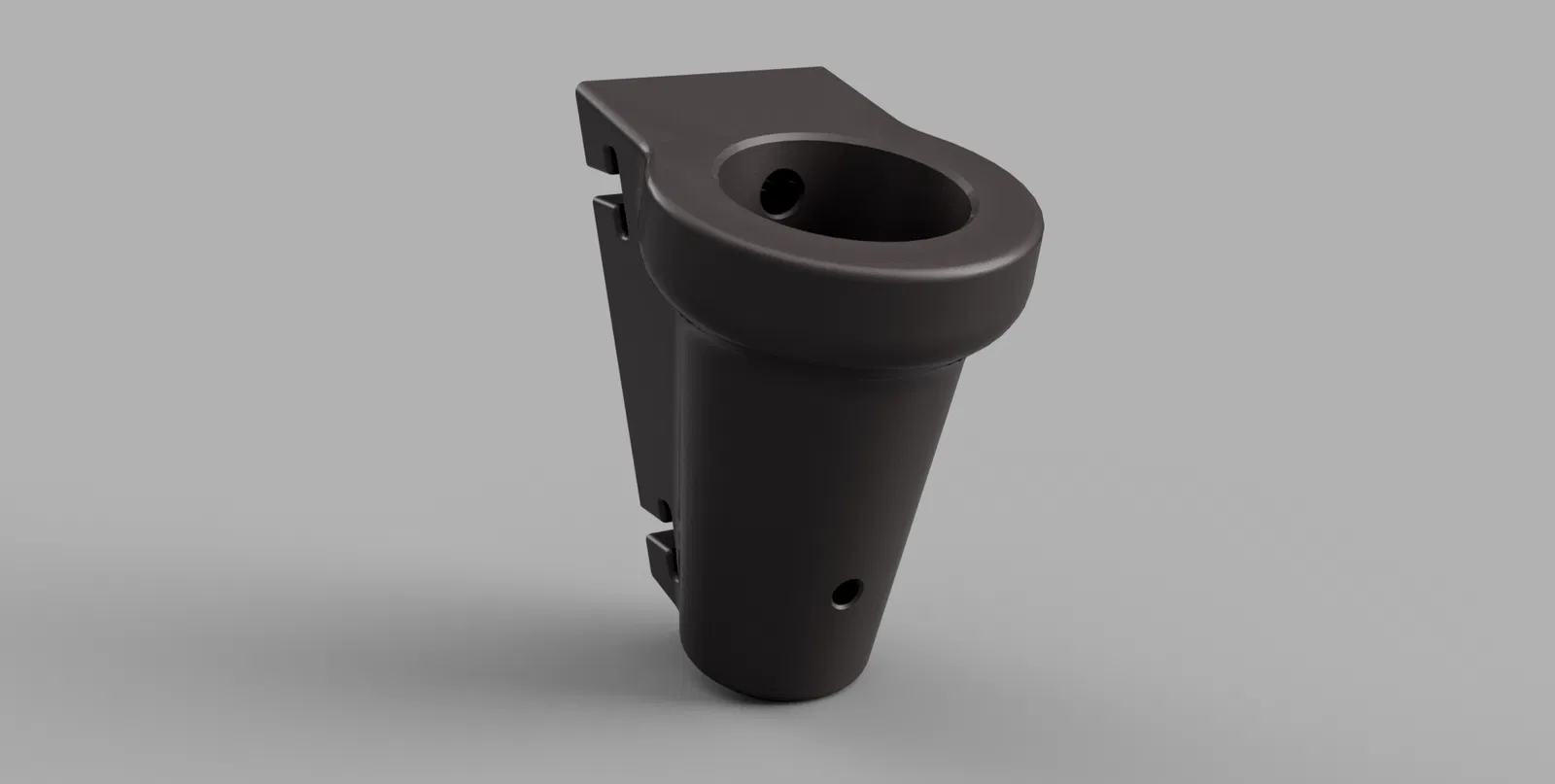

Giá treo tường cho dụng cụ ISO30 hoặc BT30 trên máy phay. Thiết kế đáy hở để hợp nhiều kiểu pull stud, bắt bằng 2 vít truss head và có lỗ chừa để đưa tua vít vào siết. Kèm 2 phiên bản.
Mô tả
Bên mình dùng cái này để treo dụng cụ (tooling) lên tường cho máy phay ZX45 ở Stockholm Makerspace.
Bạn có thể dùng cho mọi loại dụng cụ chuẩn 30-taper. Phần đáy để hở để phù hợp với nhiều kiểu pull stud khác nhau, nếu bộ tooling của bạn có dùng pull stud.
Phần mount được thiết kế để bắt bằng 2 con vít đầu dù (truss head screws). Trên holder có chừa lỗ để đưa tua vít vào siết cho chặt.

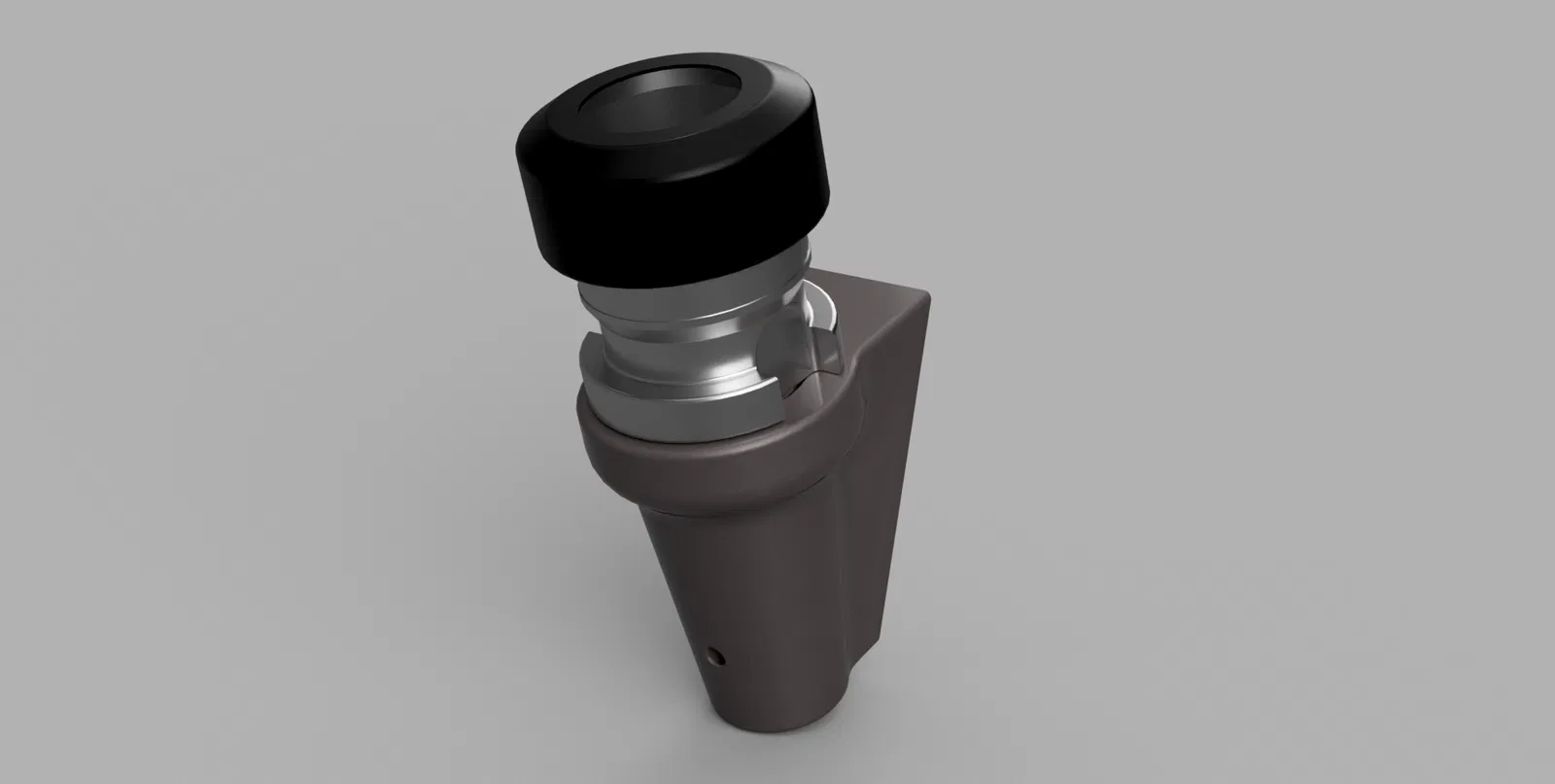

Trong file có 2 phiên bản. Bản có drive dogs hai bên là dành riêng cho BT30 tooling; còn bản ISO30 trơn thì dùng chung, gắn được cho cả hai chuẩn. Bản ISO30 cũng không bắt bạn phải cắm tool theo đúng một hướng cố định, nên mình khuyên dùng bản này.
