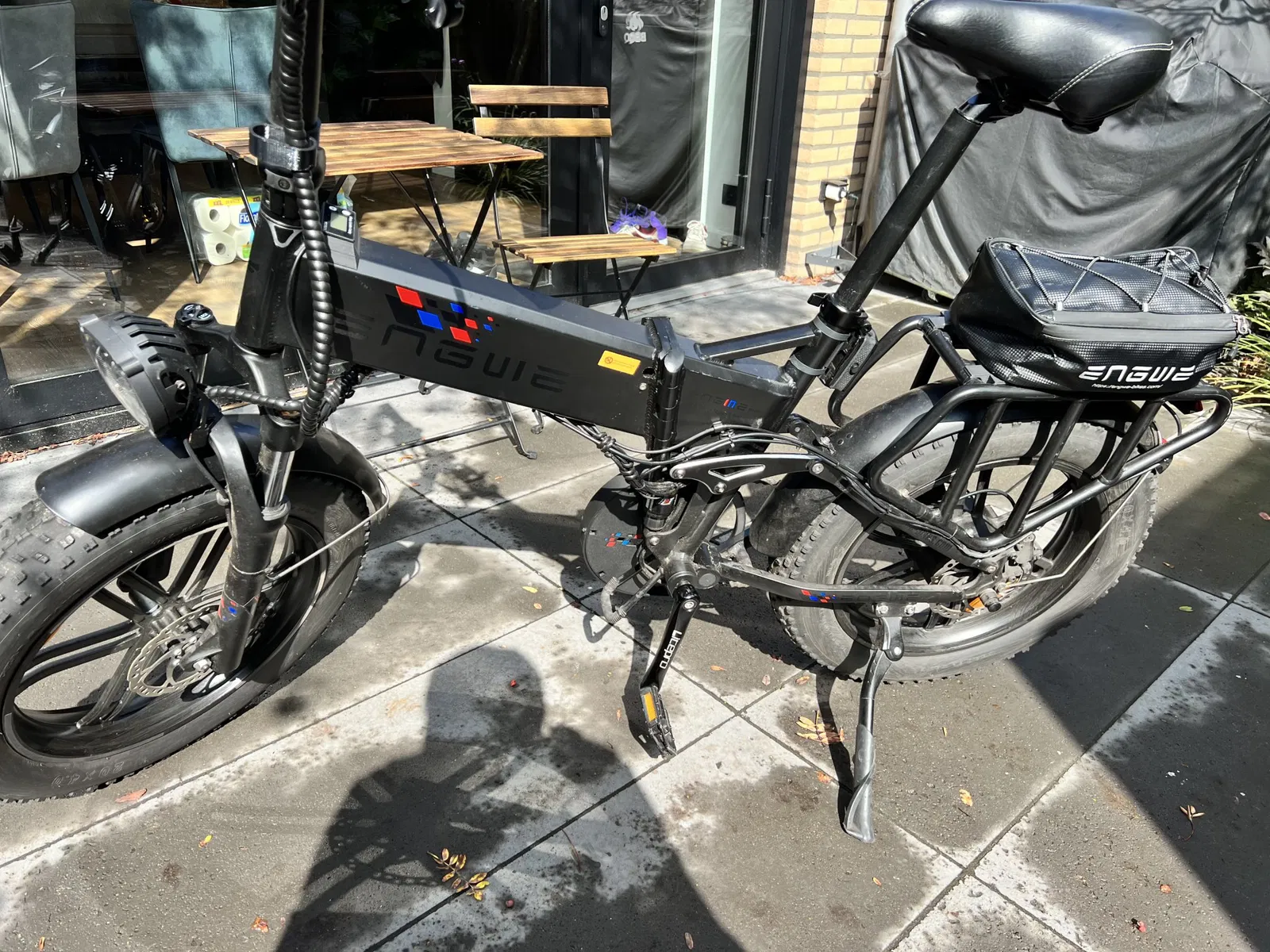

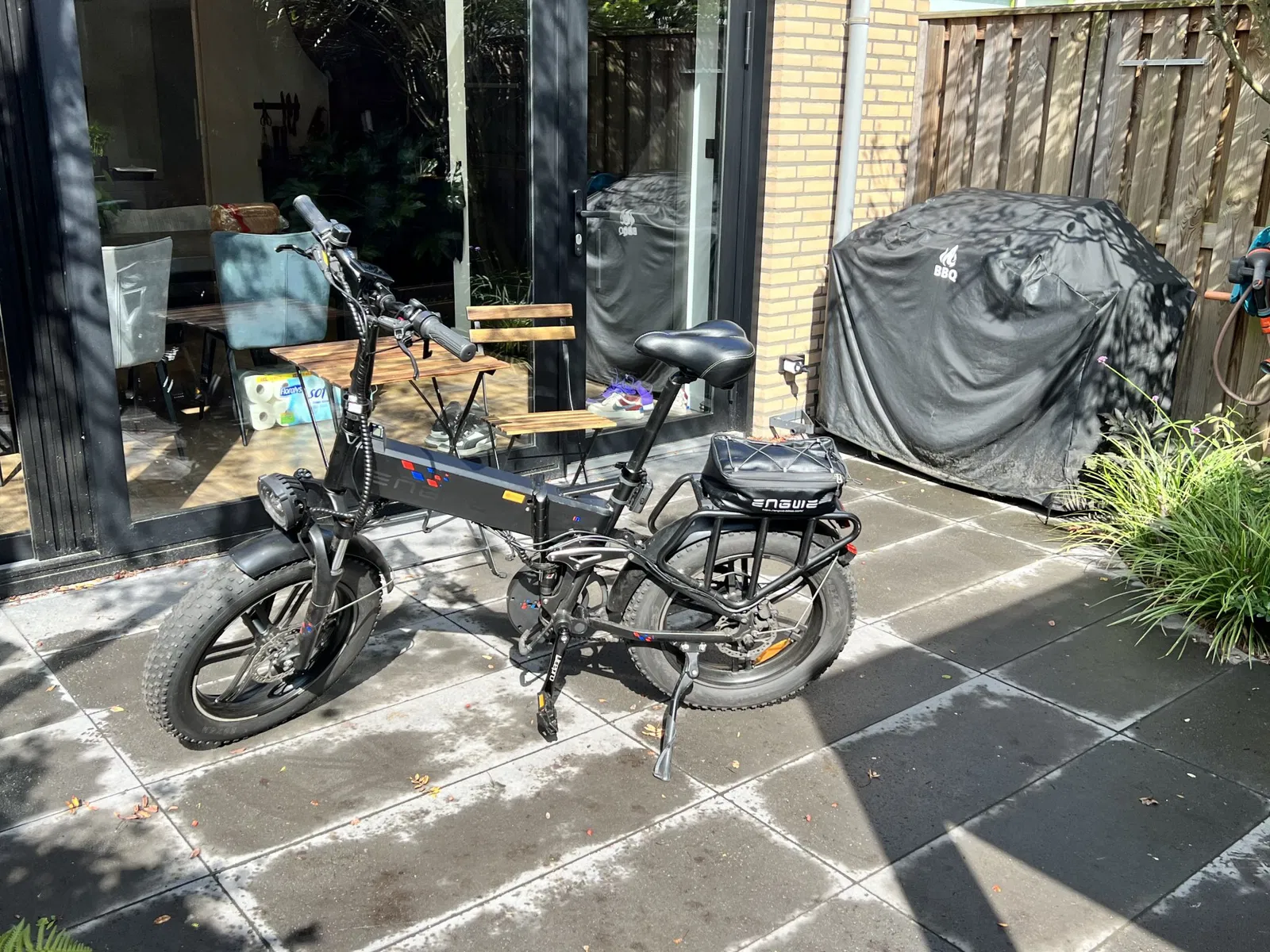

Bộ bảo vệ xích cho xe đạp fatbike Engwe Engine Pro

Bọc xích

Tôi đã làm bọc xích này vì khi con gái tôi mượn xe đạp của tôi, chiếc quần trắng (!) của cô ấy bị mắc kẹt giữa xích và đĩa xích. Tôi chưa bao giờ gặp vấn đề này, nhưng bạn biết đấy, thời trang, quần rộng, những thứ kiểu như vậy.

In ấn

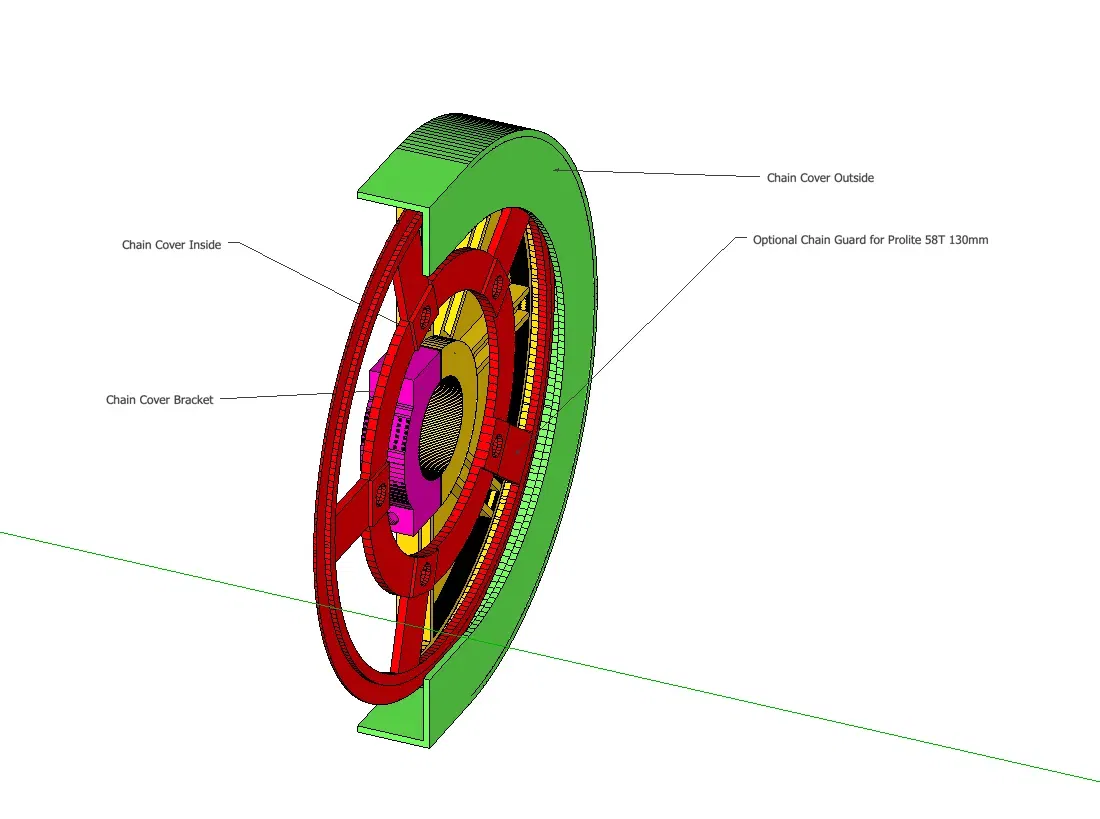

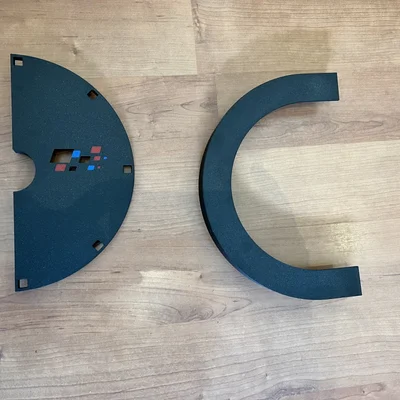

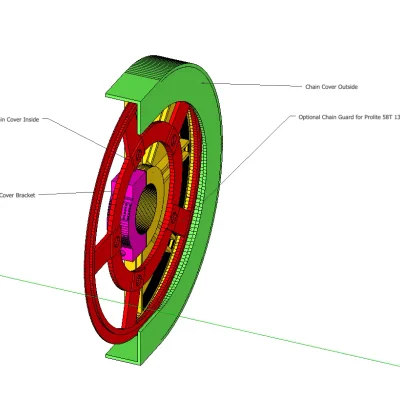

In Chain Cover Inside.stl, Chain Cover Outside.stl và Chain Cover Bracket.stl. Tôi hầu như luôn sử dụng ABS vì tôi có một chiếc Bambu X1C (eSun ABS+), nhưng PETG cũng sẽ ổn (có thể thậm chí tốt hơn, vì nó đàn hồi hơn).

Bạn cần một máy in lớn, Chain Cover Inside.stl sẽ khó lòng vừa với Bambu X1C.

Lắp đặt

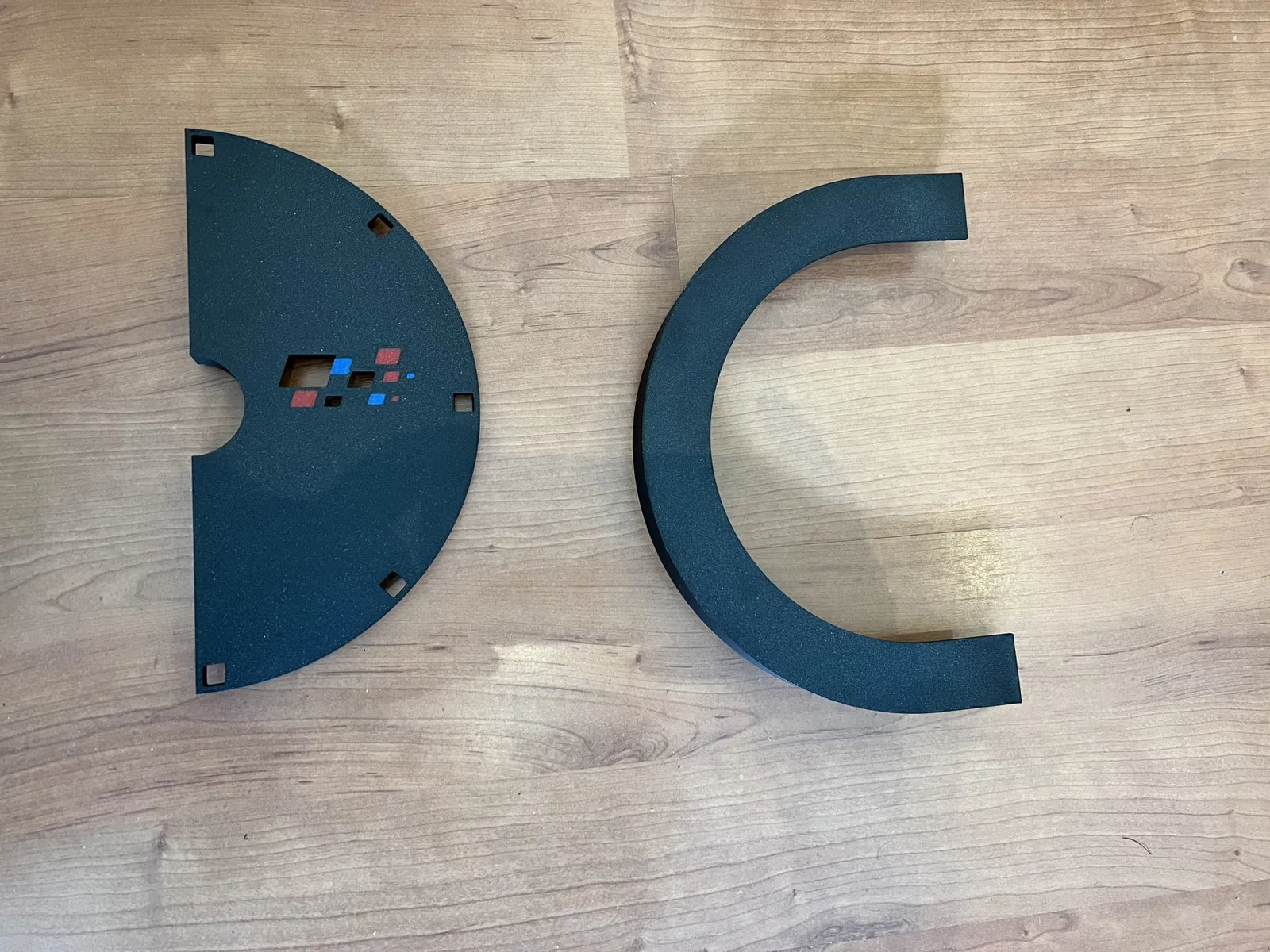

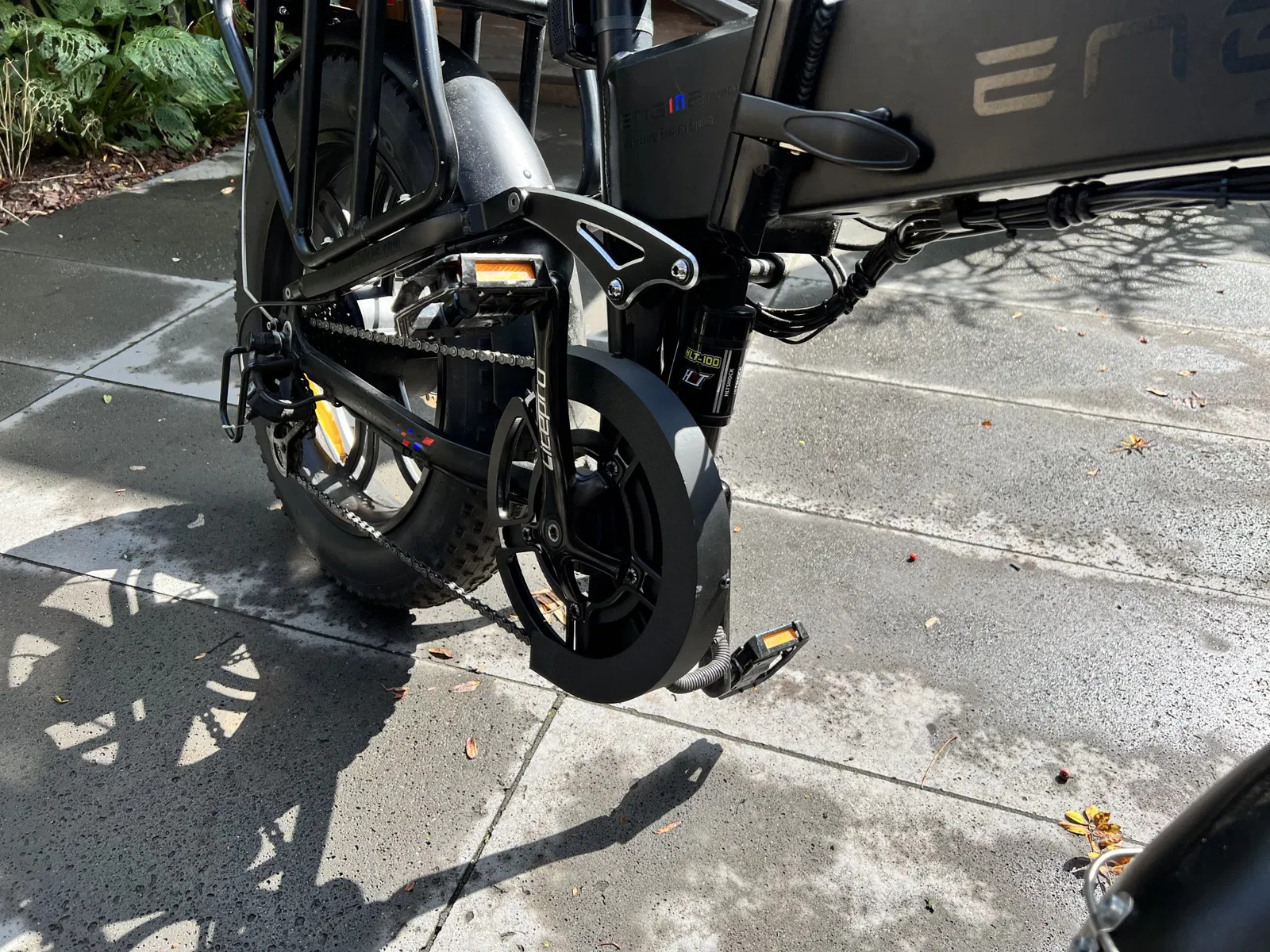

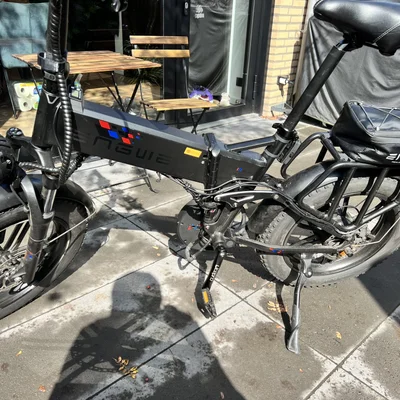

Đầu tiên lắp ráp Chain Cover Inside.stl và Chain Cover Outside.stl lại với nhau bằng ba (hoặc năm, tôi đã sử dụng ba) vít M3, đai ốc và vòng đệm. Nó hơi khó một chút, nhưng bạn sẽ làm được. Sau đó, gắn nó vào xe đạp bằng Chain Cover Bracket.stl và một lớp đệm cao su (ví dụ: lốp trong cũ). Còn có thêm một chút khó khăn nữa vì không có nhiều không gian.

Căn chỉnh cho đúng và kiểm tra bằng cách di chuyển bàn đạp lùi lại trước khi siết chặt hoàn toàn.

Tùy chọn (1): Màu sắc

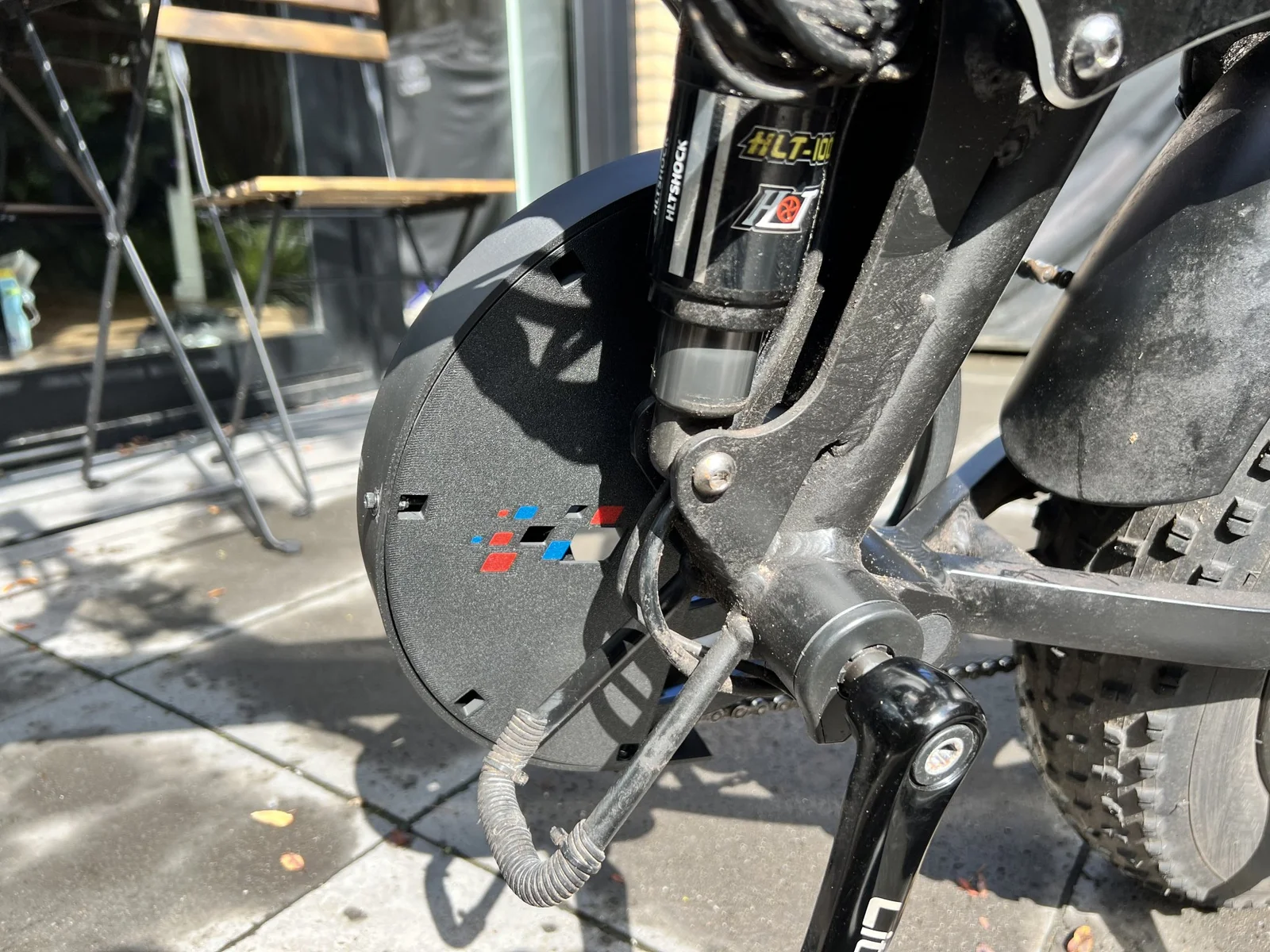

Tôi đã bao gồm Chain Cover Inside in color Bambu X1C.3mf mà bao gồm các hình nghệ thuật (hình dạng và lỗ màu) để mô phỏng các hình nghệ thuật trên xe đạp. Hình dạng cũng được bao gồm riêng biệt dưới dạng Modifier for artwork in slicer.stl

Tùy chọn (2): Bảo vệ xích

Khi bạn có một chiếc xe đạp fatbike Engwe Engine Pro, điều đầu tiên bạn muốn làm là thay thế đĩa xích bằng một cái lớn hơn, để bạn không còn quay tự do khi đi nhanh. Tôi có thể giới thiệu LitePro 58T 130mm (không có liên kết)

https://liteprobicycle.com/products/litepro-folding-bike-hollow-integrated-crank-chainwheel-sprocket-central-shaft-bicycle-positive-negative-tooth-single-chainring?_pos=3&_sid=19a35f2c4&_ss=r&variant=36727435722910

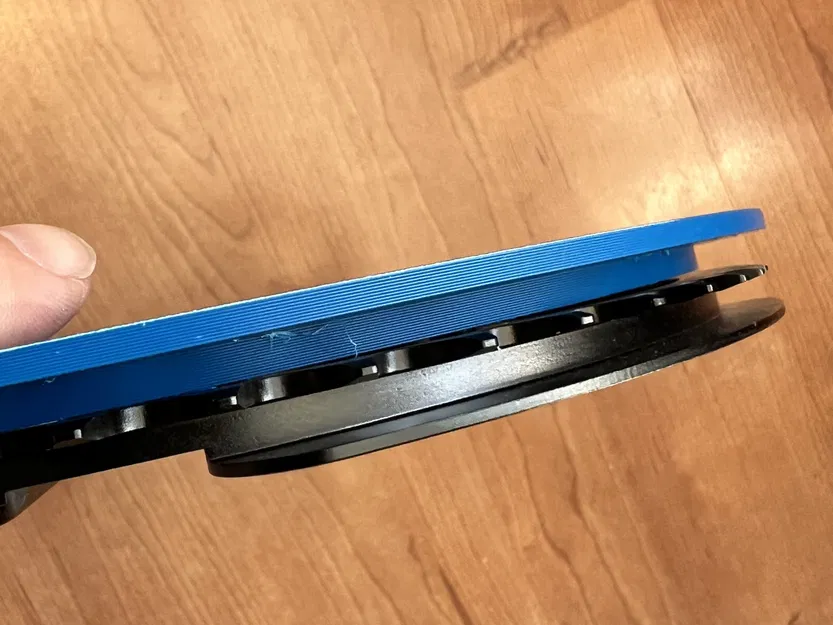

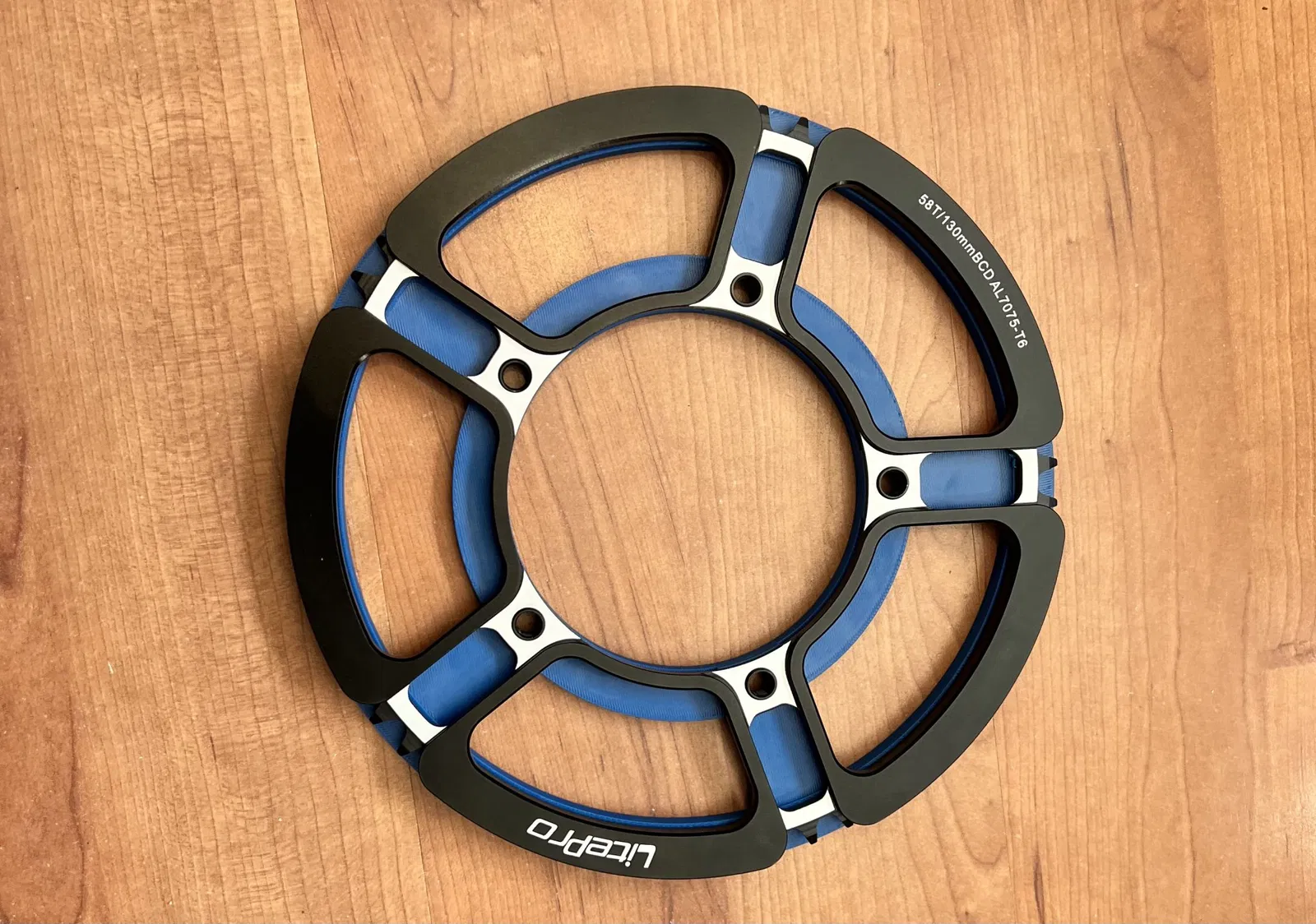

Nhược điểm của đĩa xích này là không có tấm bảo vệ bên trong nên xích có thể dễ dàng bị rơi ra. Trong các mẫu tôi đã bao gồm Tấm bảo vệ xích tùy chọn cho Prolite 58T 130mm rev 2.stl để giảm thiểu vấn đề này. Biên độ rất nhỏ, vì vậy quãng đường bạn đi có thể khác nhau.

Hướng dẫn lắp ráp: đặt bàn đạp giữa tấm bảo vệ xích (ở bên trong) và đĩa xích (ở bên ngoài). Lưu ý: phiên bản ‘rev 1’ được lắp đặt ở bên trong cùng với đĩa xích, để bàn đạp được lắp đặt sau cùng (ở bên ngoài). Tuy nhiên, tôi thấy rằng xích không thẳng với cách đó và có rất ít khoảng trống ở bên trong. Rev 2 đã giải quyết vấn đề này.
