Leaf Door Stopper v2 – Miếng chặn cửa hình chiếc lá

Các nguyên tắc thiết kế dùng trong mẫu này giống với mẫu này. Mình hơi chán vì chỉ có một kiểu “lá chặn cửa” thôi, nên mới làm thêm bản này. Thay vì dùng Fusion 360 thì mình dùng Tinkercad để ai cũng có thể tự thiết kế chiếc lá của riêng mình. Xem hướng dẫn bên dưới.

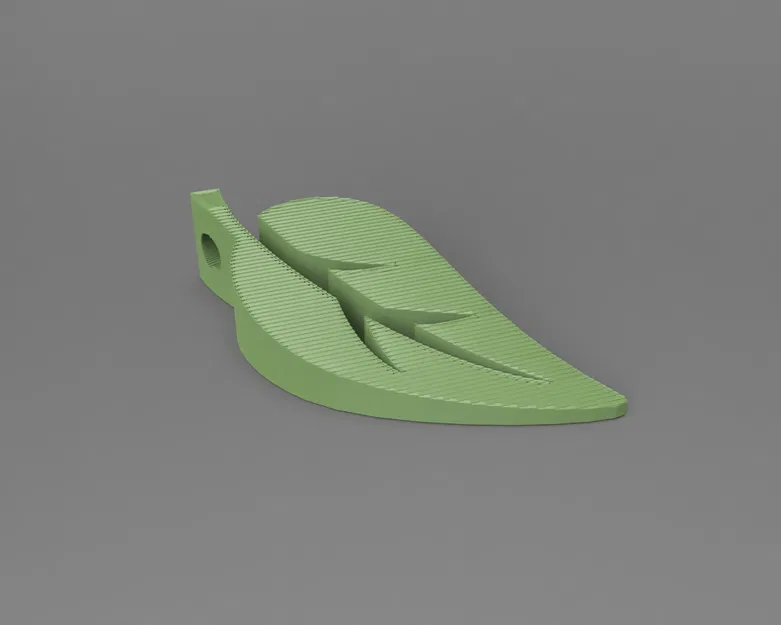

Một cái chặn cửa đơn giản nhưng nhìn giống như một chiếc lá rụng. Ở phần cuống có một cái lỗ để bạn có thể treo miếng chặn lên tay nắm cửa. Mình dùng một cái clamp. Dùng dây (rope) cũng được.

Bạn có thể in bằng nhiều loại vật liệu: loại dẻo (flexible) hoặc loại cứng (rigid). Mình đã test PLA và TPU.

Bạn có thể scale lên/xuống theo mọi trục để phù hợp nhu cầu.

Vector SVG chiếc lá gốc: https://www.svgrepo.com/svg/434965/leaf

Tạo leaf door stopper của riêng bạn bằng Tinkercad

1. Tải một file SVG hình chiếc lá. Mình khuyên chọn hình đơn giản. Nhớ tôn trọng license. Ví dụ: https://www.svgrepo.com/svg/434965/leaf
2. Import SVG vào Tinkercad và scale sao cho kích thước khoảng dài 75mm và cao 20mm. Chỉnh chiều rộng để giữ đúng tỉ lệ.

3. Dùng một khối wedge để tạo độ nghiêng. Giữ phần hình vẽ ở phía trên, đừng cắt mất. Đừng cắt phần cuống.


4. Tạo một cái lỗ bằng cylinder để bạn có thể treo miếng chặn khi không dùng.

5. Export rồi đem đi in thôi! Chúc bạn in vui!
