Giá đỡ lưỡi cưa Bosch Pick and Click cho bộ dụng cụ M và L

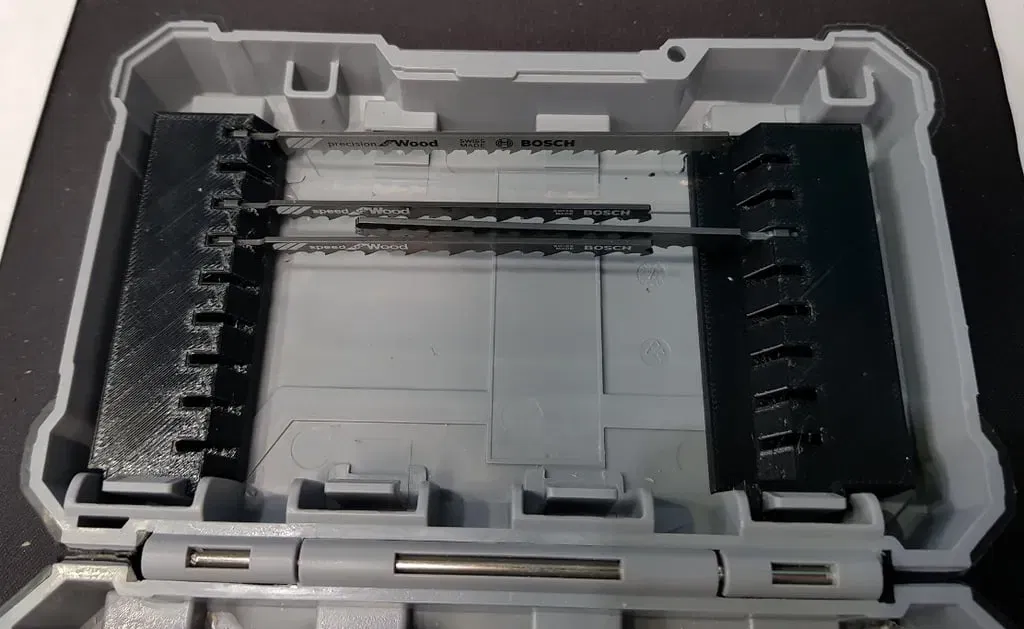

Những cái này phù hợp với Bosch Pick and Click Case M (2608522362) & L (2608522363). Sự khác biệt không rõ ràng ngay lập tức nhưng L cho phép kẹp ở cả hai bên của vỏ và M chỉ ở một bên.

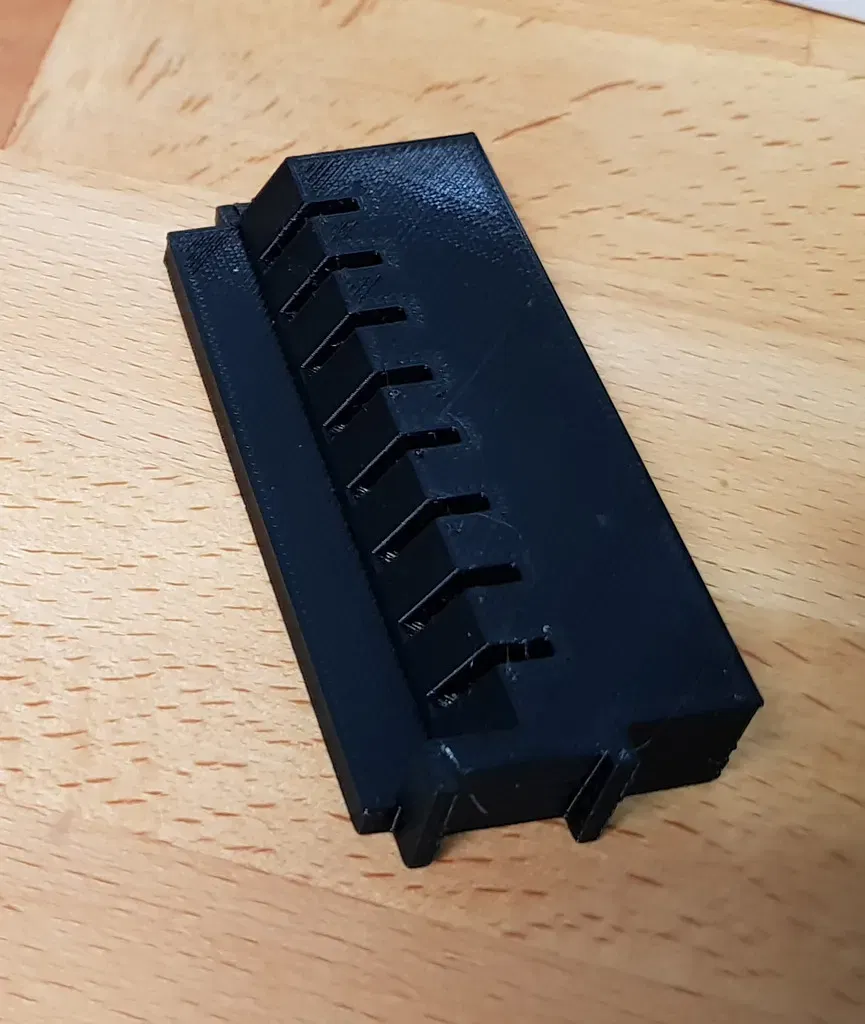

Thiết kế lại giá đỡ CC2224Max vì nó không phù hợp với bất kỳ lưỡi T-shank nào của tôi. Các lưỡi khác nhau về độ dày (1.2mm đến 1.7mm) vì vậy các khe này rộng 2mm. Chèn lưỡi theo một góc (10° cho chính xác) và sau đó hạ chúng xuống để khóa vào phần nhô ra của T-shank. Tôi đã nghĩ về một khóa trượt tác động vào phần trên của T-shank nhưng quyết định giữ cho nó đơn giản - đó là một cải tiến bạn có thể thực hiện nếu bạn thấy chúng rơi ra.

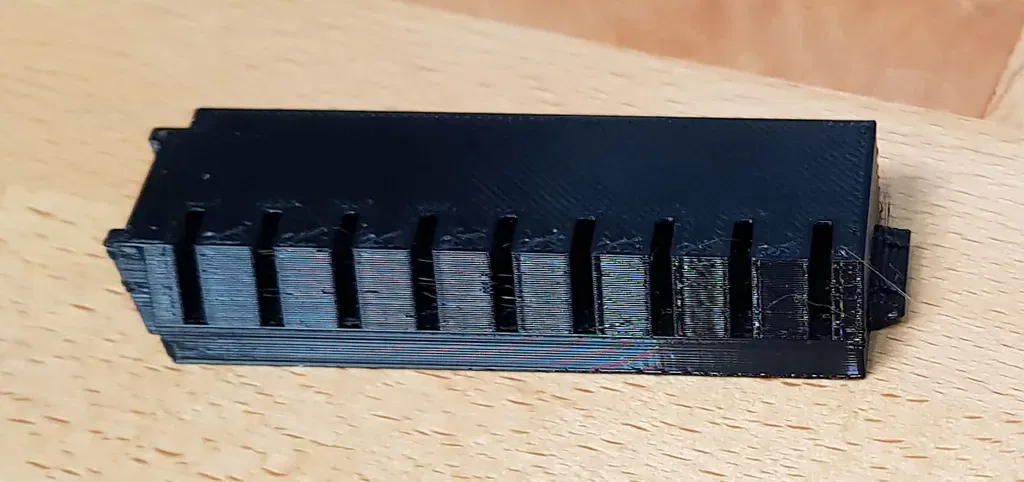

Tôi đã giảm mật độ đóng gói của các lưỡi để dễ dàng lấy từng lưỡi ra. Kẹp trên có thể lưu trữ các lưỡi chỉ hướng ngược lại để bù đắp cho điều đó. Độ lệch của kẹp trên là vì tôi có một lưỡi dài 117mm. Độ lệch tạo không gian cho điều đó.

Các tệp STL được cung cấp cho cả hai phần và kẹp trần (để tùy chỉnh cho bất kỳ công cụ nào bạn muốn). Tệp bước cho cả hai phần và riêng biệt cho kẹp. Tệp f3z cho Fusion 360 chứa tất cả các phần.
