Cò Nỏ Trung Hoa - Bản Thép (Chinese Crossbow Trigger - Steel Edition)

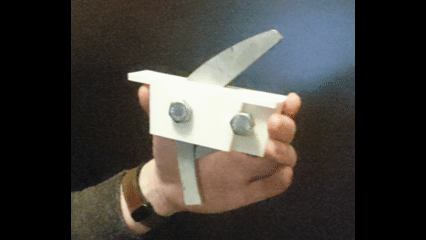

Các chi tiết thép cắt laser đã về tới rồi! Lắp lại trơn tru không gặp vấn đề gì hết. Mọi thứ cứ thả vô là khớp, thiệt sự không thể tin nổi!

Mấy chi tiết thép nặng thiệt. Mình đánh giá thấp cảm giác nặng tay của nó. Trọng lượng làm cho cò bóp “crisp” hơn hẳn, phần “teeth” tự muốn rơi/chúi về phía trước, và khi reset thì cò cũng có xu hướng tự rớt về trước.

Nói chung hành trình làm nguyên cây crossbow vẫn tiếp tục, nhưng do sắp tới Tết Nguyên Đán nên mấy phần bổ sung chắc phải ít nhất một tháng mới xoay vòng xong.

Cảnh báo:

Đây là mô hình mang tính giáo dục và không предназнач để chịu tải thực tế, vì phần housing vẫn đang là STL.

Mô hình này là gì:

Đây là bản làm tiếp theo của một dự án phục dựng cơ cấu nỏ (crossbow) đồng cổ Trung Hoa. Sau khi test hình học bằng PLA, mình thấy chỉ cần chỉnh nhẹ là các chi tiết có thể làm khá dễ bằng thép hoặc nhôm với máy laser cutter. Sắp tới mình dự định làm luôn một mô hình crossbow hoàn chỉnh.

Lưu ý: đây là prototype và sẽ còn thay đổi liên tục. Các chi tiết nhìn chung không hoán đổi qua lại được với những thiết kế trước.

Xem mẫu trước tại đây:

Về mẫu này:

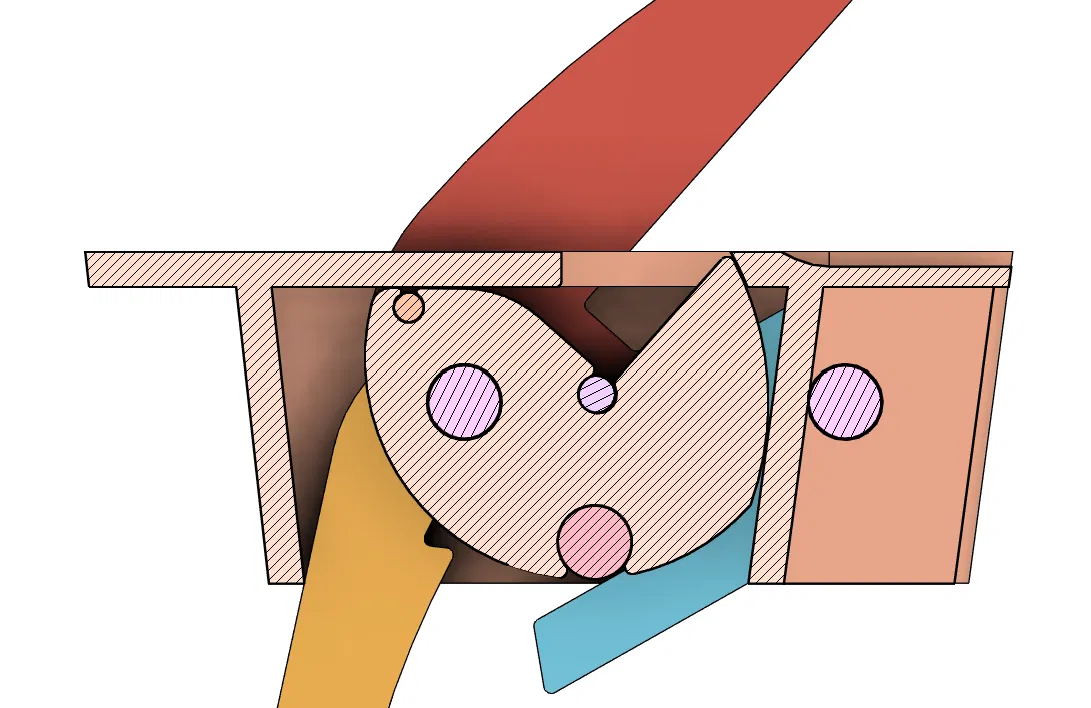

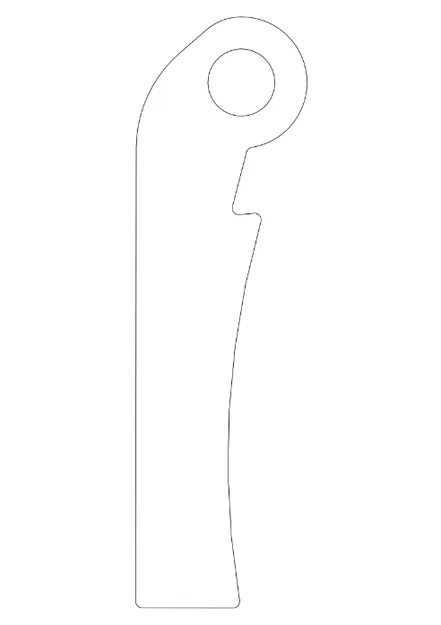

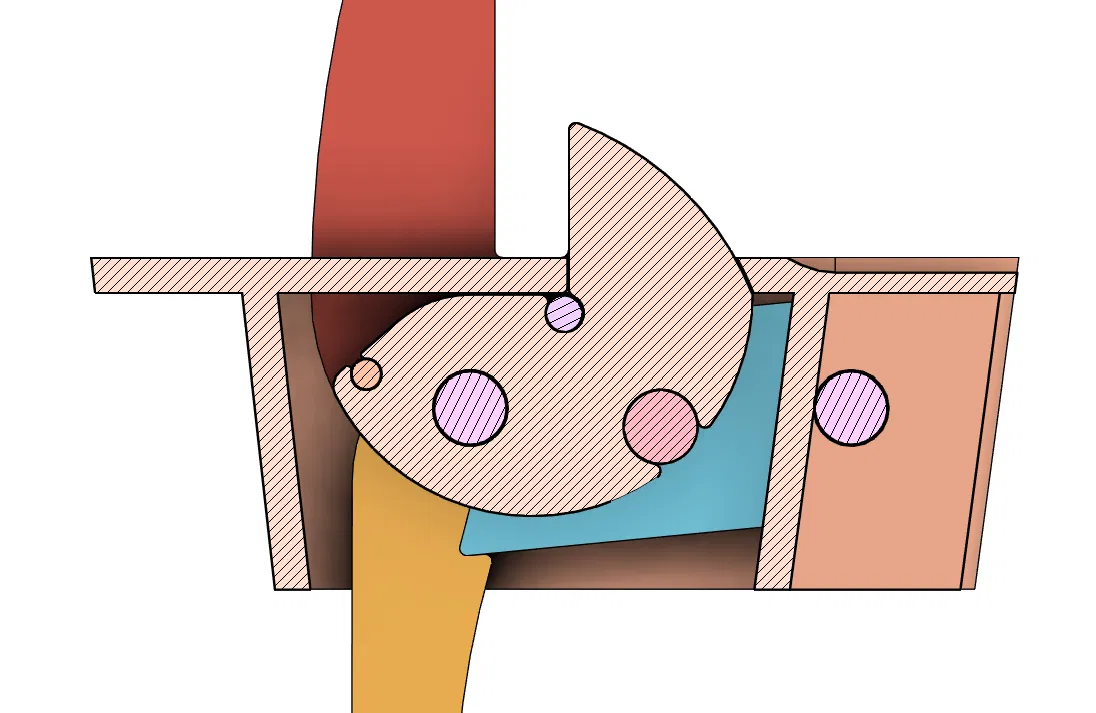

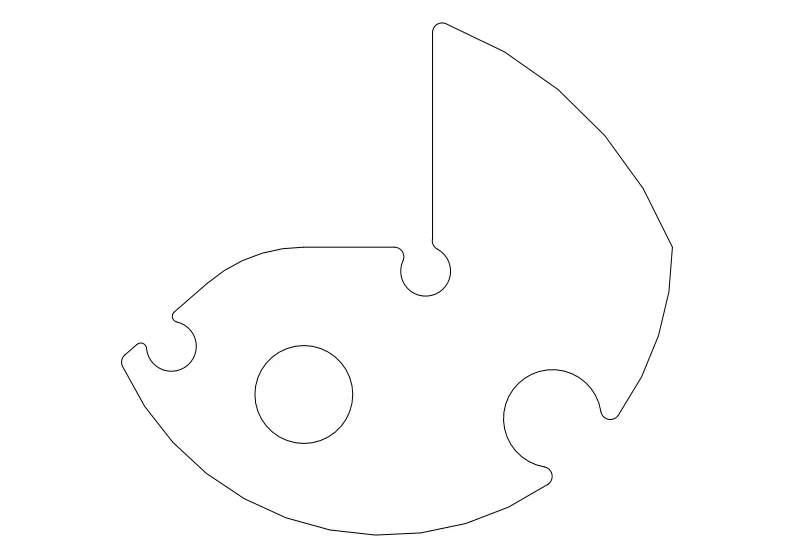

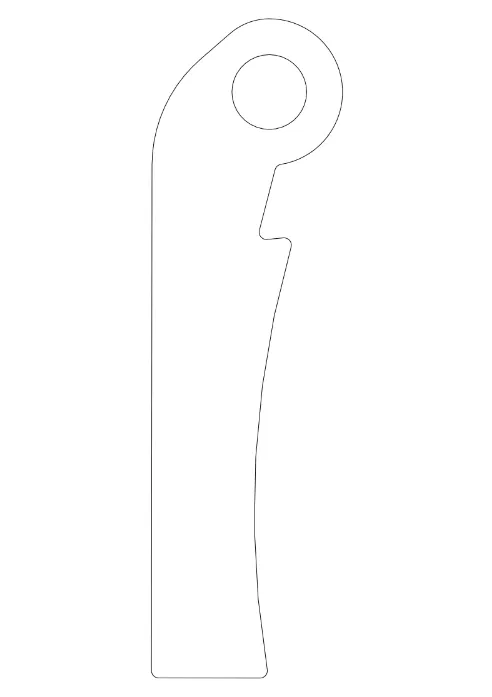

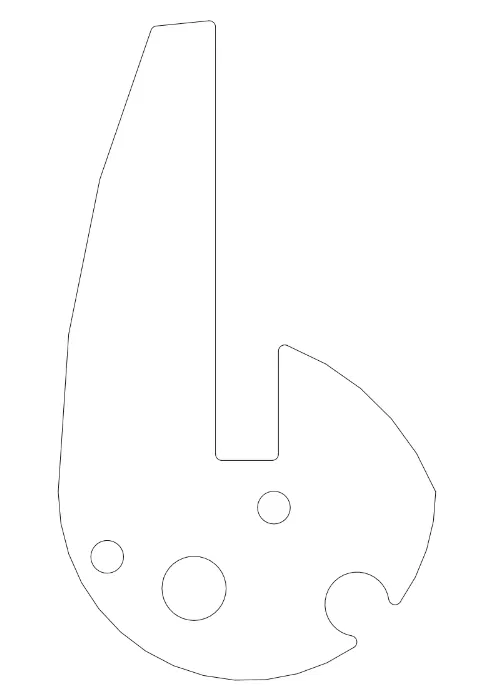

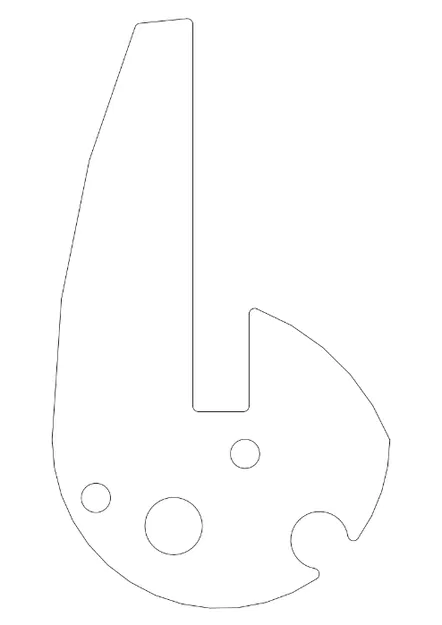

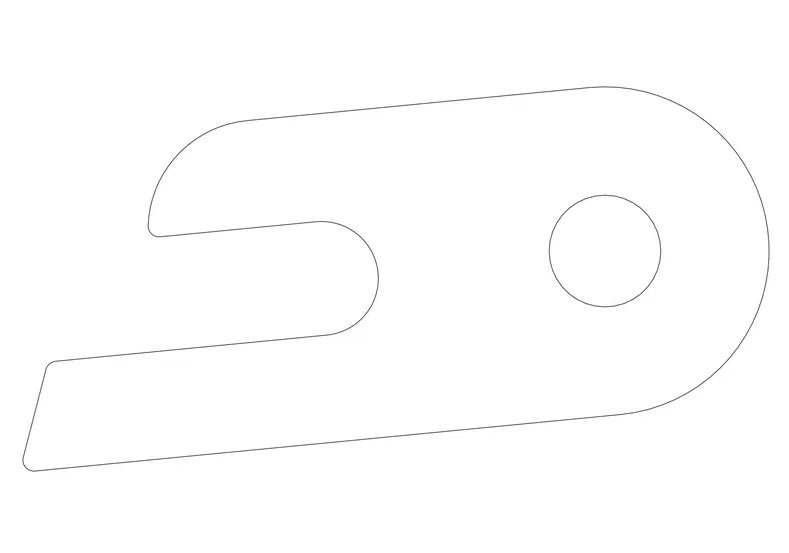

Thay vì STLs cho các chi tiết trigger, mình đăng các file DXF của những phần này để dùng cho cắt laser. Hai chi tiết “teeth” cần cắt từ phôi dày 8mm, còn trigger và sear cắt từ phôi dày 10mm. Phần housing vẫn sẽ in PLA, vì trong kế hoạch hiện tại cho crossbow hoàn chỉnh thì housing sẽ không chịu lực.

Ngoài ra, bạn sẽ cần chuẩn bị 1x ty thép D10mm x L26mm làm chốt ăn khớp sear (sear engagement pin), và 2x ty D5mm x L26mm cho Teeth Stop Pin và Trigger Stop Pin. Bạn cũng sẽ cần 2x ốc M10x45 để làm chốt pivot cho toàn bộ cụm.

Độ hở (clearance) được để hơi rộng có chủ đích cho phiên bản đầu tiên này.

Các phần cần có (chỉ cụm trigger):

Danh sách

Số lượng

Vật liệu

Housing

1

PLA

TeethMain

1

Thép 8mm

TeethAux

1

Thép 8mm

Sear

1

Thép 10mm

Trigger

1

Thép 10mm

Bu lông M10x45

2

Mua sẵn

Ty D10mm x L26mm

1

Mua sẵn

Ty D5mm x L26mm

2

Mua sẵn

Cho ai tò mò, đây là bản mock-up của cây crossbow hoàn chỉnh:

Đại khái dựa theo kiểu như cái này:
