Ngàm gắn nổi trần cho Gira DualQ Rauchmelder (Smoke detector) – lỗ đi dây bên hông

ENG:

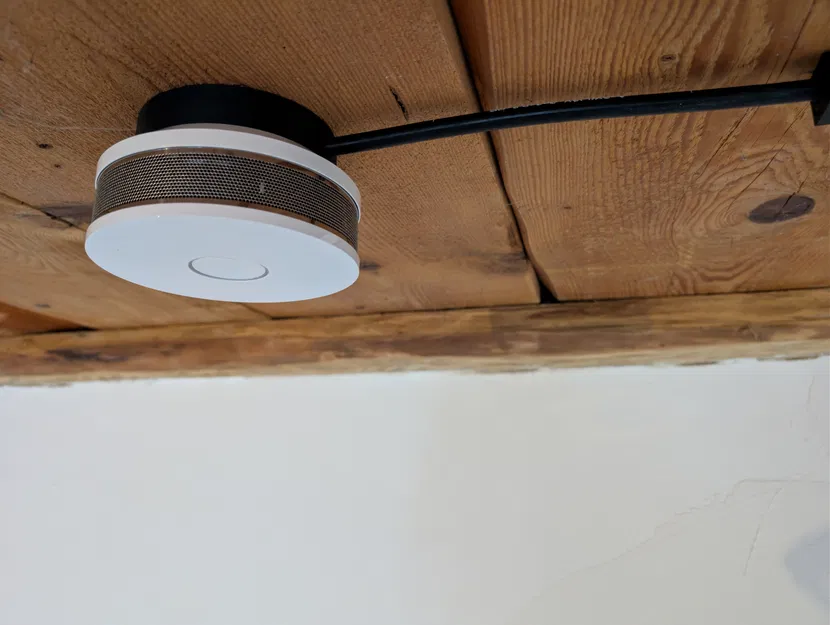

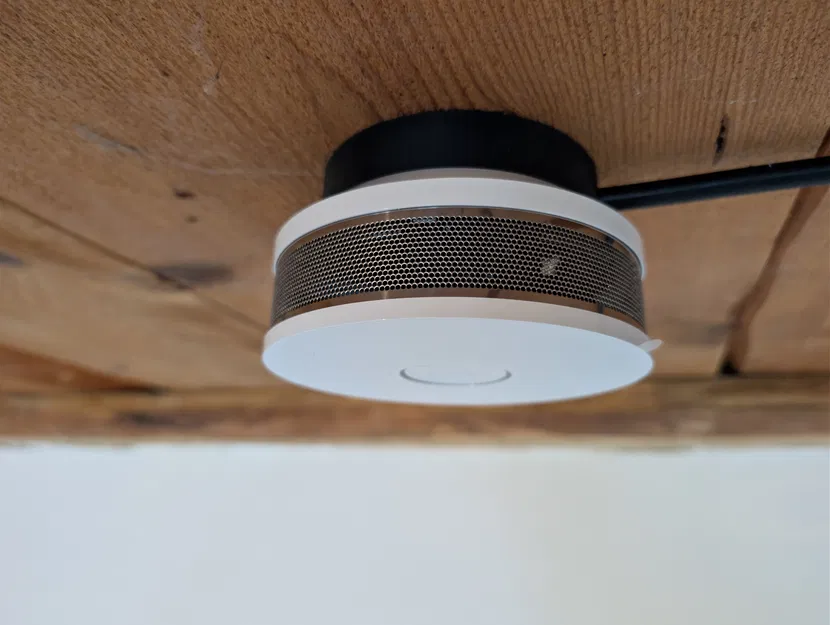

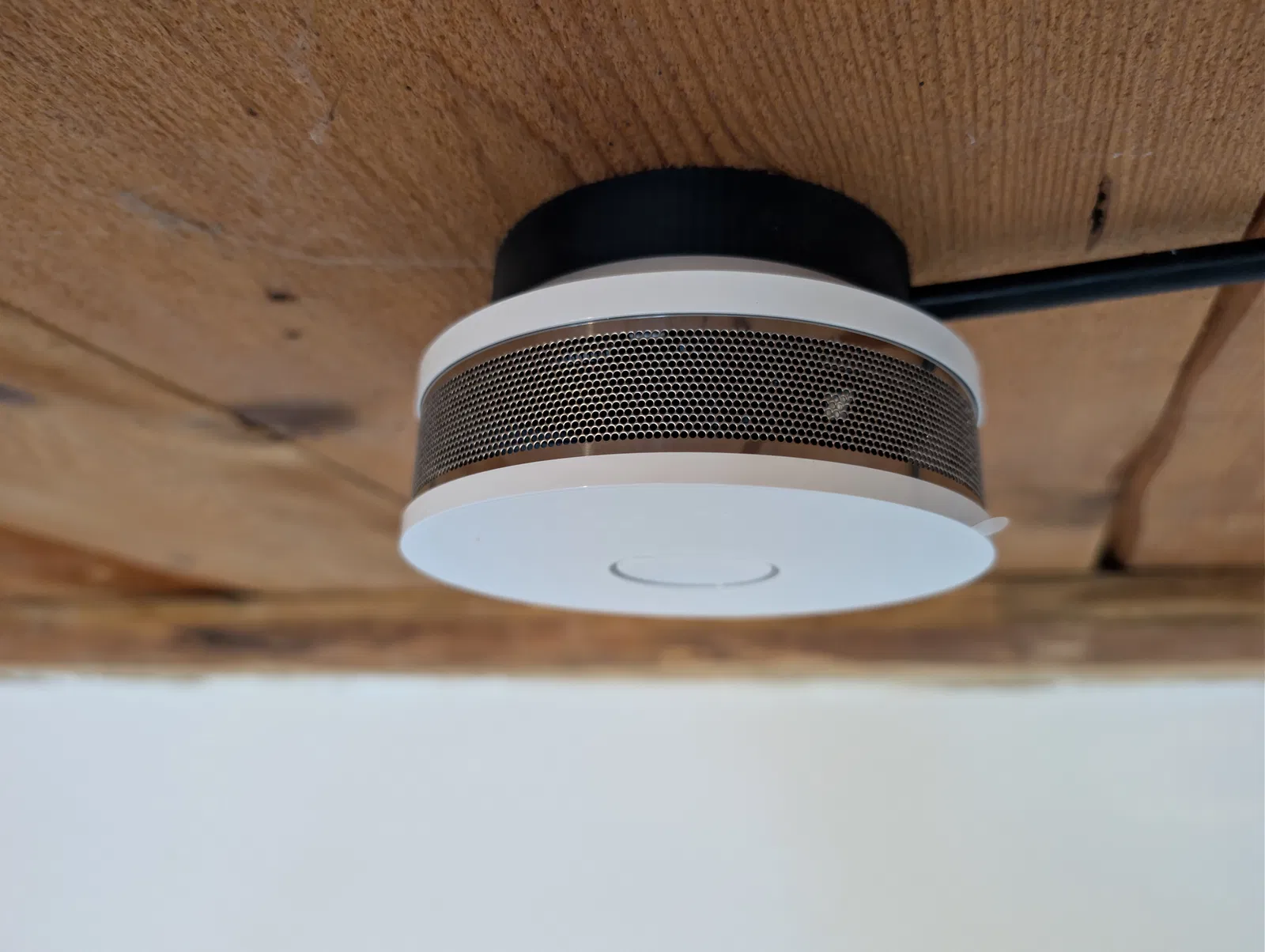

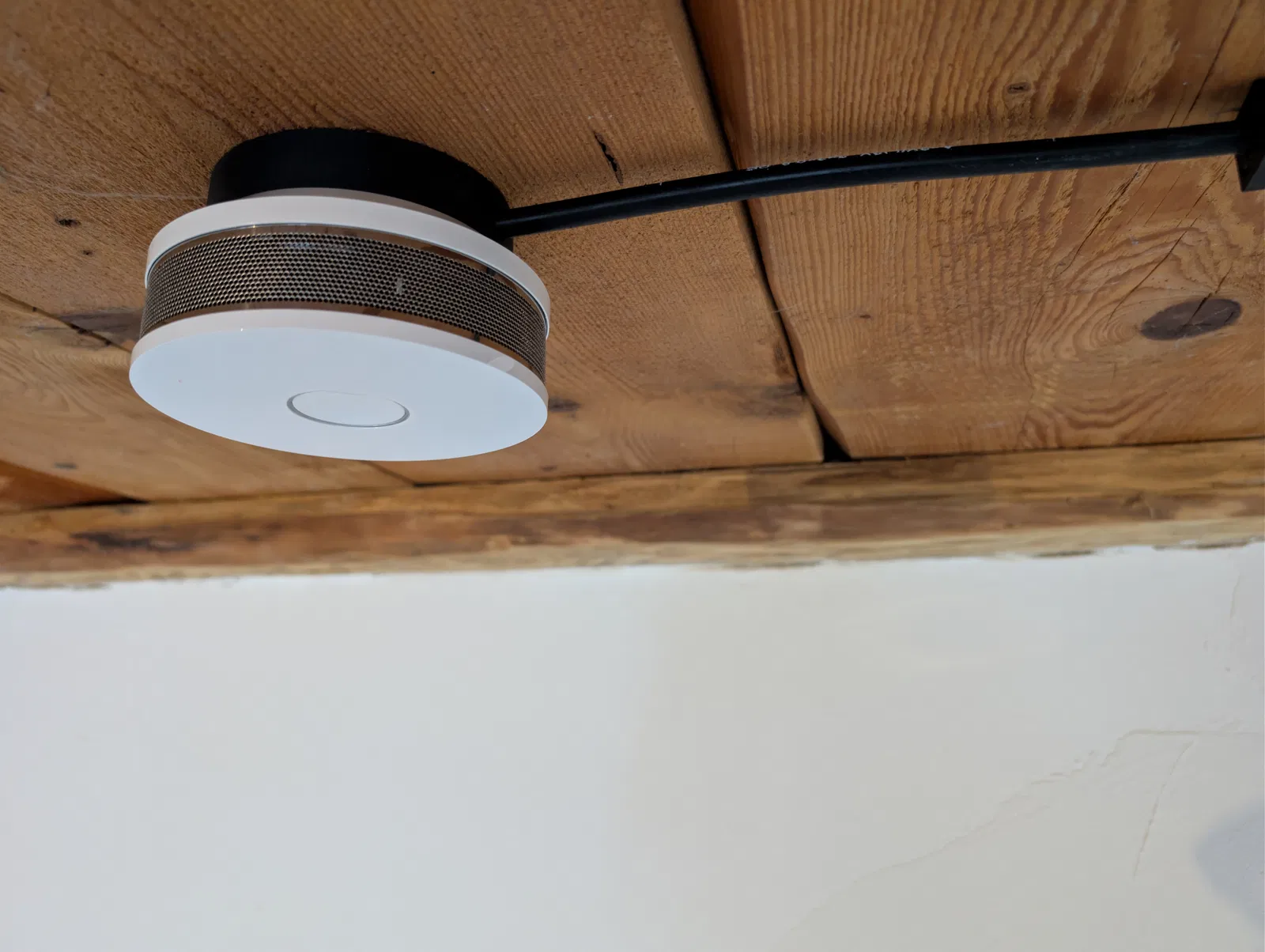

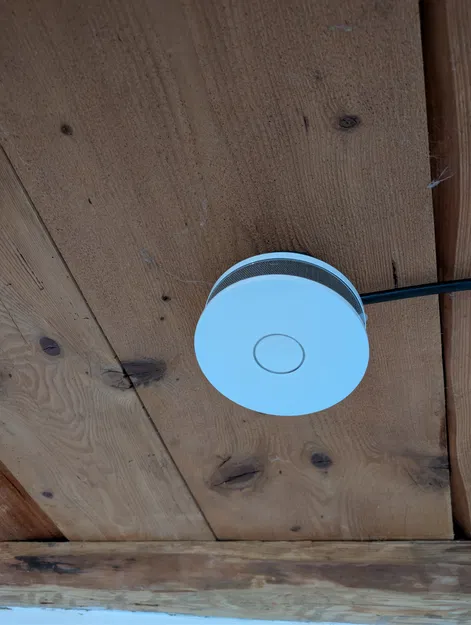

Ngàm/đế gắn nổi lên trần cho Gira Dual Q với lỗ đi dây bên hông (ví dụ KNX). Rất tiện để đi dây gọn gàng khi kéo dây kiểu đi nổi.

Tương thích

• Thiết kế cho vòng gá (mounting ring) của Gira Dual Q

Chi tiết

• Vật liệu: thiết kế tối ưu cho PLA (PETG/ABS cũng in được)
• Bắt lên trần: dùng vít đầu côn (countersunk screws) tiêu chuẩn
• Bắt vòng gá của đầu báo: dùng vít thiết bị 15 mm (loại hay dùng cho hộp âm tường/flush-mount boxes)
• Lối vào dây: lỗ bên hông Ø 10 mm
• In 3D: không cần supports

Gợi ý in (khuyến nghị)

• Layer height 0.2 mm, 3–4 perimeters
• Infill 20–30%
• 5–6 top/bottom layers
• Nozzle 0.4 mm

Lưu ý quan trọng

• Đây không phải phụ kiện chính hãng của Gira. Tự chịu trách nhiệm khi sử dụng. Hãy cân nhắc các quy định về an toàn cháy nổ.
• Trước khi lắp cố định, nên test fit nhanh (dung sai tùy máy in/vật liệu)

DE:

Ngàm/đế gắn nổi lên trần cho Gira Dual Q với lối vào cáp bên hông (ví dụ KNX). Rất lý tưởng khi dây đi nổi và cần đưa dây vào đầu báo cho gọn gàng.

Tương thích

• Designed for Gira Dual Q mounting ring (Tragring)

Chi tiết

• Vật liệu: thiết kế cho PLA (PETG/ABS tùy nhu cầu)
• Gắn lên trần: dùng vít đầu côn (Senkkopfschrauben) thường
• Cố định Tragring: dùng vít thiết bị 15 mm (loại phổ biến cho hộp âm tường/Unterputzdosen)
• Lối vào cáp: lỗ bên hông Ø 10 mm
• In: in được không cần support

Khuyến nghị in (gợi ý)

• Layer 0,2 mm, 3–4 perimeters
• Infill 20–30 %
• 5–6 top/bottom layers
• Nozzle 0,4 mm

Lưu ý quan trọng

• Không phải phụ kiện chính thức của Gira. Dùng theo trách nhiệm của bạn. Lưu ý an toàn/tiêu chuẩn phòng cháy.
• Trước khi lắp cuối cùng, vui lòng test-fit một lần (dung sai tùy máy in/vật liệu).
