One more drill press (Máy khoan bàn in 3D)

One more drill press. 3 thanh ty 8mm, 6 linear bearing. Tương lai sẽ làm cấp phôi bằng stepper.

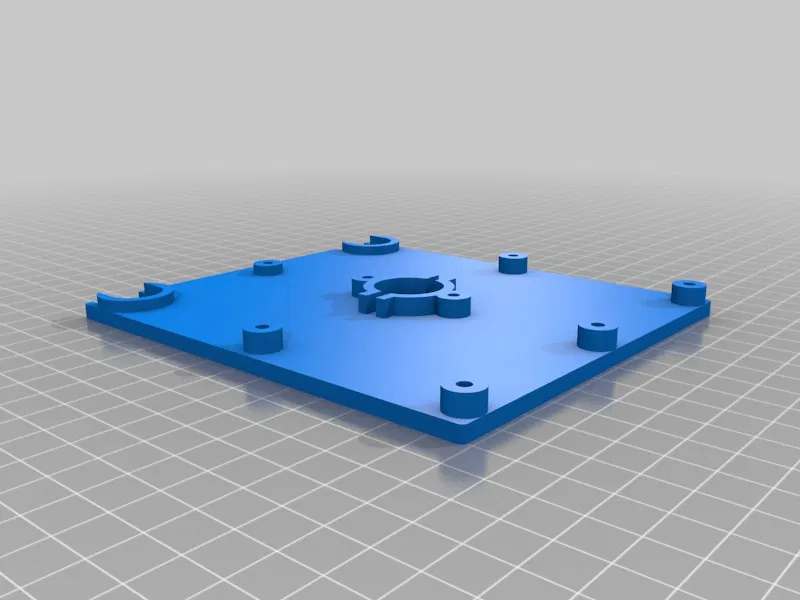

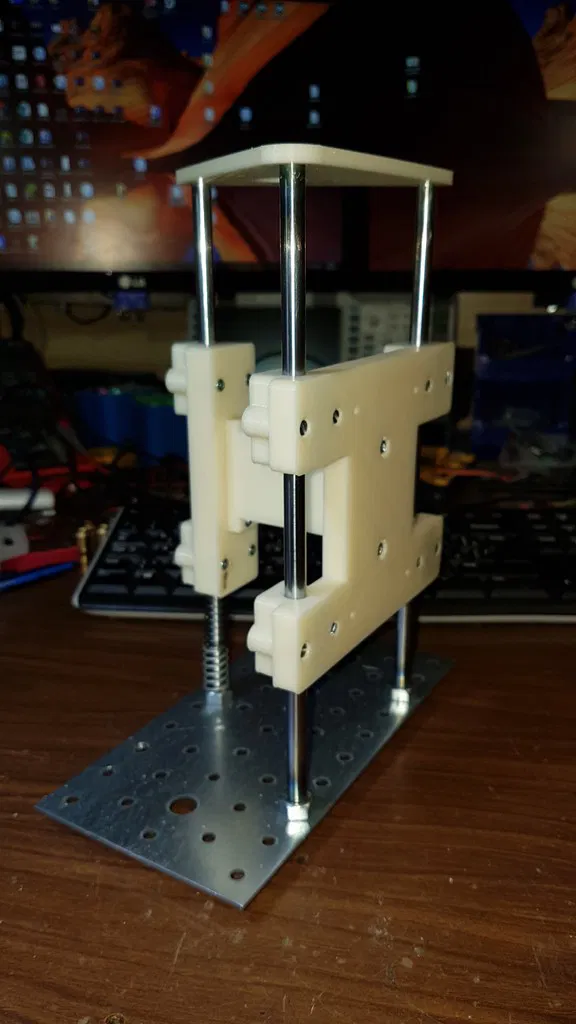

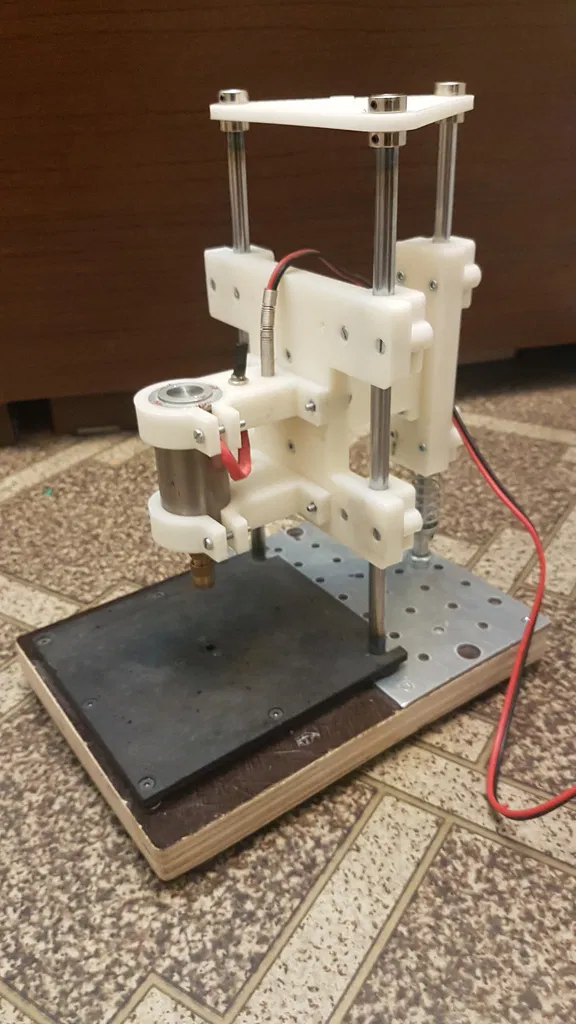

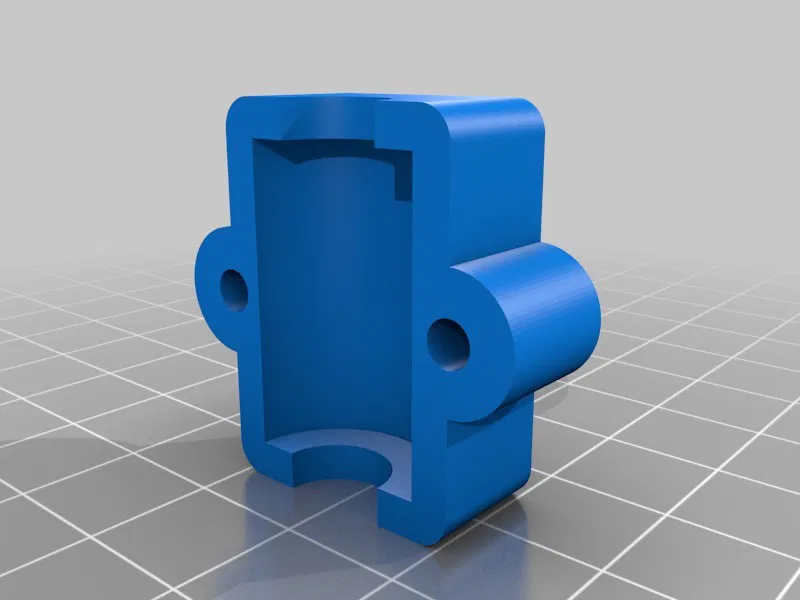

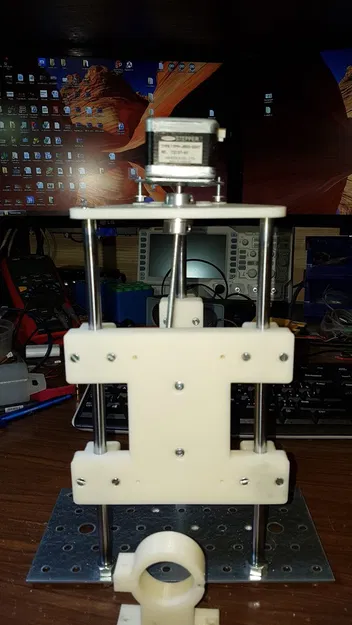

Mình chán cảnh bẻ gãy mấy mũi khoan mỏng trên các máy khoan in 3D đơn giản, nên tự vẽ và làm một cái của riêng mình. Kiểu “cứng như gỗ”. 3 khúc ty dẫn hướng 8 mm, 6 linear bearing. Với mỗi ty, mình ủ mềm một đầu rồi tiện ren ở đầu đó. Các ty được cố định bằng đai ốc vào một tấm kim loại theo đúng template của nắp trên. Tấm này và cái bàn được bắt vít vào phần đế bằng ván ép 20 mm. Phần đế này lại được gắn lên các chân cao su.

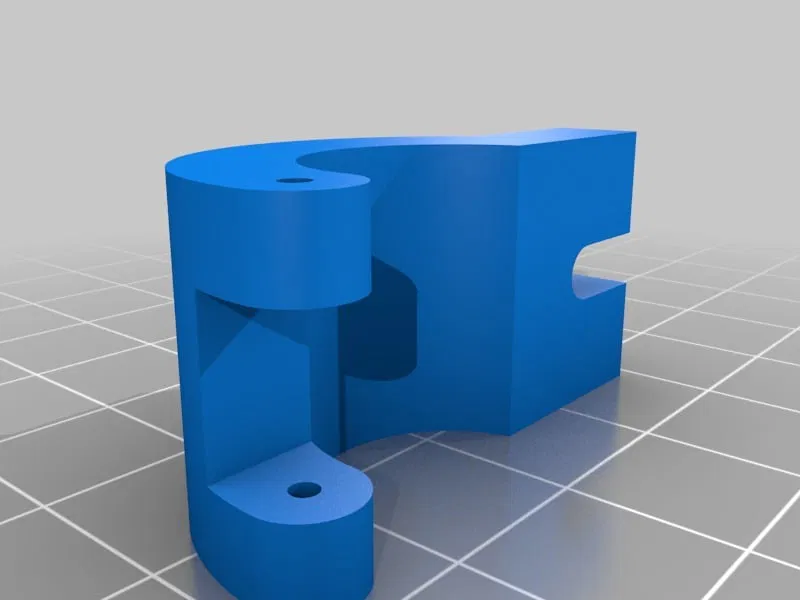

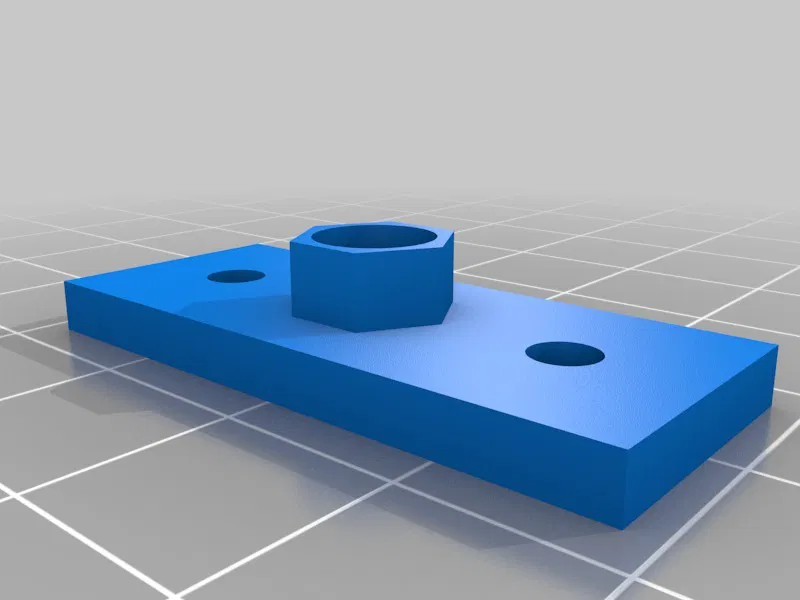

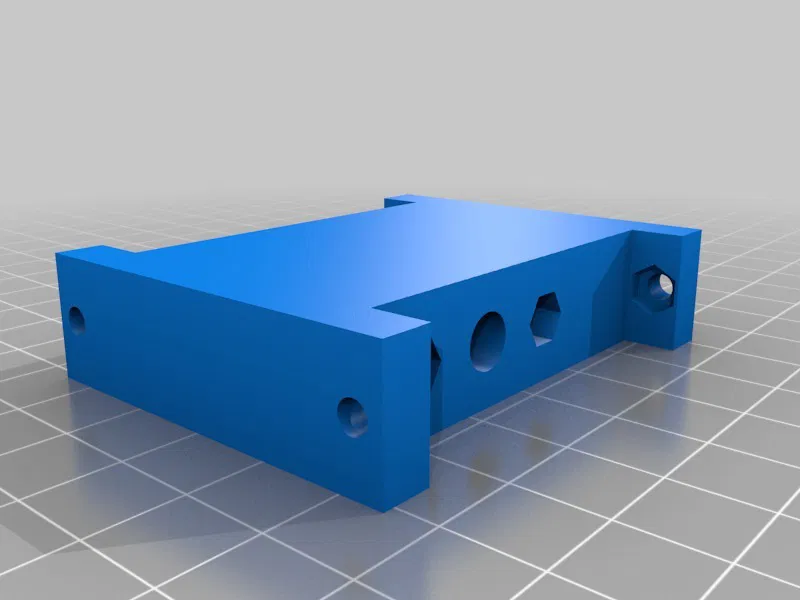

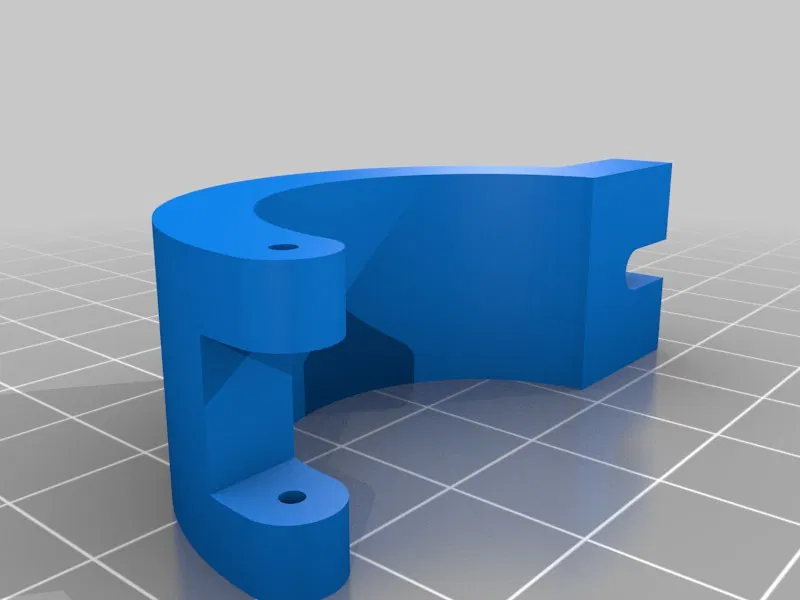

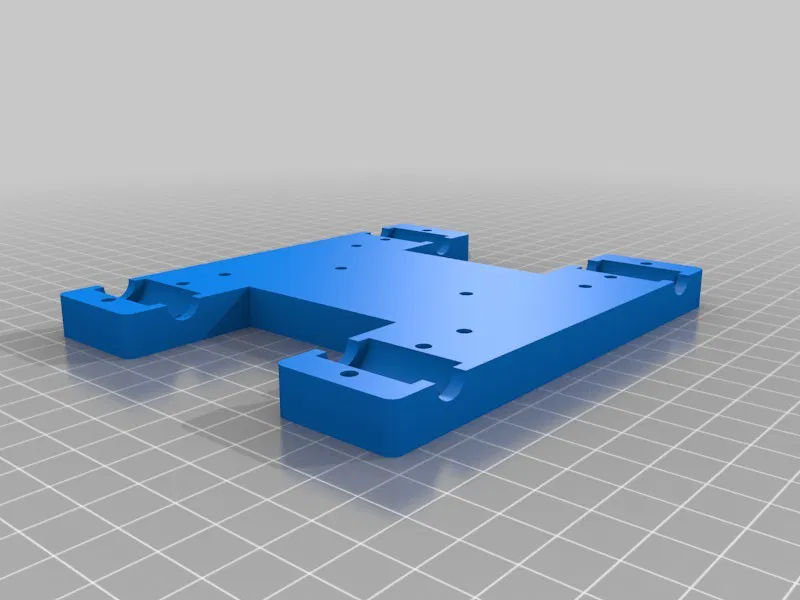

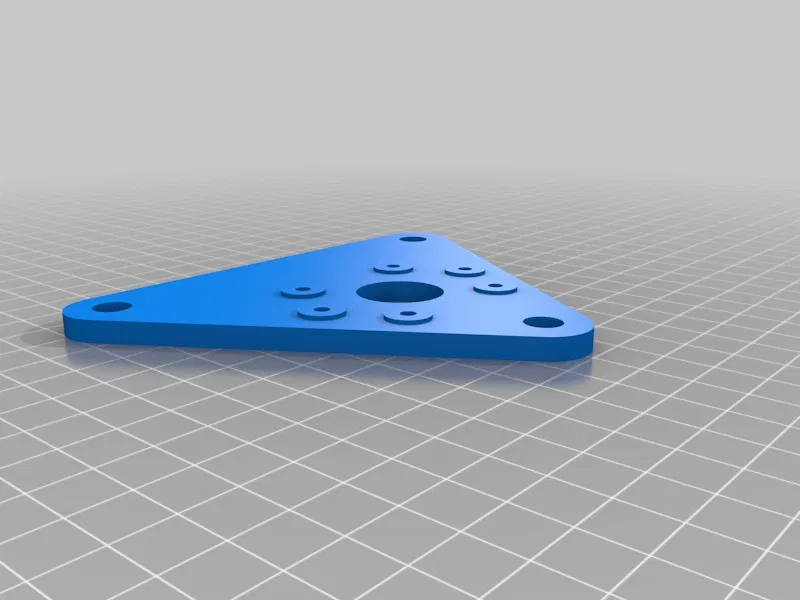

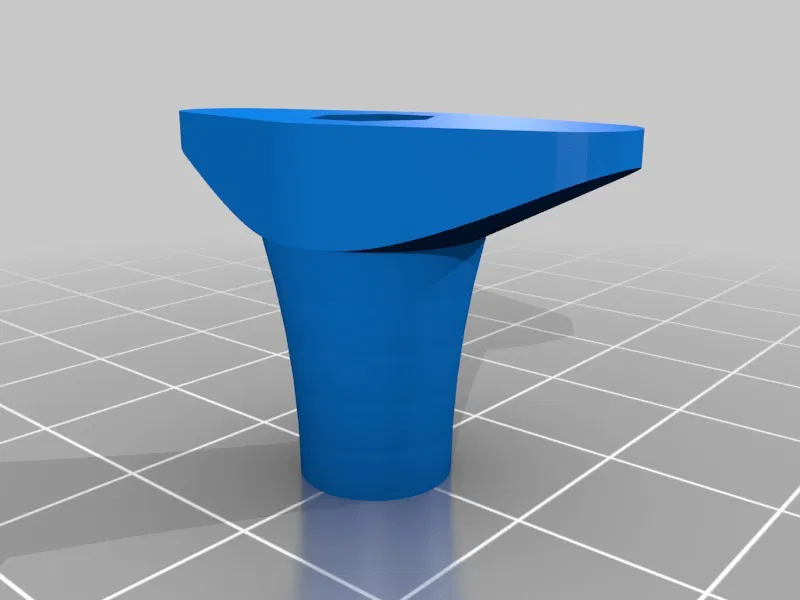

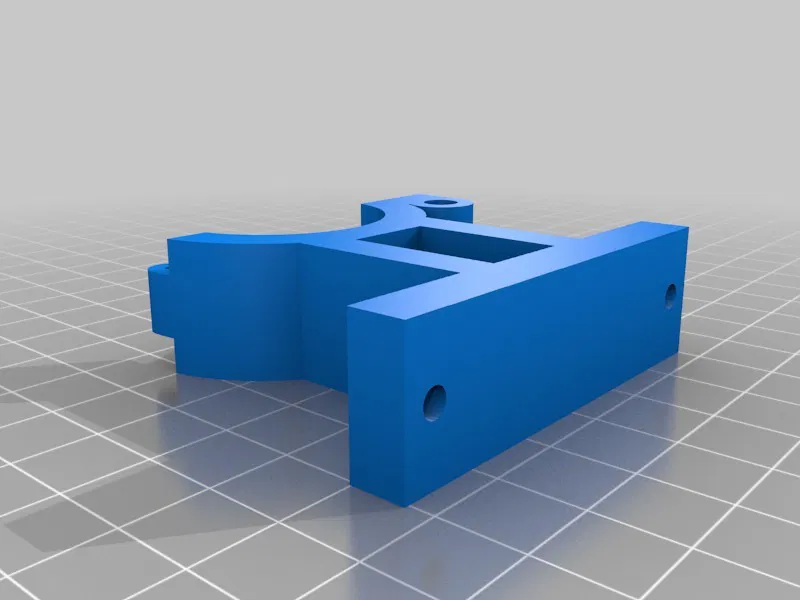

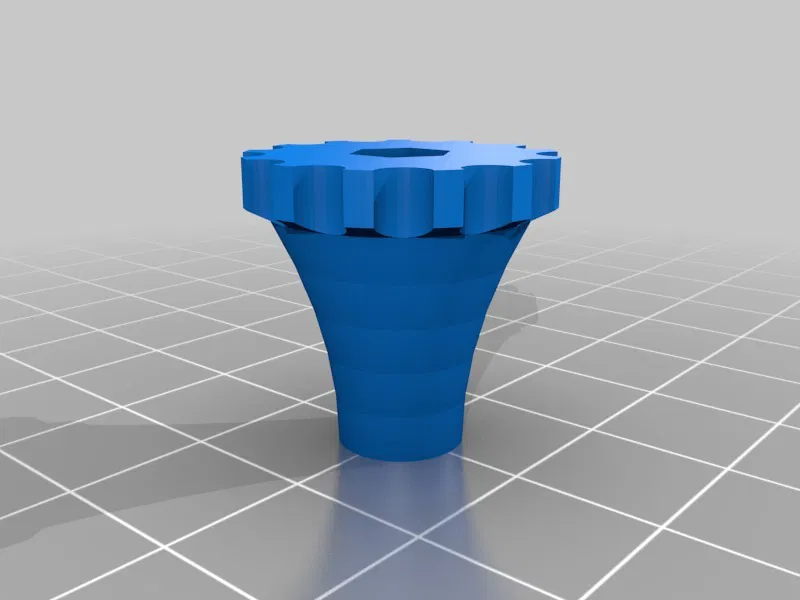

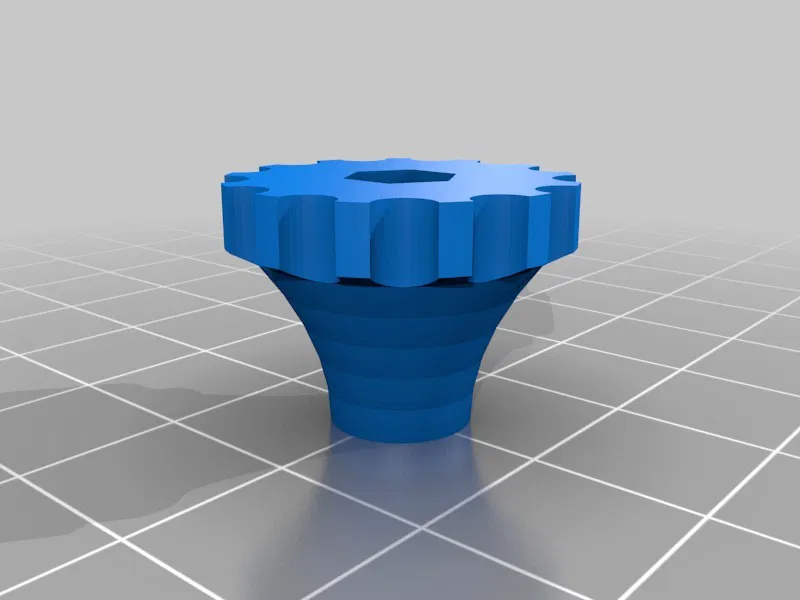

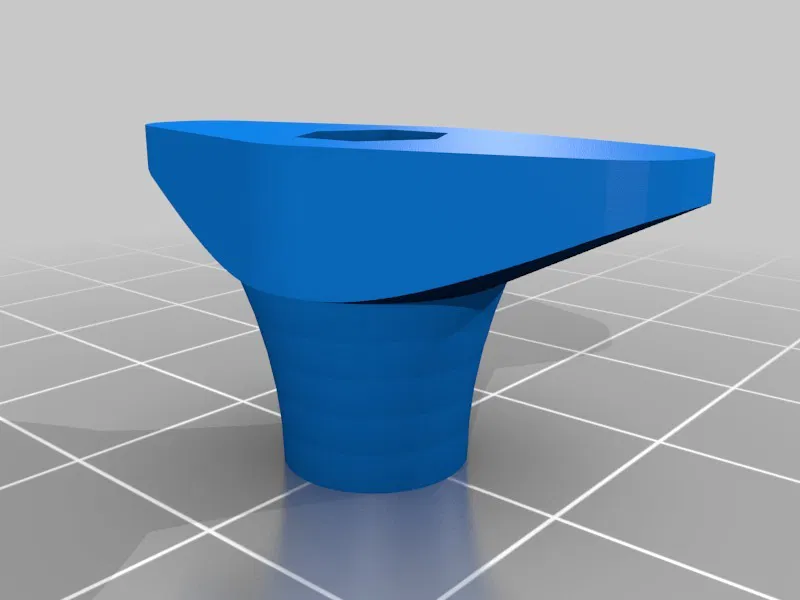

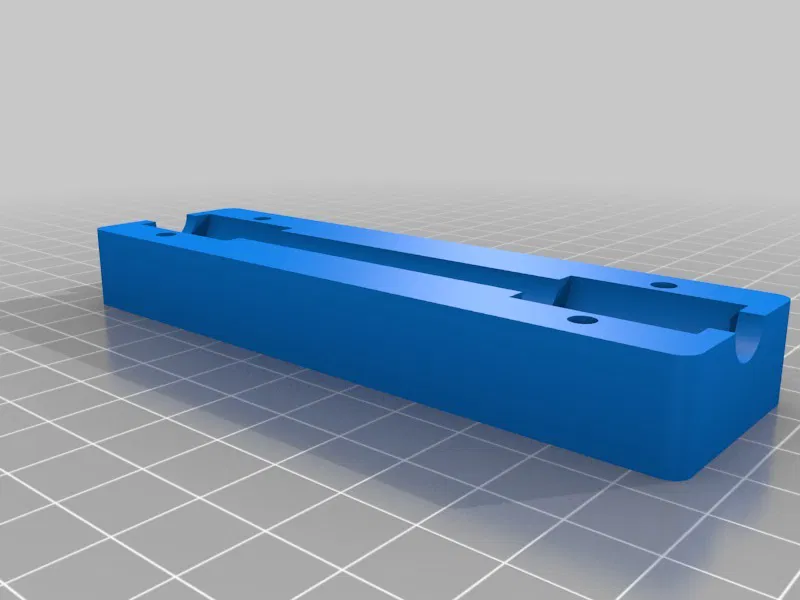

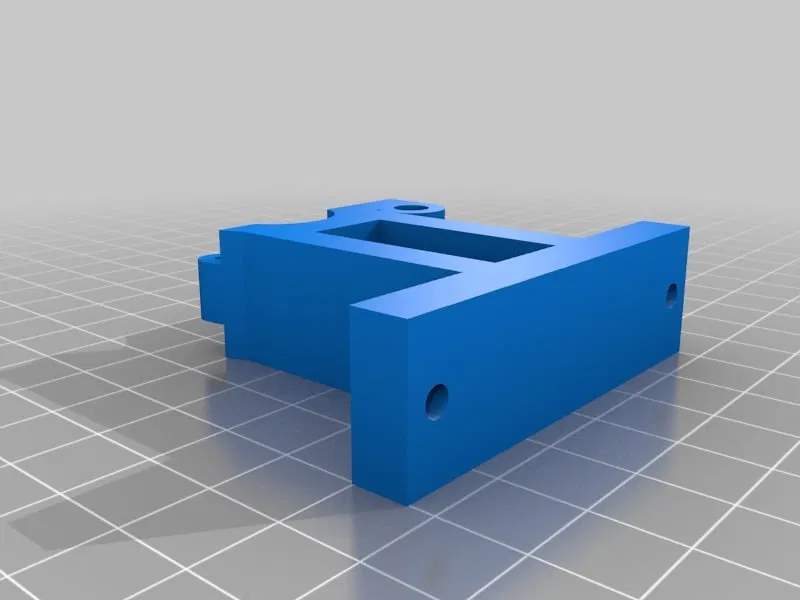

Nắp trên được giữ bằng các vòng kẹp có vít siết. Nhưng gắn kiểu nào cũng được, ren cũng được, hoặc cách khác cũng được. Ở thanh giằng giữa có chỗ lắp đai ốc cho trục vít me (lead screw). Trên nắp trên có chỗ lắp stepper NEMA17.

Nói chung mình có ý tưởng làm cơ cấu cấp xuống bằng stepper kèm phản hồi từ load cell. Nhưng làm liền thì không ổn — thời gian đáp ứng của load cell khiến Arduino điều khiển stepper bị giật cục, mà khoan vậy không ngon. Nên hiện tại mình vẫn cấp xuống bằng tay. Có thể sau này mình sẽ làm lại kiểu không cần feedback.

Cũng có ý tưởng gắn 2 laser line để ngắm, nhưng mấy loại mua được thì vạch line to quá: mũi khoan 0.3 mm còn nằm vừa đúng 2 lần bề rộng vạch.

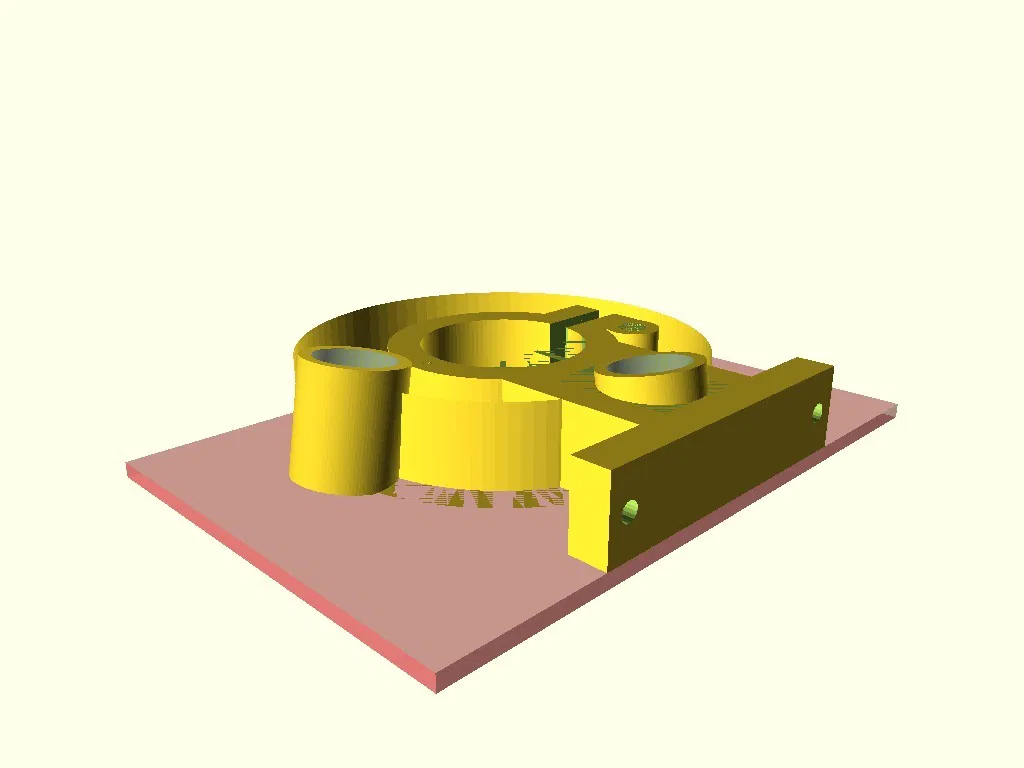

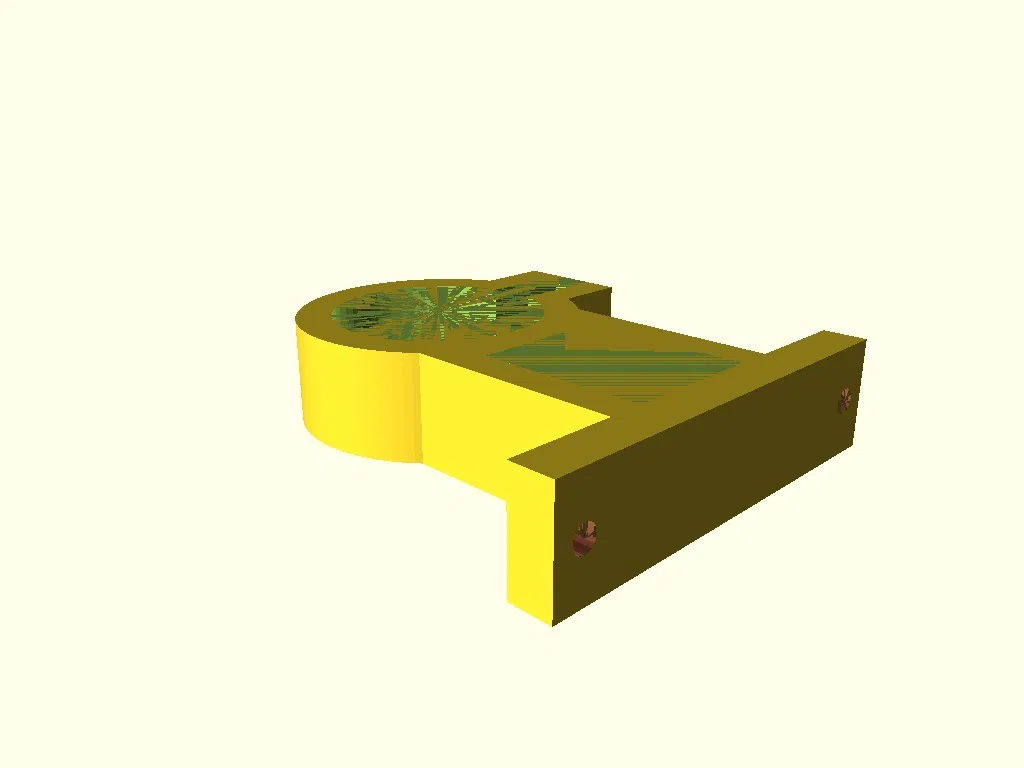

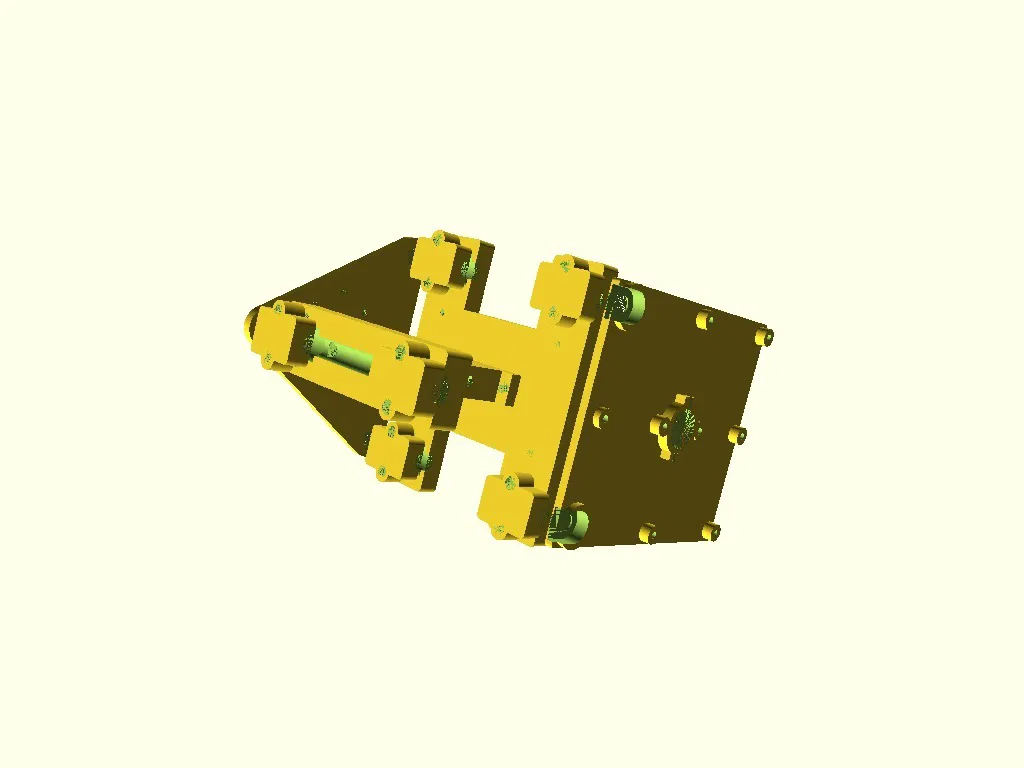

Trong file SCAD thì như thường lệ của mình, mọi thứ đều để dạng tham số. Comment/uncomment các module sau phần khai báo biến để chọn phần cần in.

Print Settings

Printer Brand:

Prusa

Printer:

Prusa Clone

Rafts:

No

Supports:

No

Resolution:

0.4

Infill:

40 - 60

Category: Machine Tools
