Vỏ cho HeltecV4 dùng 2x18650

Bản chỉnh sửa vỏ từ Adi-CEvil https://www.thingiverse.com/Adi-CEvil. Thấy thiết kế đẹp nên mình vẽ lại cho nhu cầu cá nhân. Mình bỏ bớt các lỗ không cần thiết (theo quan điểm của mình). Tính năng:

1. Nguồn dùng 2 viên 18650 (mắc song song, có thể gắn 1 viên). Do có pin nên vỏ dày hơn và dài hơn chút.

2. Mở rộng chỗ lắp anten lên 13,5 mm, cho phép gắn anten gập.

3. Thêm nút nguồn. Làm dạng nút âm để tránh bật nhầm. Vì nút này ngắt pin theo kiểu cơ học, nên sạc qua cổng Heltec chỉ 가능 khi thiết bị đang bật.

4. Thêm công tắc bập bênh (rocker) kiểu encoder để dễ điều hướng và soạn tin nhắn trực tiếp trên Heltec.

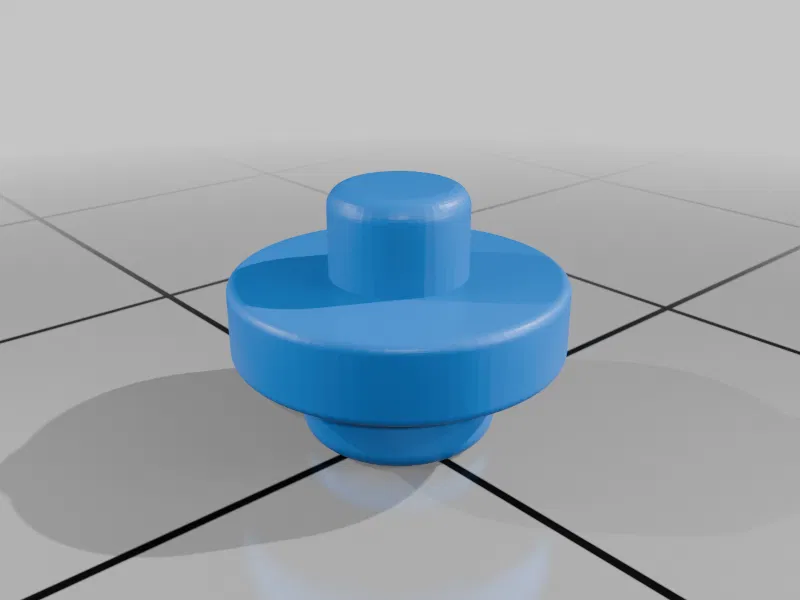

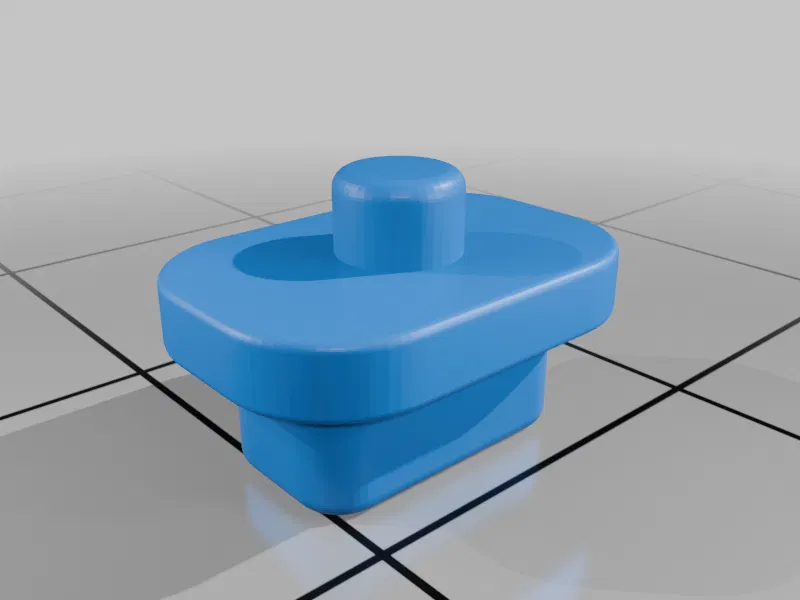

5. Tách riêng các nút điều khiển. Nút Reset được làm âm xuống 0.2 mm so với bề mặt để tránh bấm nhầm.

6. Vỏ được siết bằng 4 con vít M2.5 vào các insert ren (heat-set threaded inserts).

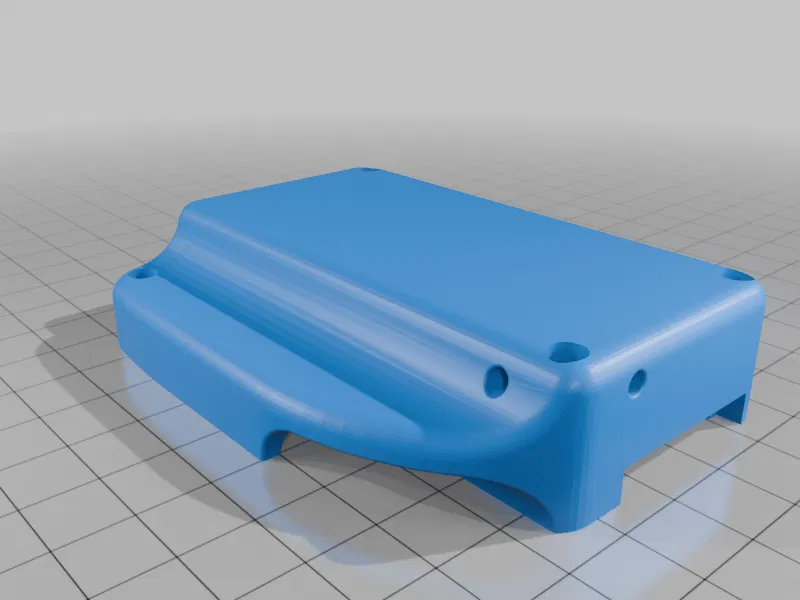

7. Có lỗ xỏ dây (lanyard) trên nắp sau.

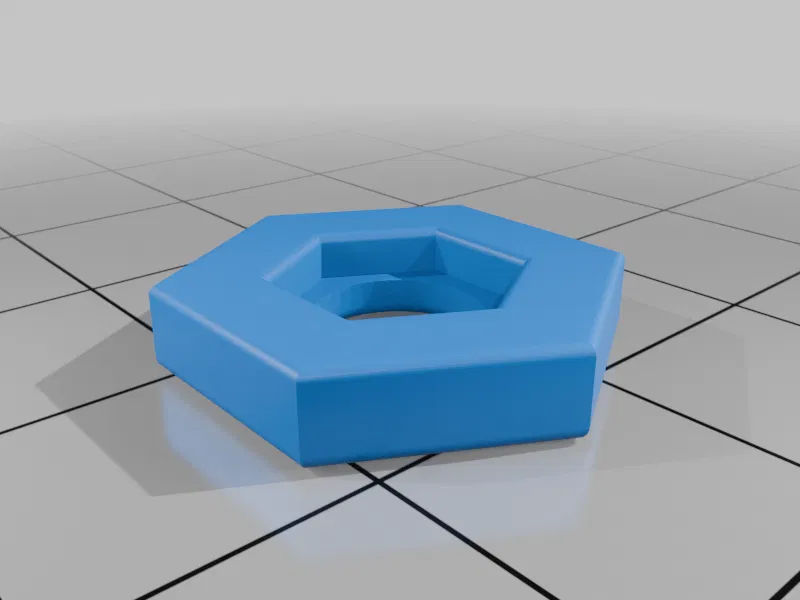

8. Ngàm cố định đầu nối SMA làm dạng tháo rời.

9. Do thay đổi kích thước vỏ, cần nối dài cáp ribbon GPS thêm 20–30 mm.

Tuyên bố: Mọi quyền thiết kế thuộc về các tác giả. Vỏ này được làm chỉ để tự in cho thiết bị cá nhân. Không hướng tới mục đích thương mại.

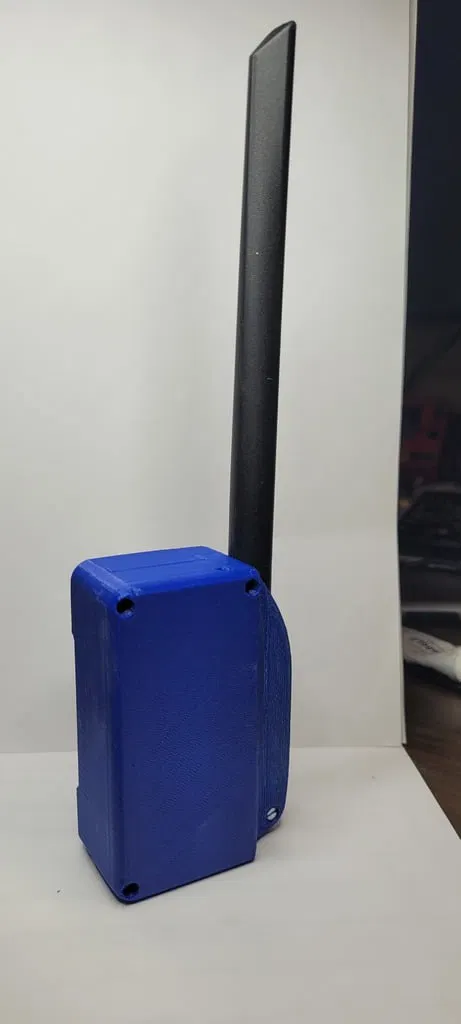

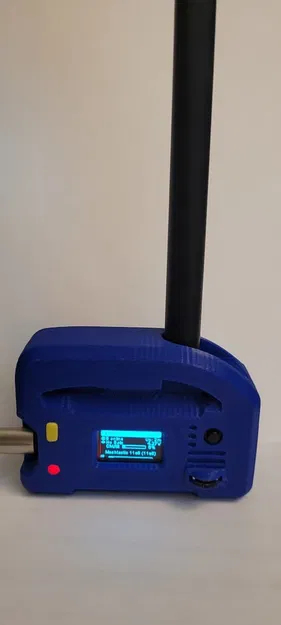

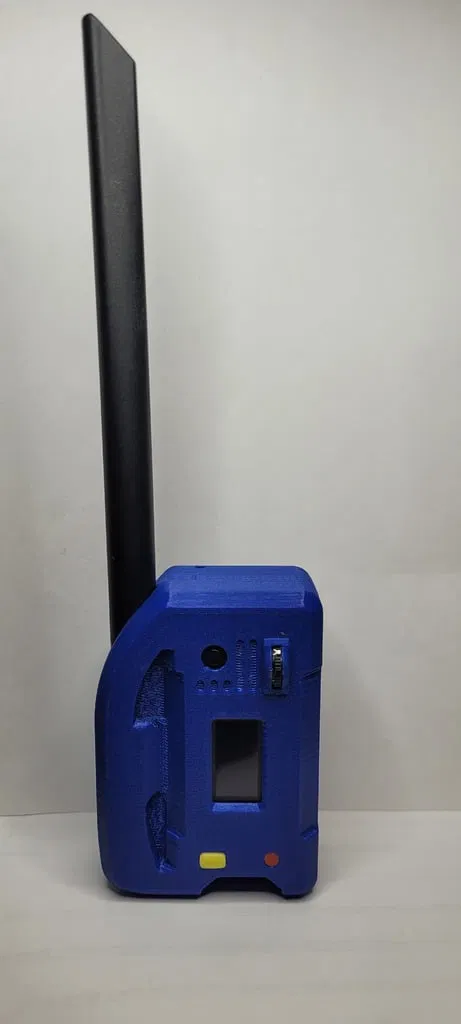

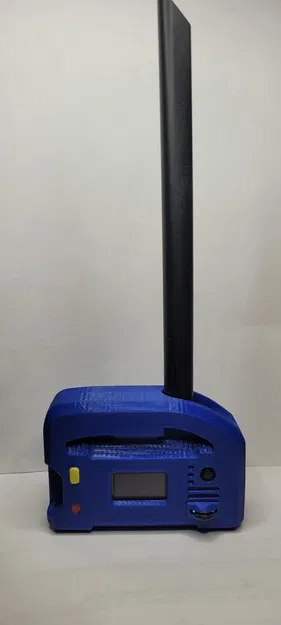

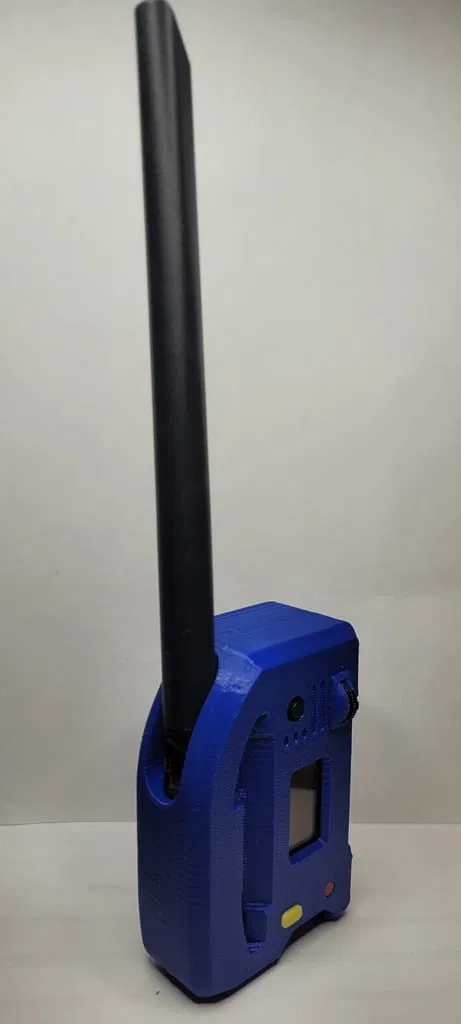

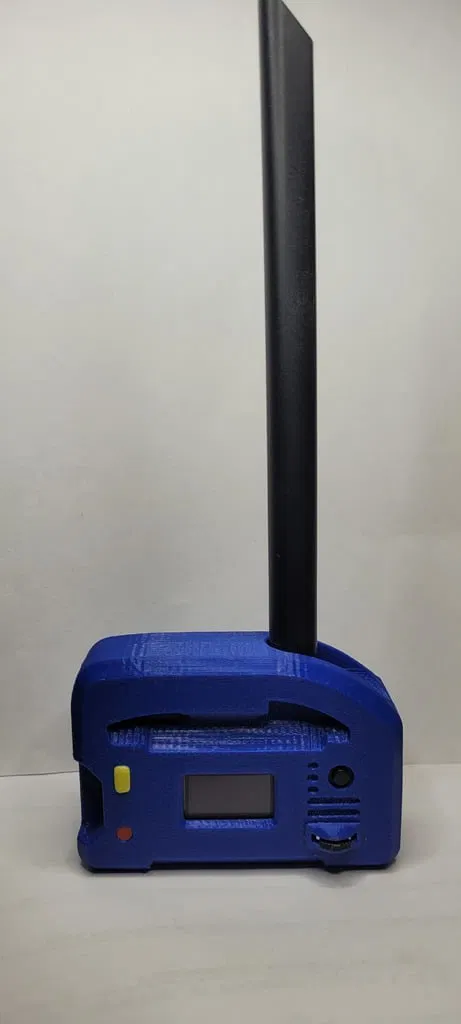

Bổ sung phút chót: Mình thêm rãnh đi dây ở nắp sau để dây không vướng pin. Và có thêm nắp trước bản không dùng rocker. Hình chụp là vỏ in PETG. In ABS cũng ổn.

Print Settings

Printer Brand:

Other

Printer:

Prusa-like

Rafts:

No

Supports:

Yes

Resolution:

0.2

Infill:

20 - 40

Filament: Any PETG Any ABS

Post-Printing

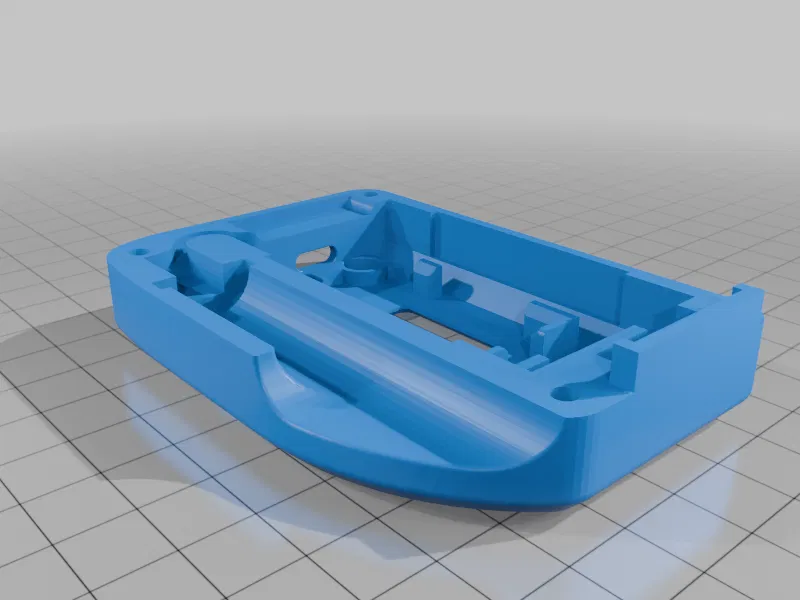

Lắp Heltec

Phần gối lắp Heltec được làm với độ rơ tối thiểu. Đừng dùng lực khi lắp!!! Trước tiên cần đưa đầu nối Type-C vào đúng lỗ, đồng thời đặt bo mạch ở góc nhỏ nhất có thể. Bo sẽ tì vào thành vỏ. Nếu đầu nối không lọt vào thì giũa nhẹ lỗ bằng giũa tròn. Sau đó, không dùng nhiều lực, đặt bo lên các trụ đỡ. Nếu viền màn hình bị cấn trụ đỡ, dùng dao vát lại mép (tạo chamfer) trên trụ đỡ. Với setting máy in của mình thì không cần làm gì thêm—bo vào khít, không phải ép.

Anten

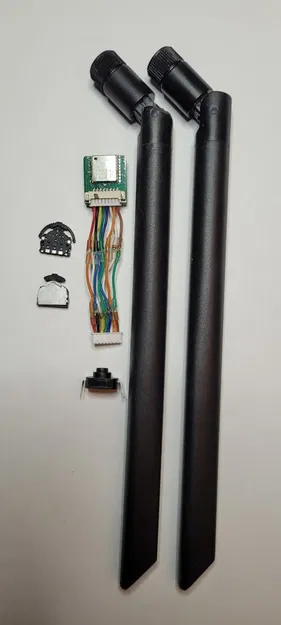

GWS 2p 5p 868MHz 915MHz Antenna 5dbi SMA Male Connector GSM IOT antenne 21cm RP-SMA/u.FL Pigtail Cable type 1 4 CE OEM wholesale https://aliexpress.ru/item/1005007580150965.html?sku_id=12000041377829285 Heltec V4 cần loại đầu nối Generation1. Để anten gập được thì cần cắt bớt một phần nhựa để lúc gập không bị vướng bên trong vỏ. Anten dùng cũng ổn nhưng cần mod. Trích dẫn từ Aliexpress: [1] dùng máy sấy/khò bất kỳ hơ chỗ nối phần vỏ bọc phía trên “khớp gập” đến mức “nóng cầm không lâu”. [2] vừa xoay vừa rút phần vỏ bọc ra (có thể bẻ “khớp gập” để dễ thao tác). [3] tháo hàn ống ngắn mảnh, đảm bảo lớp lưới bện vẫn được hàn vào ống dày. [4] lắp lại vỏ bọc (có thể không cần hơ và không cần xoay). [5] tận hưởng thông số gần như lý tưởng cho LoRa/Meshtastic. Ngoài ra, bên trong ống dày (cần tháo hàn và rút khỏi dây chính trước) có thể/nên lắp thêm một ống lót (sleeve) để khi gập anten, vị trí dây trong ống không thay đổi. Hàn ống lại như cũ. Mod này giúp tránh việc SWR bị lệch khi gập anten. Có NanoVNA và biết dùng sẽ hỗ trợ rất nhiều khi cân chỉnh.

Rocker

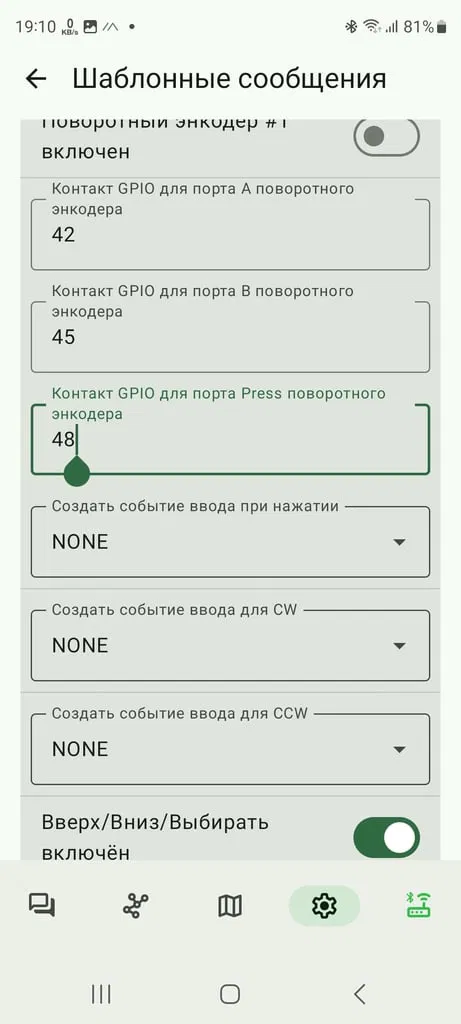

TS-030 https://aliexpress.ru/item/32999441024.html?sku_id=66984966196 Mình bẻ bỏ hai phần tai hai bên của stick để gọn hơn. Dán keo vào phần ngàm/khung giữ. Sau đó hàn dây. Dây common qua điện trở 100–300 Ω xuống GND. Chân trái/phải vào 45 và 42, nhấn vào 48. Cấu hình trong phần setting của module “canned messages”. Xong là rocker hoạt động như phím điều hướng menu.

Công tắc nguồn

Công tắc đèn pin có chốt giữ (latching) https://aliexpress.ru/item/32986608335.html?sku_id=66790591062 Lắp vừa theo kích thước, cố định bằng keo.

Tiếp điểm pin.

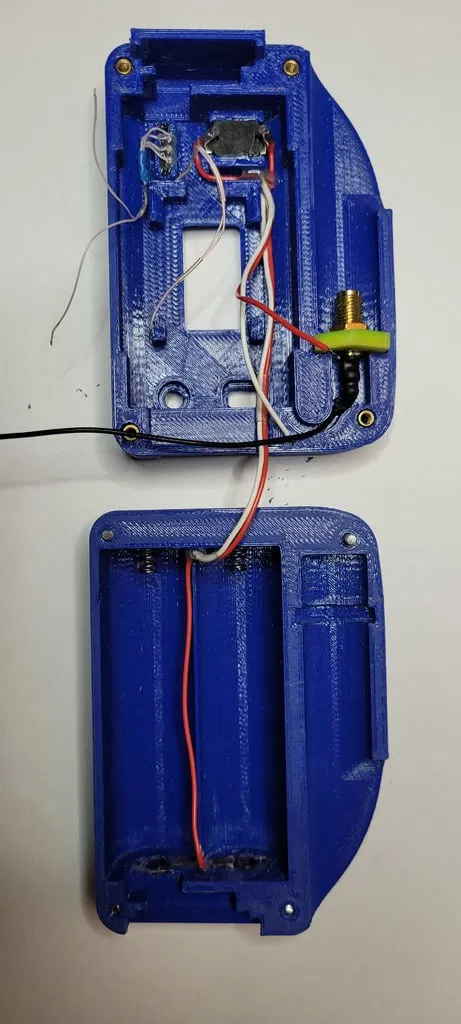

7х9 AAA https://aliexpress.ru/item/1005006236930622.html?sku_id=12000036410270187 Dòng không lớn nên mình chọn loại tiếp điểm nhỏ nhất. Cực âm (lò xo) hàn nối với nhau bằng các lá tiếp điểm. Cực dương thì cắt bớt lá, xoay tiếp điểm 90 độ rồi hàn bằng dây hoặc miếng kim loại. Trong vỏ thì dán keo cố định.

Insert ren

M2.5. OD 4 mm l 4 mm https://aliexpress.ru/item/1005003582355741.html?spm=a2g2w.orderdetail.0.0.4d7e4aa6o4at4N&sku_id=12000026370649755 Vít M2.5 x 16 hoặc M2.5 x 12

Cáp ribbon GPS

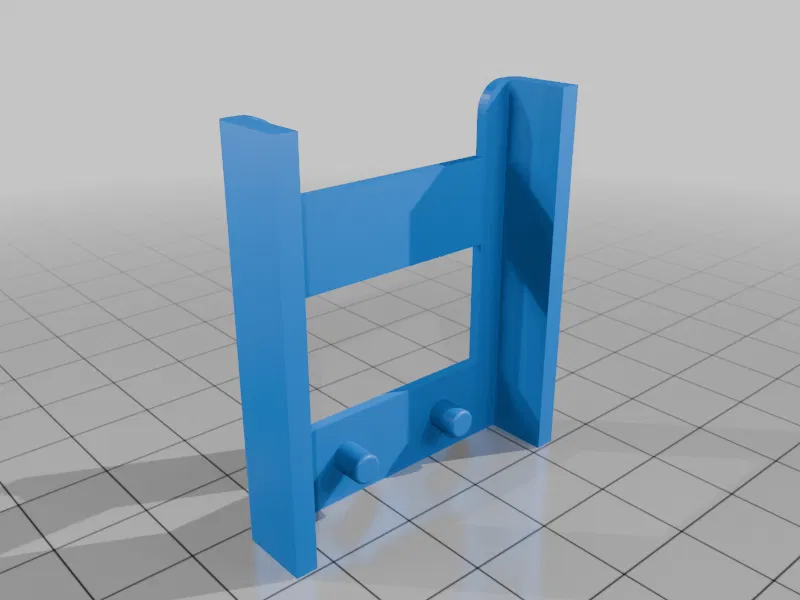

Mình chỉ cắt ra rồi nối dài, bọc ống co nhiệt. Trong hốc lắp, bo được định vị theo các rãnh tương ứng và cố định bằng một giọt keo nến (hot glue) hoặc băng keo hai mặt.
