Giá đỡ chai cho HSW (mostly parametric)
Giá đỡ chai mostly parametric cho Honeycomb Storage Wall (HSW), chỉnh được kích thước Bottlesize và chiều cao trong Fusion 360. Cần insert-empty HSW gốc để gắn hexagon pegs; có thêm file attachment lục giác cho Ø50mm trở xuống.
Mô tả
Mình cần vài cái bottle holder cho HSW mà tìm hoài không ra cái nào ưng ý. Do kích thước chai lọ mỗi loại mỗi khác, bạn có thể làm đúng size bạn cần. Chỉ cần mở file .f3d trong Fusion 360, bấm “Modify” rồi “Change Parameters”. Đổi parameter “Bottlesize” sang kích thước phù hợp — bạn nên cộng thêm khoảng 0.4mm dung sai (tolerance) hoặc tương tự.
Parameter chiều cao (height) cũng đổi dễ dàng ngay trong đó. Mặc định thì nó là Bottlesize/2.

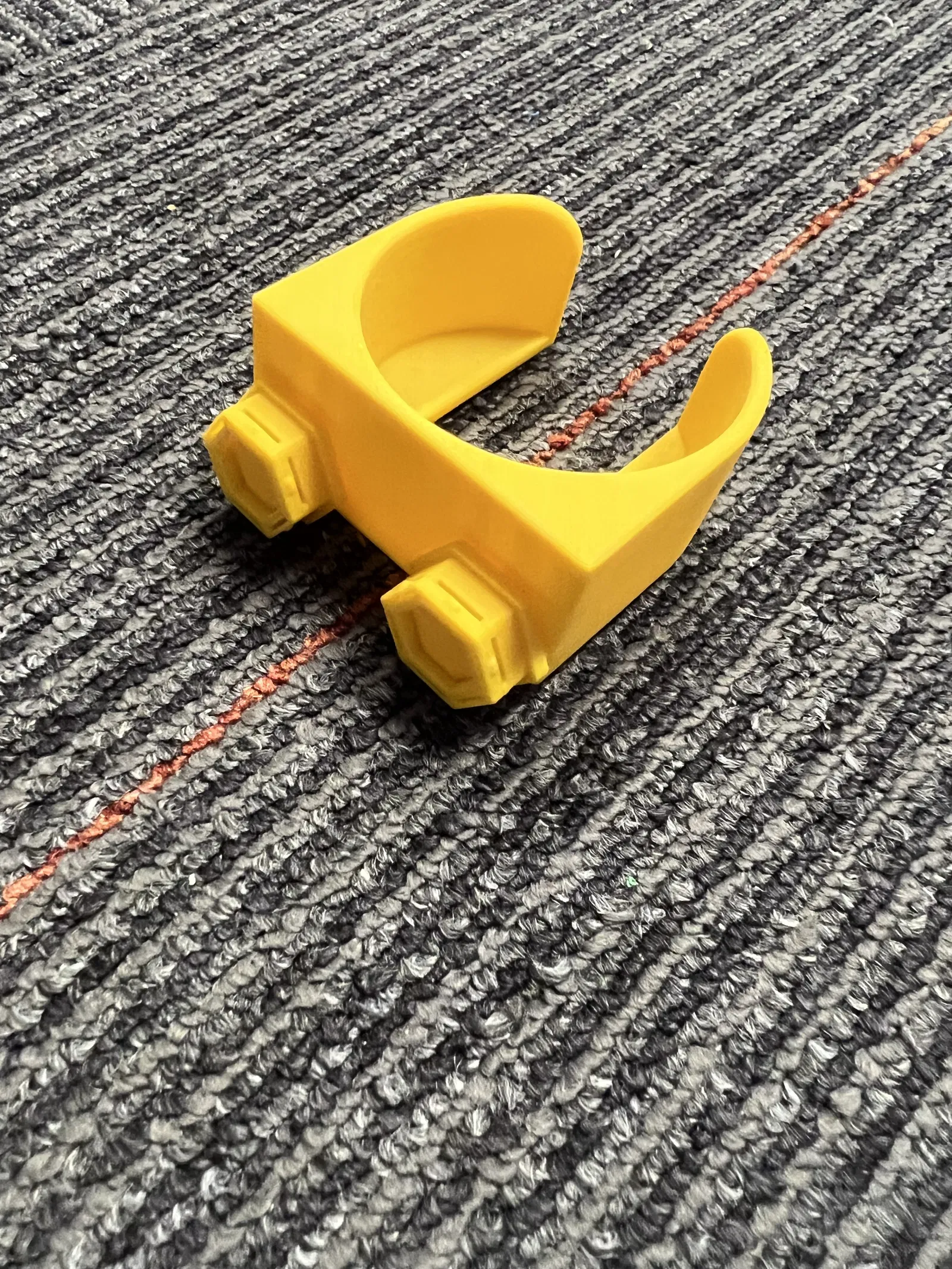

Bạn cần cái insert-empty (miếng insert rỗng) từ bộ HSW gốc để khớp vào các hexagon pegs của bottle holder. Với máy in của mình thì khớp rất sít (hình 3), nhưng mình nghĩ vậy thì coi như gắn vô là “vĩnh viễn” luôn ^^

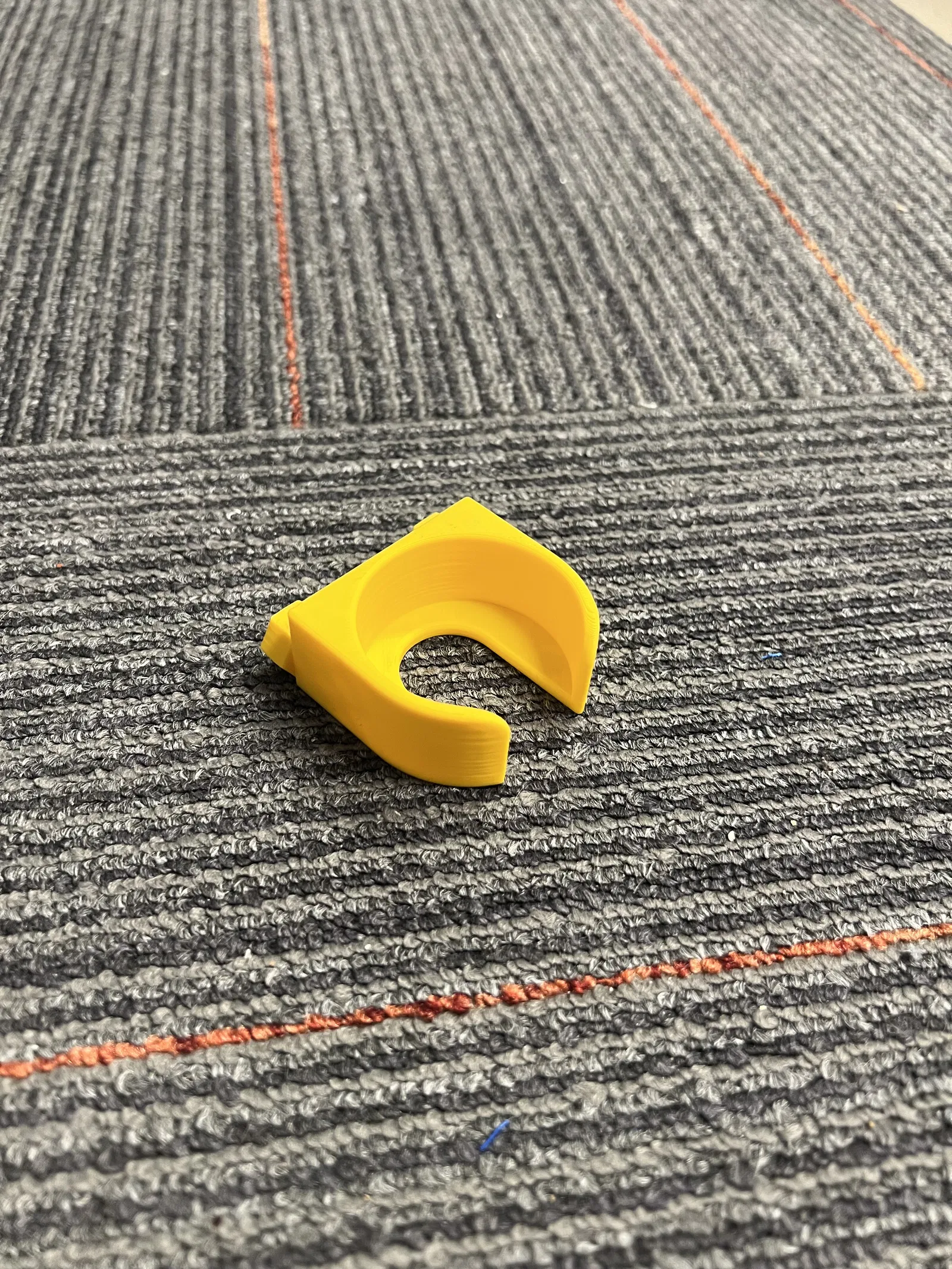

Update: Mình đã upload thêm một file chỉ gồm phần attachment lục giác (single hexagon attachment). Nên dùng được cho đường kính 50mm và nhỏ hơn.
