Adapter spanner ER40 cho spindle nut máy tiện 9x20
Adapter giúp dùng ER40 spanner wrench để tháo/siết spindle nut trên máy tiện 9x20. Thiết kế từ F360, đã thử in Polymaker Fiberon PETG-rCF08 và chịu torque khá lớn. Có kèm file F360 để tùy biến.
Mô tả

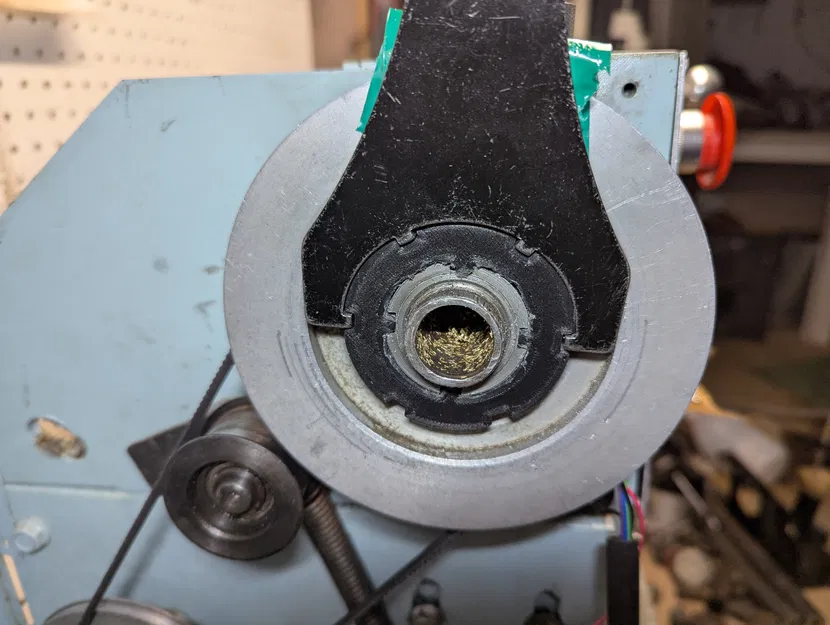

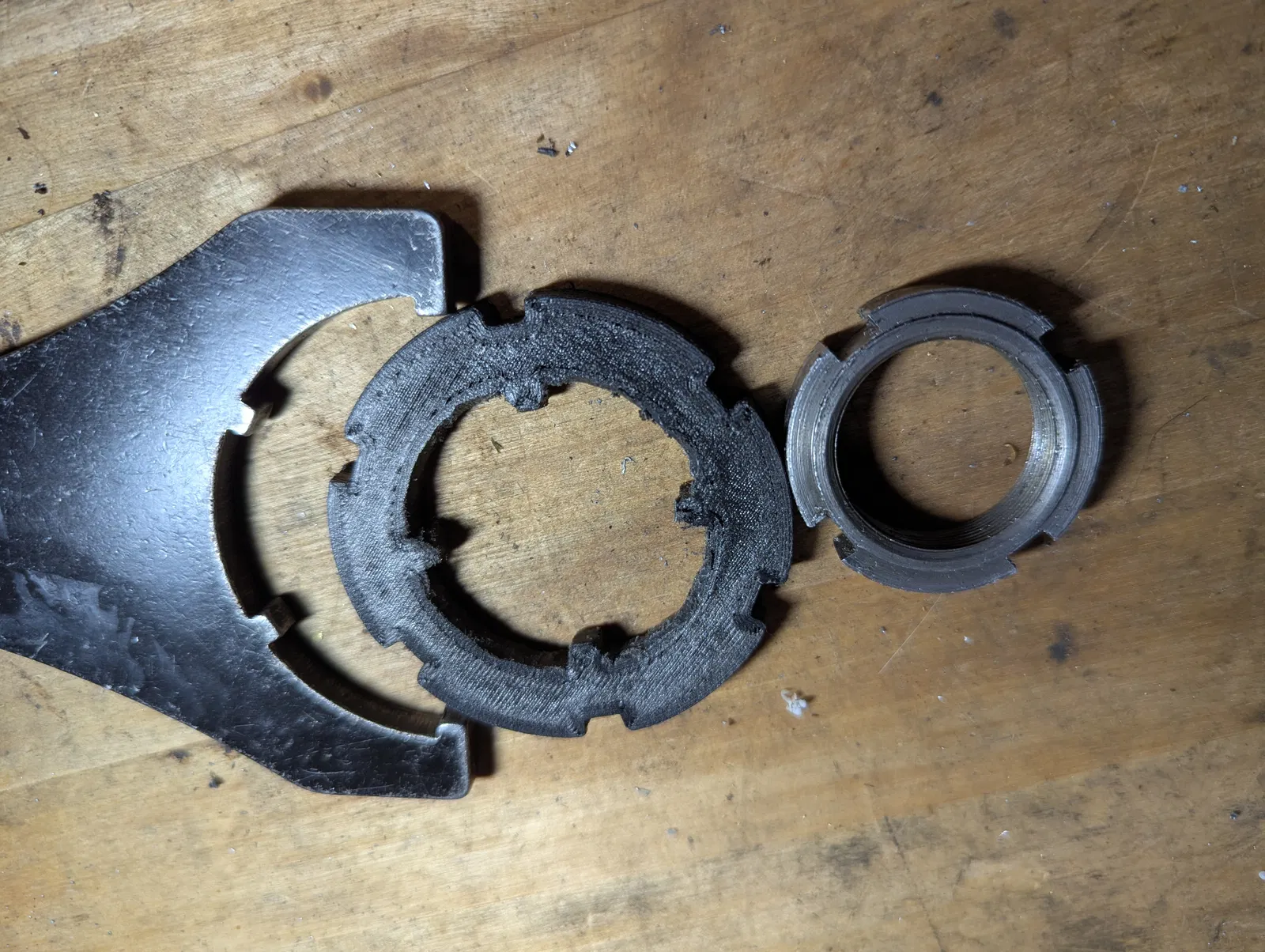

Mình không có đúng loại spanner wrench để tháo/siết cái spindle nut trên con máy tiện 9x20 của mình, nhưng mình lại có cái ER40 wrench dùng với collets trên máy tiện. Model này là một cái adapter để xài ER40 wrench cho spindle nut.
Ban đầu mình tính phay cái adapter này bằng nhôm, nhưng mình nghĩ cũng đáng thử in bằng Polymaker Fiberon PETG-rCF08. Lúc tháo cái nut cần lực siết (torque) khá lớn, nhưng bản in vẫn chịu được và tháo ra ngon lành! Nếu về lâu dài bản in không bền, mình sẽ in lại hoặc đem cái thiết kế đã chứng minh được này đi phay.
Mình có đính kèm file F360 để ai muốn chỉnh sửa cho loại spanner khác thì dùng. Spindle nut đường kính ngoài (OD) là 40mm, mình nghĩ ER32 wrench không đủ lớn để làm adapter.
