Adapter thay cartridge 3x AAA sang pin 18500 cho đèn pin LED mini

Cảnh báo an toàn Li-ion /LifePo4

• Chỉ dùng với cell “protected” (có mạch bảo vệ) như link: protected. Cell không có bảo vệ có thể bị xả quá mức, khiến nó trở nên nguy hiểm khi sạc lại.

• Một số đèn pin là dạng ống kín, có o-ring ở mỗi đầu. Trong tình huống xấu nhất, một cell 18500 bị lỗi có thể xả ra tới khoảng ~4 lít khí. Nếu o-ring không nhả bớt khí, thì nắp có thể bật ra rất mạnh lúc bạn mở để thay pin, có thể gây chấn thương nghiêm trọng.

• Để giảm rủi ro, cân nhắc tháo một hoặc cả hai o-ring (nếu có). Khi không còn o-ring, ren nhôm của các đèn pin giá rẻ sẽ dễ bị ăn mòn hơn, nên hạn chế để đèn pin tiếp xúc với ẩm.

Intro

Nhiều loại đèn pin mini nhiều LED (thường là 10x LED 3mm) dùng một cartridge chứa 3 viên pin AAA để ra 4.5V (alkaline) hoặc 3.6V (NiCd/NiMh). Các đèn này có mạch ổn áp nên khá “dễ tính” về điện áp đầu vào, thường chạy được trong khoảng ~2.75V → 5V.

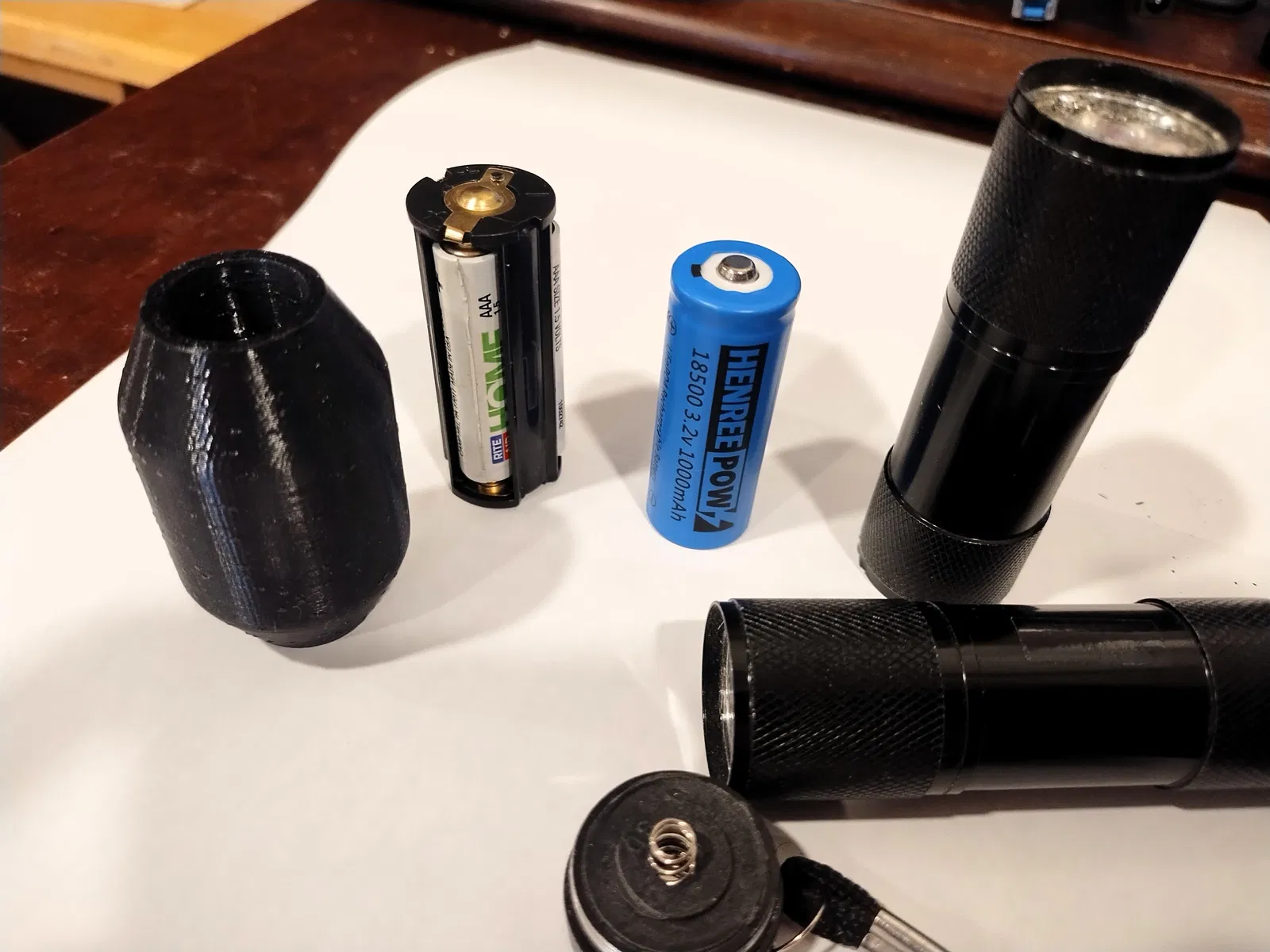

Vậy nên mình làm một cái adapter để gắn vừa pin 18500 LifePo4 3.2V, vì mình có dư vài cell từ một dự án. Cũng dùng được với loại 18500 Li-ion 3.7V (ít phổ biến hơn).

Printing

In với outer brim 3mm. PLA hoặc PETG đều OK.

CAD

Model là một ống đơn giản: đường kính trong 18.75mm, đường kính ngoài 22.5mm và cao 48.5mm. Hai đầu được vát (chamfer) để dễ lắp hơn.
