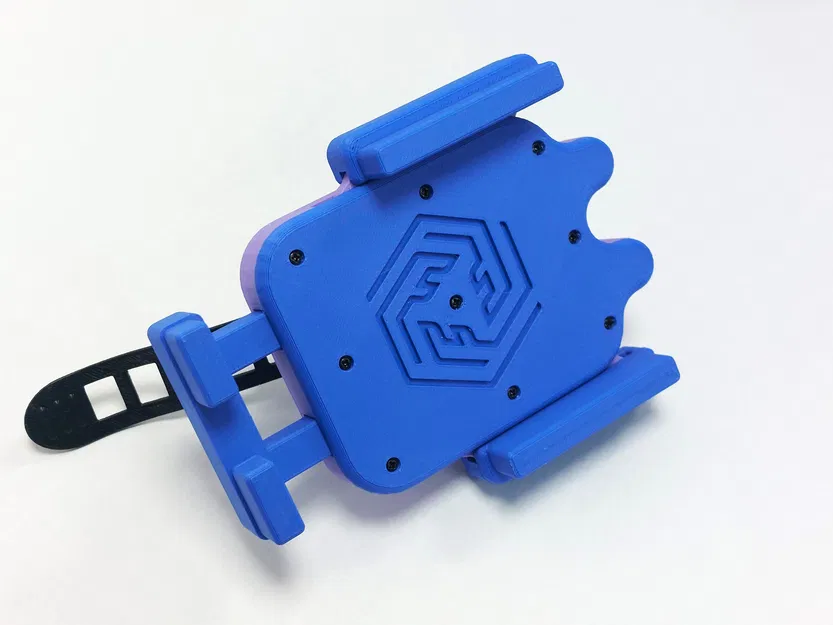

Modular Phone Holder
Mình thấy khá nhiều thiết kế kẹp điện thoại kiểu này chỉ dựa vào trọng lực để giữ điện thoại. Tuy đơn giản và hiệu quả cho việc in và lắp ráp thành một kẹp điện thoại dùng được, nhưng mình nhận ra là nếu không đặt trên bàn hay chỗ nào chắc chắn, đứng yên, thì có rủi ro điện thoại bị nẩy ra ngoài.

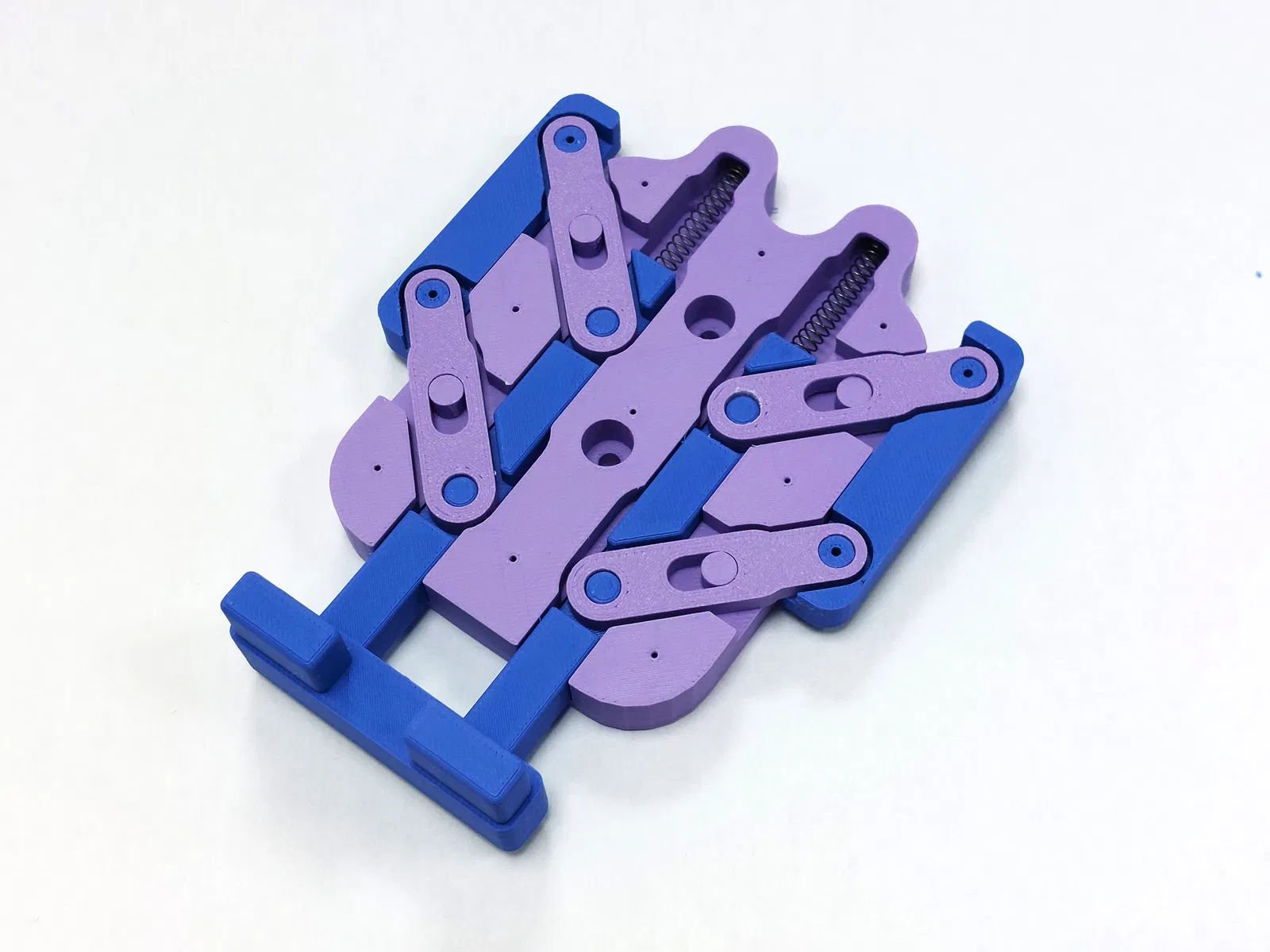

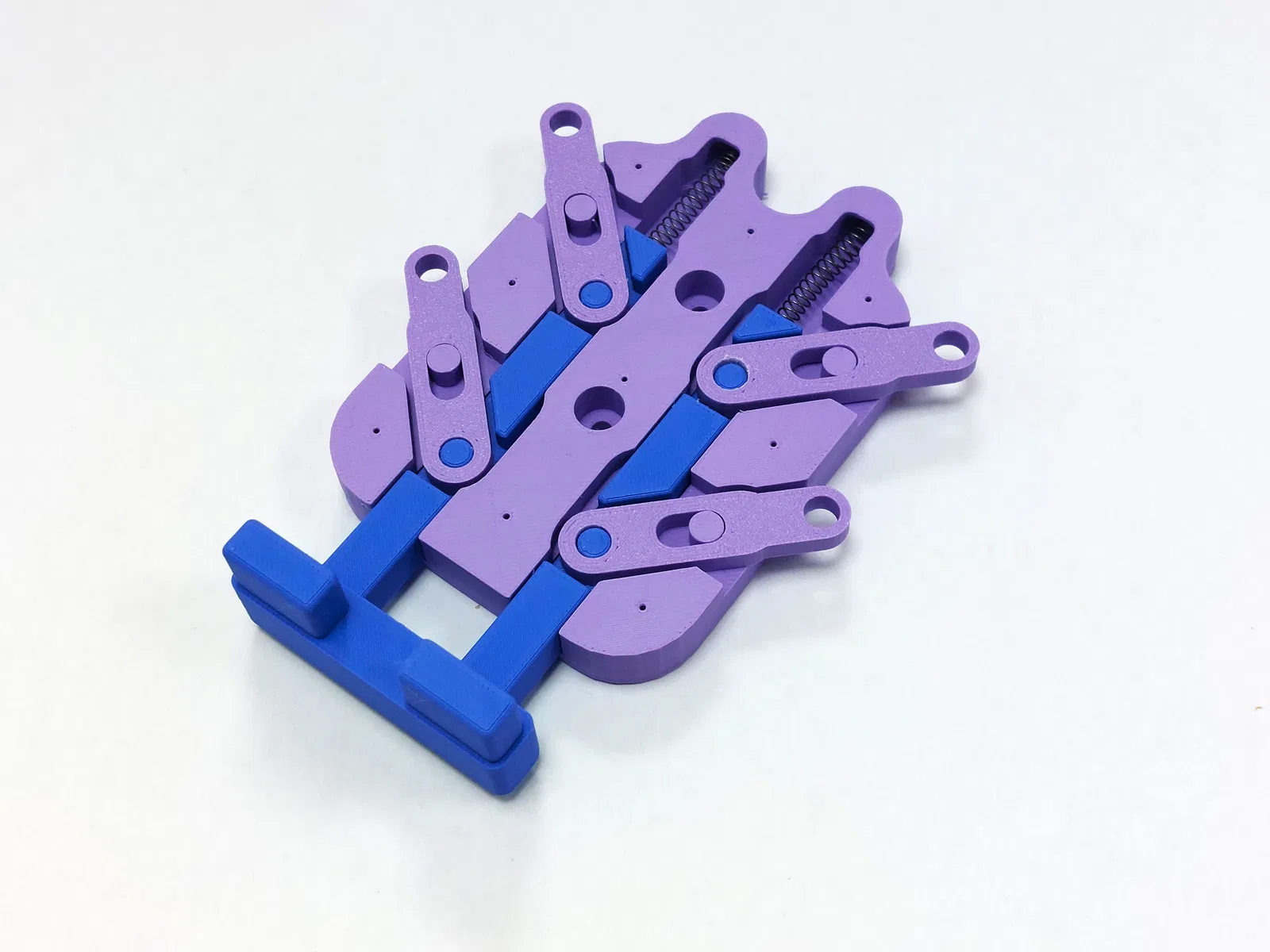

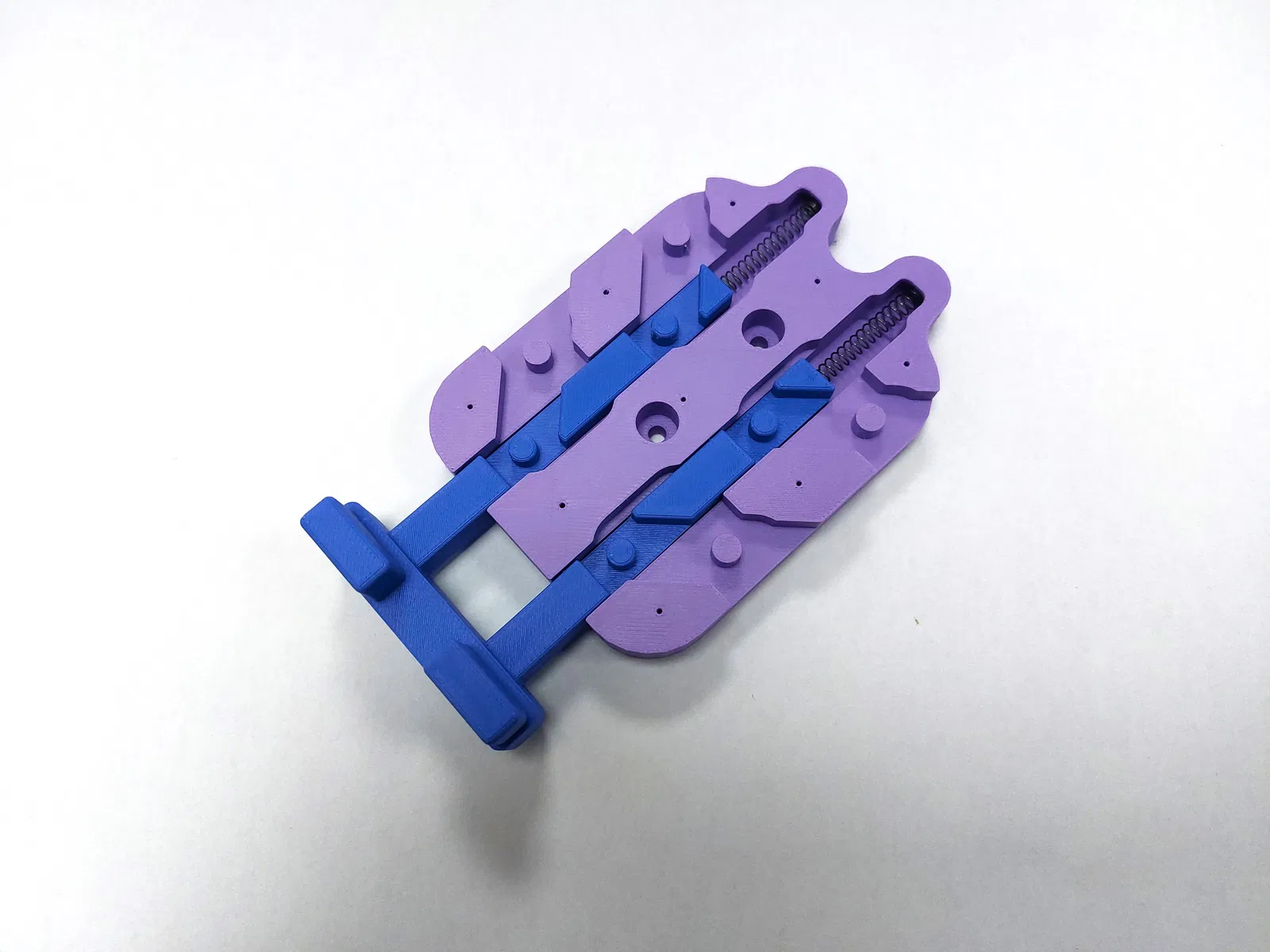

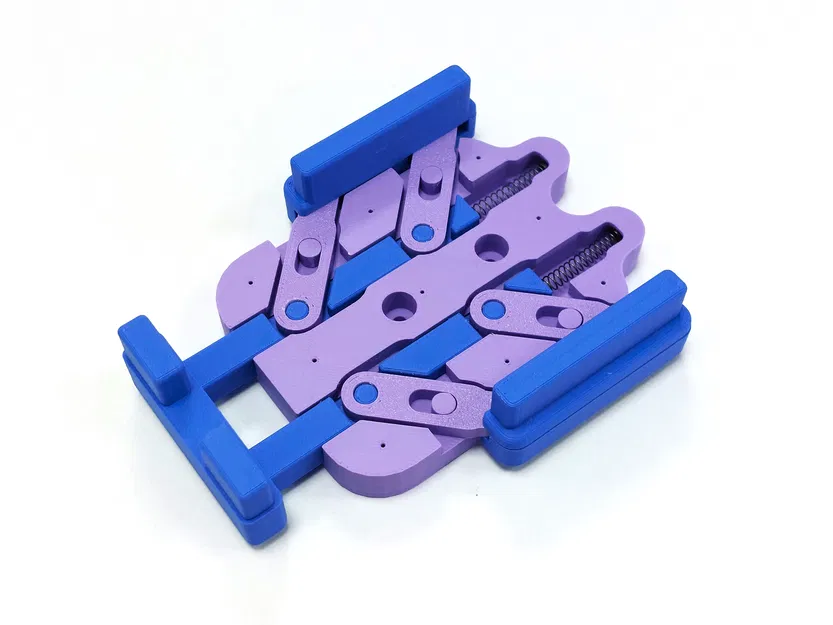

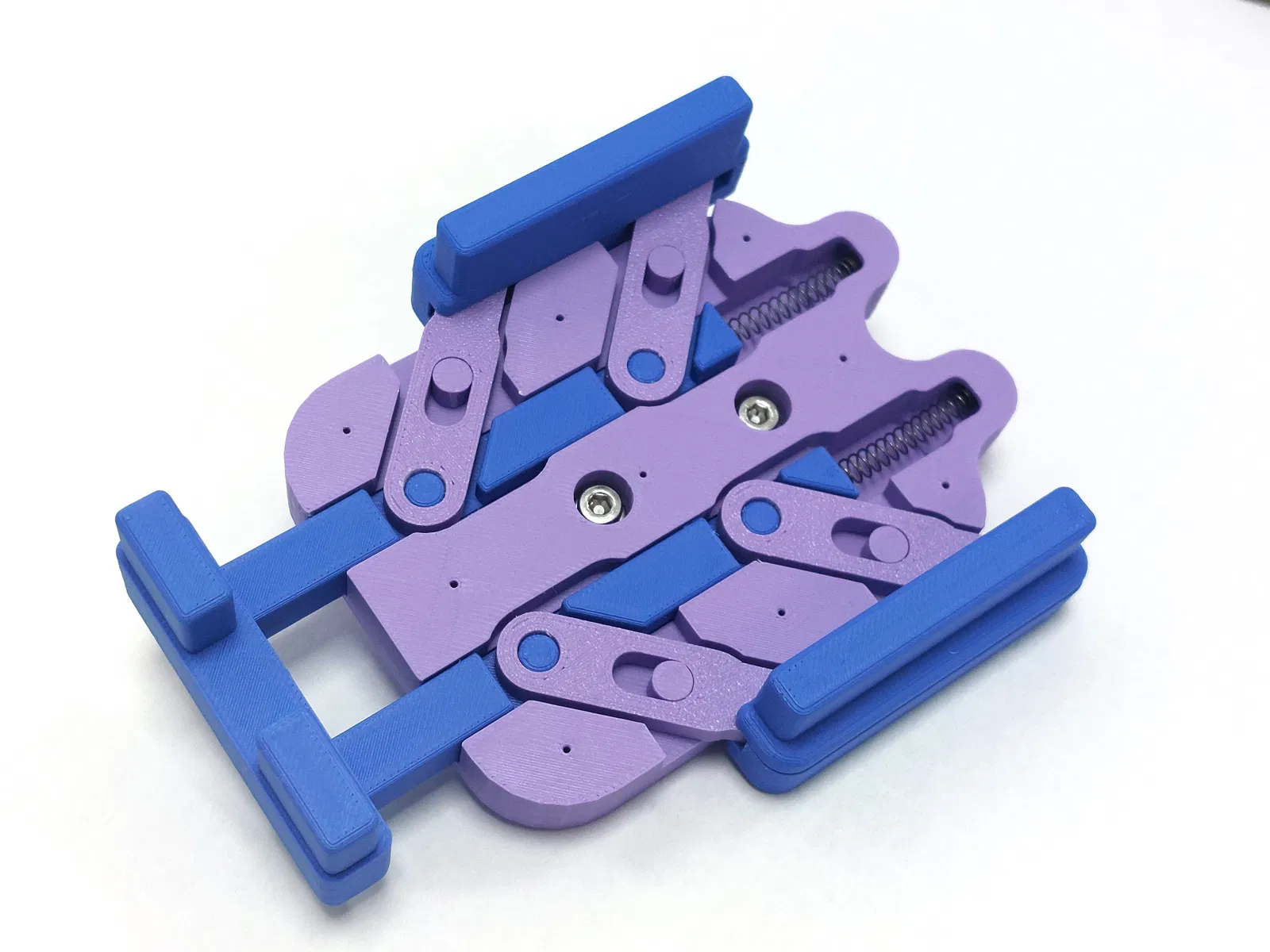

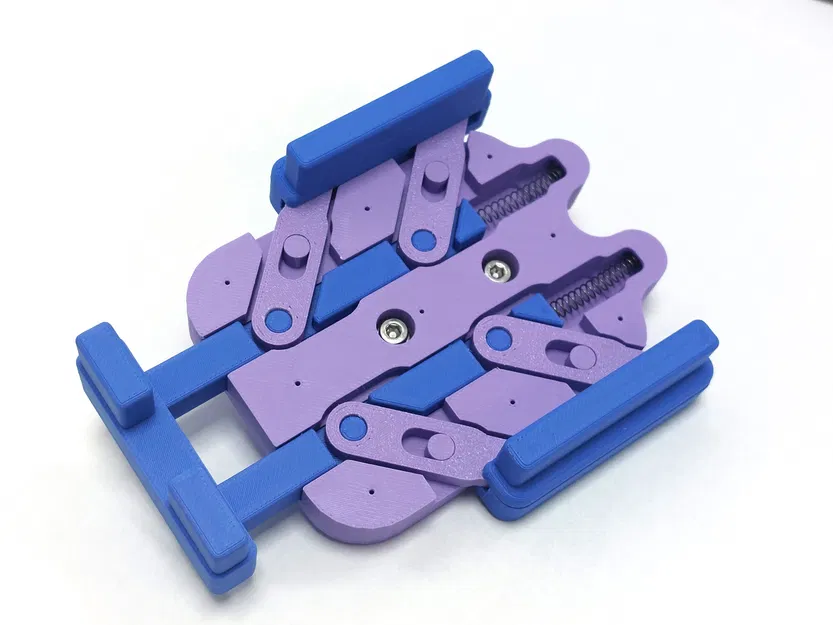

Mình thiết kế kẹp điện thoại này để không chỉ có trọng lực hỗ trợ, mà còn có cơ chế lò xo kèm các miếng kẹp TPU để giữ điện thoại chắc hơn và hạn chế bị bật ra.

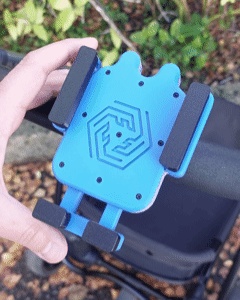

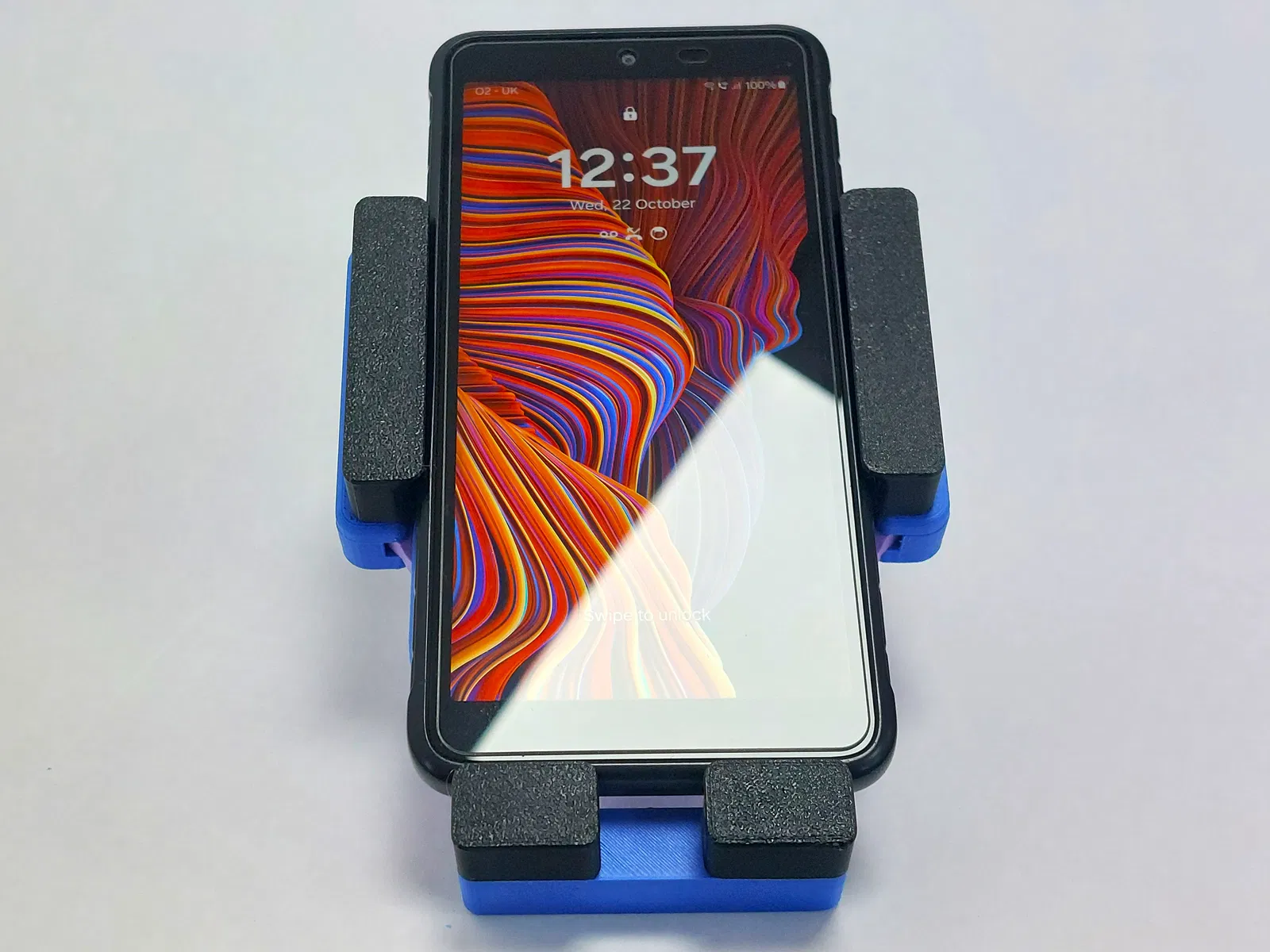

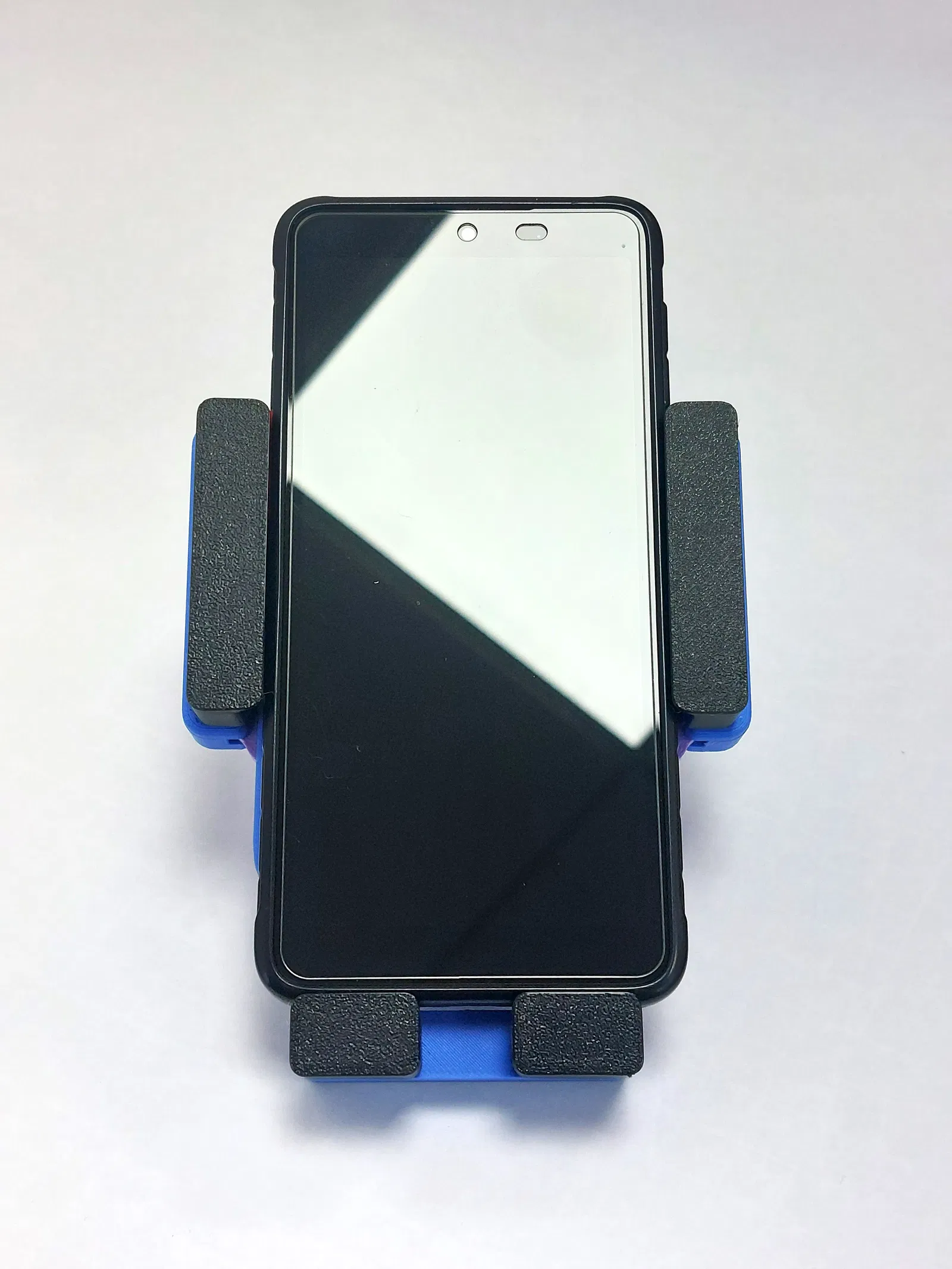

Để gắn/tháo điện thoại, chỉ cần đẩy miếng kẹp phía dưới lên là các miếng kẹp bên hông sẽ mở ra.

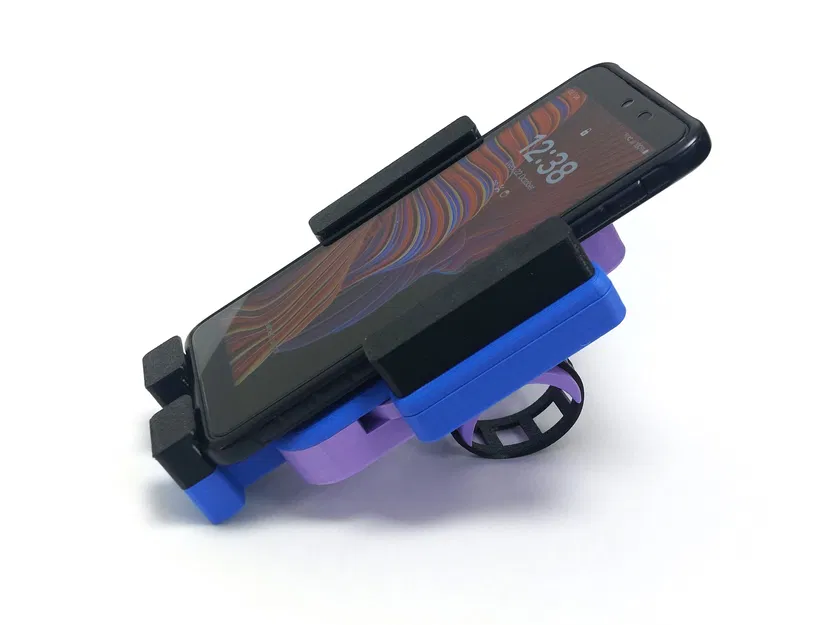

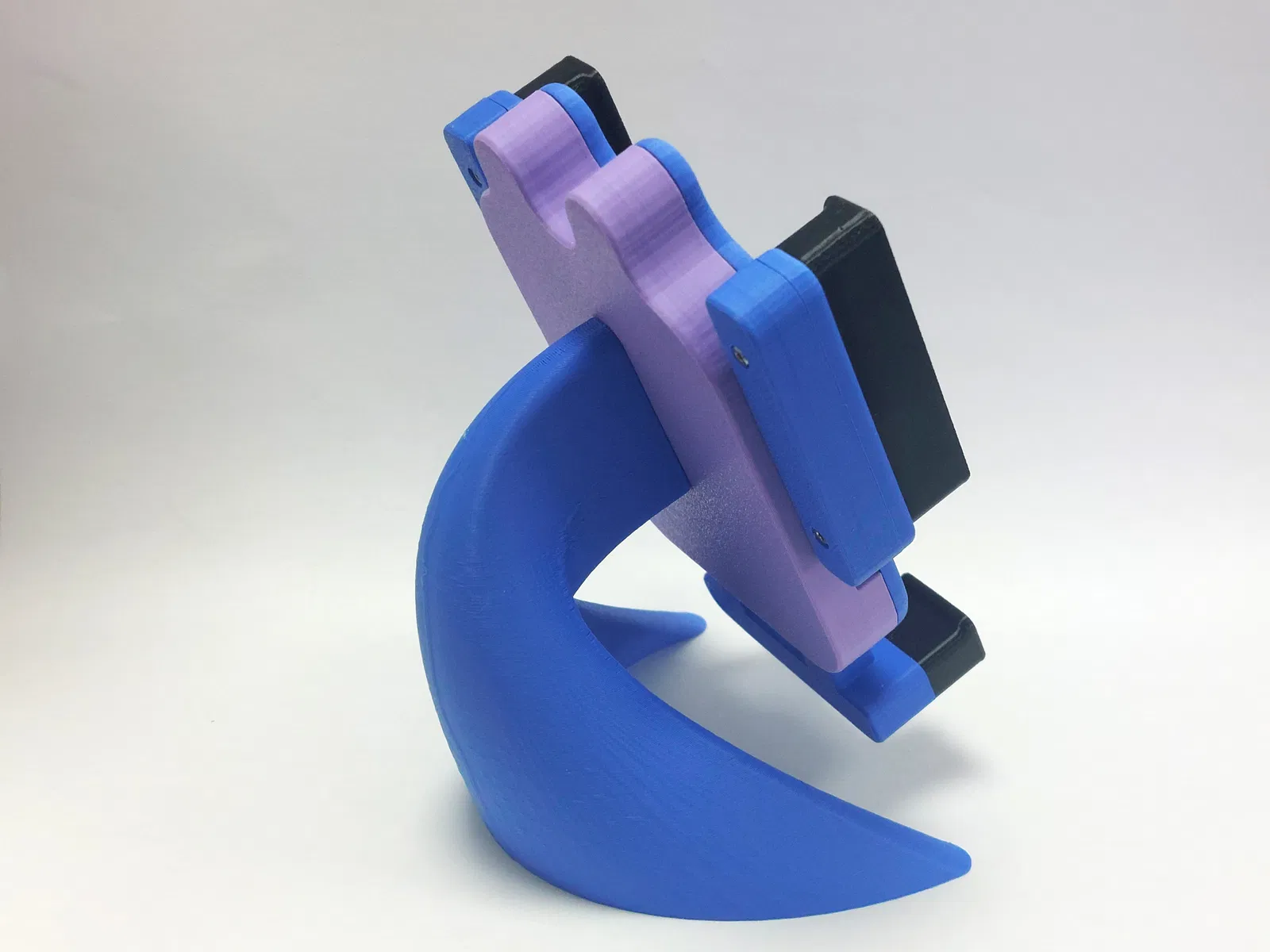

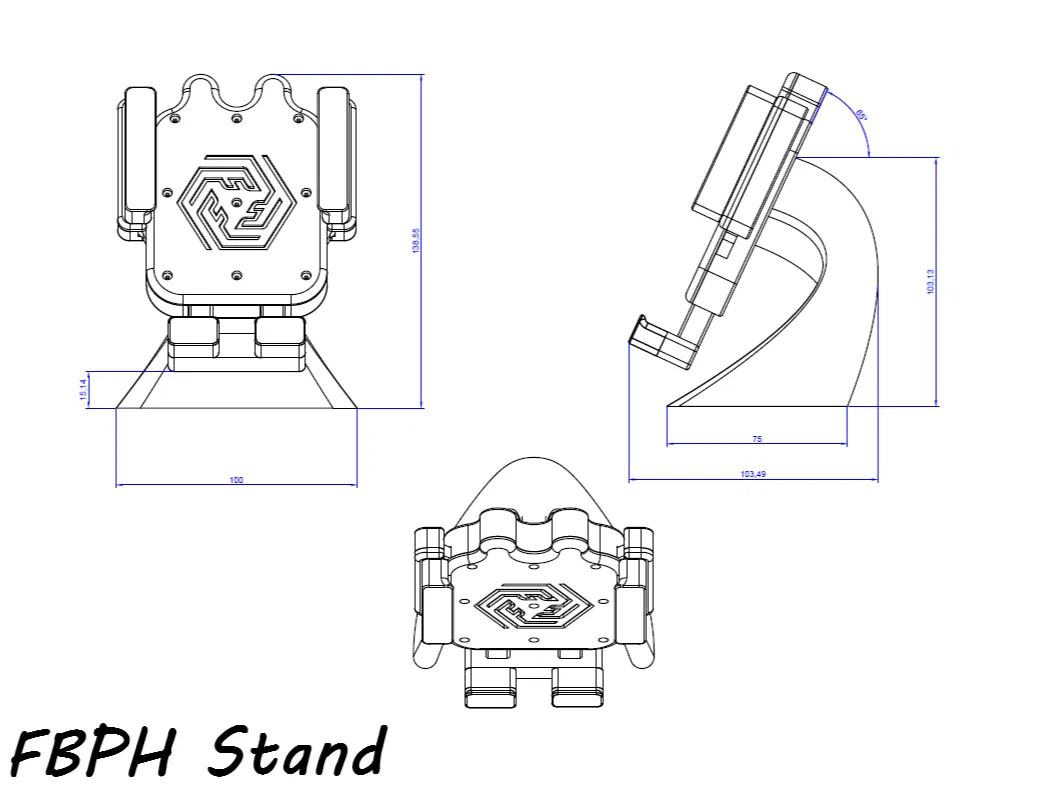

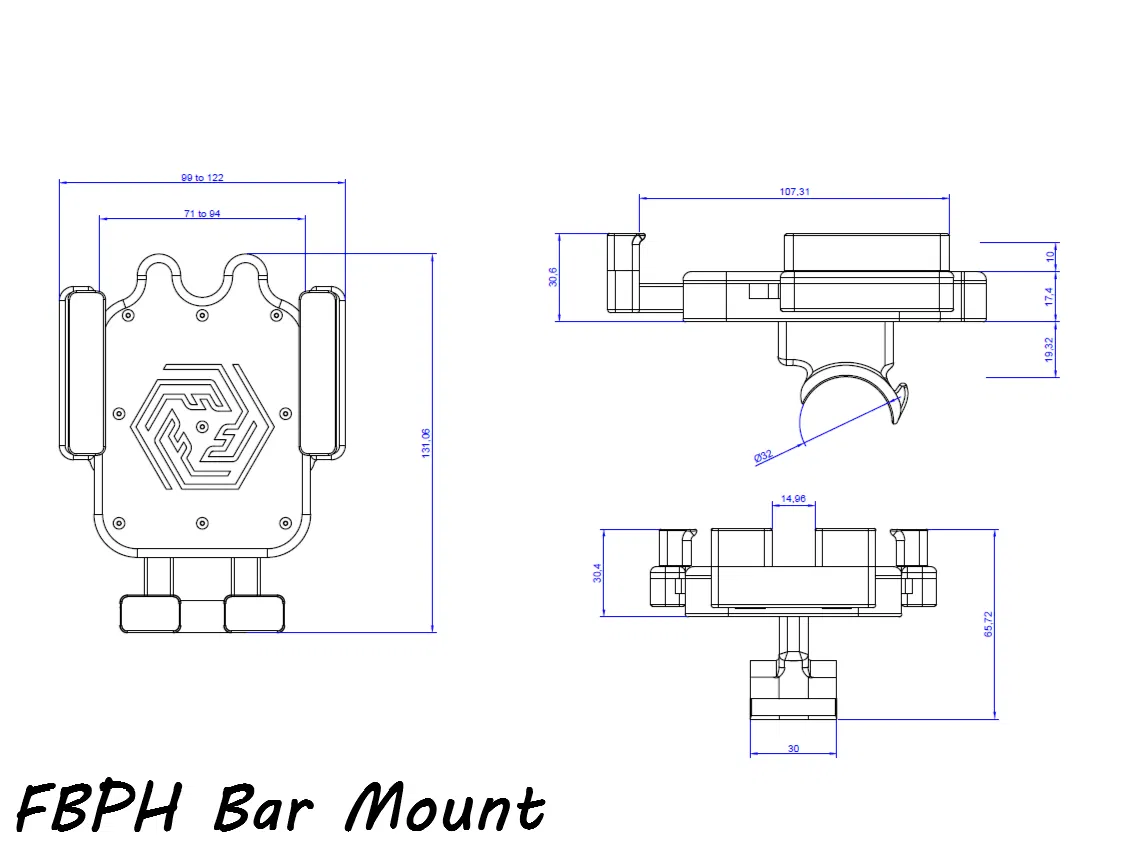

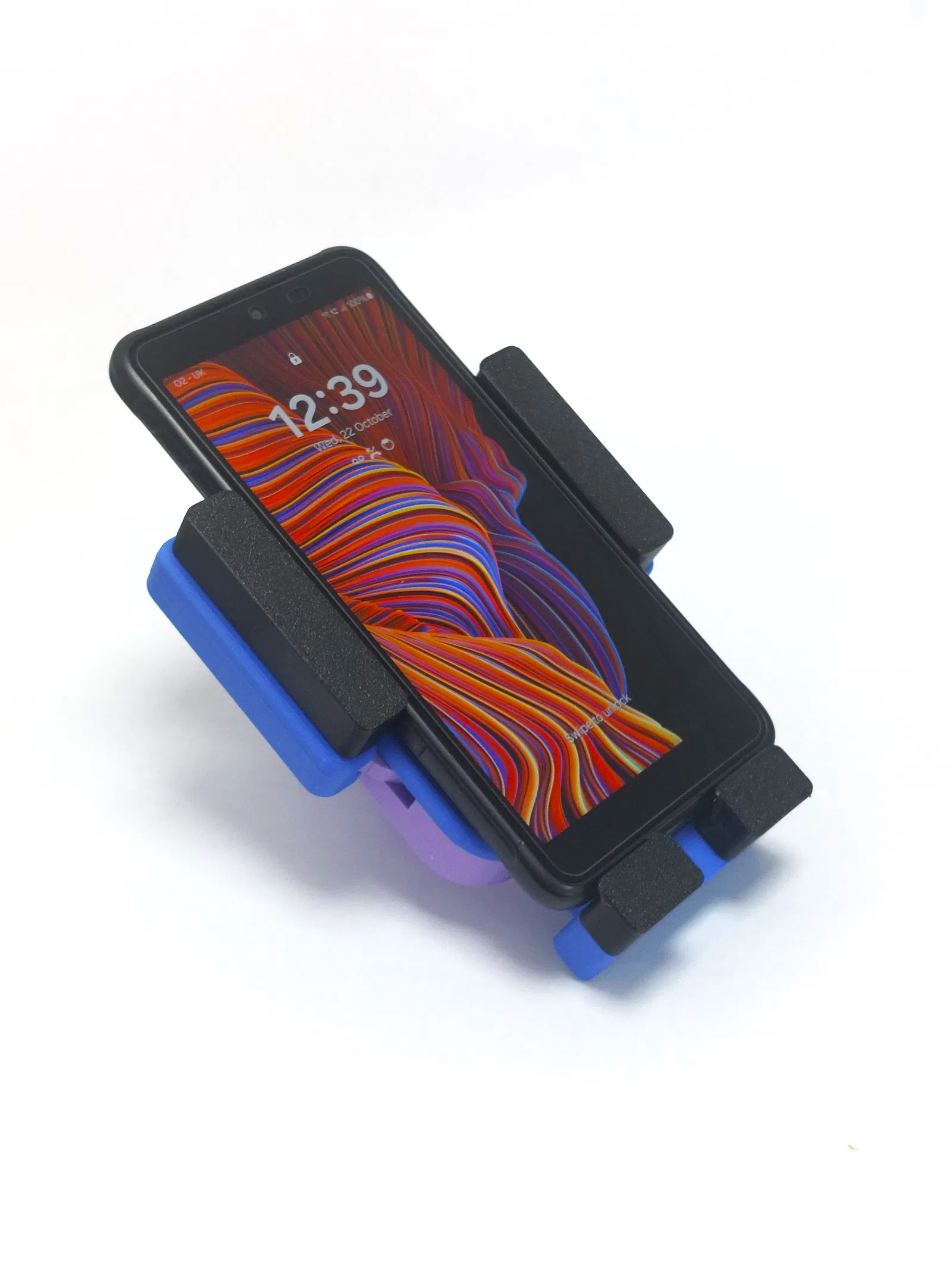

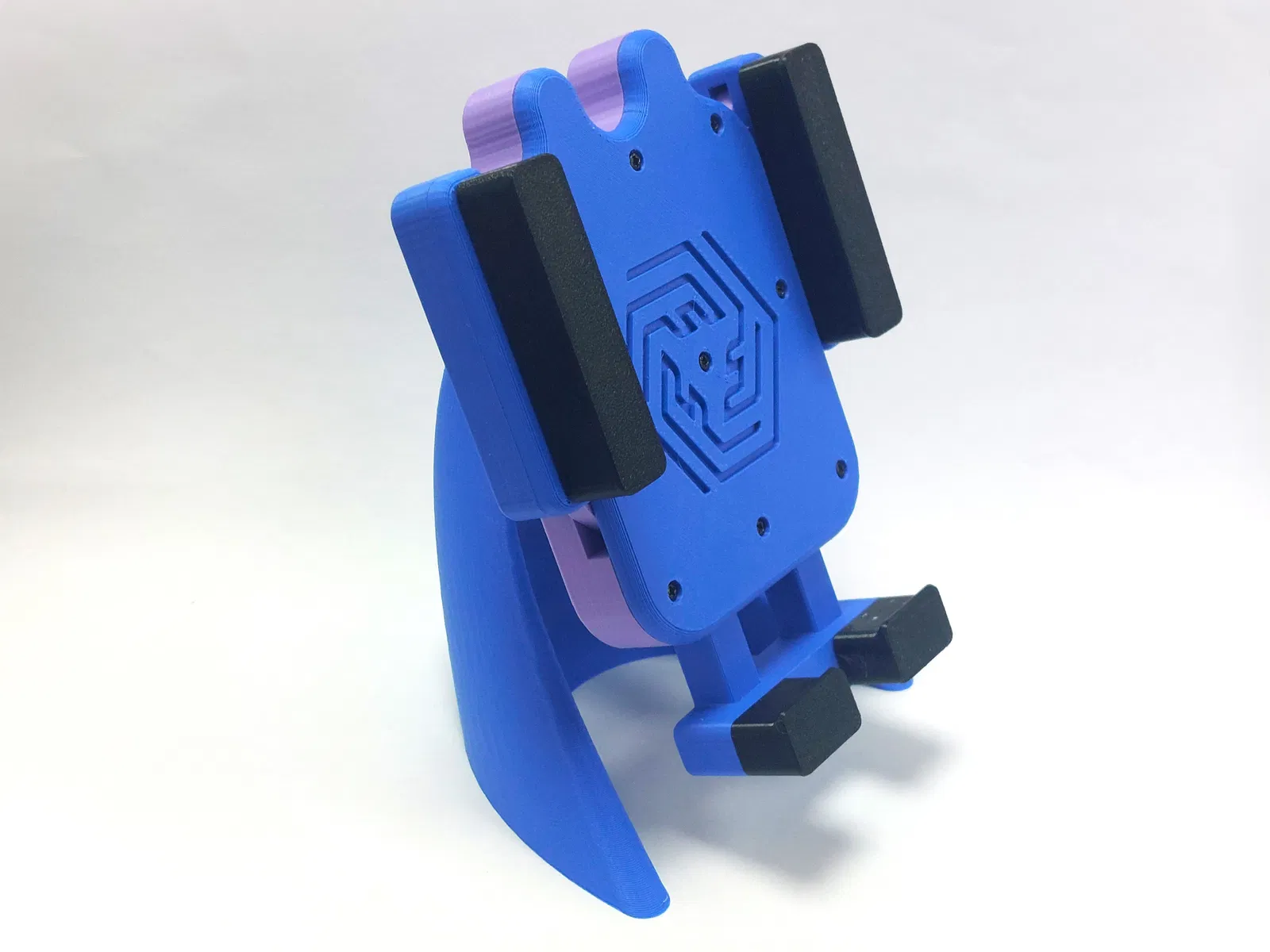

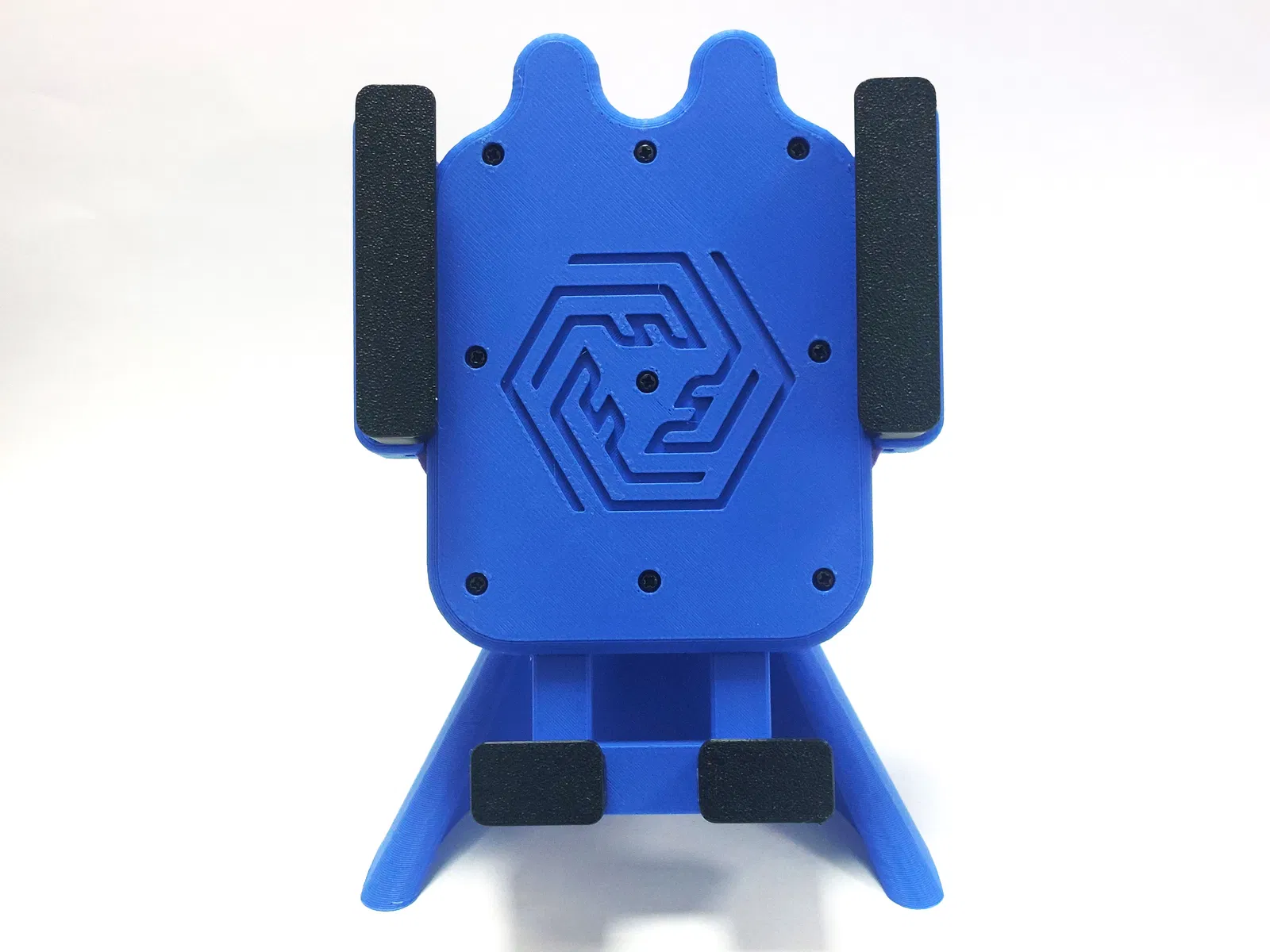

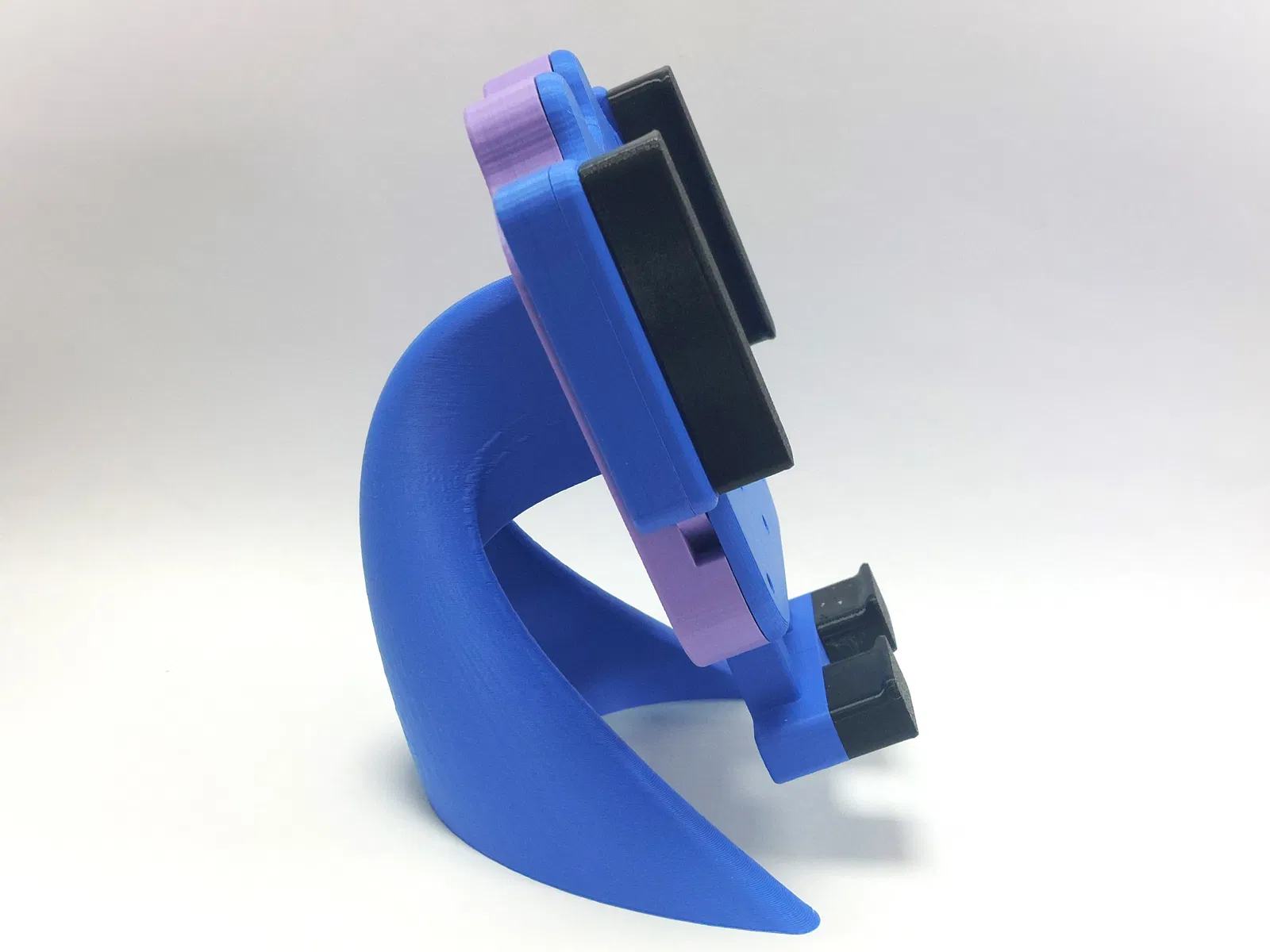

Phần stand hiện đang thiết kế cho điện thoại rộng từ 71mm đến 94mm, nhưng có thể chỉnh sửa dễ dàng để phù hợp máy lớn/nhỏ hơn bằng cách thay các miếng grip (tuỳ chọn grip sẽ có sớm!).

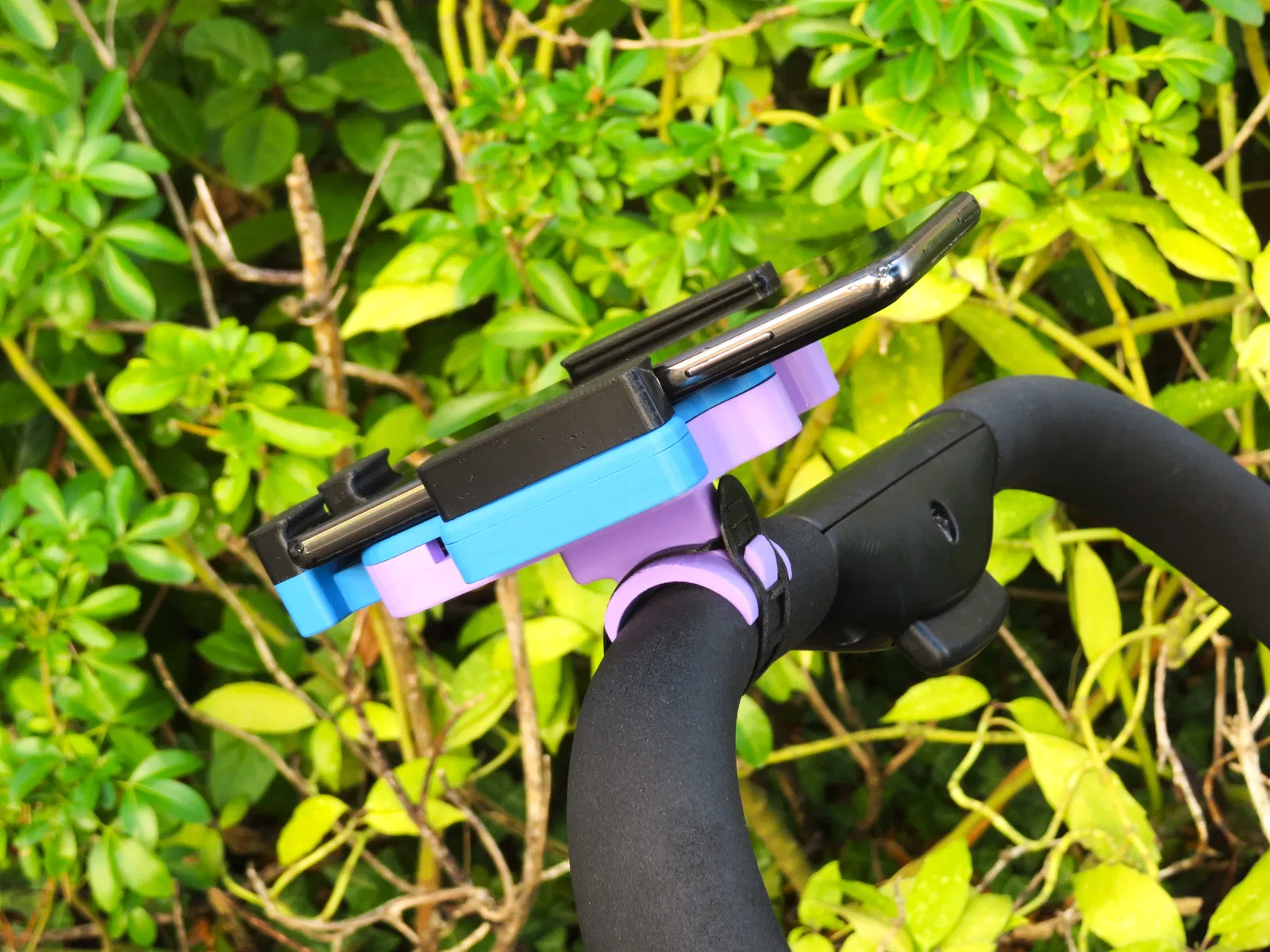

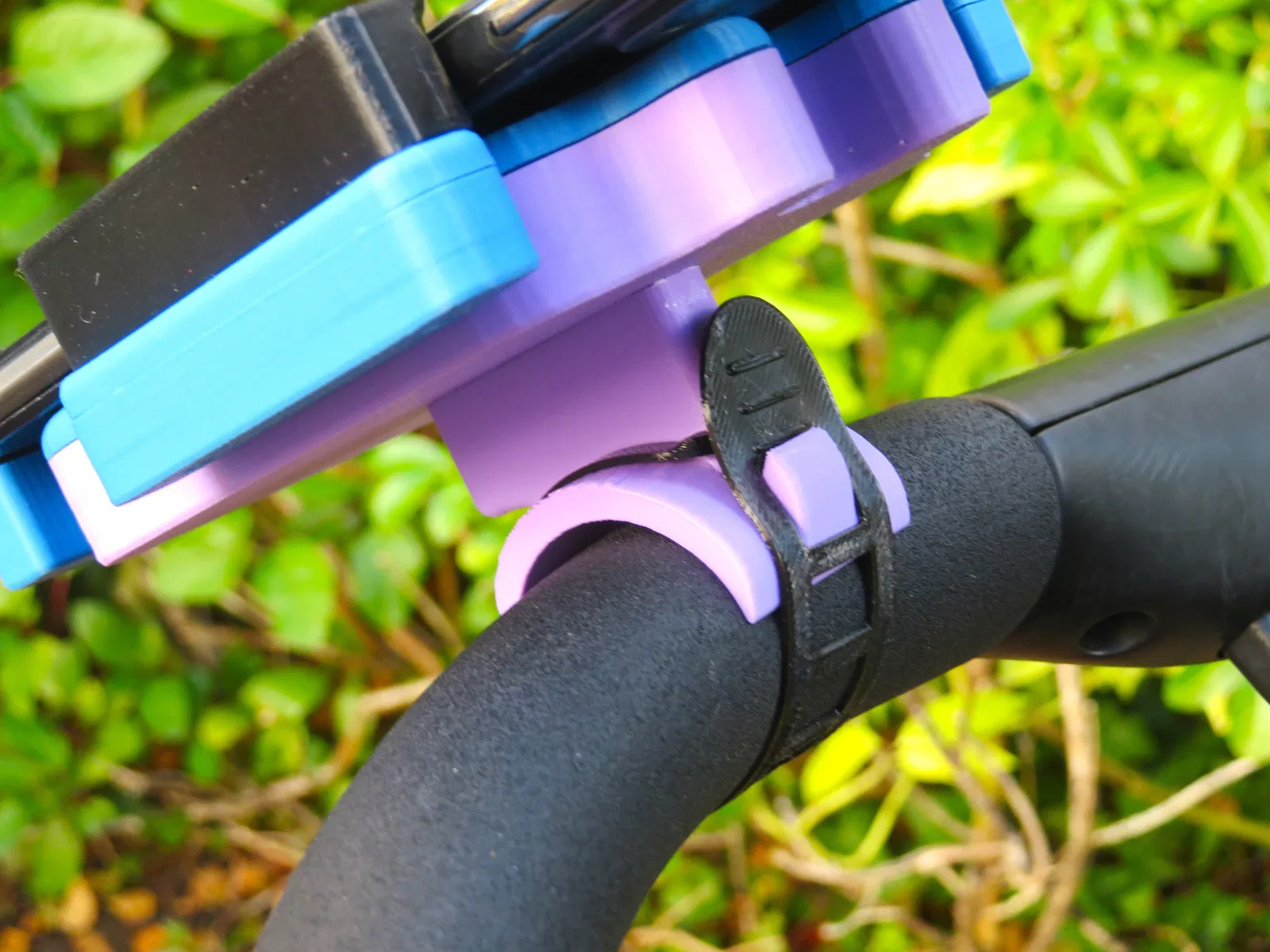

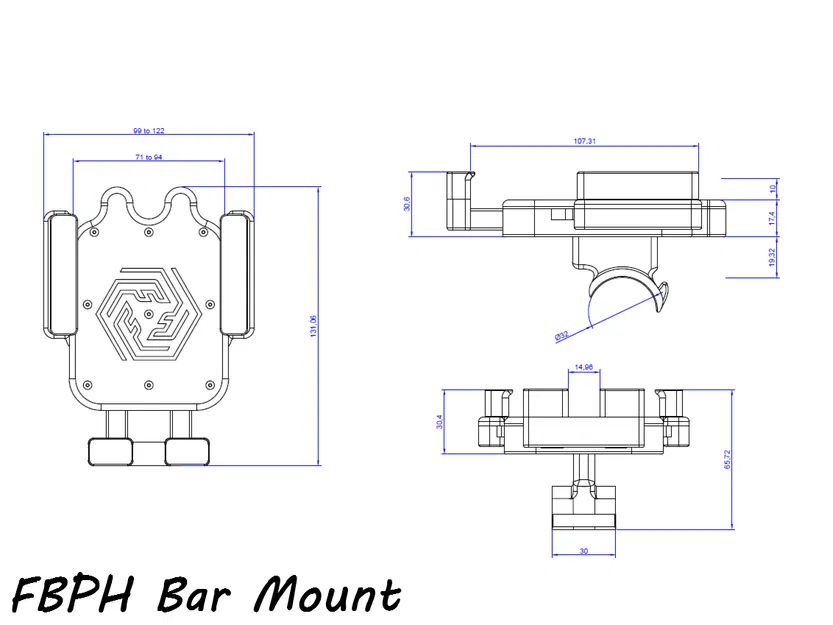

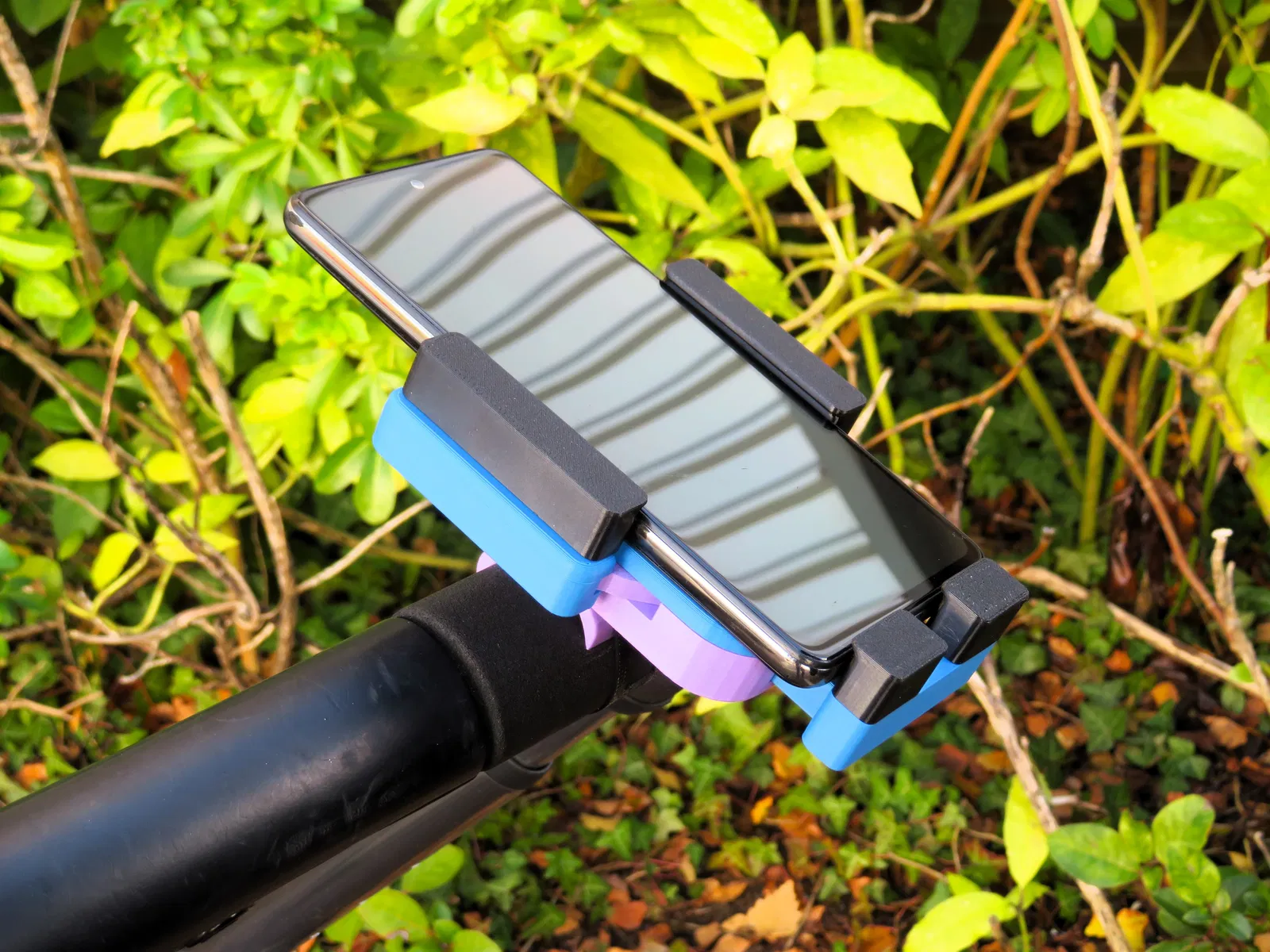

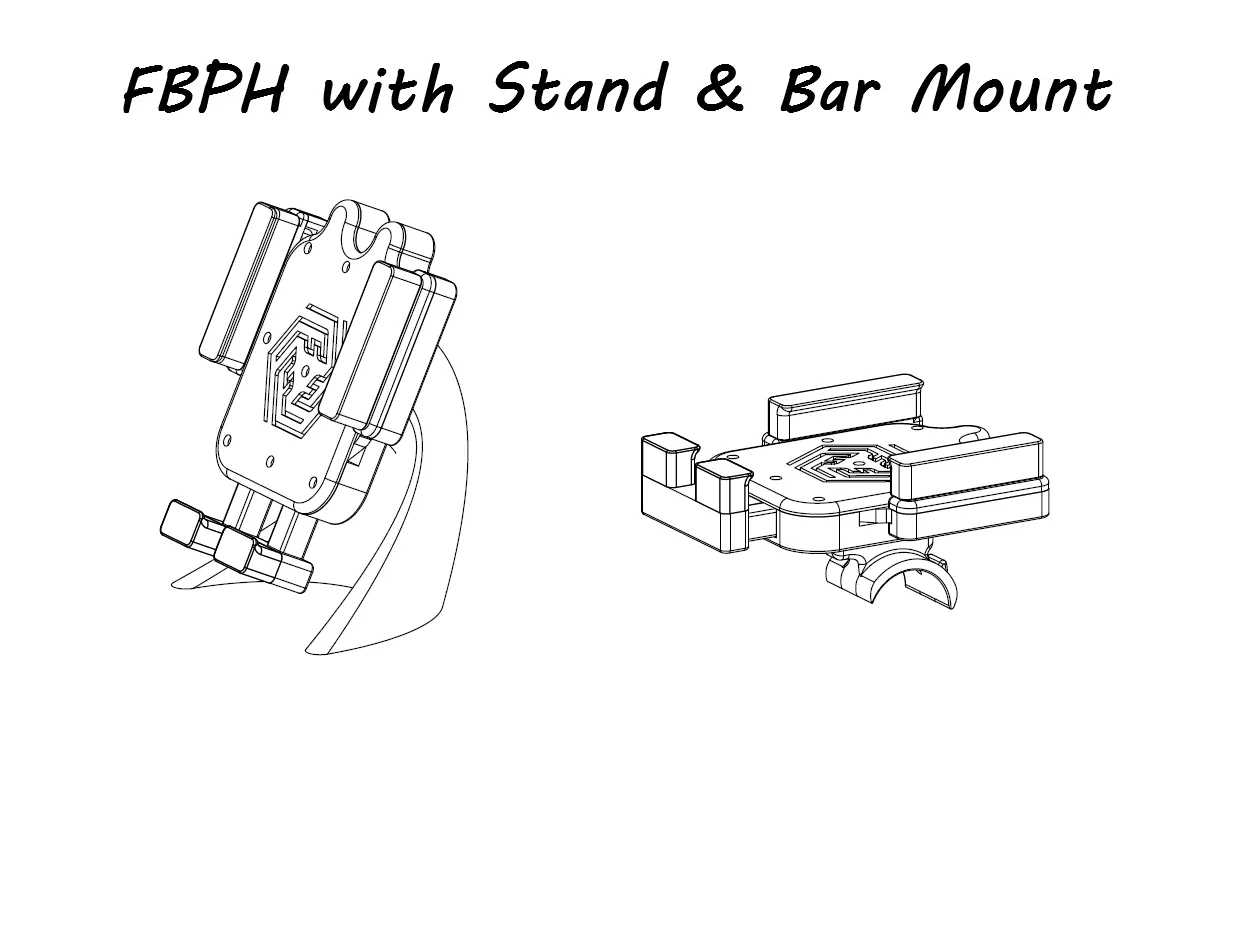

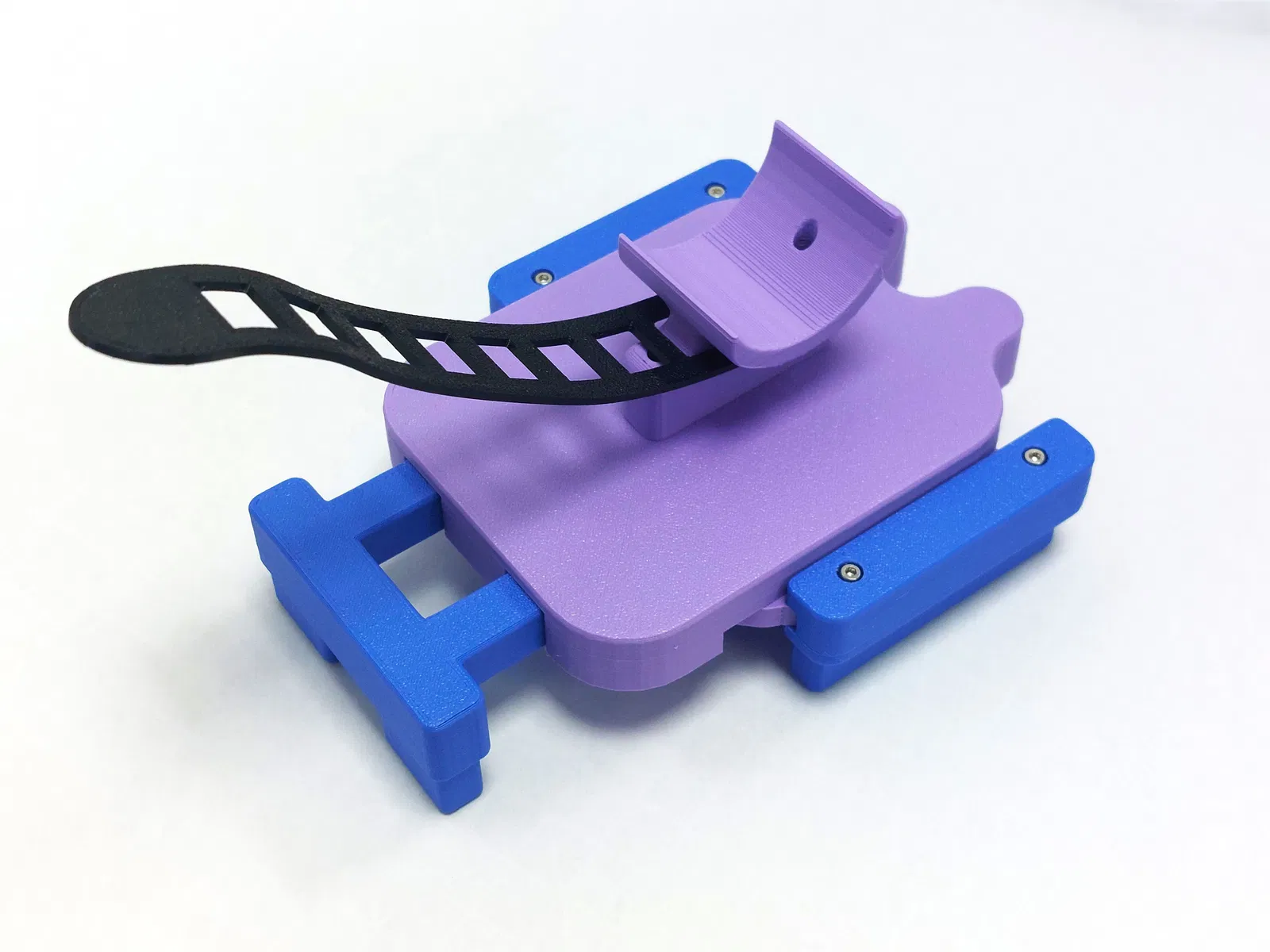

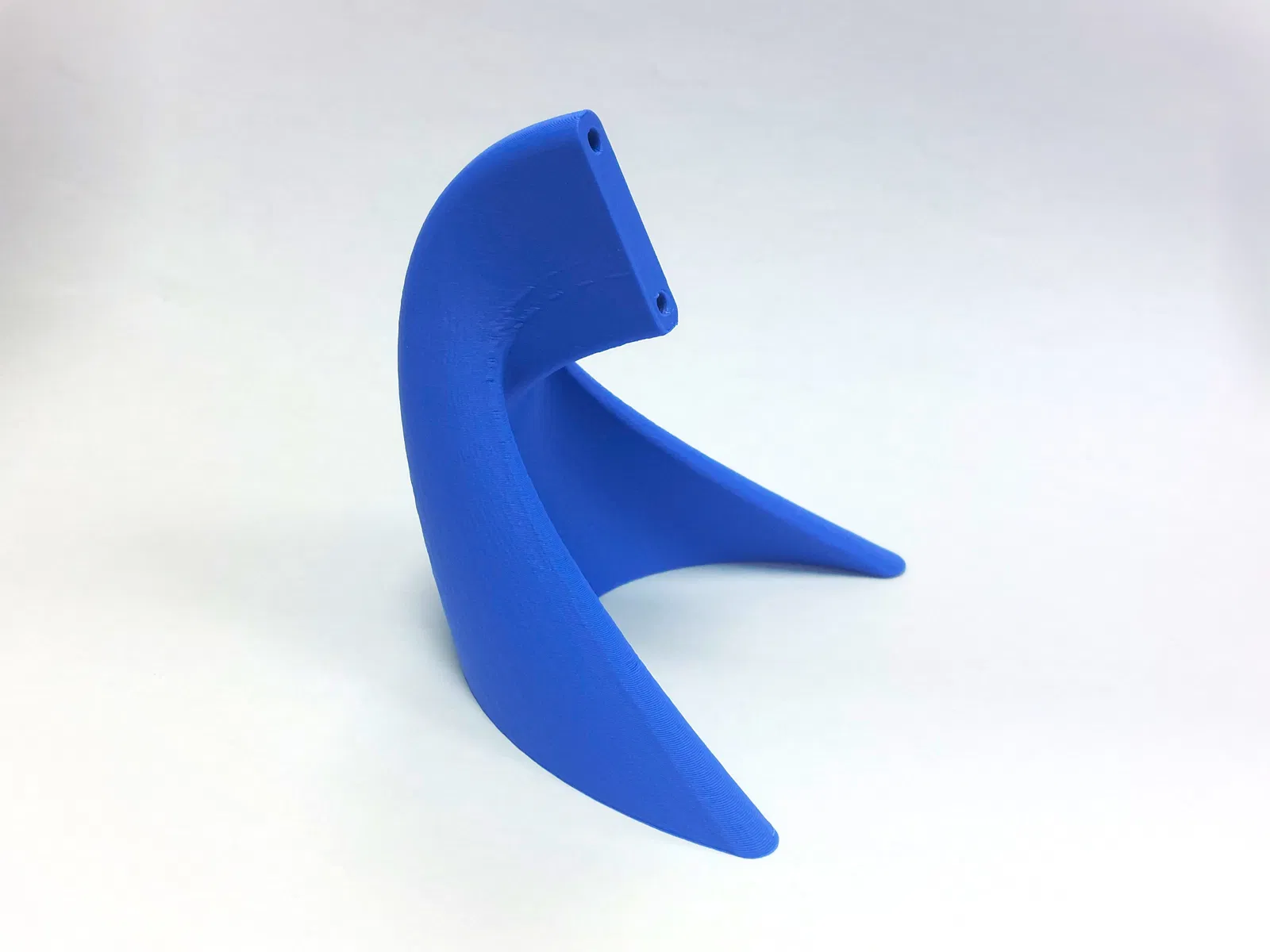

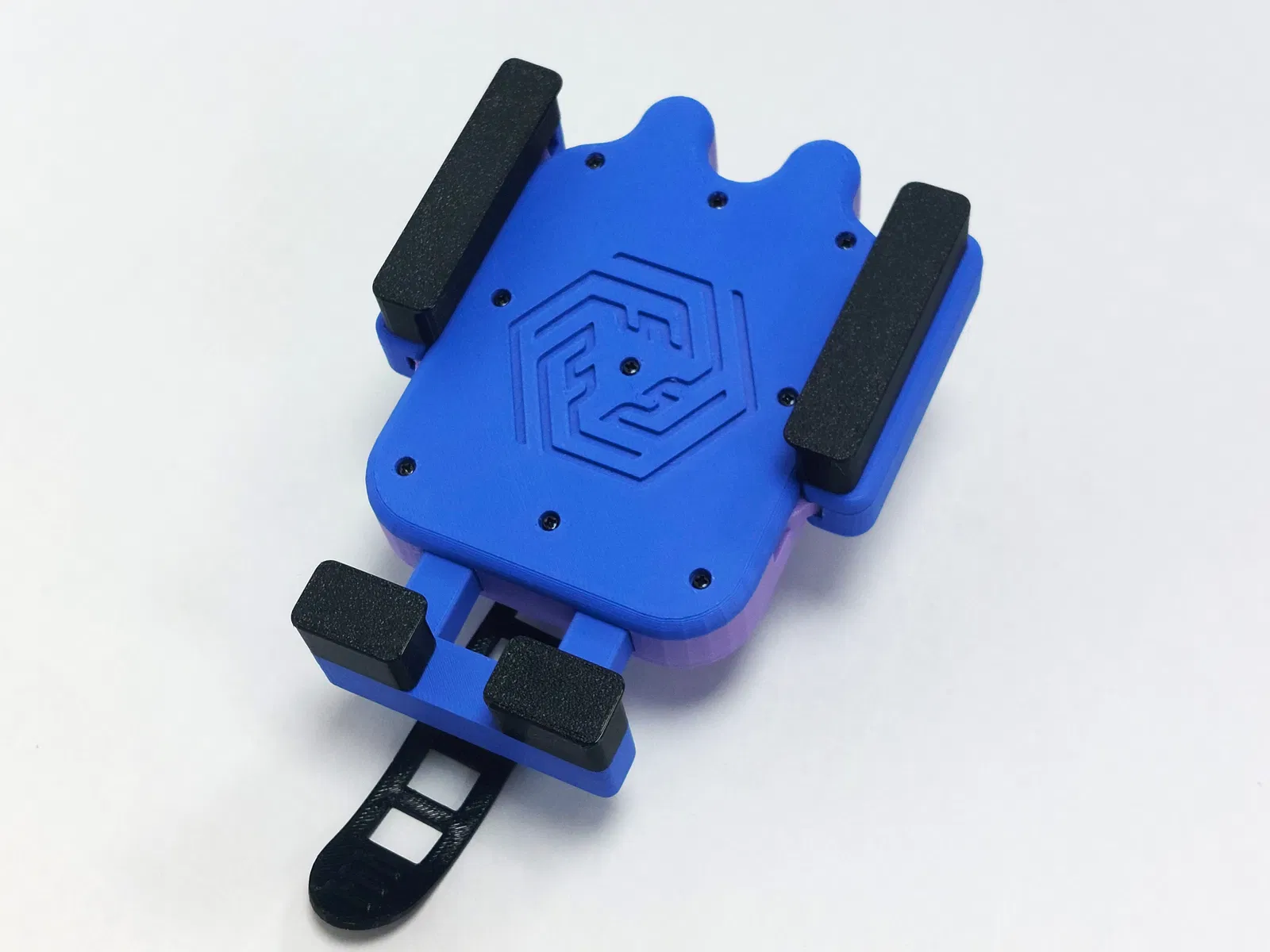

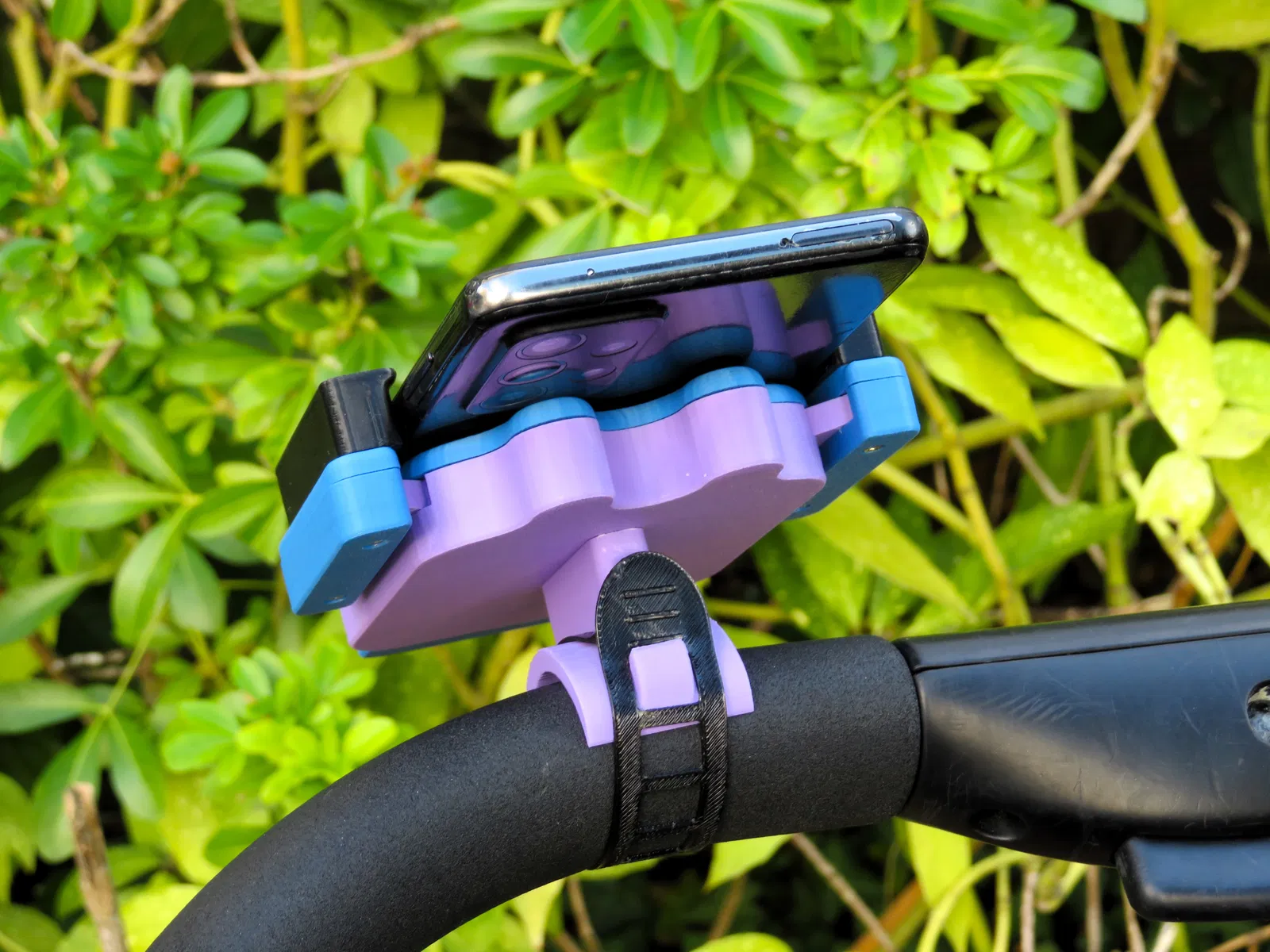

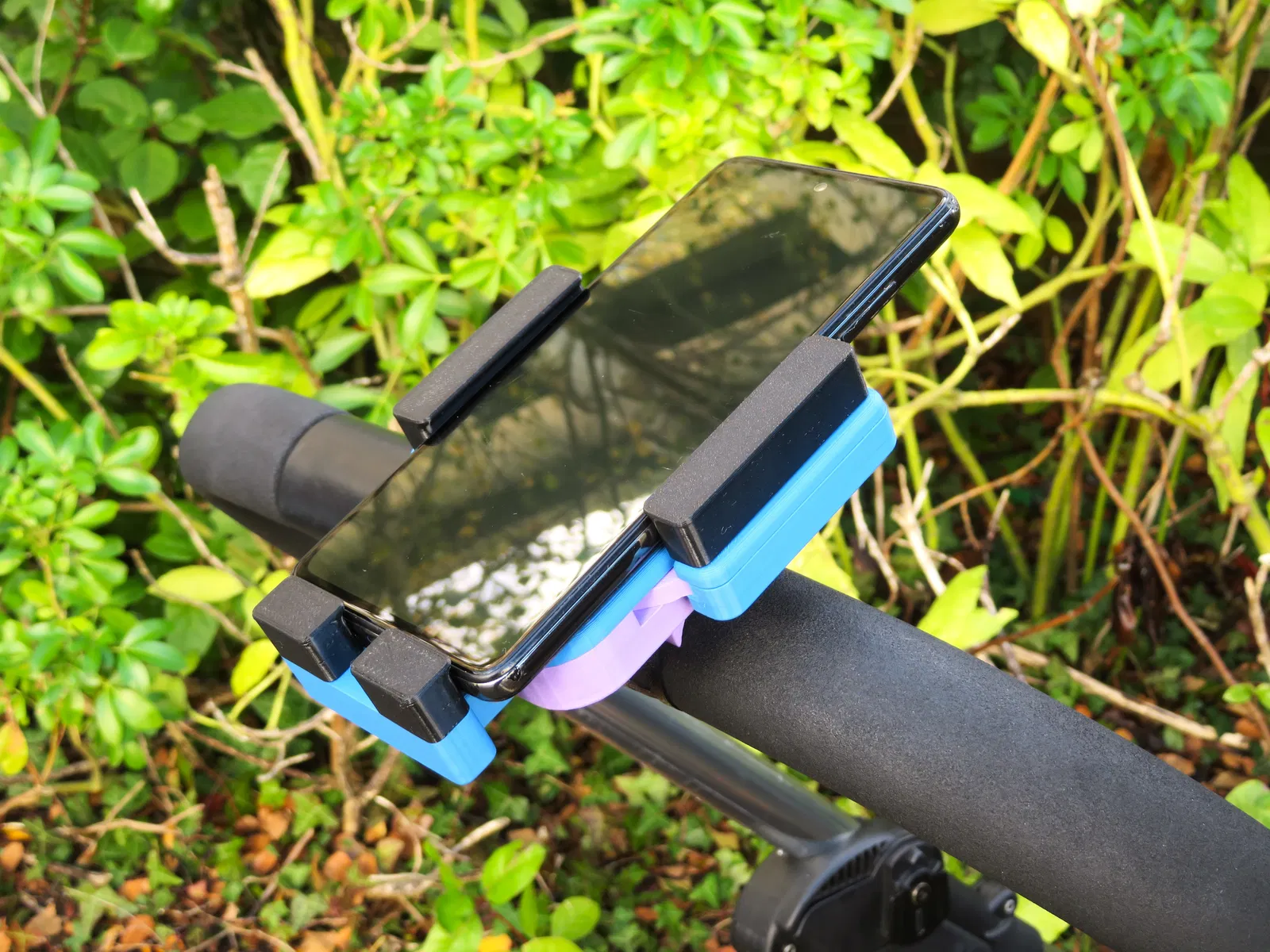

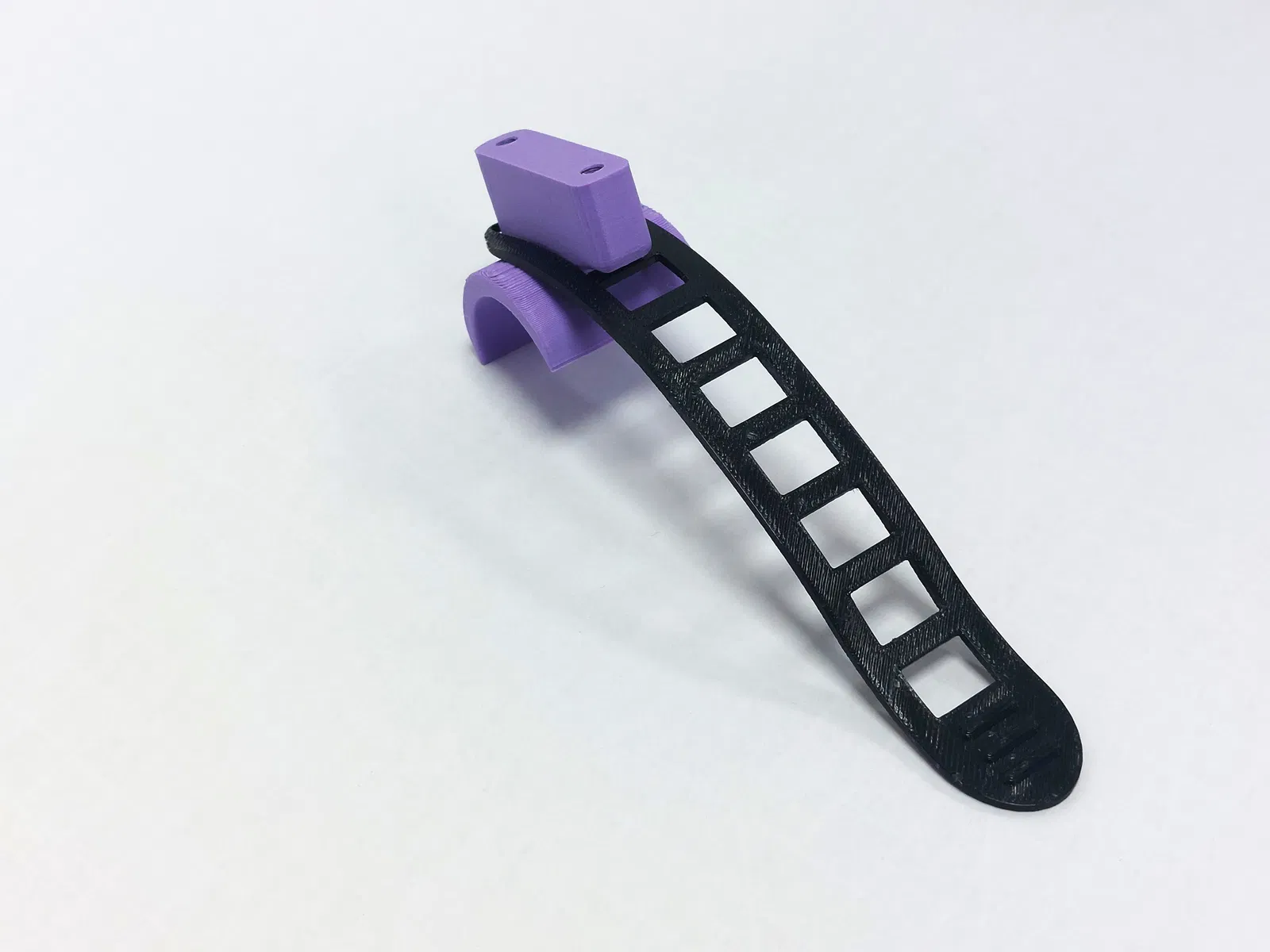

Hiện có 2 tuỳ chọn mount, và sẽ còn thêm nữa trong thời gian tới! Nếu bạn có gợi ý về các kiểu mount, cứ thoải mái comment hoặc nhắn PM cho mình nha!
Hướng dẫn lắp ráp đầy đủ có trên Instructables của mình:
Instructables Guide

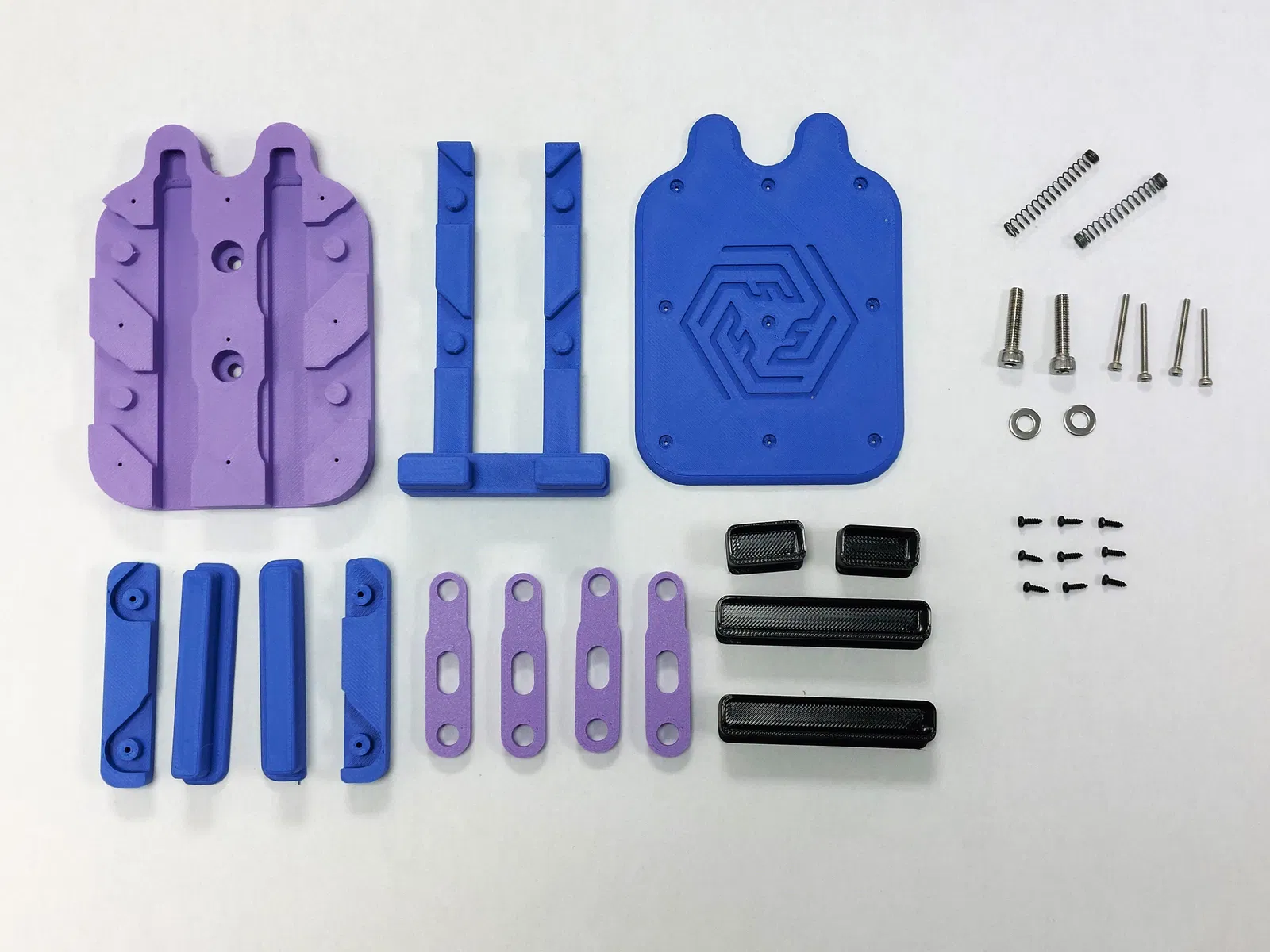

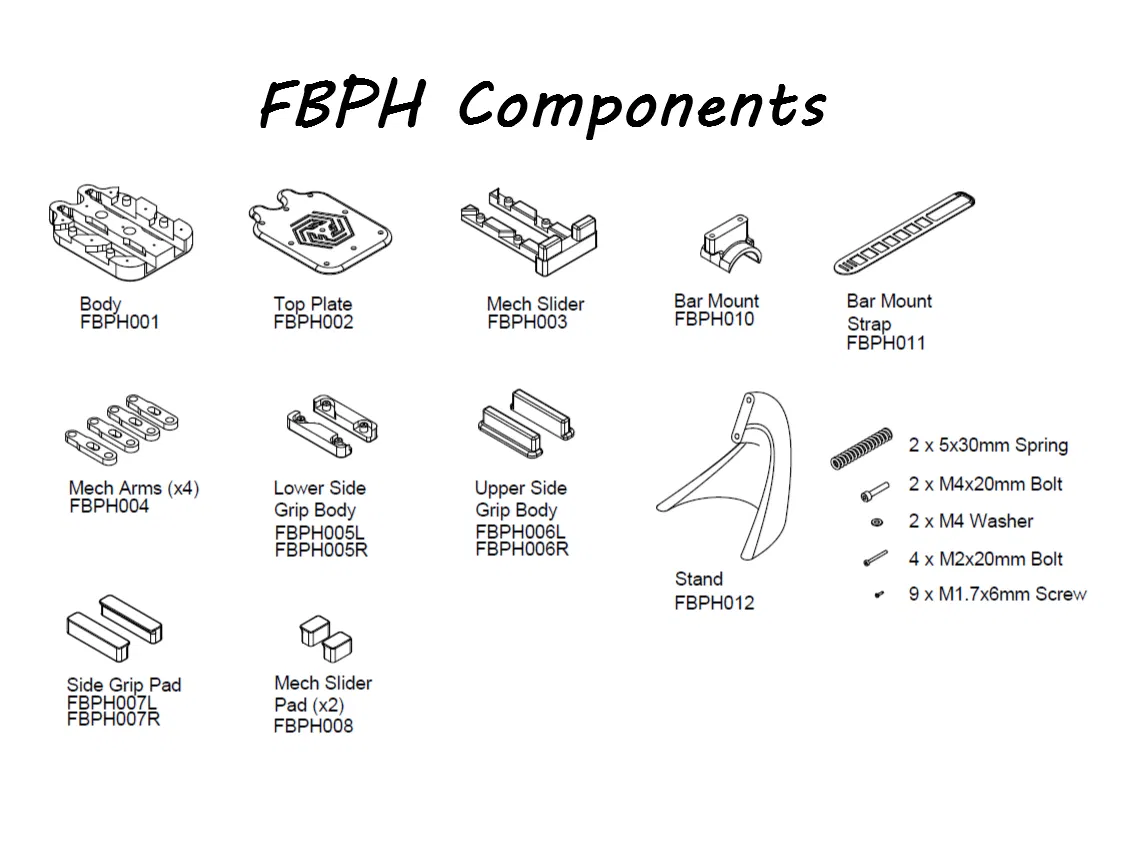

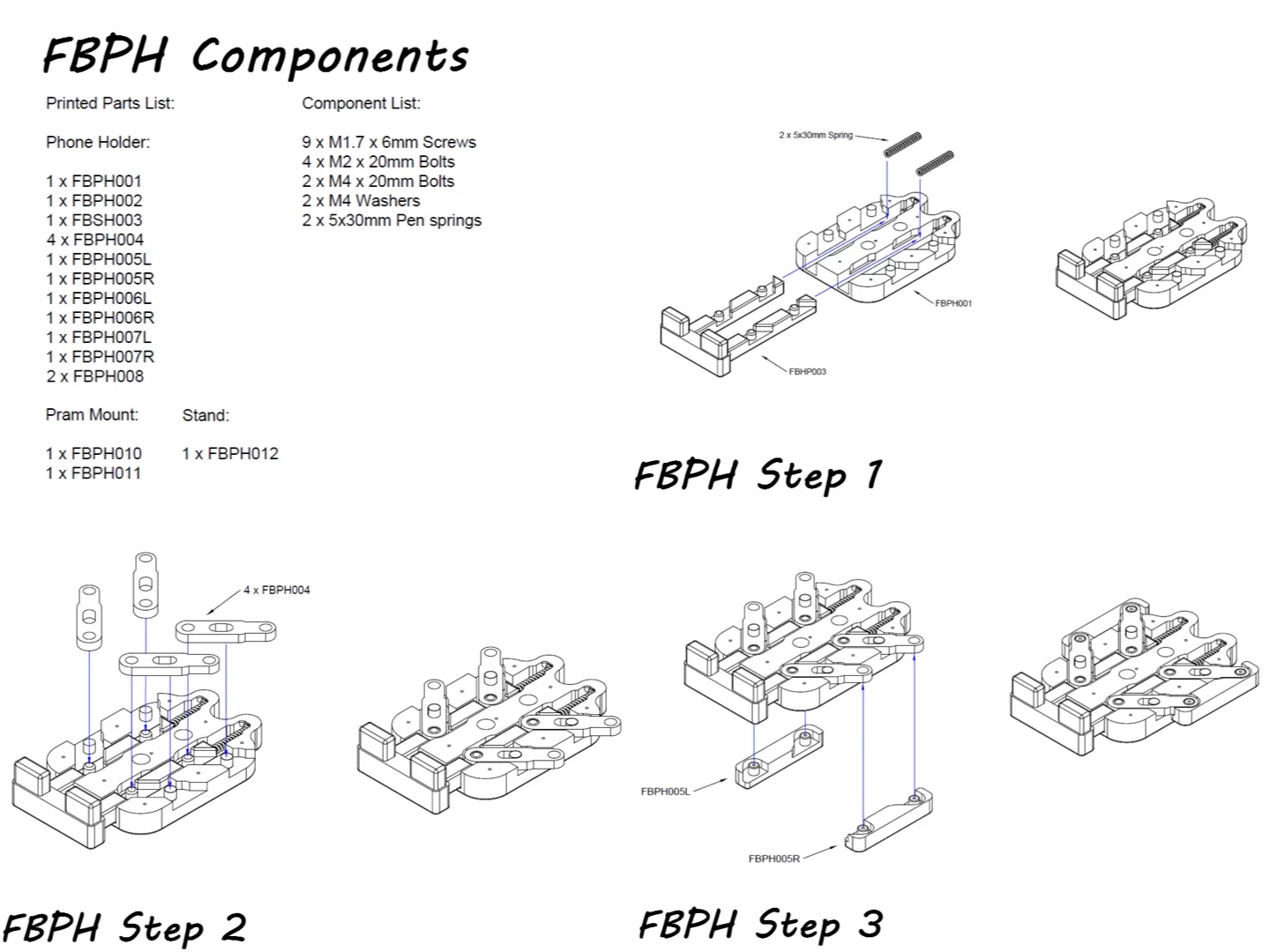

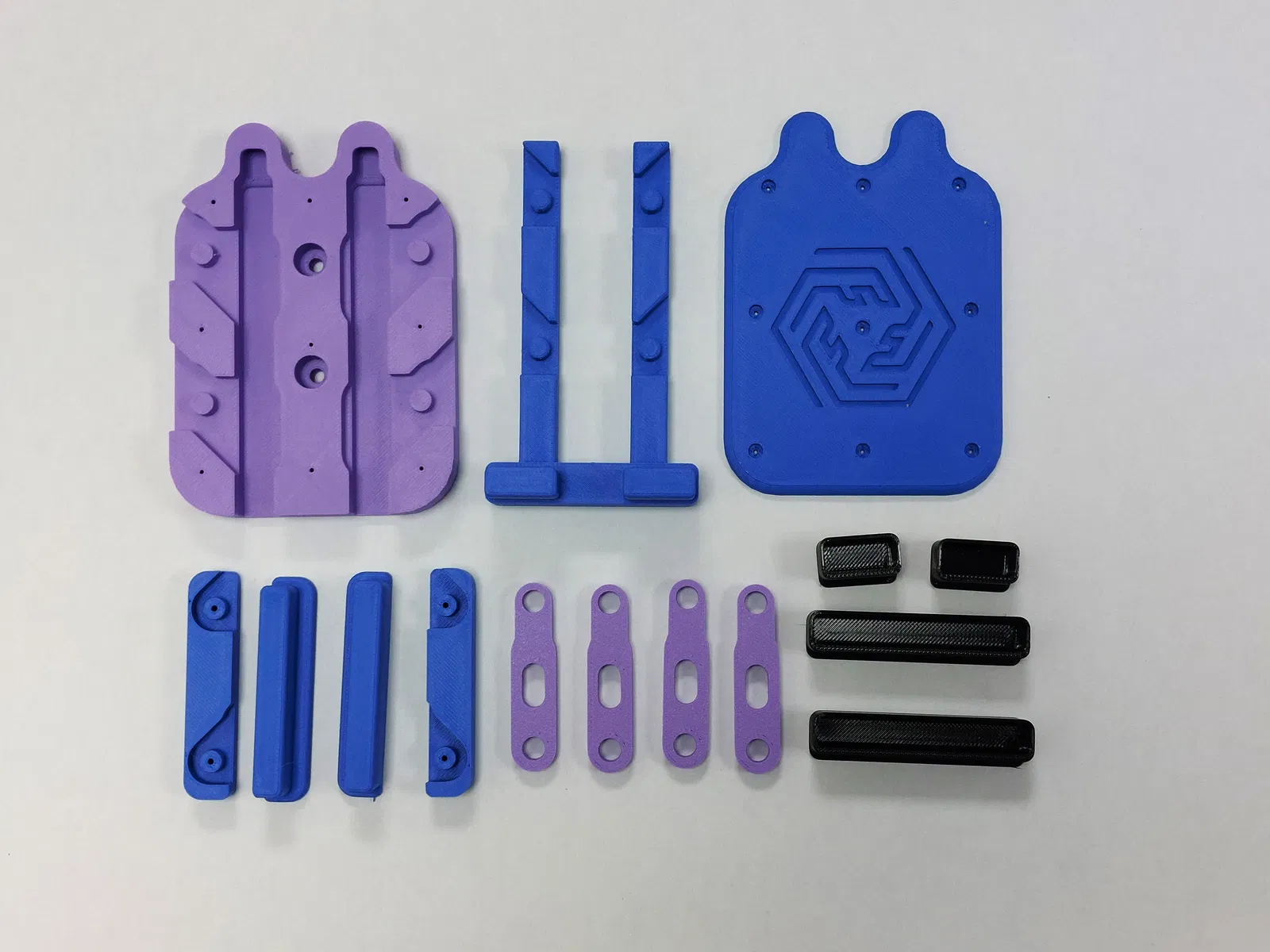

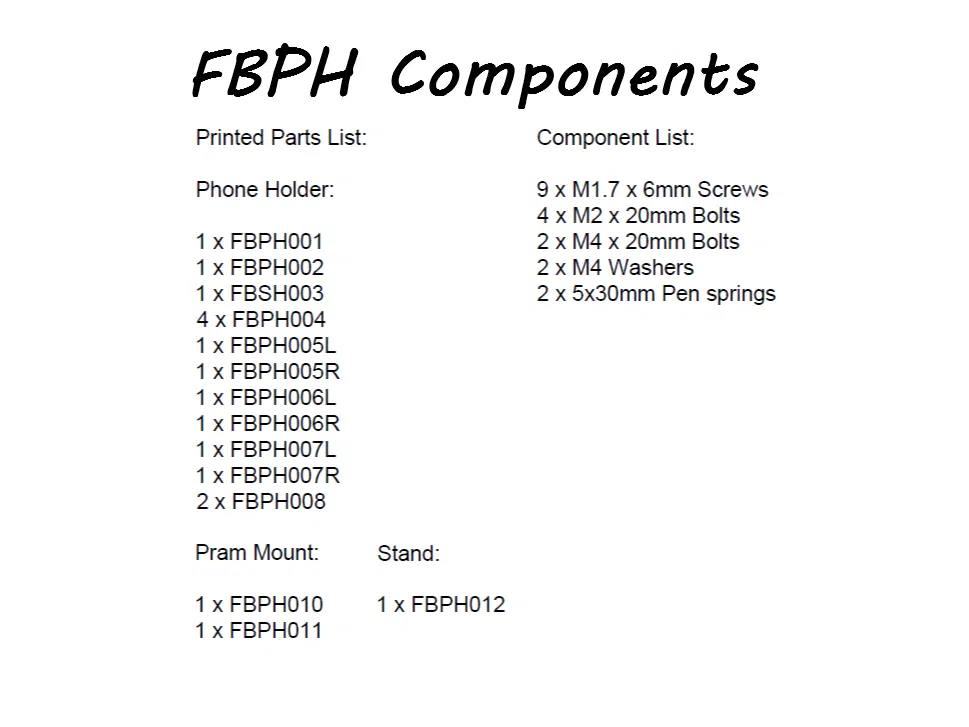

Các linh kiện không in 3D cần có:
-
2 x lò xo 5x30mm (có thể lấy từ đa số bút bấm)
-

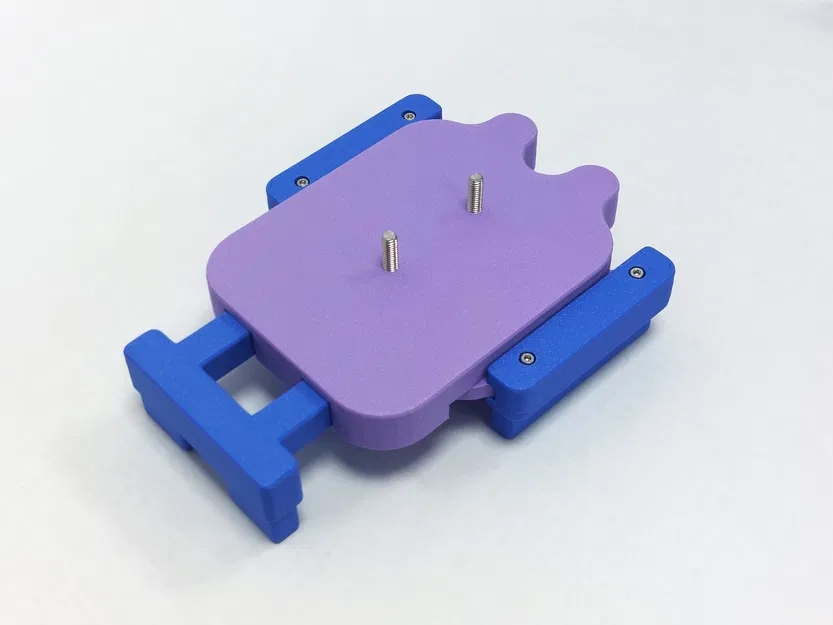

2 x bu lông M4x20mm (M4x15mm cũng dùng được)
-
2 x long đền (washer) M4
-
4 x bu lông M2x20mm (M2x15mm cũng dùng được)
-
9 x vít M1.7x6mm
Để tham khảo, bản in trong ảnh được in trên A1 với nozzle tiêu chuẩn 0.4mm, dùng Bambu Lab PLA Matte Marine Blue (116000), Bambu Lab PLA Matte Lilac Purple (11700) và Bambu Lab TPU for AMS Black (53101).

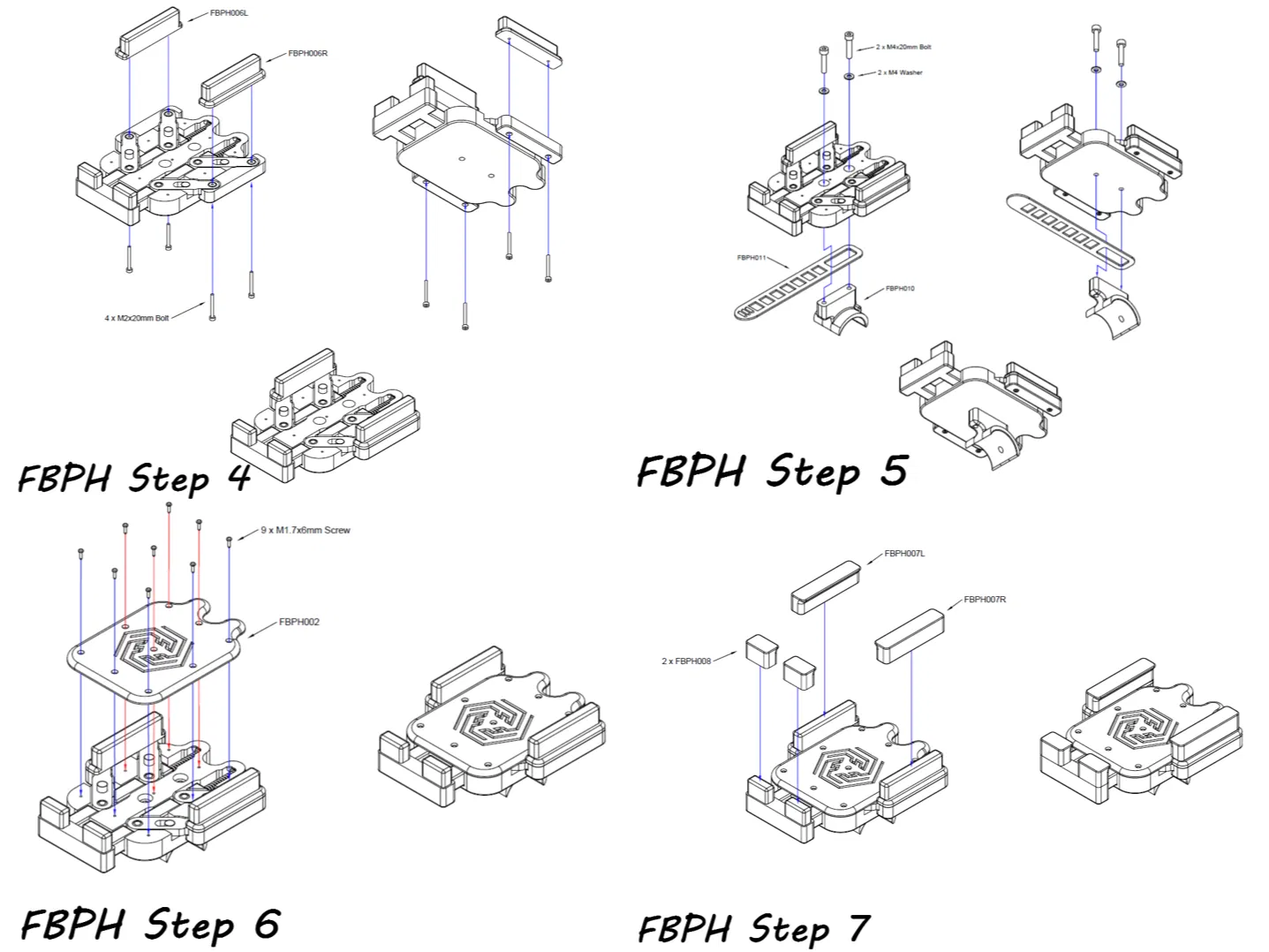

Lắp ráp:




Mình là một designer/creator làm vì đam mê và rất muốn biết cách cải thiện thiết kế, nên mọi góp ý hay lời khuyên để thiết kế hoặc phần hướng dẫn tốt hơn đều rất hoan nghênh! Cảm ơn bạn đã đọc tutorial của mình, chúc bạn in vui vẻ!
