Bộ Engineering Squire - Phần 2: Centre Finder

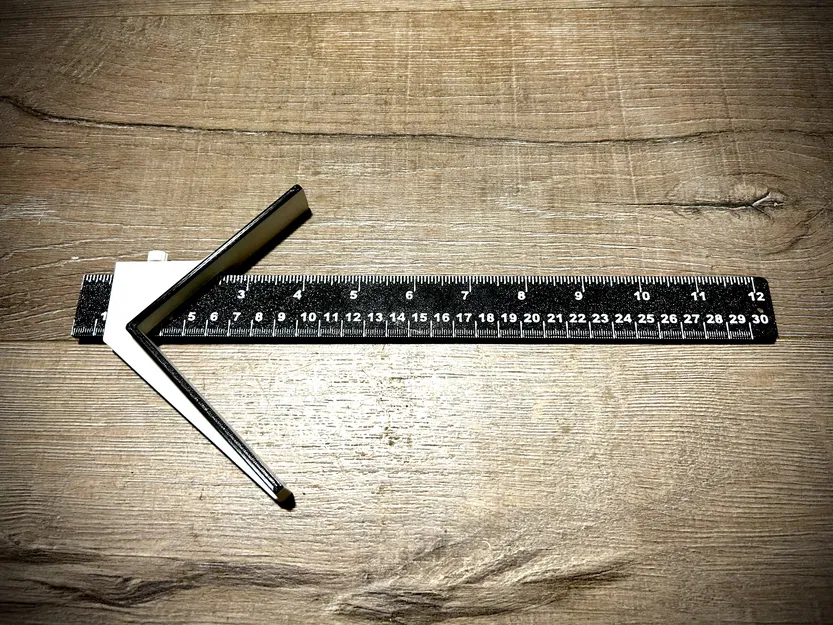

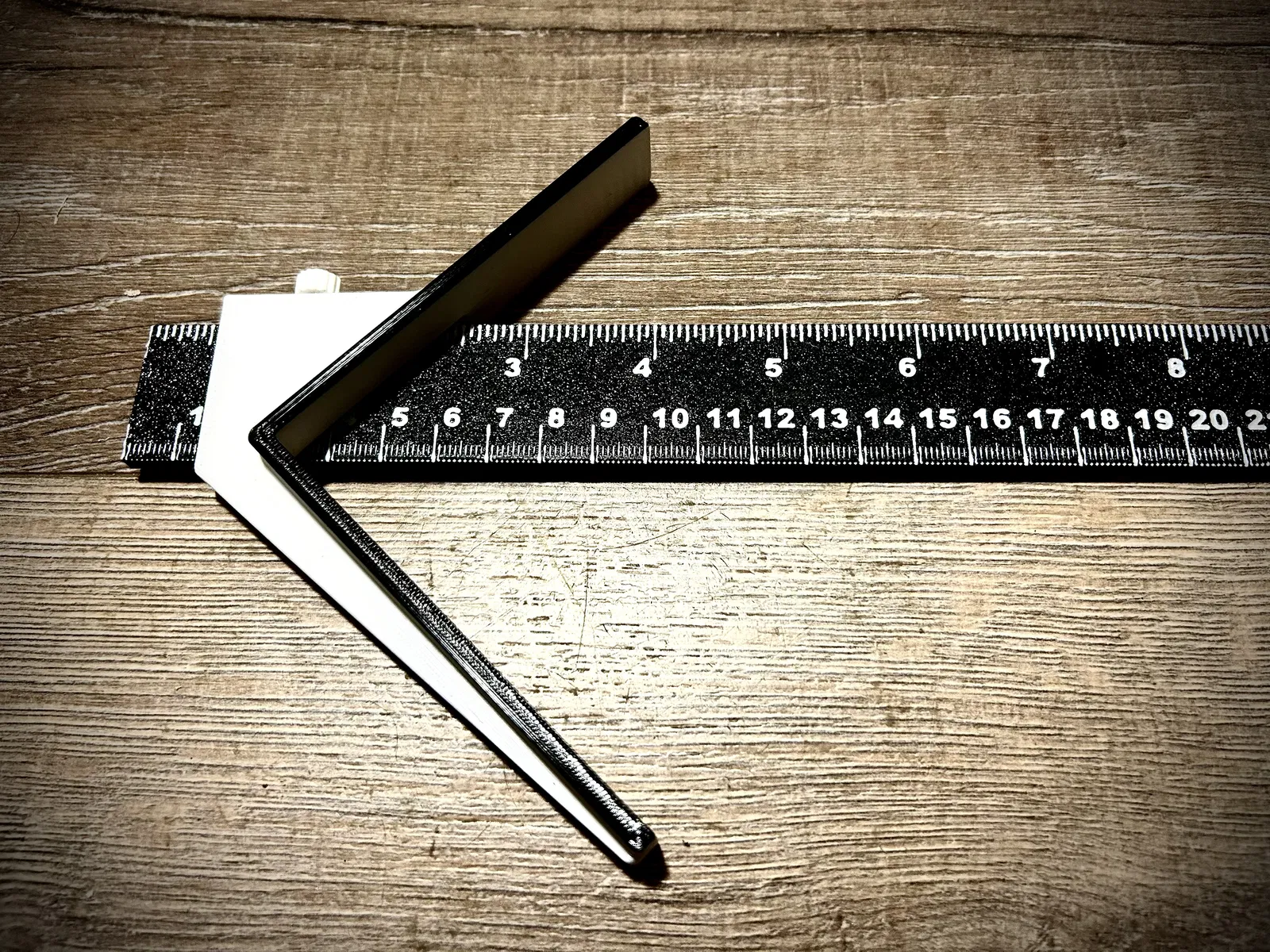

Đây là lần thử đầu tiên để làm một dụng cụ centre finder dễ in 3D, dùng thiết kế thước phẳng in 3D.

Design Iterations

  Revision

Comment

v1

Cơ chế khóa này cần tinh chỉnh thêm. Hiện chưa hoàn hảo và cần cải thiện để loại bỏ hoàn toàn độ rơ (play).

Printing the Centre Finder

Cứ load print layout như hiện tại và bật tree support.

Printing the ruler

Load file .3mf của thước (ruler) vào slicer, rồi xoay 45 độ.

Trong tab strength, chỉnh infill về 90 degrees.

Chọn objects và đổi filament của phần “ruler” sang màu tương phản theo ý bạn.

Tuỳ chọn: lật thước úp mặt xuống để có bề mặt in (surface finish) mịn hơn.

Bắt đầu in và canh lớp đầu tiên (first layer), phòng khi có cục nhựa (blobs) rơi xuống hoặc chữ bị lem.

Assembly

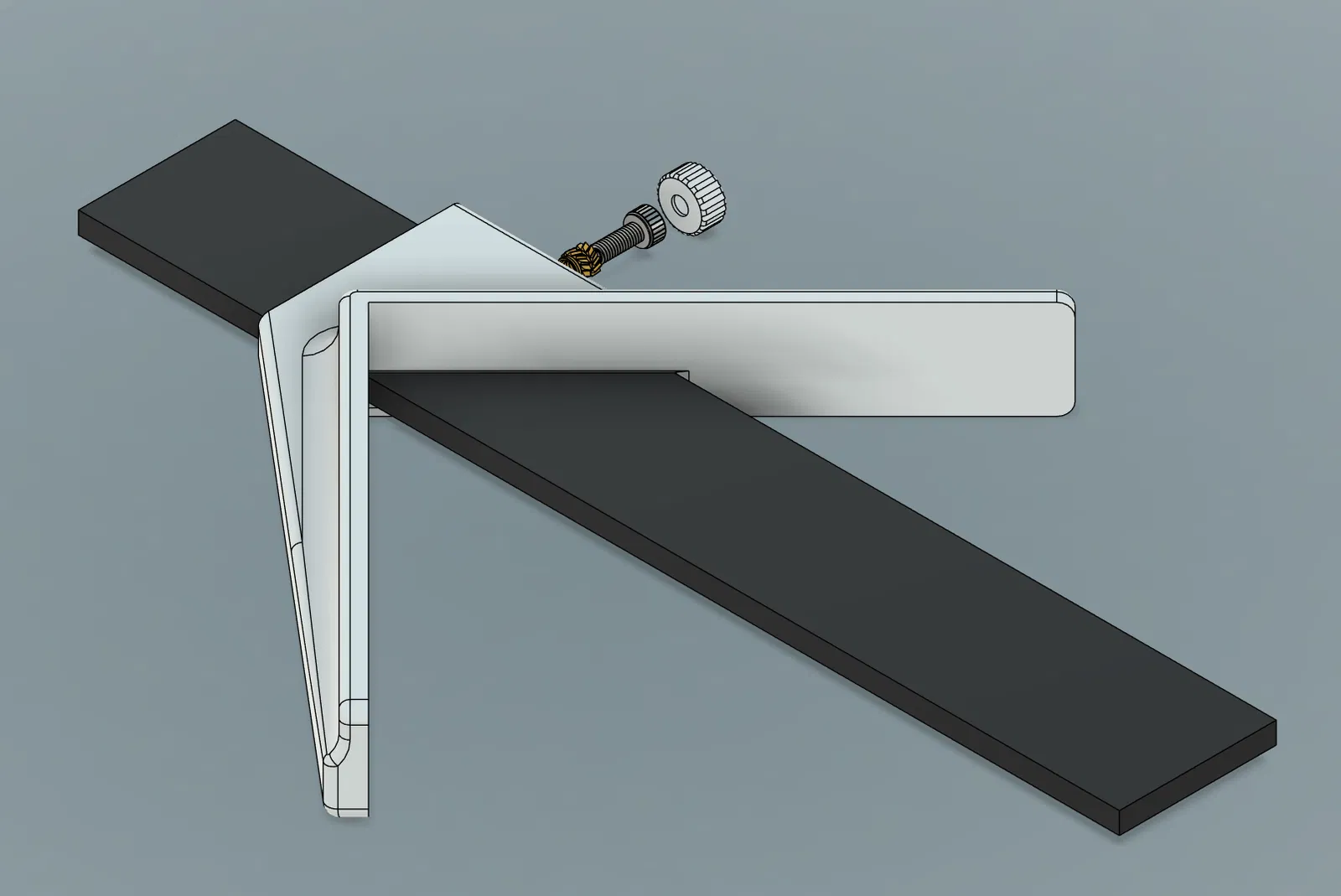

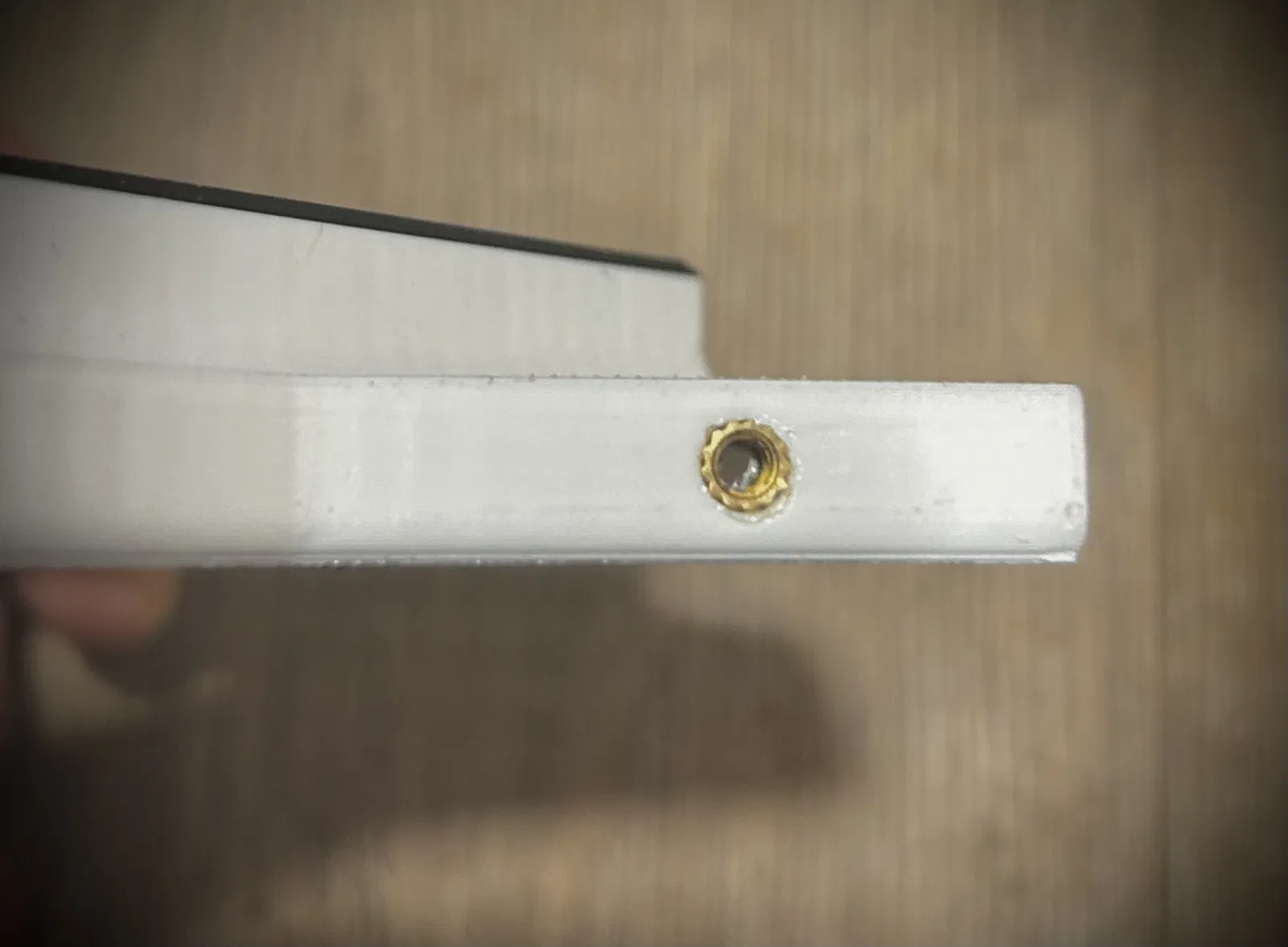

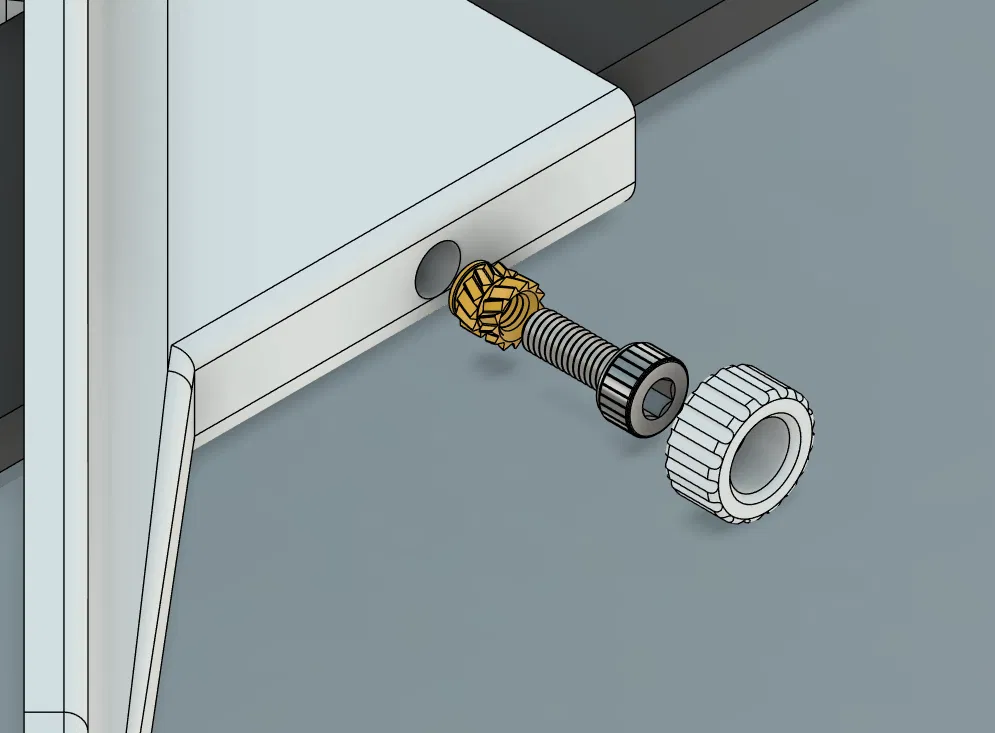

Khi lắp ráp cần 1 M3 heat insert và 1 ốc M3 x 10mm Hex Cap Screw.
