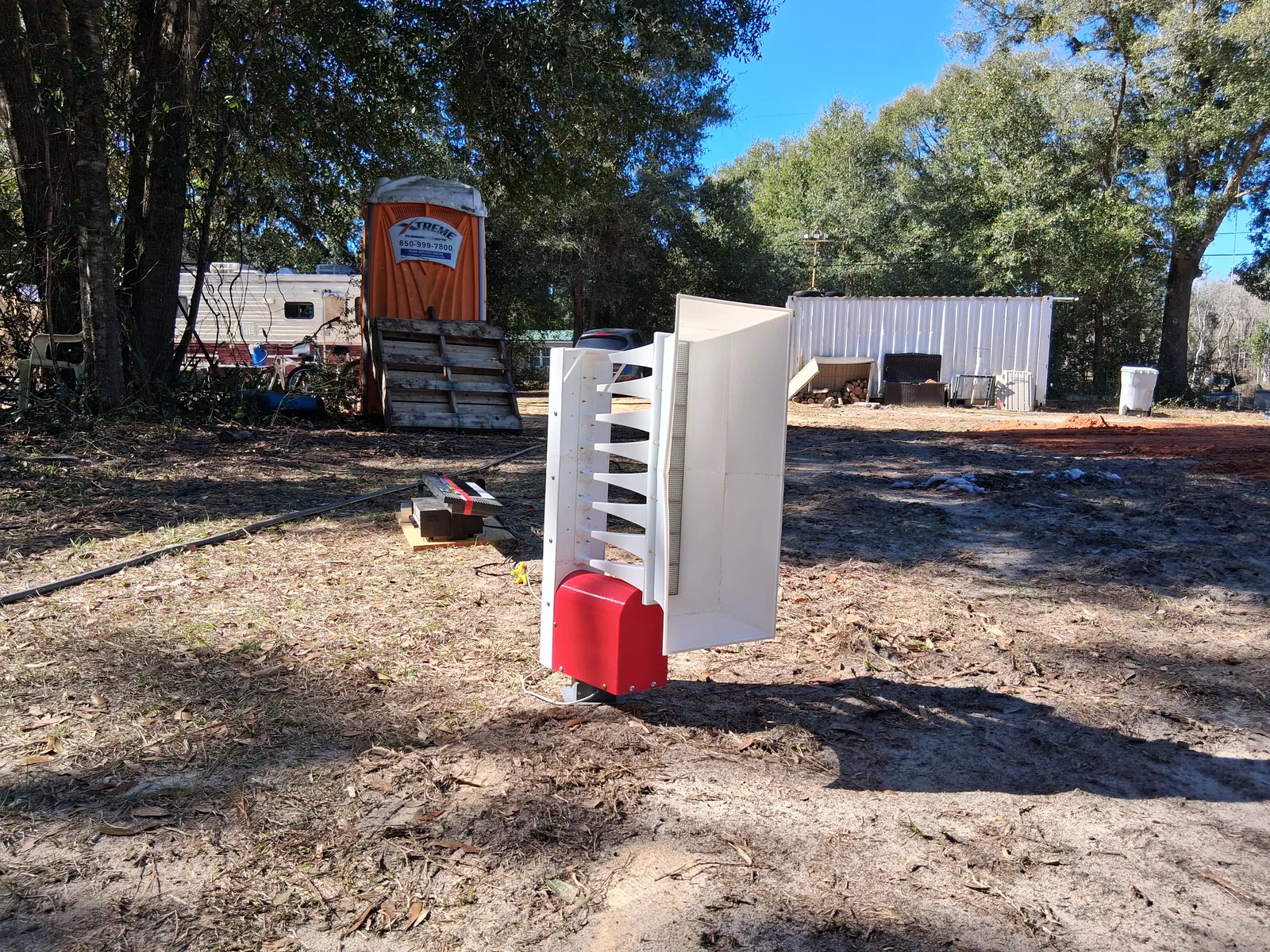

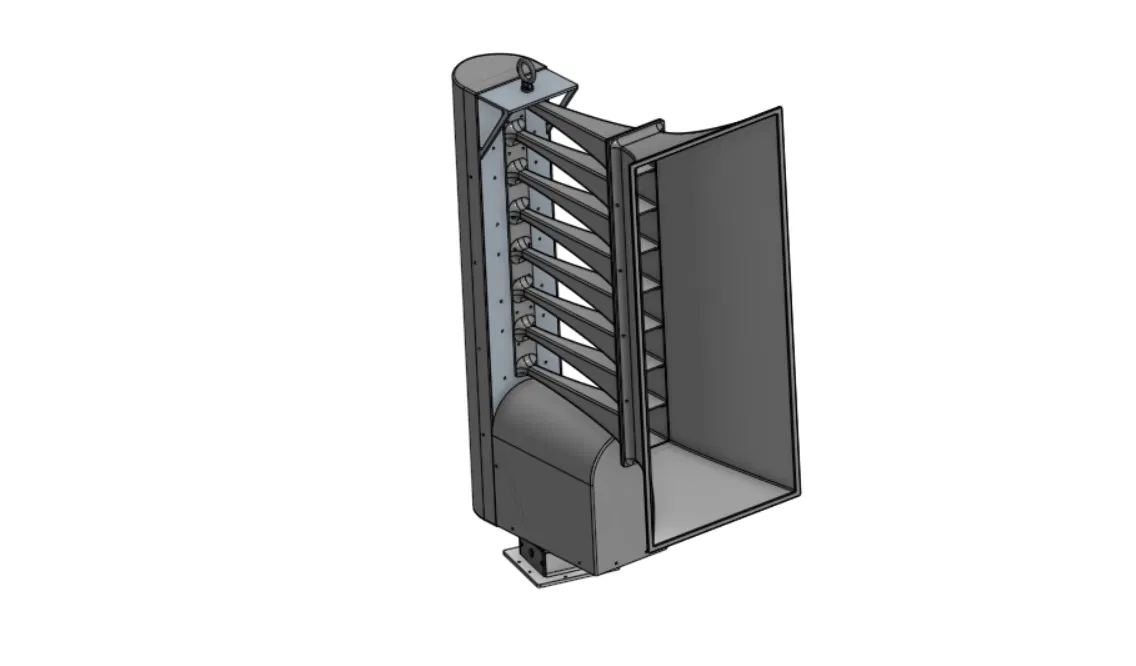

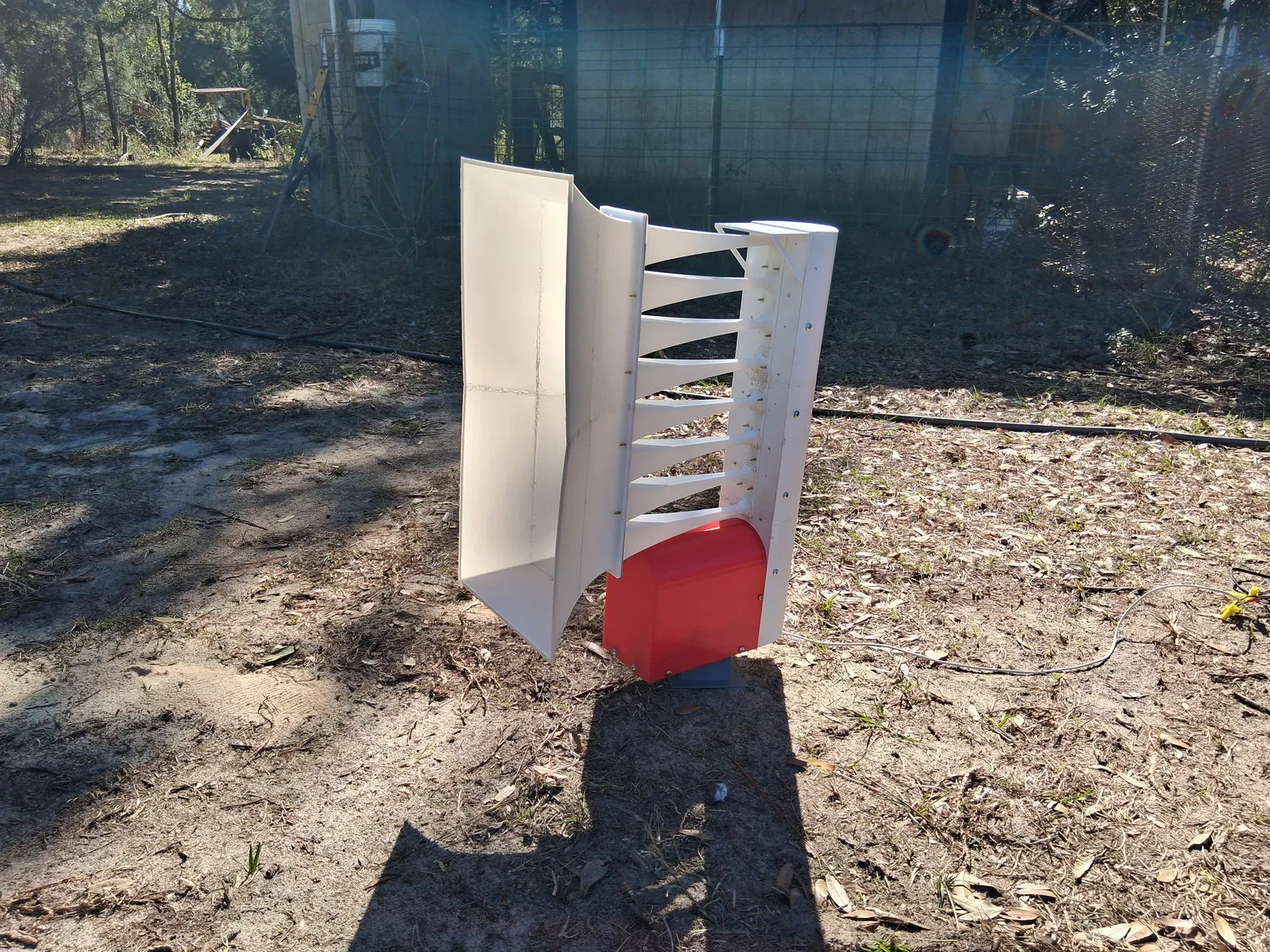

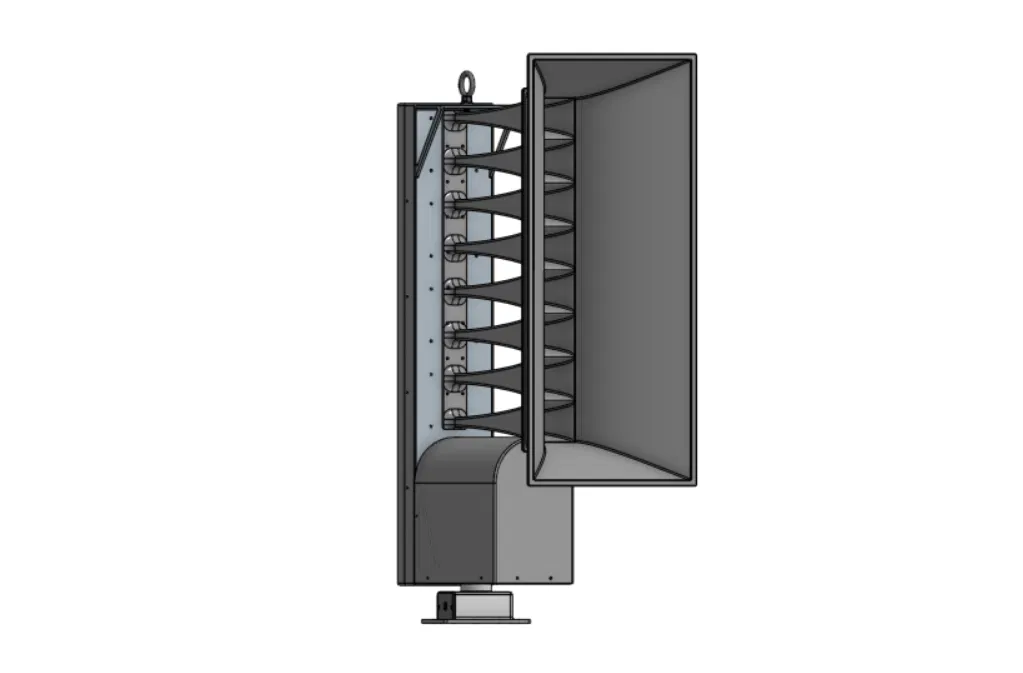

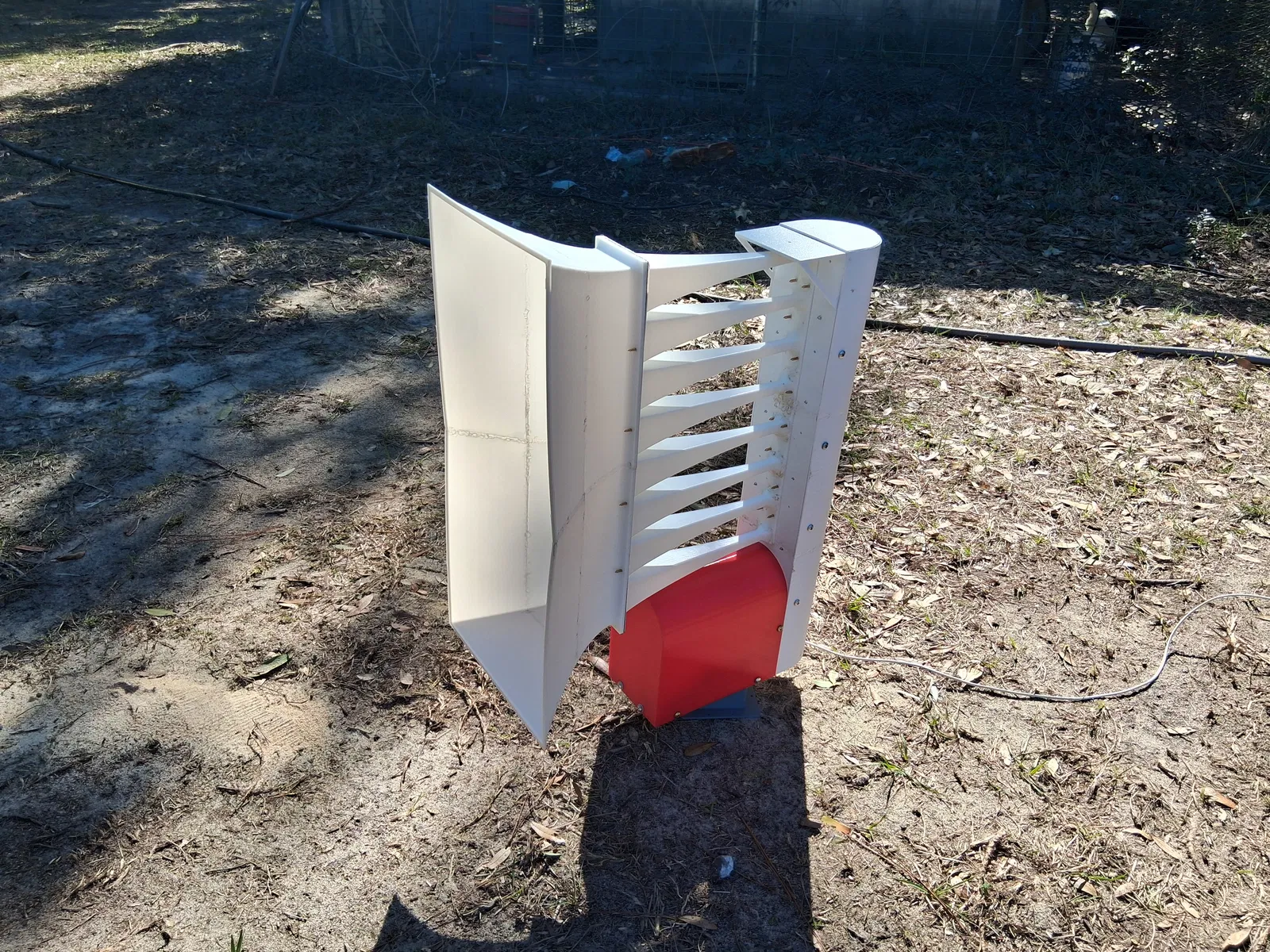

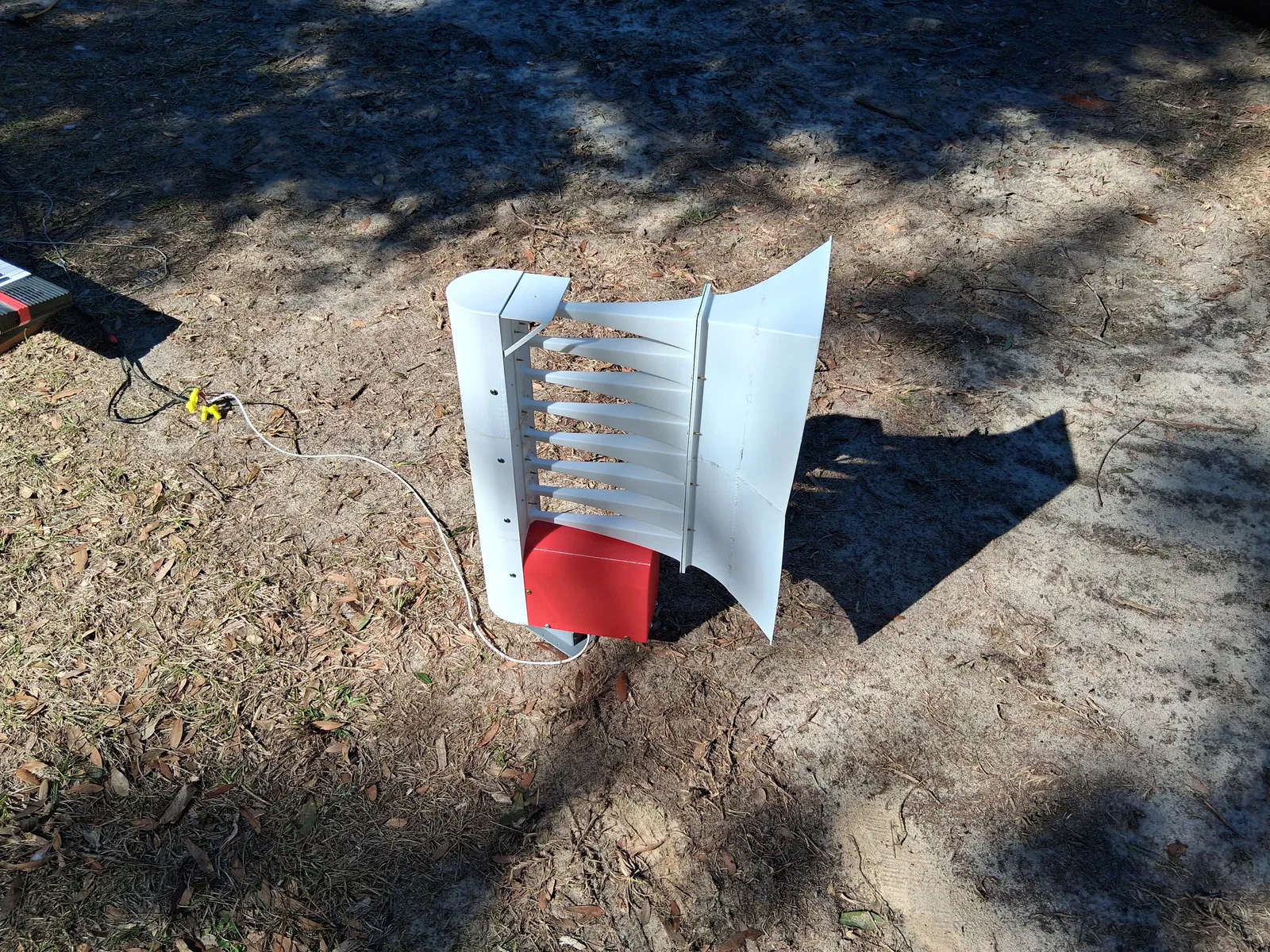

Mô hình 1/3 ACA Alertronic AL-6000R (NÓ TỚI RỒI!)

CÁI “HÀNG KHỦNG” TỚI RỒI! ACA Alertronic AL600R, EOWS*612, và WS-3000 là 3 cái còi báo động mà mình luôn ngưỡng mộ từ trước tới giờ, và đây là một trong số đó! Cảm ơn thiệt nhiều Connor B đã đo đạc chi tiết—không có mấy số đo đó thì dự án này chắc chắn không làm được.

Thôi, bớt phấn khích lại, vô phần hướng dẫn nha.

HARDWARE:

72x ốc M3 x 10

4x ốc M3 x 5 (cho motor rotator)

3x ốc M2 x 10 (cho slip/collector rings)

4x loa 3" (khuyên dùng 10W 8ohm, link ở dưới)

1x slip ring (link ở dưới)

1x gear motor 12V 8–10rpm (link ở dưới)

1x eyebolt M4 x 6

SUPPLIES:

WD-40

giấy nhám

mỏ hàn

keo siêu dính (super glue)

PRINT INFO:

tất cả các part bắt buộc phải print ở 100% infill, để đảm bảo độ bền, support tốt, cân bằng đều, và rotator không bị nghiêng!

hầu như mọi part đều có thể print không cần supports! chỉ những part cần supports là rotator base, và các throat.

instructions:

• hàn nhựa (plastic weld) các part bị chia khúc để ráp thành một miếng hoàn chỉnh
• dùng búa đóng các bản in vào từng phần của frame để canh thẳng hàng
• chà nhám (sand) trục (shaft) của rotator base cho tới khi nó quay trơn trên frame section 1, rồi xịt WD-40 lên trục

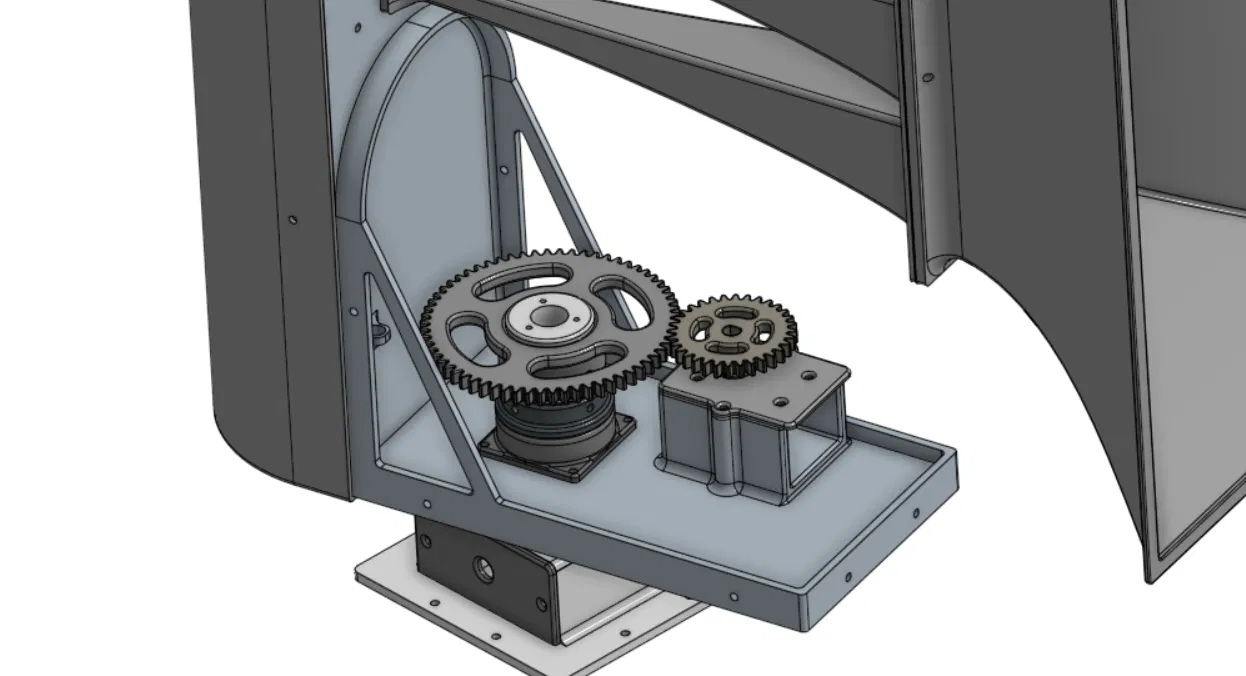

• xịt WD-40 lên các bánh răng (gears)
• ép chặt (friction fit) drive gear vào trục motor rotator rồi dán superglue để cố định. Nếu sau này bị lỏng, có thể vặn ốc M3 vô. KHÔNG vặn ốc vào drive gear trừ khi nó đã bị lỏng.

LINKS:

rotator motor: https://a.co/d/dtatxAp

slip/collector rings https://a.co/d/0uBOkWD

speakers: https://a.co/d/d3uJtr6

Mình đã bỏ rất nhiều công sức cho model này. Hy vọng mọi người thích! Đây là cái siren mình làm mà mình ưng nhất tới giờ!
