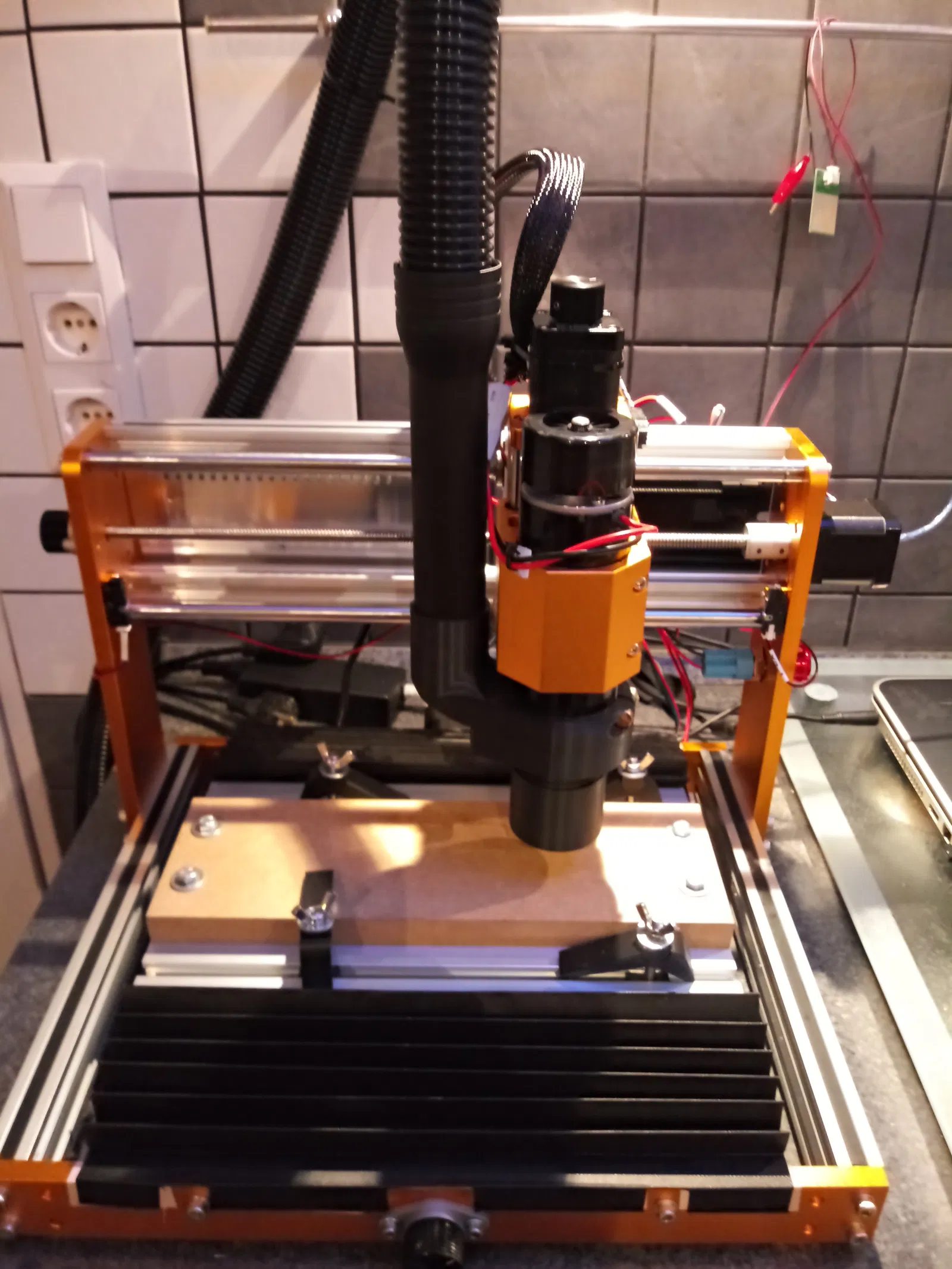

Adapter hút bụi cho 3018 (spindle 500W) chỉnh cao, nắp nam châm

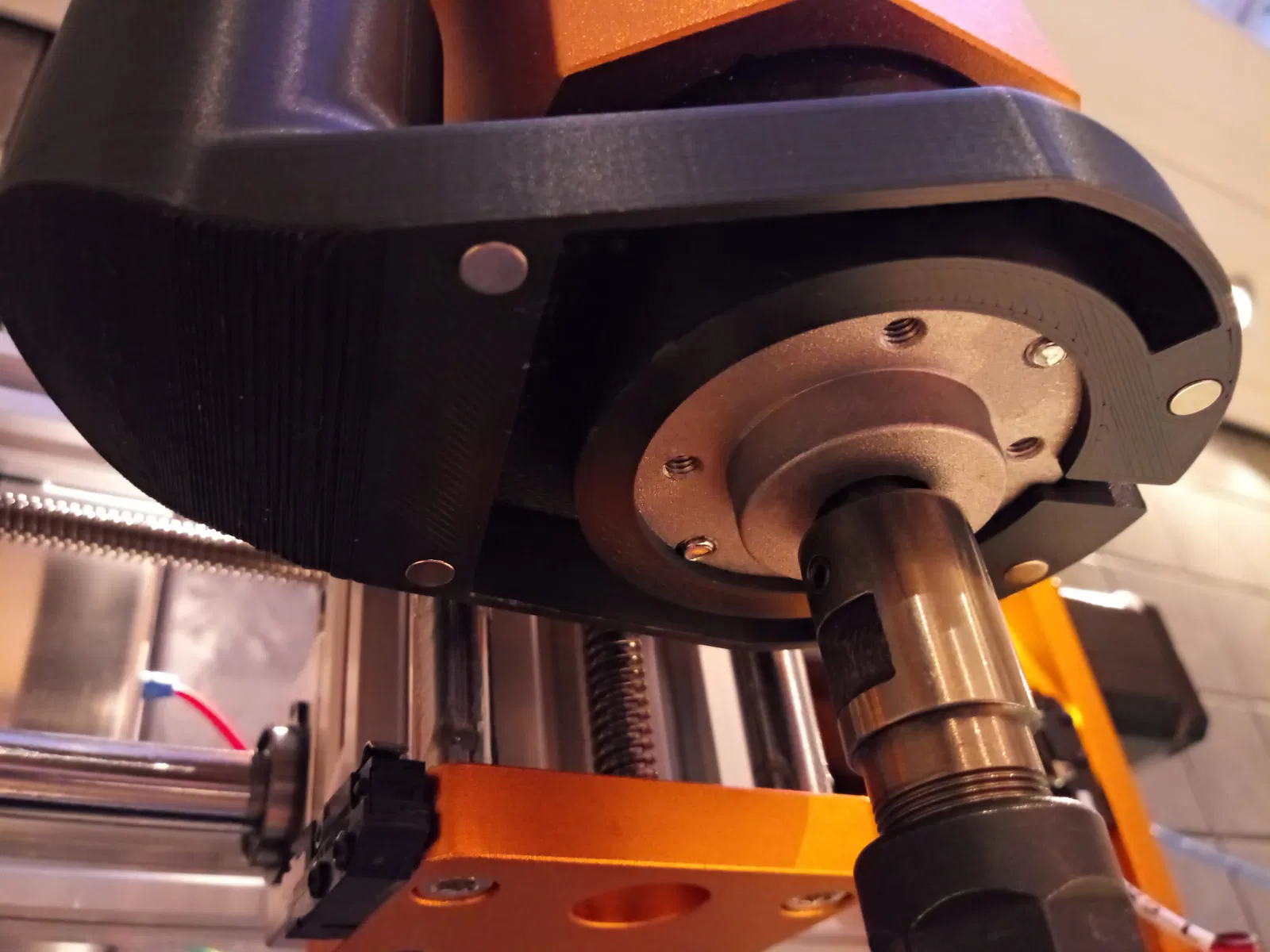

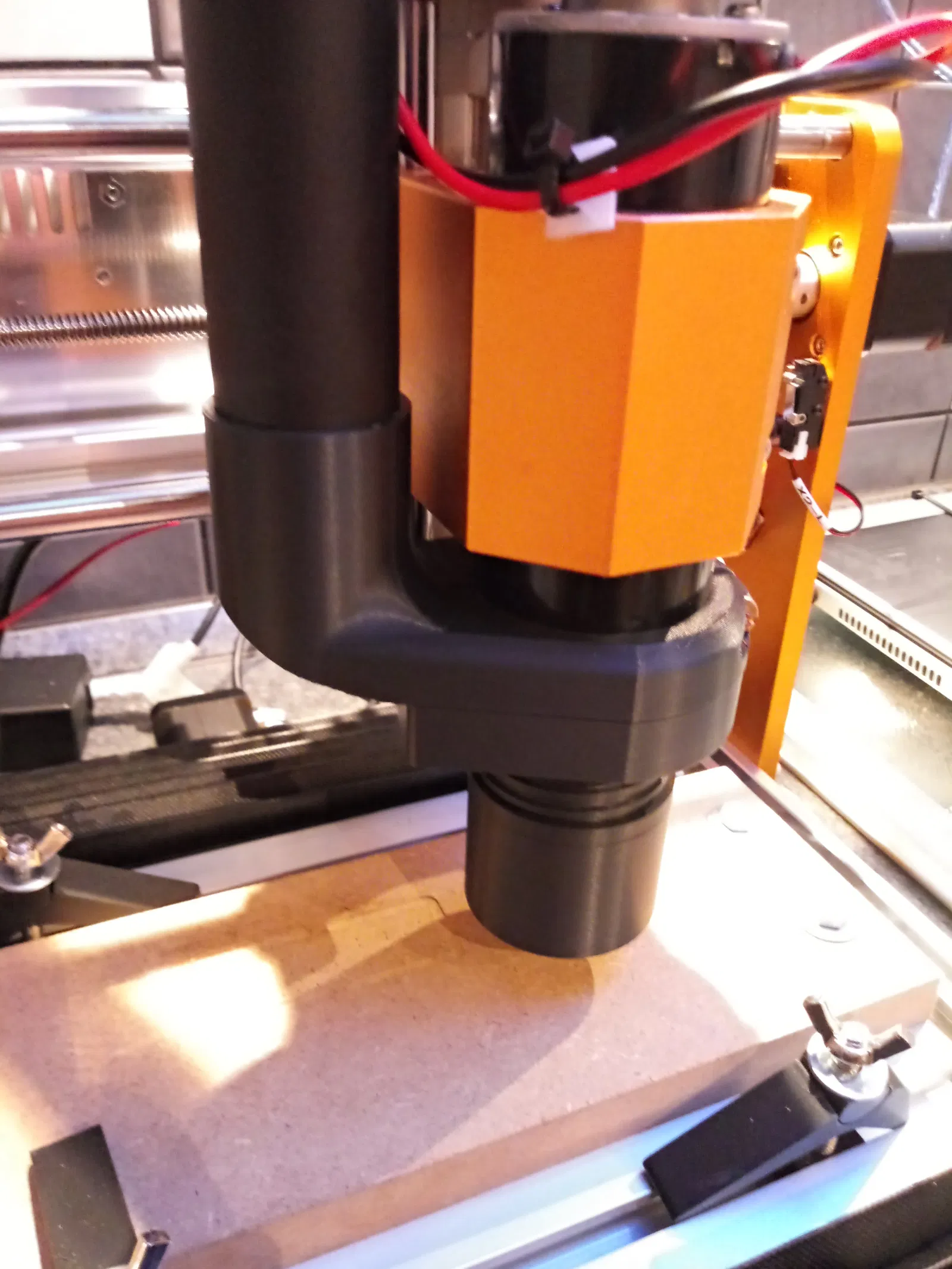

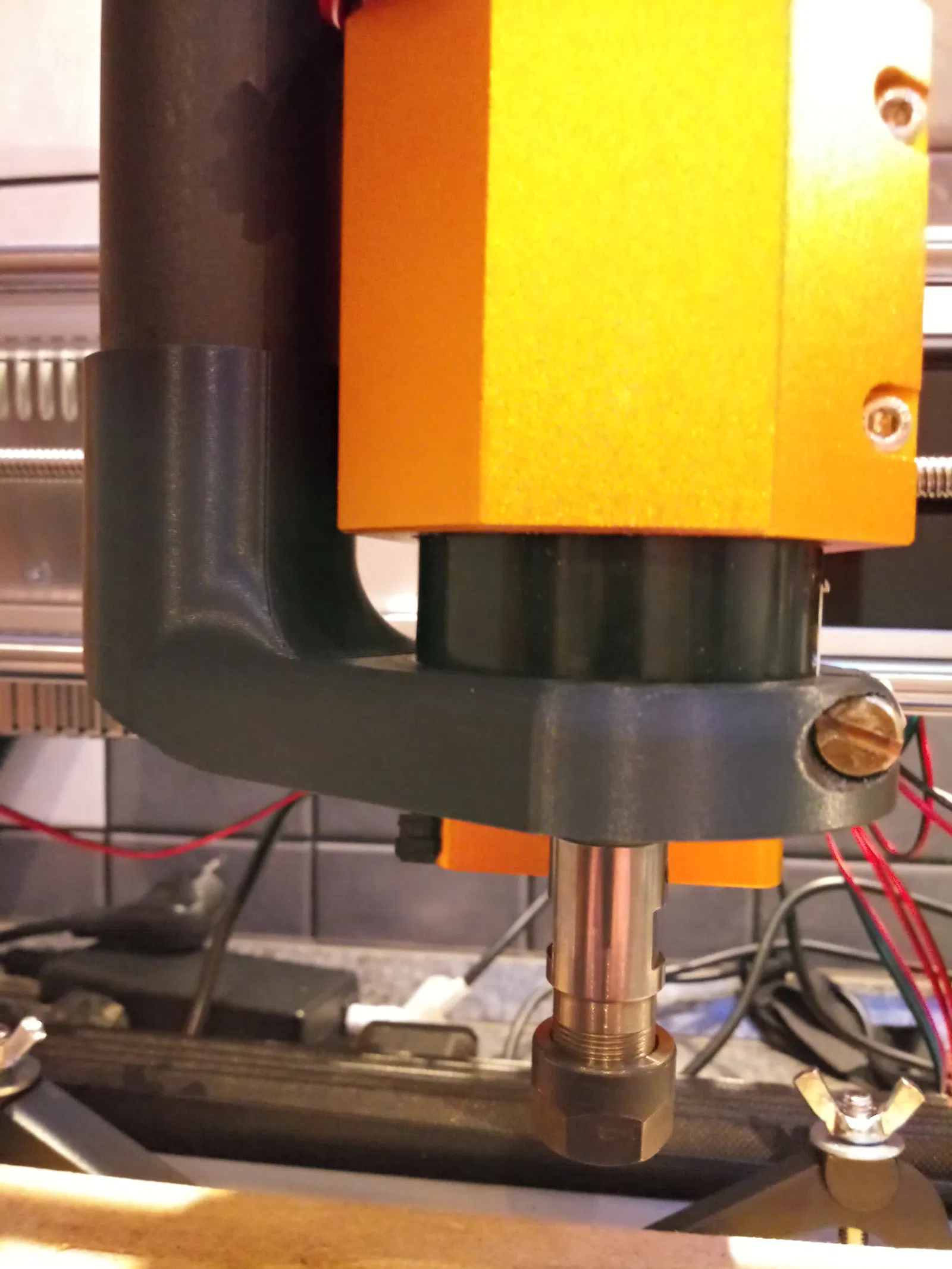

Part: Spindle Mount:

Đây là phần bắt buộc để nối máy hút bụi vào spindle 500W. Có thể dùng riêng (standalone) cũng được.

Thiết lập in của mình:

• PLA

• layer 0.2mm

• organic supports (30°)

• infill 25% (grid)

Parts:  Bottom Cover / Top Pipe / Bottom Pipe (35mm hoặc 70mm) / Fixing Nut:

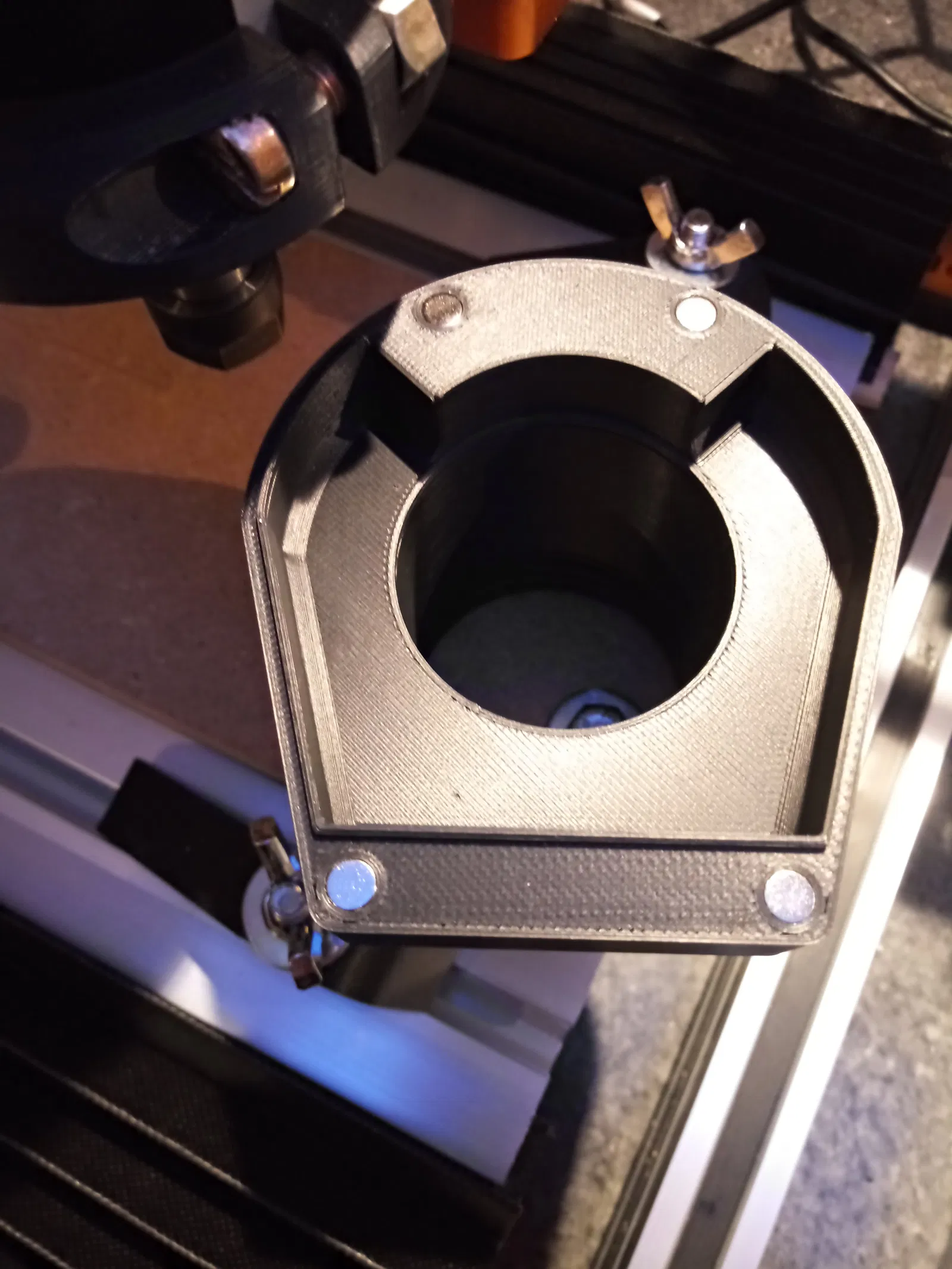

Gắn nhanh bằng nam châm để đưa đầu hút lại gần phôi/gia công hơn.

Thiết lập in của mình:

• PLA

• layer 0.15mm

• không cần supports

• infill 25% (gyroid)

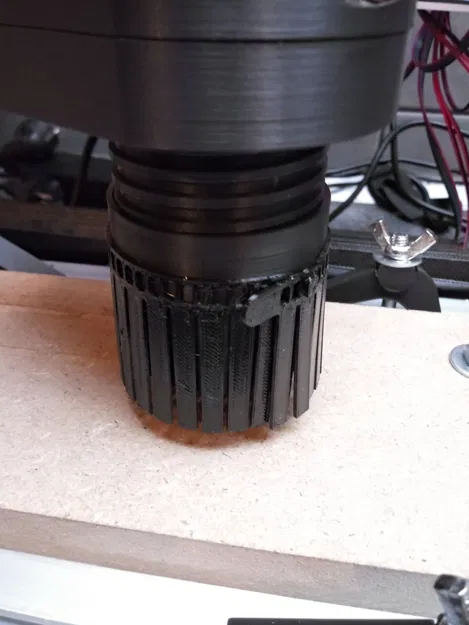

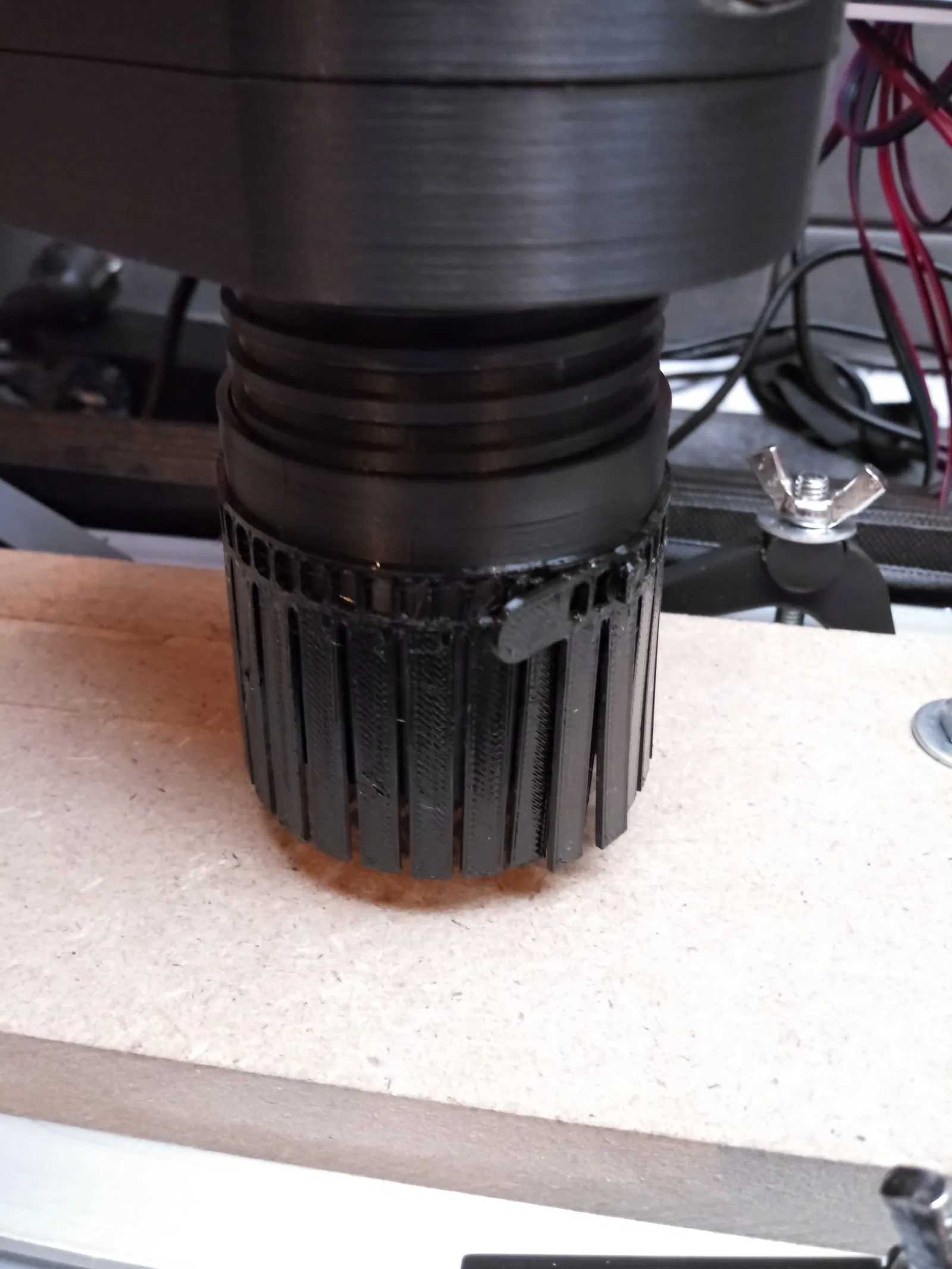

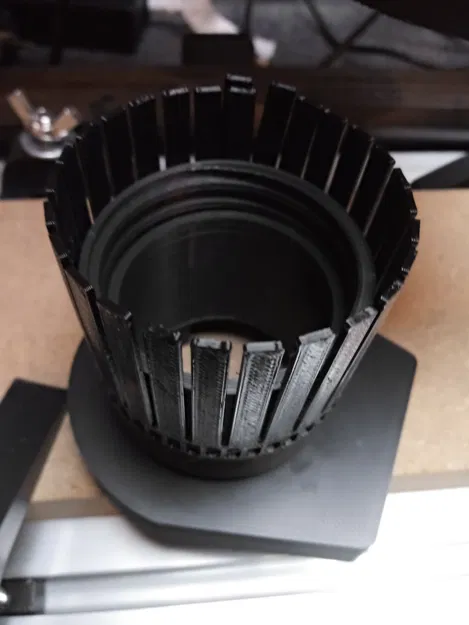

Part: TPU Ring

Phần tùy chọn dạng “chổi” quét bụi. Có thể gắn kiểu như dây rút (zip-tie).

• TPU

• layer 0.2mm

• không cần supports

• infill 50%

Additional parts needed:

• 8 x nam châm mini 5x3mm (tròn)

• 1 x ốc M6x18 đầu trụ (cylinder head)

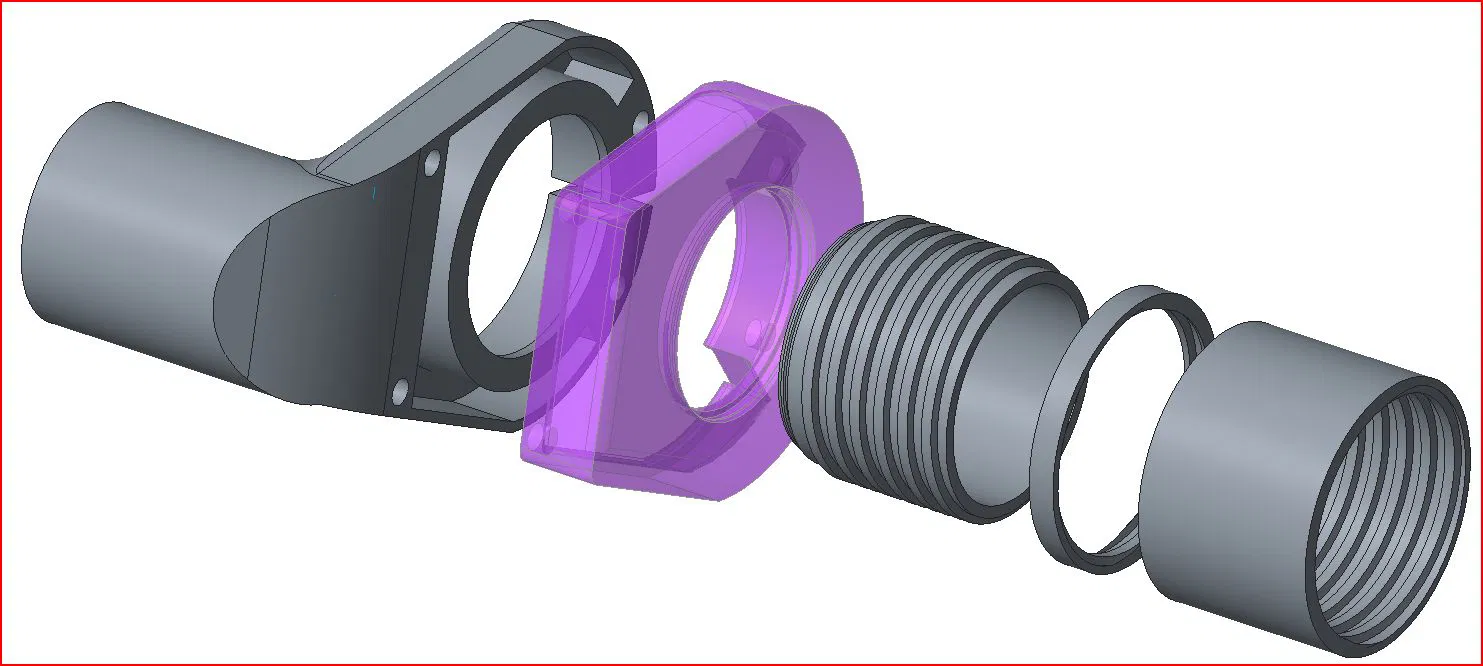

Assembly:

• Ép nam châm vào các rãnh

• Ống trên (top pipe) chỉ cần “bấm/click” vào nắp (cover)

• Ống dưới (bottom pipe) và đai ốc siết (fixing nut) được vặn vào ren thang (trapezoidal thread) của ống trên

• Có thể chỉnh chiều cao bằng phần ren

• Siết cố định ống bằng đai ốc

• Có thể gắn ống dưới chuẩn (35mm) hoặc bản dài 70mm cho dụng cụ dài hơn
