UV Glow Ring - Mồi Câu Cá Trên Băng (Ice Fishing Lures)

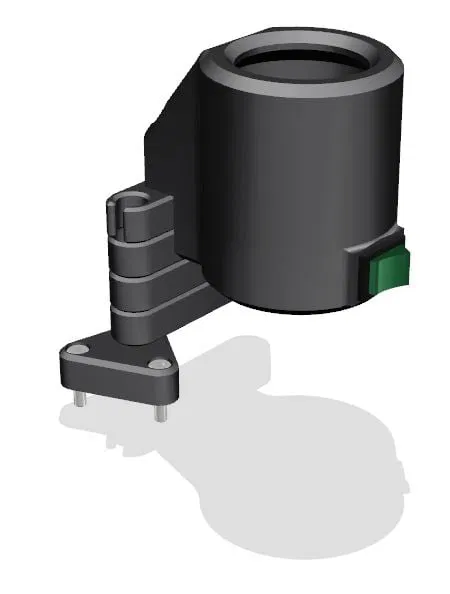

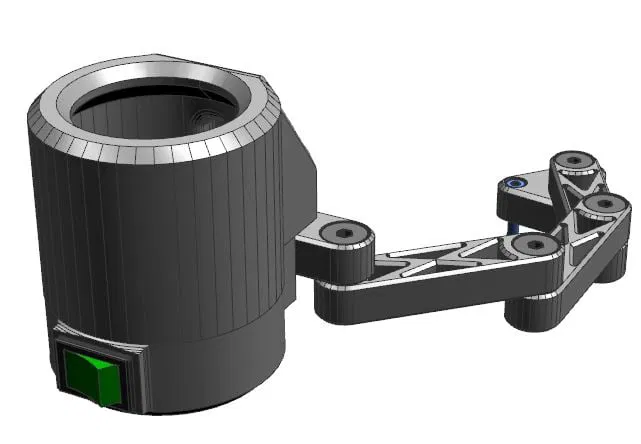

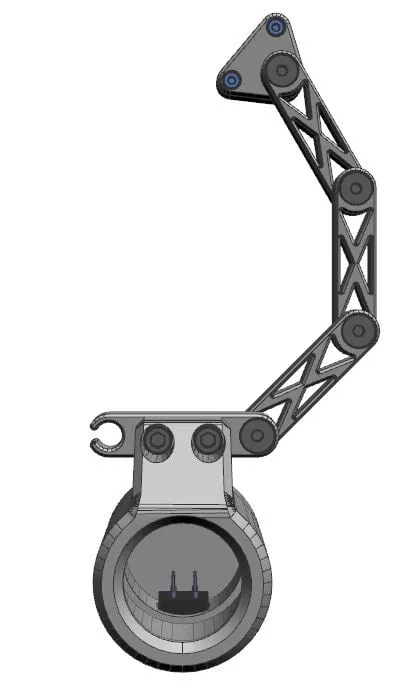

Thiết kế này là một Glow Ring cho mồi câu cá trên băng (Ice Fishing Lures). Nó được làm để gắn lên fish finder hoặc flasher ở bất kỳ vị trí nào bạn muốn bằng 2 con bu-lông. Có thể retrofit cho Marcum hoặc Vexilar vốn đã có tay (arm) cho transducer. Phần “End Arm” là chỗ gắn cốc phát sáng (Glow cup) và dây cáp transducer sẽ được treo/đi xuyên qua.

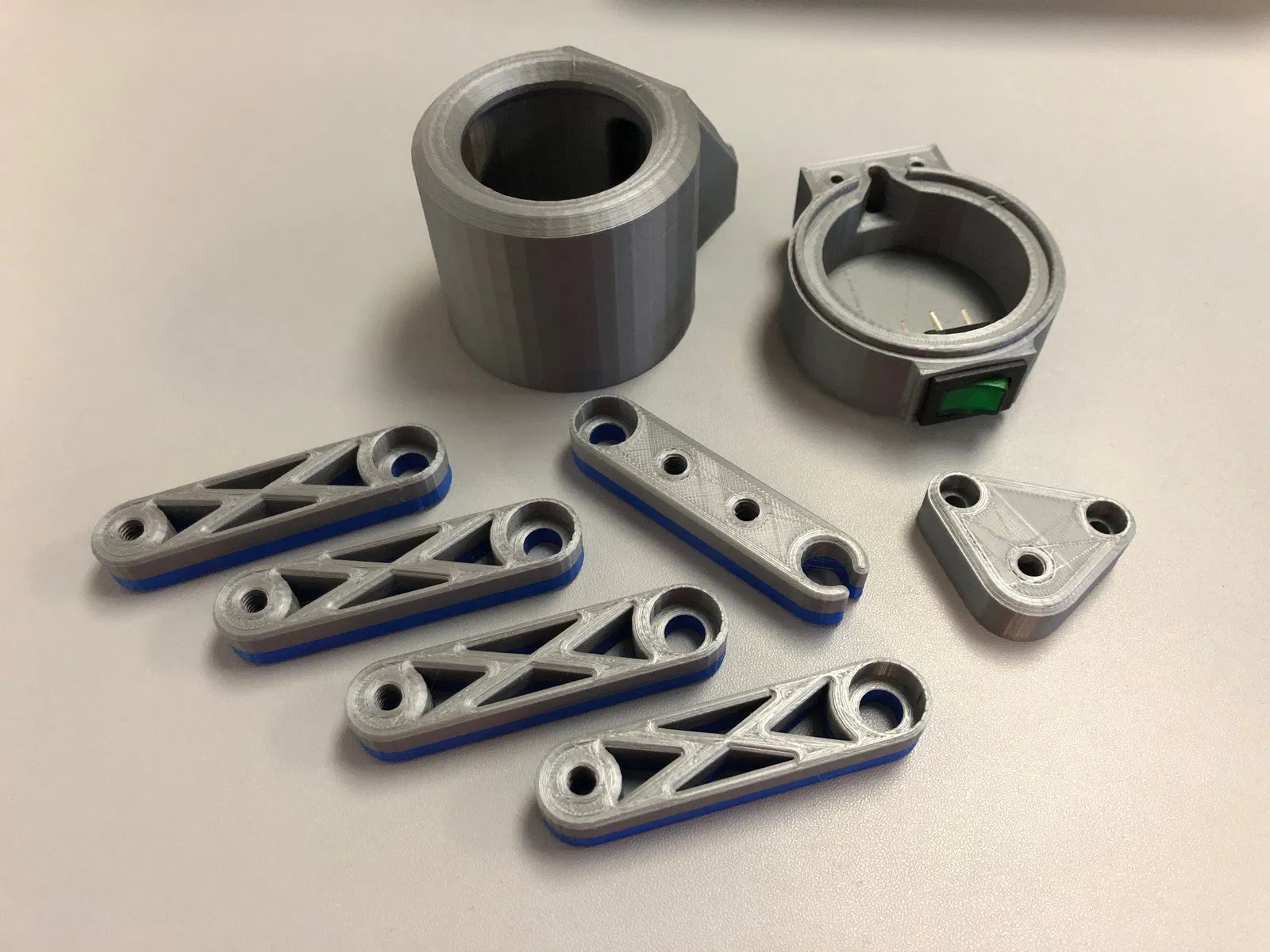

Để làm mẫu này, bạn sẽ cần:

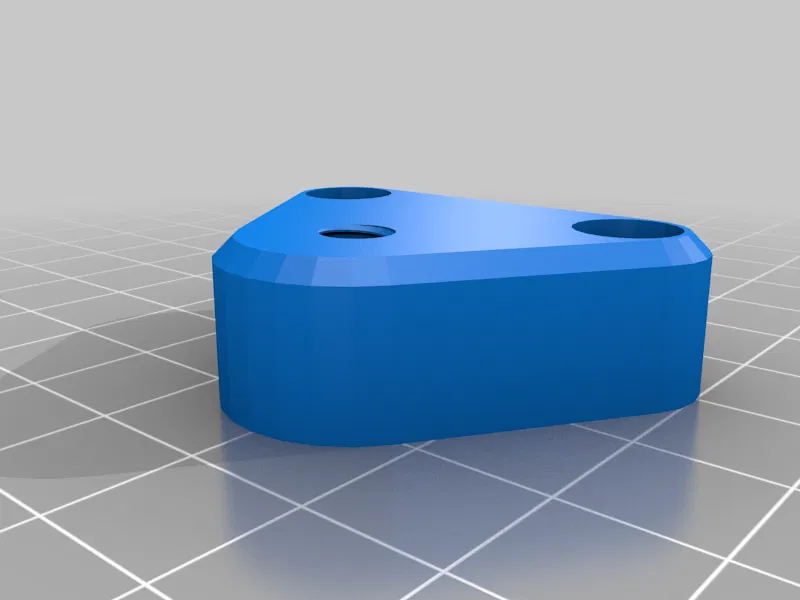

1 x Mount Base

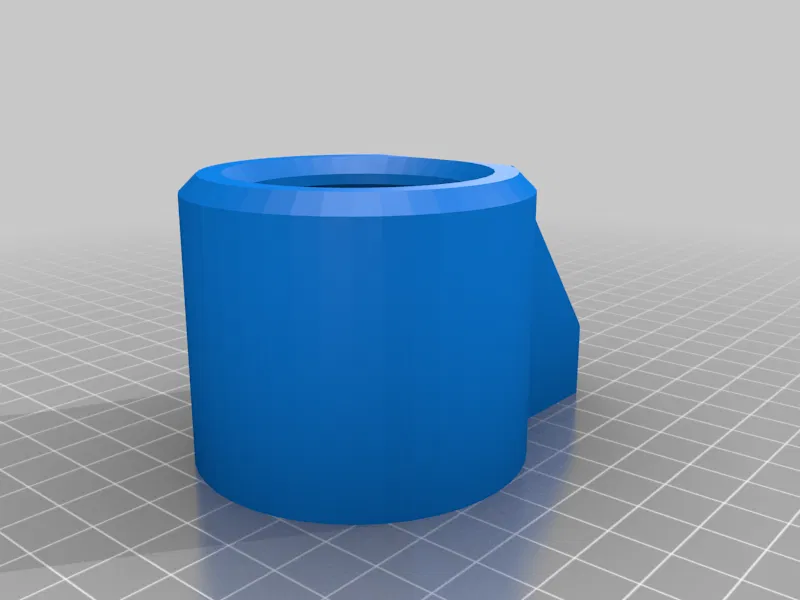

1 x Light Body

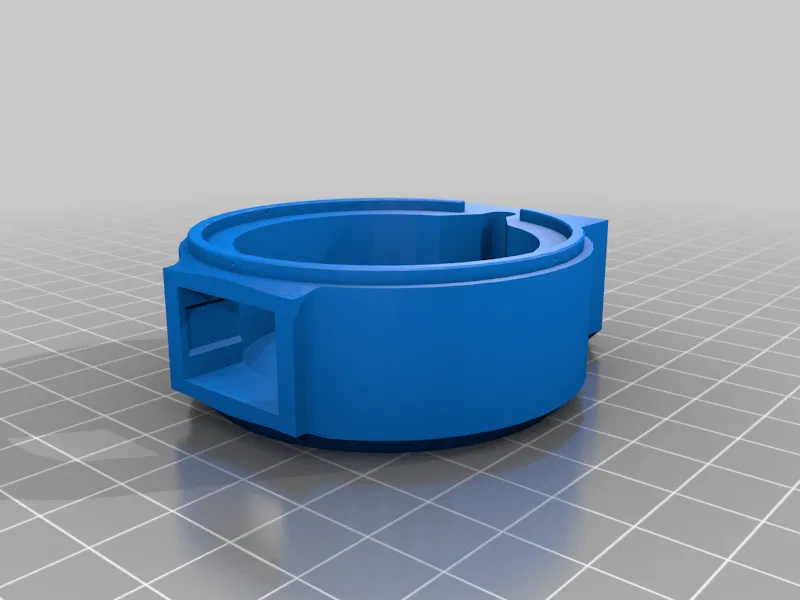

1 x Switch Base

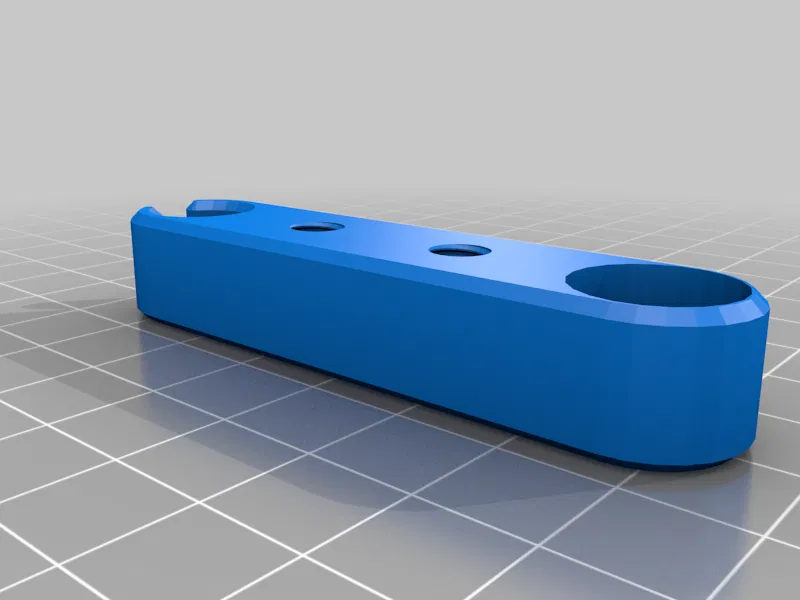

1 x End Arm
4 x Arm
1 x Switch (
5 x Shoulder Bolt (đường kính thân 8mm với ren M6, khuyến nghị dùng loại này)
2 x M4x0.7 x 20mm Socket Head Cap Screw (gắn lên Fish Finder, khuyến nghị inox)
2 x M6x1.0 x 20mm Socket Head Cap Screw (gắn Glow Cup lên End Arm)
2 x M3x0.5 x 30mm Flat Head Screws (gắn Base vào Body)
1 x UV Strip Light (cắt theo chiều dài cần dùng, link bên dưới)

Mình nhận được khá nhiều câu hỏi về shoulder bolts và kích thước switch. Kích thước thân switch là 1/2" x 3/4" và shoulder bolts thì lấy từ McMaster-Carr. Mình dùng https://www.mcmaster.com/90265A402/ nhưng bạn cũng có thể dùng https://www.mcmaster.com/97505A129/ vì rẻ hơn và bán theo gói 10 cái.

https://www.amazon.com/SOCAL-LED-Purple-Flexible-Waterproof-Cuttable/dp/B00RT2WCNK/ref=sr_1_9?keywords=uv%2Blight%2Bstrip%2Bshort&qid=1580237152&sr=8-9&th=1

Có thể cần thêm Rubber washer hoặc Spring washer giữa các cụm chi tiết để tạo độ cản.

Sắp tới sẽ có bản chỉnh sửa để tương thích với Alphacool Light Rings (xếp chồng đôi)

https://www.amazon.com/gp/product/B01G8V3D44/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1

link to model https://www.thingiverse.com/thing:4131445
