Tay gạt cấp phôi cho Bosch PBD 40 (Hebelkreuz)

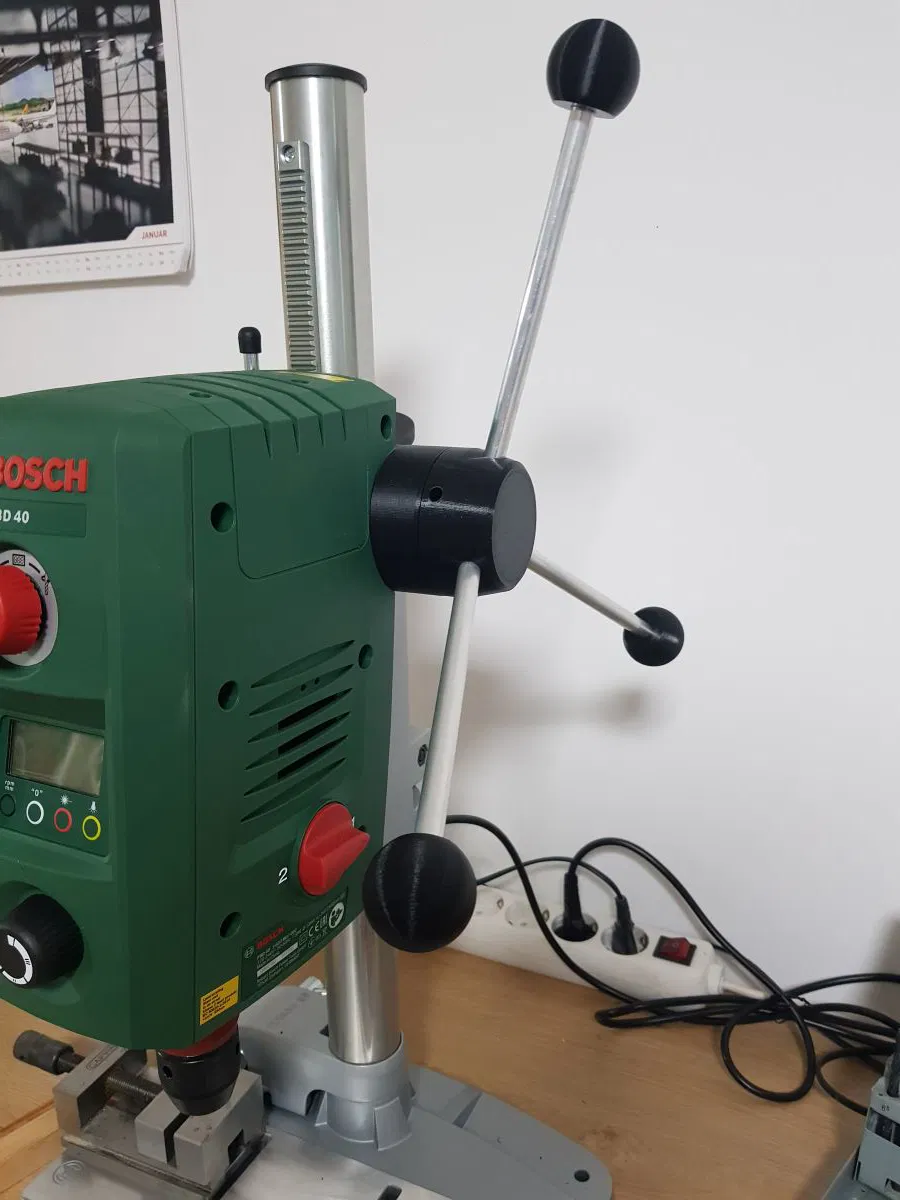

Đây là một tay gạt (hand feed lever) chắc chắn cho con Bosch PBD 40 mới của mình.

Design

Toàn bộ thiết kế mình làm trong Autodesk Fusion 360: https://a360.co/3L7jFKj

File 3mf có sẵn toàn bộ setting. Mình chọn 6 perimeters và 30% infill để đảm bảo độ cứng. Phần ball có sẵn ren M6 bên trong.

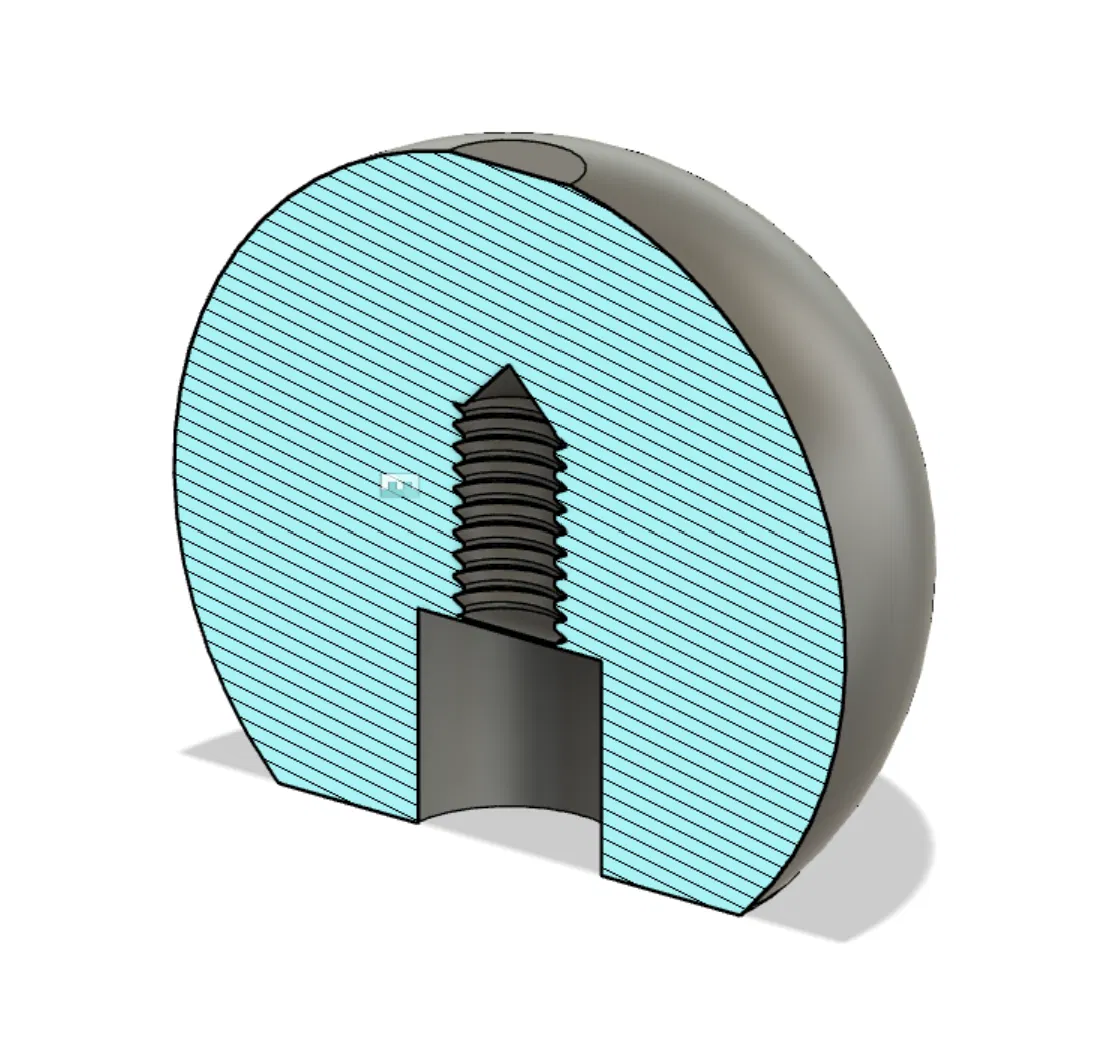

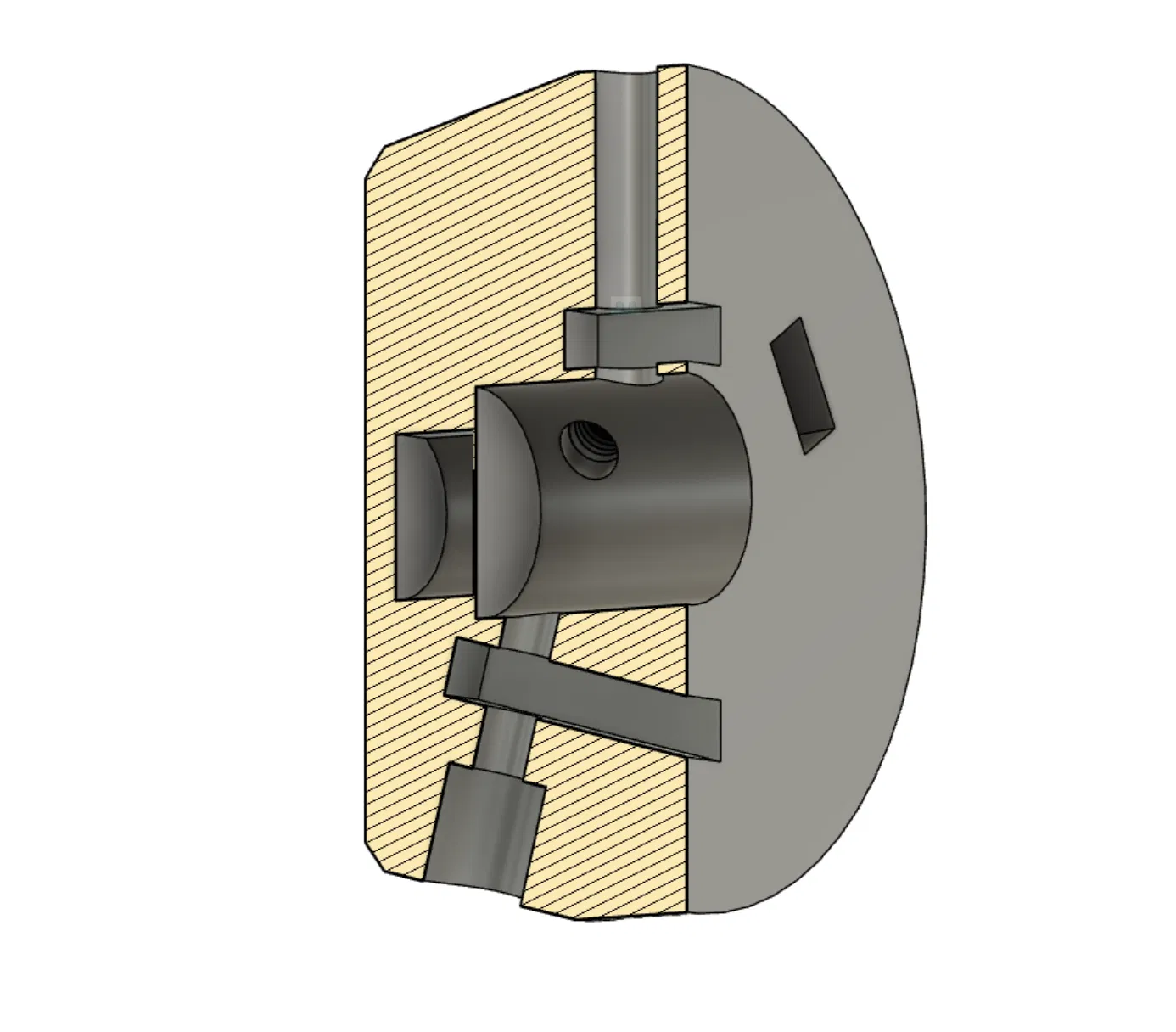

Ở phần hub và ball mình áp dụng một cách mới học trên YouTube để khỏi cần support: tạo một lớp bridge dày 0,2mm rồi sau đó sẽ mở/loại bỏ. Bạn có thể thấy trên các hình cắt (cutaway). Lớp này đủ cứng để đỡ phần đường kính nhỏ hơn ở phía trên. Rất hay và tháo ra cũng cực dễ.

Vì mình không muốn taro ren M6 ngay giữa center hub nên mình dùng cách trượt ê-cu vào (sliding in nuts) mà mình học lúc ráp máy in PRUSA MK3s. Ý tưởng quá xịn và làm rất nhanh.

Bill of Material

• 1 x Center hub (in 3D)
• 1 x Spacer (in 3D, thay cho spacer nhựa hình côn đi kèm máy)

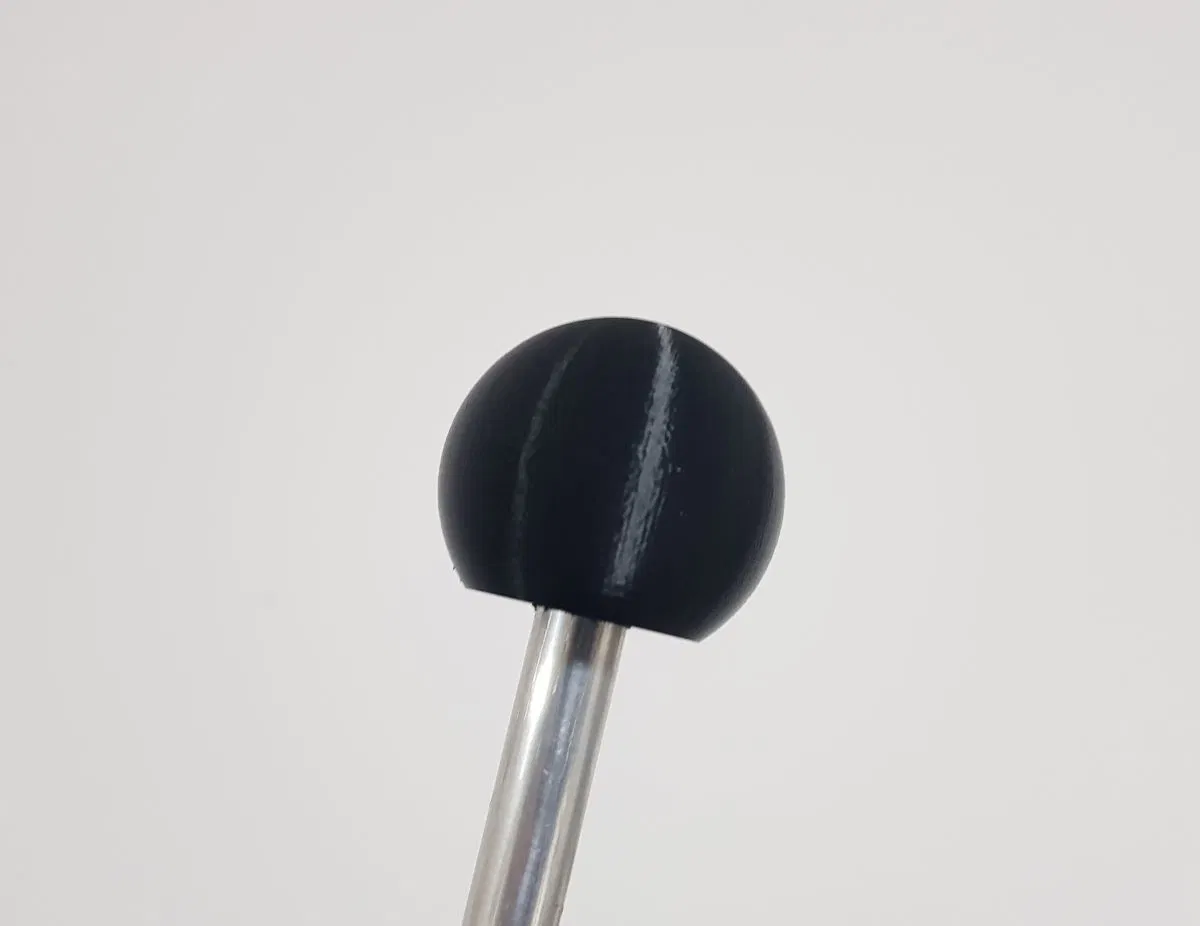

• 3 x Ball (in 3D)
• 4 x M6 Nut
• 1 x M6 x 6mm đến 10mm grub screw hoặc set screw
• 3 x ty ren M6 dài 180mm
• 3 x ống Aluminum 160mm x 10mm x 1mm

Printing

Vật liệu: Prusament PLA Jet Black.

Setting: File 3mf có sẵn toàn bộ setting. Mình chọn 6 perimeters và 30% infill để ổn định.

Assembly

Vặn tháo grub screw của tay quay (hand wheel) zin rồi lấy tay quay ra.
Tháo spacer nhựa hình côn.

Spacer mới có thể gắn vào không cần chỉnh gì thêm. Chỉ việc đẩy nó vào trục (axle).

Tháo lớp bridge trong hub ra rồi thử lắp lên máy. Trường hợp của mình thì không rơ tí nào, vô rất ngọt. Nếu nó không trượt sát xuống tới spacer, hãy tẩy ba via (deburr) phần bên trong.

Nhét 4 con ê-cu M6 vào center hub. Với mình thì vừa khít luôn, cần ấn mạnh chút mới vào. Nhét xong thì không bị rớt ra.

Lắp con M6 grub screw để cố định hub lên trục.

Nhét 3 con ê-cu M6 còn lại vào các rãnh. Dùng lục giác 3mm (hoặc tua vít) đẩy để đảm bảo thấy được phần ren của ê-cu lộ ra phía ngoài.

Thử lắp các ống nhôm vào lỗ trên hub và trong các ball. Chỗ mình thì khá sít và chặt. Mình có doa nhẹ bằng mũi khoan 10mm, nhưng rất ít thôi. Fit chặt là tốt.

Bắt 3 cái ball vào một đầu mỗi cây ty ren. Sau đó luồn ống nhôm vào cho tới khi không trượt thêm được nữa.

Vặn từng tay gạt vào center hub. Nhớ canh sao cho ty ren không vướng vào trục (axle). Nếu bị vướng thì cắt ngắn lại.

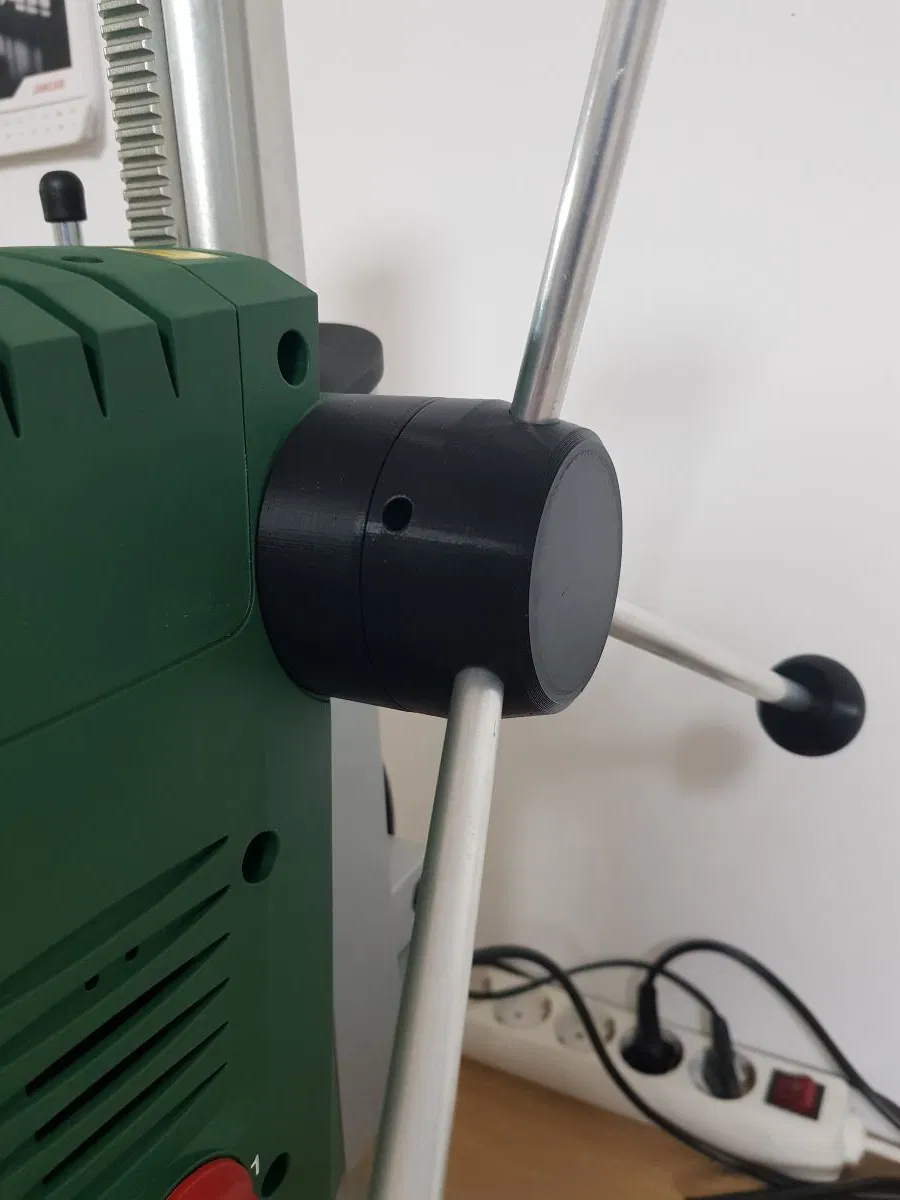

Cuối cùng gắn cả cụm tay gạt lên máy và siết chặt grub screw.

Xong!
