Cán tua vít chính xác (dùng bit 4mm) - Có nam châm

Tác giả forwork_3135182

Lượt tải
6
Lượt thích
2
Lượt coi
105

File 1 275,1 KB

  • precesion_screwdriver_1770876548.stlSTL · 275,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

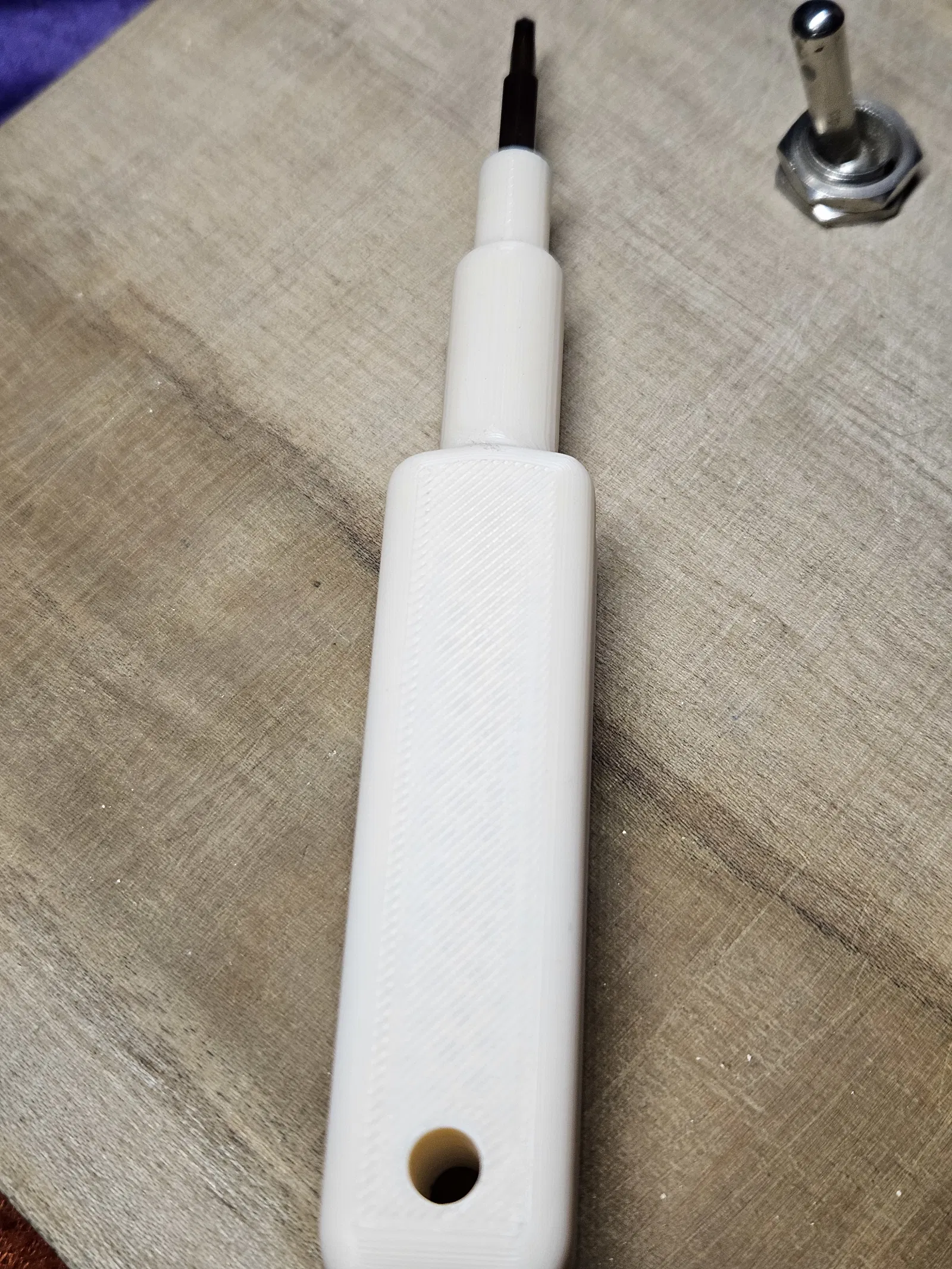

Câu chuyện Mình thiết kế món này vì bị thất lạc cán cầm gốc của bộ tua vít chính xác, nhưng vẫn còn đủ các mũi bit. Thay vì mua nguyên bộ mới, mình in ra cán cầm này cho chắc chắn, có nam châm giữ bit.

Tính năng

  • Chuẩn lắp: Tương thích với mũi precision bit chuẩn lục giác 4mm (hay gặp trong các bộ sửa điện tử).

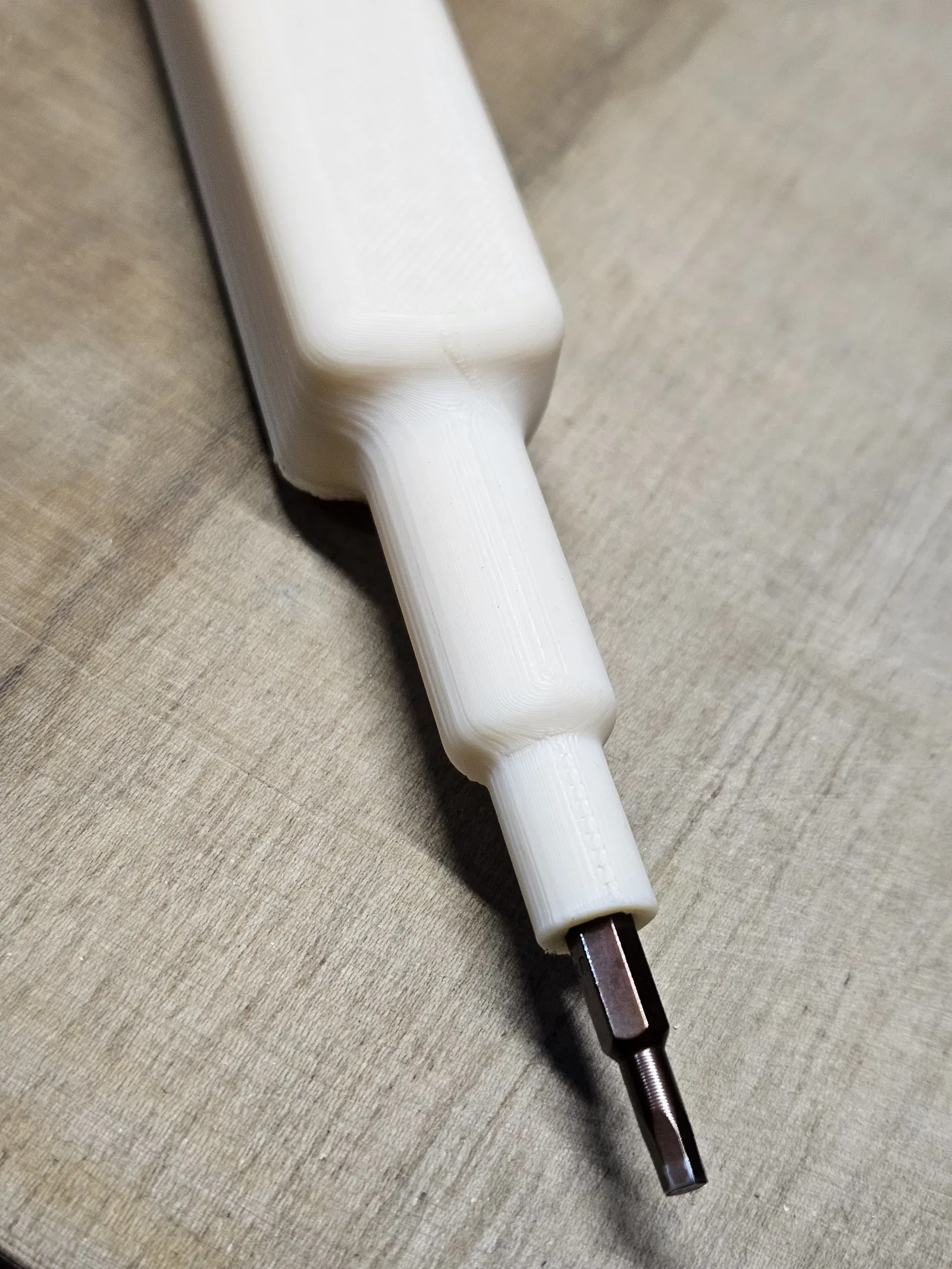

  • Giữ bằng nam châm: Thiết kế để lắp nam châm đường kính 4mm ở đáy hốc gắn bit. Nhờ vậy bit “hít” vào rất đã tay và không bị rơi ra trong lúc thao tác.

  • Độ bền cao: In với thành dày để chịu được lực vặn cần cho vít nhỏ mà không bị nứt.

Phần cứng cần có

  • 1x Nam châm đường kính 4mm: (Dạng tròn). Nhỏ một ít keo 502 (superglue) vào lỗ trước khi nhét nam châm vào để cố định vĩnh viễn ở đáy.

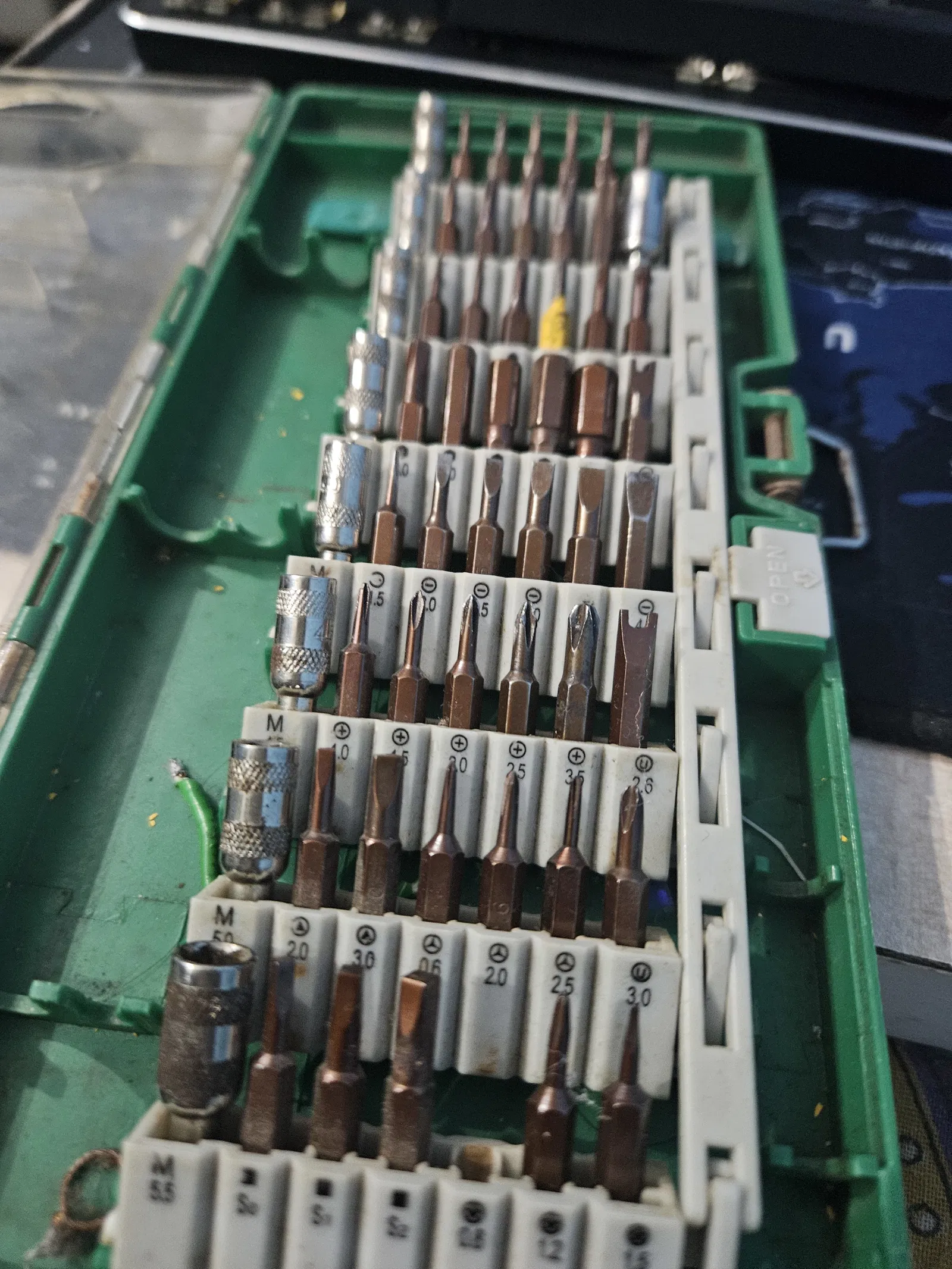

  • Mũi precision bits: Bất kỳ mũi lục giác 4mm tiêu chuẩn.


Thiết lập in (Print Settings)

Mình in với thiết lập thiên về độ chi tiết để hốc gắn bit khít và đúng kích thước.

  • Layer Height: 0.12 mm (Khuyến nghị để bề mặt mịn và dung sai bên trong chuẩn).

  • Infill: 25%

  • Infill Pattern: Honeycomb (Cho kết cấu bên trong tốt, tăng khả năng chịu lực vặn).

  • Wall/Perimeter Count: 4 walls (Quan trọng! Giúp cán không bị xoắn hoặc nứt khi bạn tác lực).

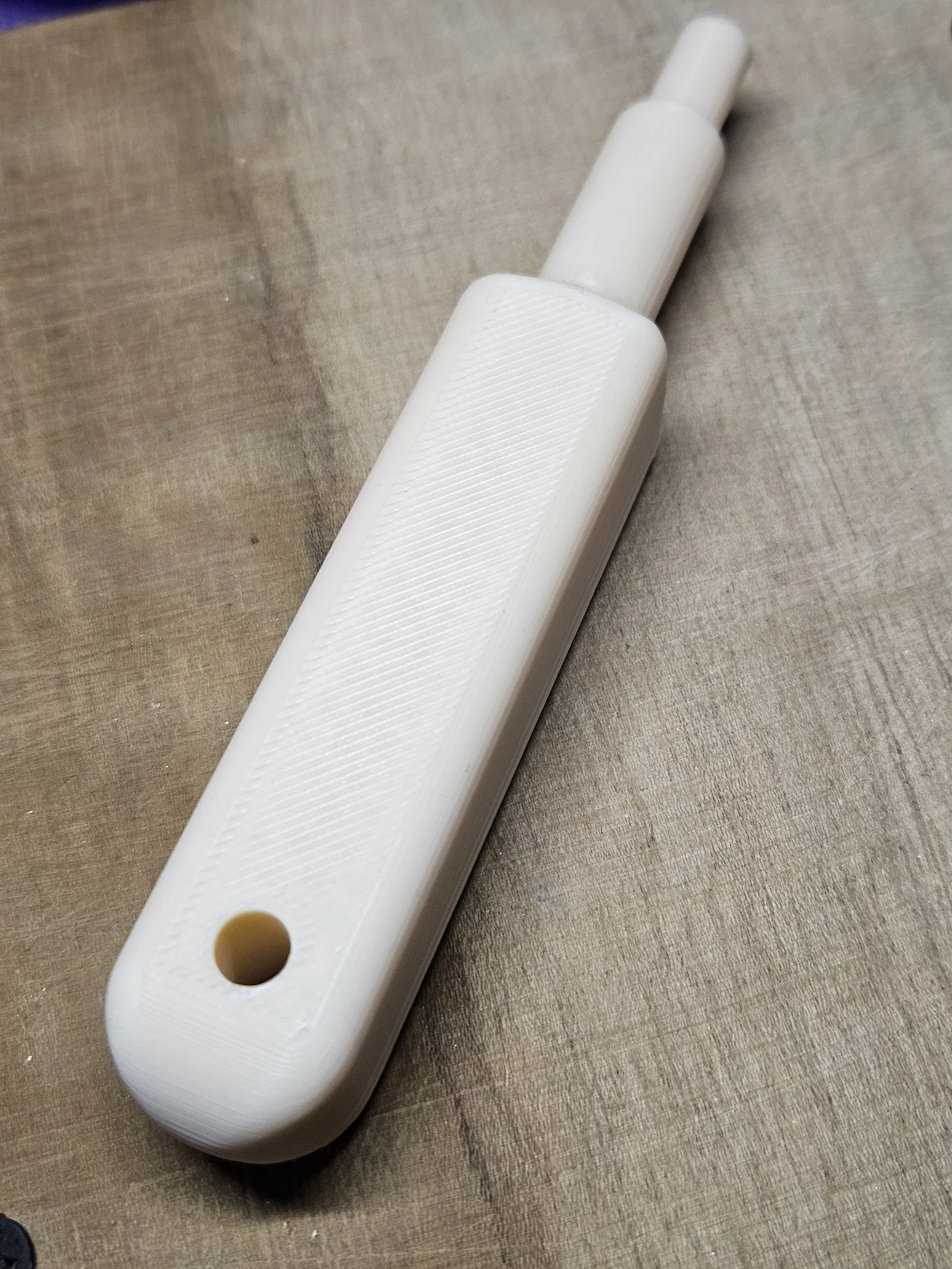

  • Supports: Không cần support nếu in theo phương thẳng đứng (đứng trên mặt đáy phẳng của cán).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
275,1 KB
File lớn nhất
275,1 KB
