Hộp đựng máy hút sữa Eufy (Eufy Breast Pump Case)

Ý tưởng thiết kế

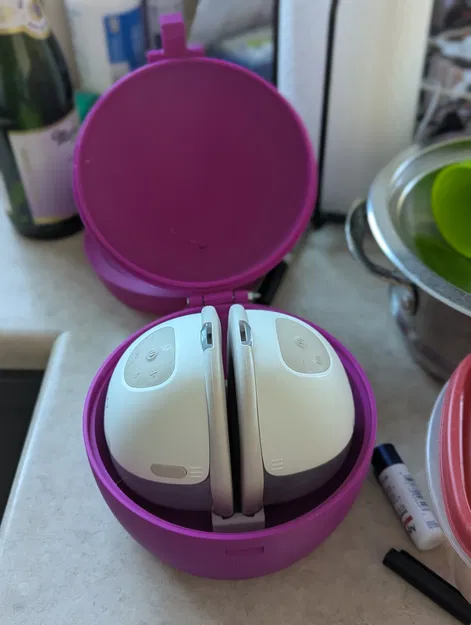

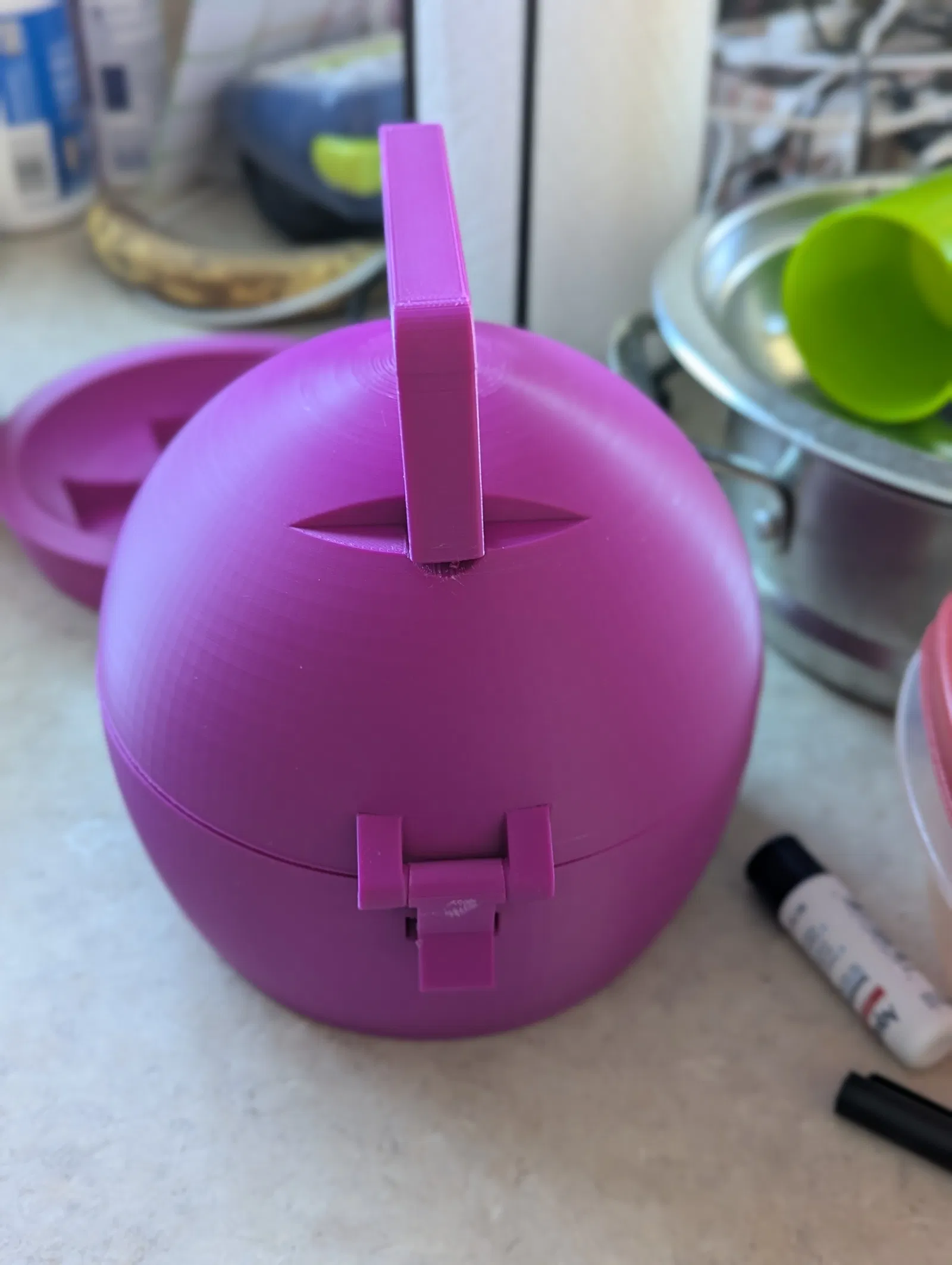

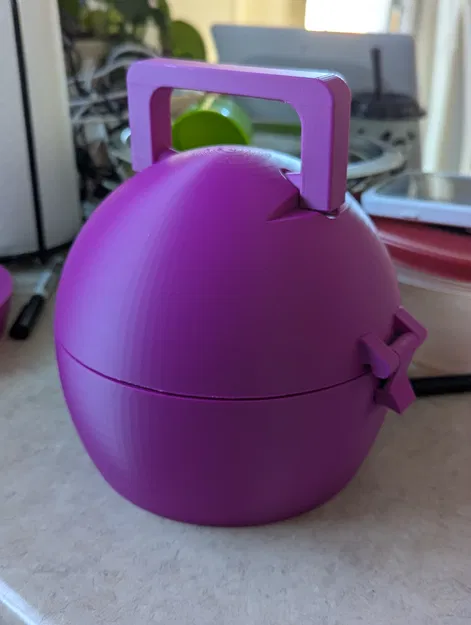

Thiết kế dạng tròn, có tay xách print-in-place in ngay trên đỉnh của món đồ kèm bản lề print-in-place. Móc của cơ chế khóa cũng được nối bằng một bản lề print-in-place. Mình thiết kế phần nắp (top) và phần đáy (bottom) để lồng (nest) vào nhau. Hộp đựng sẽ giữ cho máy hút sữa đứng thẳng miễn là không bị lắc mạnh quá. Lúc chỉ xách hộp đi bình thường thì tụi mình không thấy máy bị xê dịch nhiều. Ban đầu mình muốn in toàn bộ dạng print-in-place, nhưng đa số build plate không đủ lớn cho kích thước này nên mình tách ra thành 2 phần. Tổng lượng filament khoảng 500–600 g tùy theo setting support và infill, nên cũng là một dự án khá “nặng đô”.

Hướng dẫn

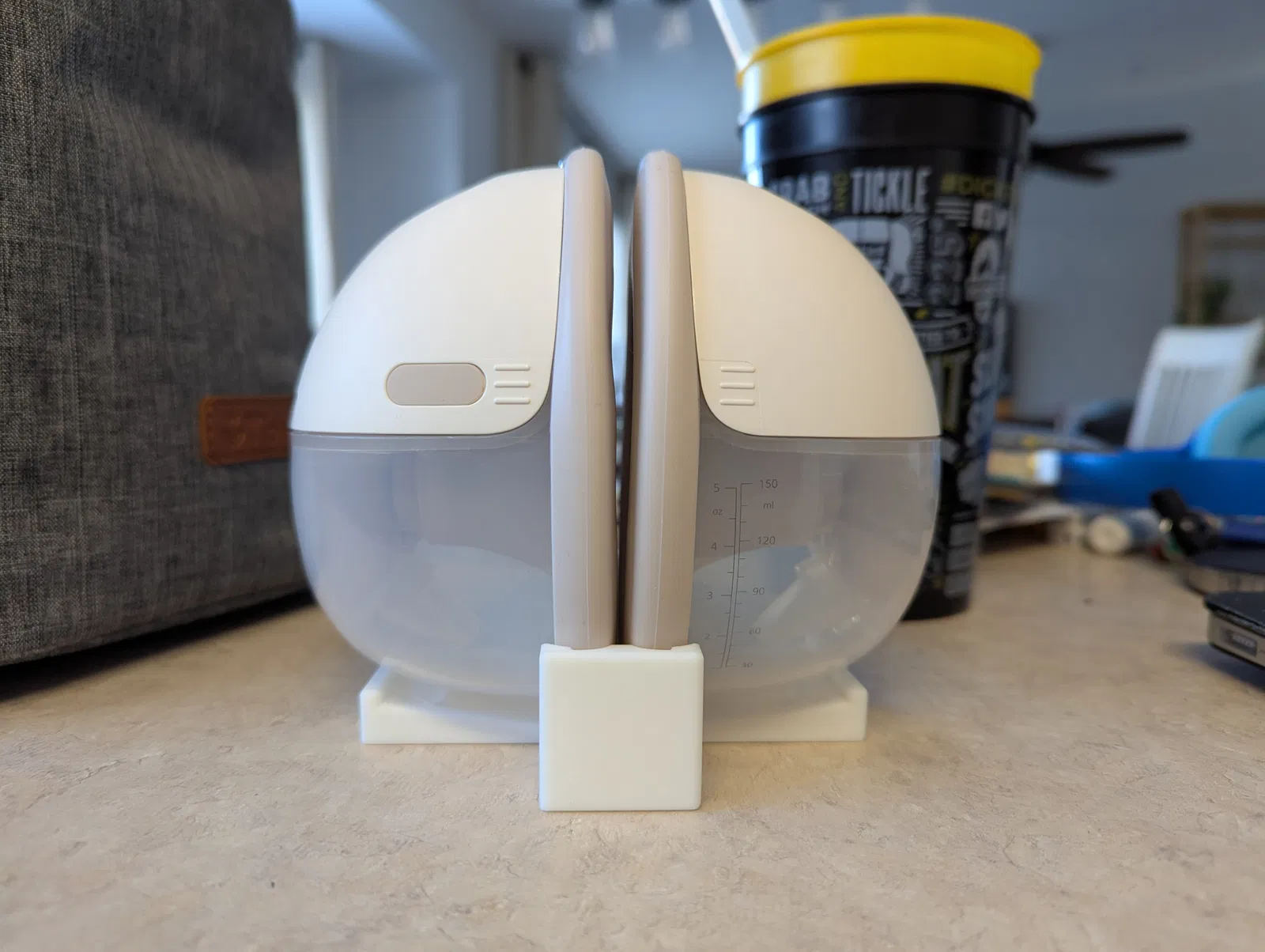

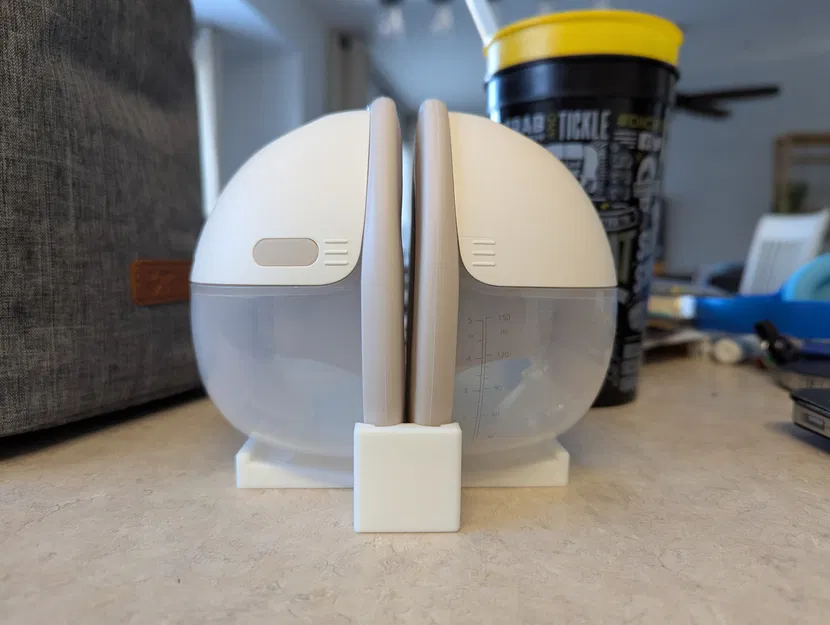

Bạn BẮT BUỘC phải in mẫu Eufy Breast Pump Holder của Veco. Cái holder này sẽ đặt bên trong hộp đựng và có nhiệm vụ giữ cho máy hút sữa đứng thẳng. Mình đã sắp hướng (orient) các file STL theo hướng phù hợp nhất để in rồi nên bạn không cần xoay lại.

Vì nắp và đáy là 2 phần riêng, bạn cần dùng sex bolt (hoặc chicago type bolt – loại có ren bên trong và bên ngoài trơn) để nối nắp và đáy lại với nhau. Lỗ xuyên qua bản lề nối nắp–đáy khoảng 5 mm, nên chọn loại nào có độ rơ khoảng 0.2 mm là vừa. In cả phần top và phần bottom.

Cài đặt/thiết lập khi in

Các print settings trong file 3MF mình up lên thì ổn cho phần bottom, nhưng mình chưa chắc đã ưng cho phần top. Organic tree supports bị fail chút ở mặt dưới của tay xách. Cũng có thể là phần đó không cần support nếu máy in của bạn chạy “ngon”. Nắp trên có vài chỗ support hơi khó chịu do phần lồng (nesting) giữa top và bottom, và cả cái móc nối với bản lề nữa.

Hậu kỳ (Post Processing)

Support của mình gỡ ra tương đối dễ khi để top z distance = 0.25 mm. Nhưng gỡ support ở vòng ngoài thì không vui lắm. Lúc mình bẻ sợi filament để giải phóng bản lề print-in-place của cái móc, nó không đứt ngay nên mình lỡ bẻ cong cái móc một chút làm tạo ra điểm yếu. Sau đó mình phải dùng kìm mới xoay được. Có vẻ mình cần tăng gap ở bản lề đó. Vì support ở tay xách bị fail nên mình phải dọn dẹp nhiều hơn mình muốn ở phần tay xách.

Nhìn chung người dùng cái hộp đựng này cũng thích — mà trớ trêu là — hôm nay họ lại không dùng. Mình chỉ tốn 5 tiếng để thiết kế cho họ thôi. Lẽ ra mình có thể đi thiết kế cái gì vui hơn. Thôi kệ. Hy vọng sẽ có ai đó thấy cái này hữu ích.
