Hệ thống lọc HEPA cho dự án PrintClosure (HEPA Filtration System)

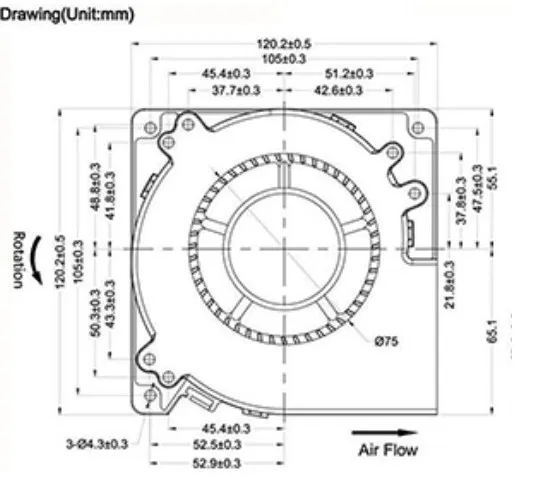

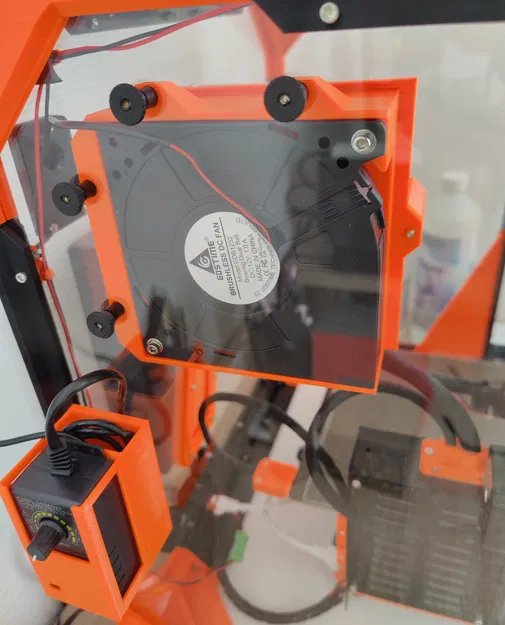

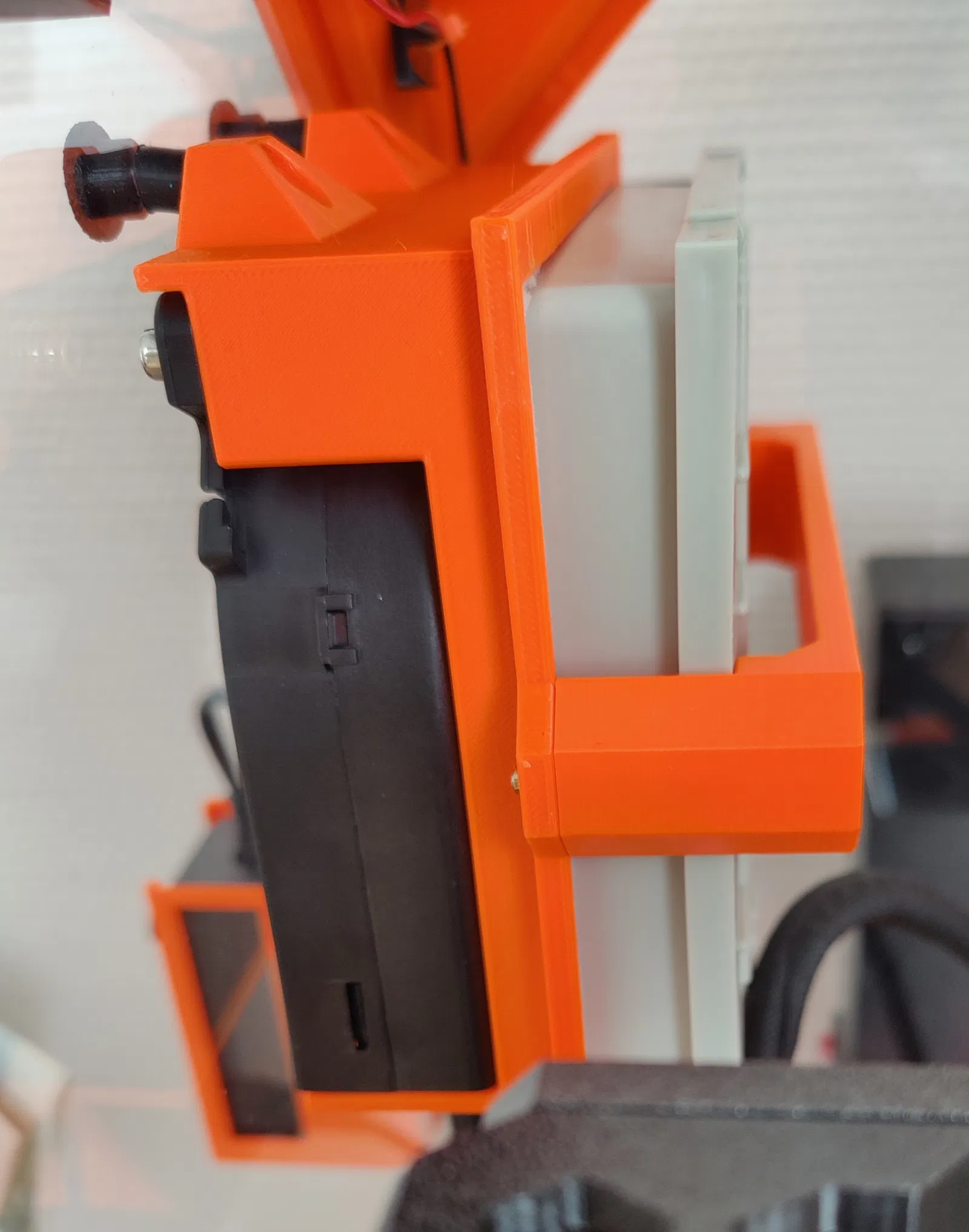

Để có thể dùng cái quạt này và cái HEPA filter này trong “PrintClosure Project”, mình đã chỉnh sửa lại cái khung của “Advanced Filtration System”. HEPA filter được cố định bằng một cái ngàm/giá kẹp và được làm kín với khung bằng các dải mút (5 x 5 mm) mình đã dán vào. Cái quạt này không dùng để làm mát bên trong enclosure, mà để làm sạch không khí trong enclosure.

Ngoài ra cần thêm:

• 4 cái vibration damper M3,

• 4 “Rändelmutter mit Einsatz M3 x 5,7.STL” kèm insert ren nhiệt (heat-set insert) M3 x 5,7 mm

• 2 insert ren nhiệt M3 x 4 mm (dài 5,7 mm cũng được) cho “Filterklemme.STL”

• Mút/foam,

• một cái O-ring để làm kín quạt, đường kính trong 86 mm và tiết diện dây 2 mm.

• 2 vít đầu chìm M4 x 16 mm (bắt quạt) hoặc vít đầu trụ M4 x 20 mm kèm long đền U4 và “Senkkopf M4.STL”. Vít bắt quạt sẽ được vặn trực tiếp vào, nên siết vừa tay thôi nha!

• 2 vít đầu trụ M4 x 16 mm cho “Filterklemme.STL”

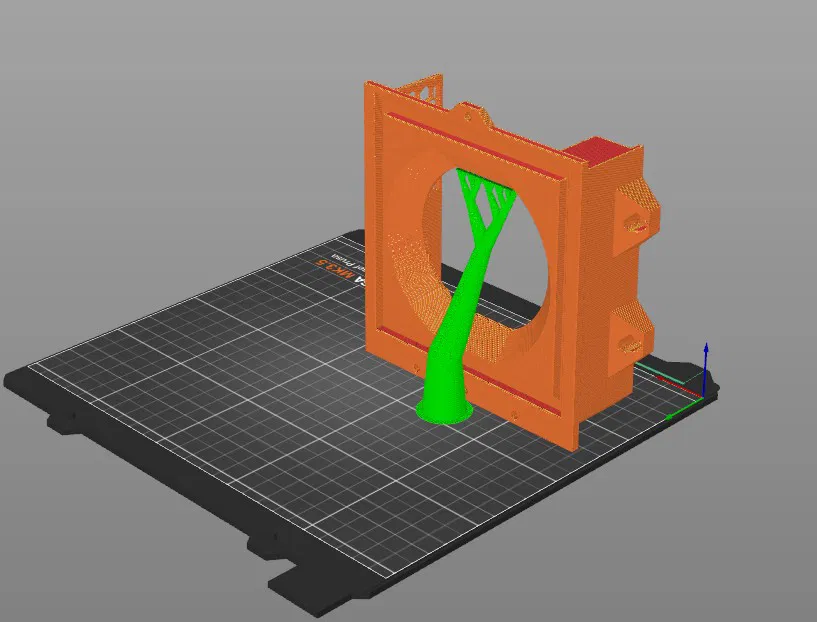

Khi in cần support (xem screenshot). Cái dưỡng khoan giúp canh/đánh dấu lỗ bắt, các lỗ này sẽ khoan trực tiếp lên tấm mica (acrylic). Để gắn bộ điều khiển, mình có thiết kế một cái bracket.

Mình khuyến nghị đọc hướng dẫn từng bước của Prusa. Model này rất giống của họ, chỉ khác là không cần Basic Board (và nguồn).

Translation: DeepL

Để có thể dùng cái fan này và HEPA filter trong “PrintClosure Project”, mình đã chỉnh sửa khung của “Advanced Filtration System”. HEPA filter được gắn bằng một cái bracket và được làm kín với khung bằng các dải foam (5 x 5 mm) mình dán cố định. Cái fan này không dùng để làm mát bên trong enclosure, mà để lọc/làm sạch không khí trong enclosure.

Ngoài ra cần:

• 4 cái M3 vibration damper,

• 4 “Rändelmutter mit Einsatz M3 x 5,7.STL” gồm insert ren nhiệt M3 x 5,7 mm

• 2 insert ren nhiệt M3 x 4 mm (dài 5,7 mm cũng được) cho “Filterklemme.STL”

• Foam,

• một cái O-ring để làm kín fan, đường kính trong 86 mm và tiết diện dây 2 mm.

• 2 vít đầu chìm M4 x 16 mm (bắt fan) hoặc vít đầu trụ M4 x 20 mm kèm long đền U4 và “Senkkopf M4.STL”. Vít bắt fan được vặn trực tiếp vào nên siết cẩn thận!

• 2 vít đầu trụ M4 x 16 mm cho “Filterklemme.STL”

In cần support (xem screenshot). Dưỡng khoan giúp đánh dấu lỗ bắt, khoan trực tiếp lên tấm acrylic. Mình có thiết kế thêm một cái bracket để gắn bộ điều khiển.

Mình khuyên nên đọc hướng dẫn step-by-step của Prusa. Model này rất giống, chỉ là không cần Basic Board (và nguồn).
