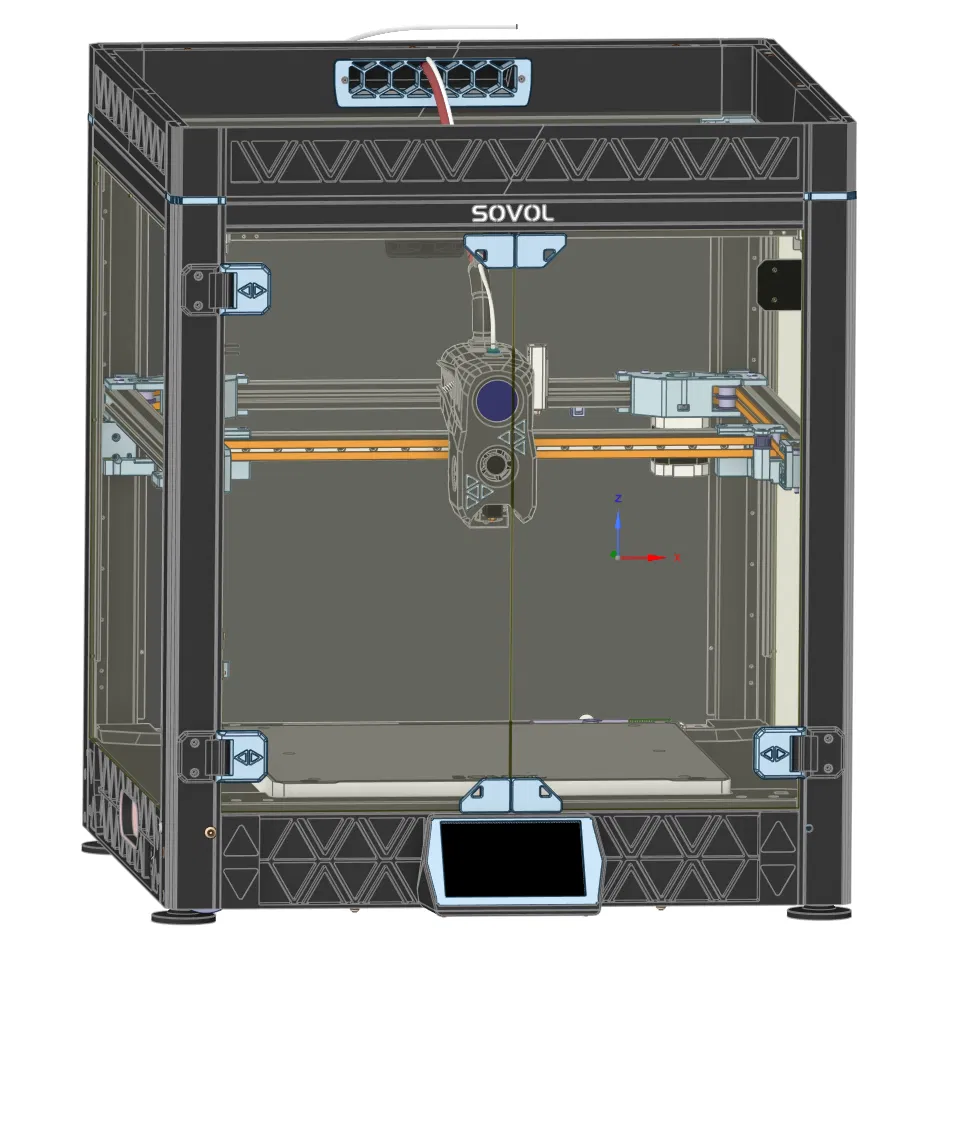

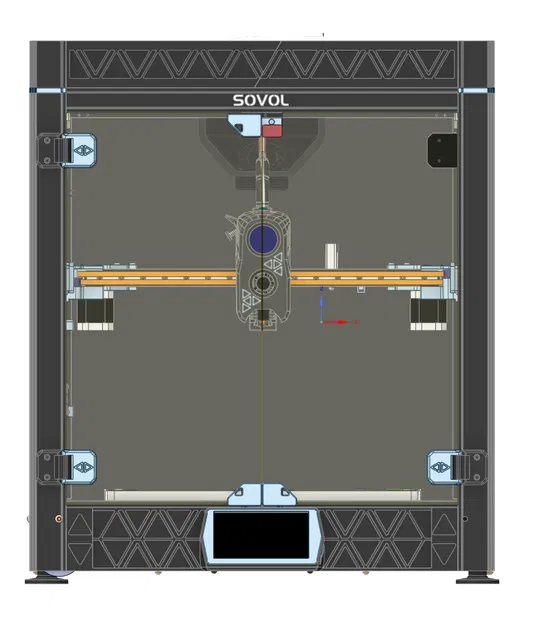

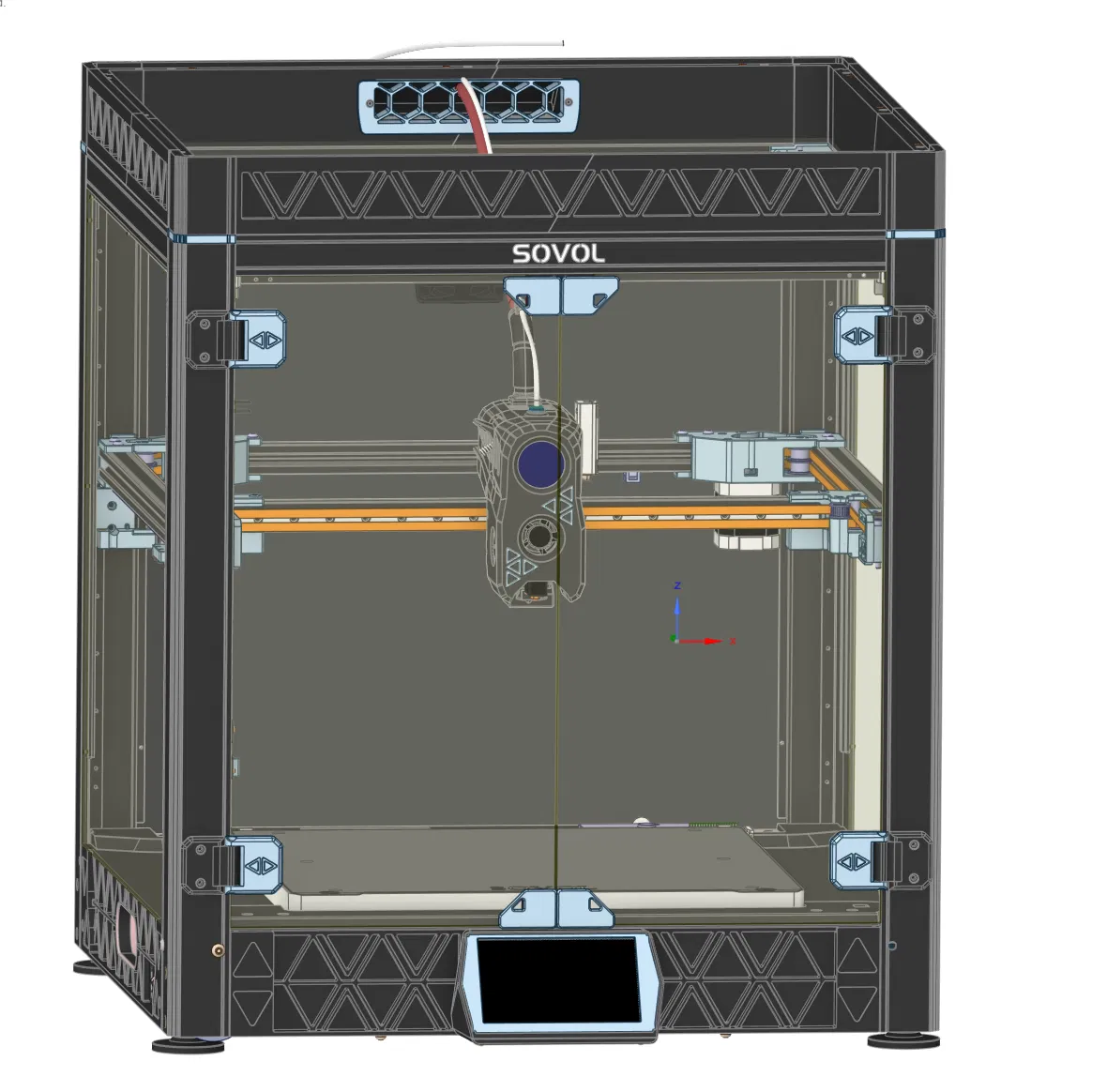

Bản lề & tay nắm cửa Sovol SV08 (enclosure)

Chào mọi người

 Bản mới đã có đây, nhờ mấy anh em trong cộng đồng hỗ trợ để canh fit cho chuẩn.

Trong file CAD bạn sẽ thấy đầy đủ tất cả ốc vít và heat set insert cần dùng. Với bạn nào chưa biết cách dùng file STEP thì mình có kèm vài hình minh hoạ và một danh sách toàn bộ phần cứng (hardware) cần chuẩn bị.

Trong ảnh, cái “phần” màu đen nằm phía sau (bên cánh cửa) của bản lề là băng keo 2 mặt.

Thiết lập in (Print settings)

0.2 Layer Height
4 Walls / Perimeters
5 Top
5 Bottom
Infill 25%

Boom

4 x M3x35mm  SHCS
8 x M3x10mm  SHCS
12 x M3x6mm  Button head Screw  -  vì mặt tỳ lớn hơn
2 x M3x10mm Self taping
2 x M3x6mm
12 x M3 heat set insert dài 3mm

8 x nam châm Neodymium 6x3 N52

M3x35mm  Bạn cần 4 + 4 đai ốc M3

M3x10mm  bạn cần 10

M3x6mm

Heat Set Insert

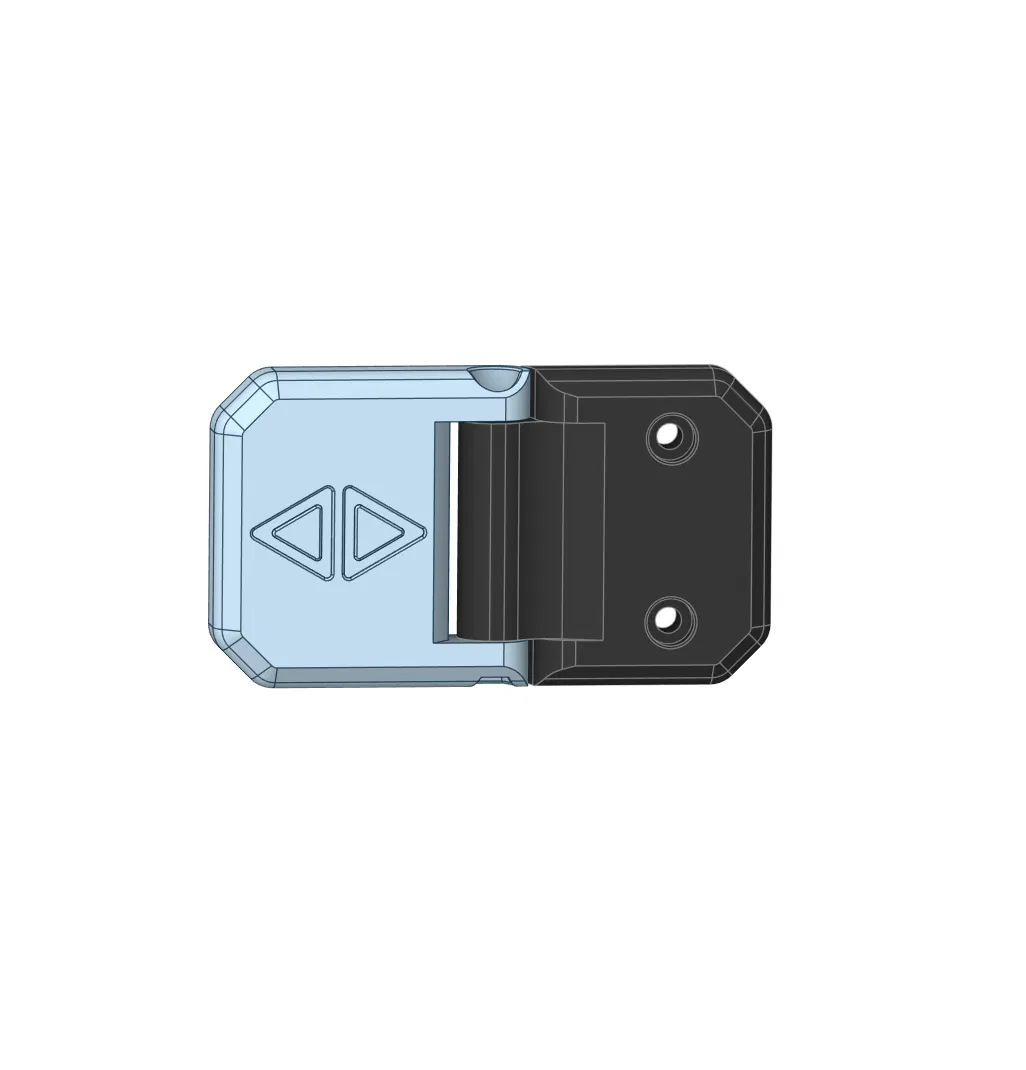

Phần màu đen phía sau bản lề màu xanh là băng keo 2 mặt.

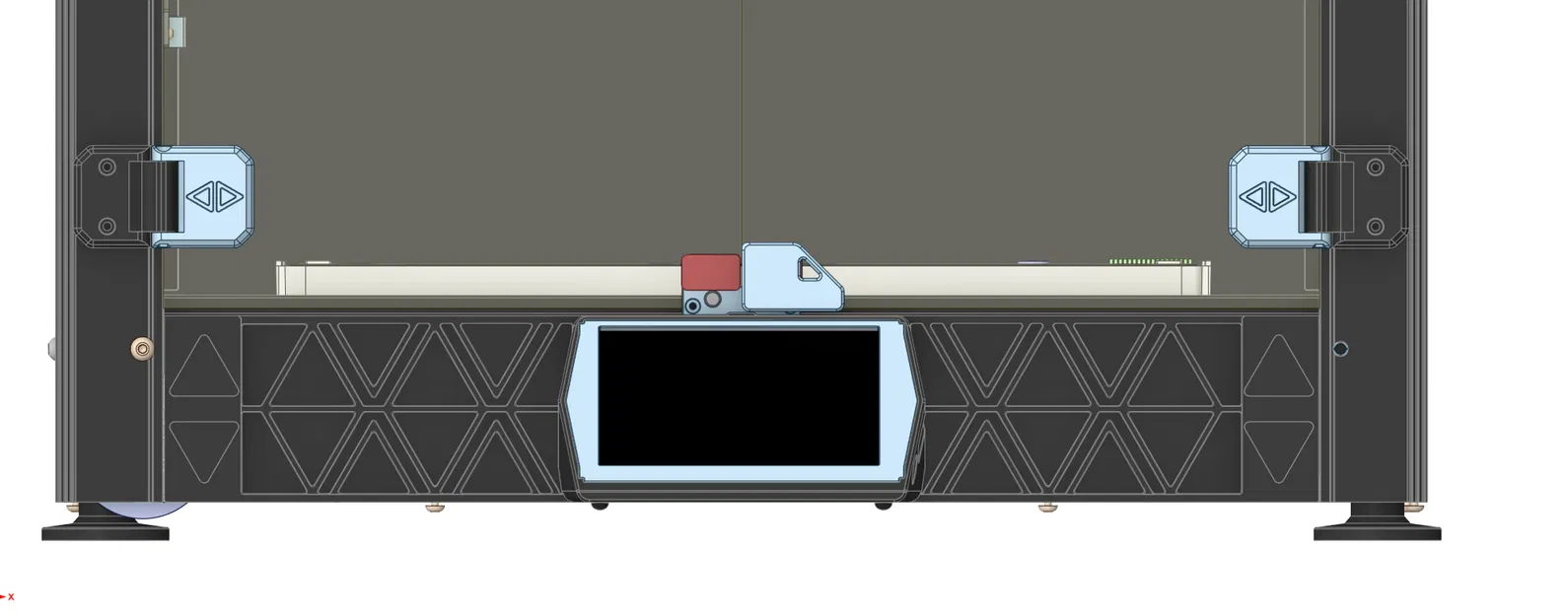

M3x10 Self Taping để gắn chặn cửa dưới (Lower door stopper)

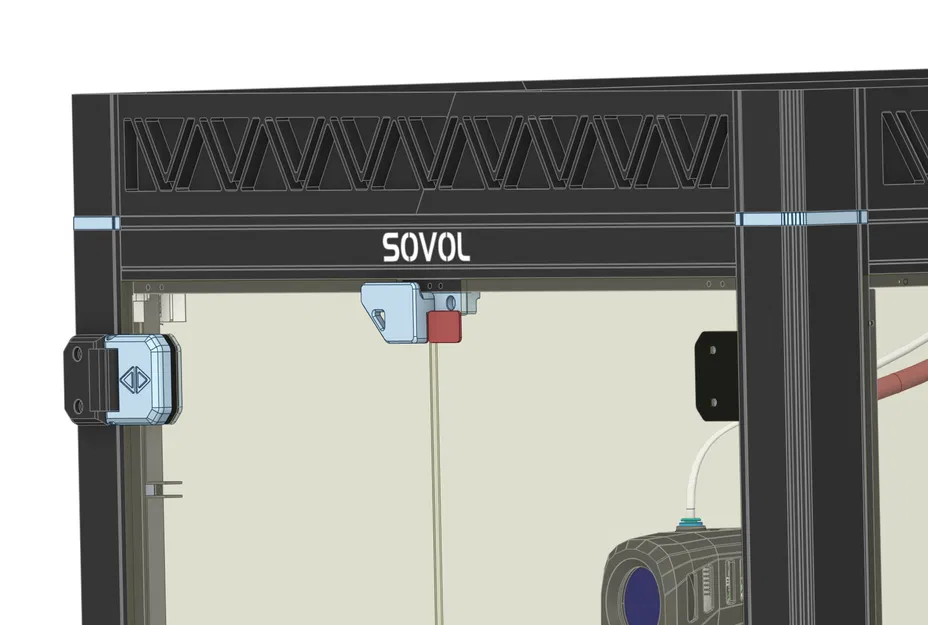

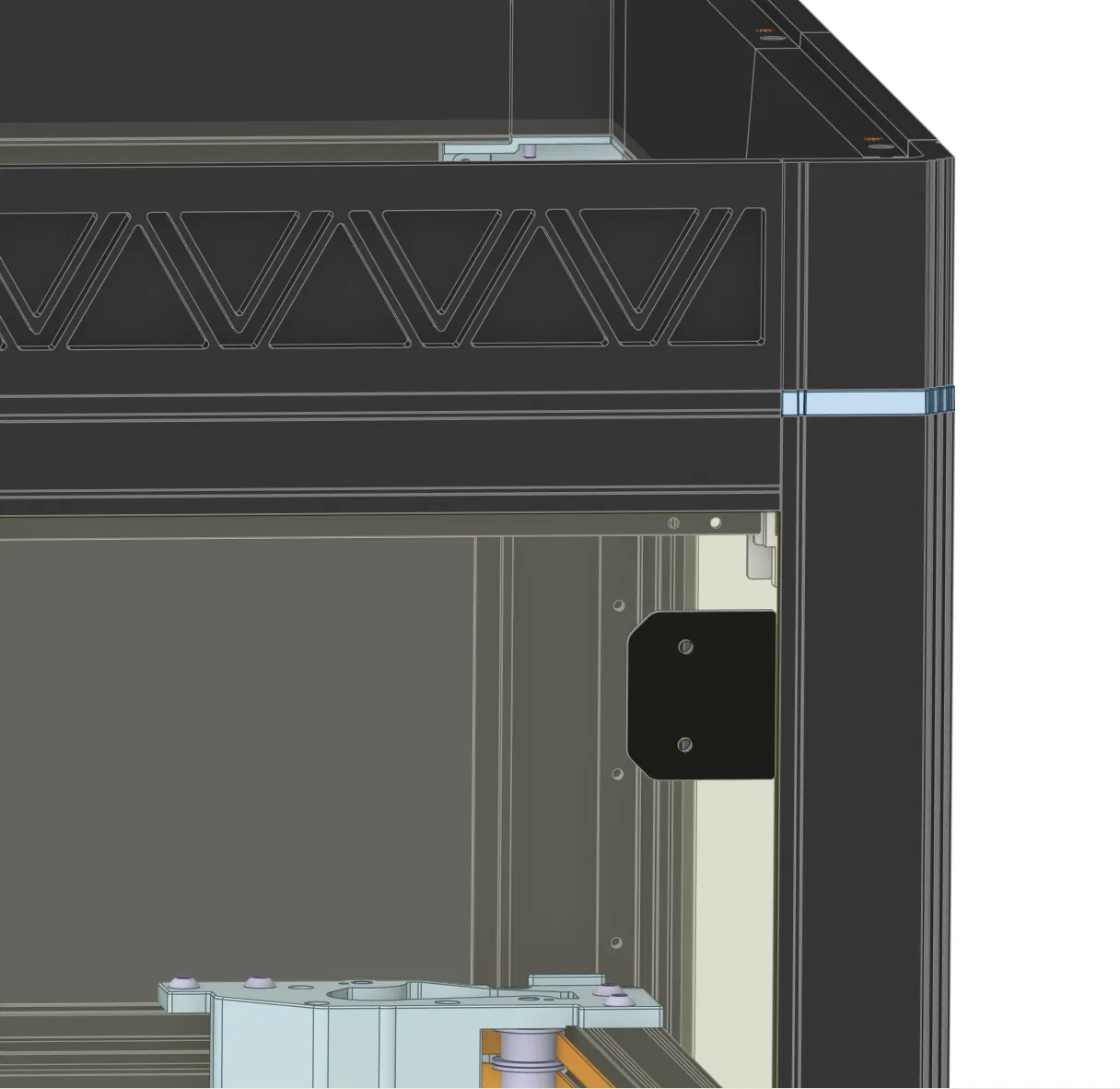

M3 x 6 mm để gắn chặn cửa trên (Upper Door Stoper)

LƯU Ý

Nếu bạn đã làm xong các tấm panel cửa trước rồi thì cần khoan thêm 2 lỗ để lắp tay nắm cửa.
