Bộ phần cứng lắp đặt cho ELS conversion trên mini lathe
Bộ bracket/phần cứng để lắp encoder và 2 motor NEMA stepper cho dự án Electronic Lead Screw (ELS) trên mini lathe. Có file pattern để sand casting bracket NEMA, bản in 3D cho encoder/gear và gear 77mm.
Mô tả

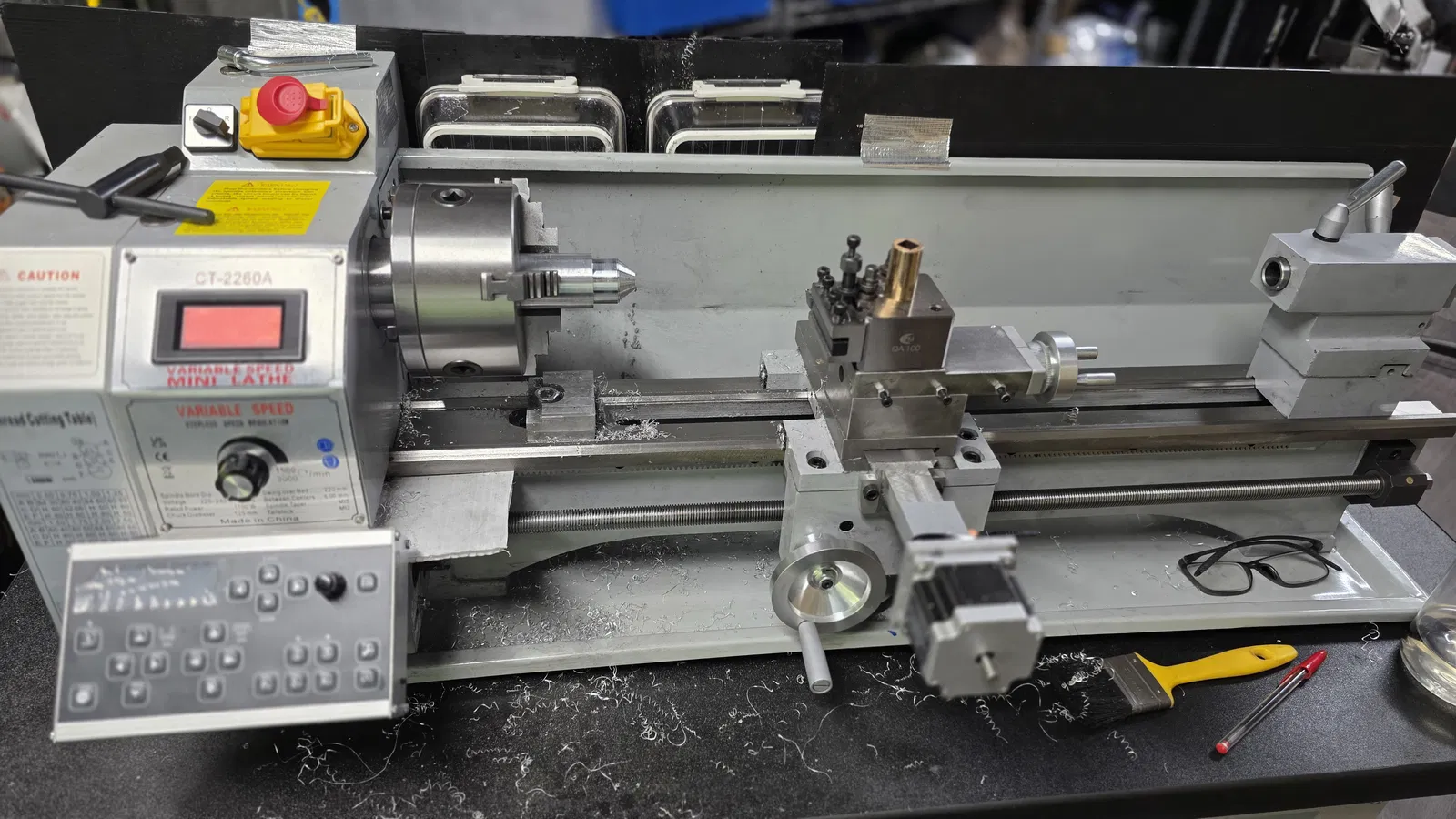

Mình đã gắn Electronic Lead Screw (ELS) cho cái mini lathe của mình, và trong dự án đó mình cần mấy cái bracket để bắt (bolt) cái encoder và hai motor NEMA stepper lên máy tiện. Mình in mấy mẫu (pattern) để dùng cho sand casting hai cái bracket NEMA bằng kim loại, rồi gia công (machined) cho vừa khít. Còn encoder và bộ gear thì mình đang dùng bracket in 3D.
Mình đính kèm các file đó, kèm theo cả phiên bản có thể in 3D được (mình cũng không chắc bracket in 3D sẽ chịu tải với mấy motor NEMA stepper tốt cỡ nào). Mình cũng có kèm thêm cái gear 77mm cho encoder.
Chi tiết toàn bộ quá trình làm mình để rải rác trong nhiều video trên kênh, với lại có bạn xem hỏi xin file nên mình up lên đây luôn. (7) The Smelter's Apprentice - YouTube
