Vỏ ổ cứng SATA 2.5 inch (dành cho ổ dày 10mm)

Thay đổi

• Mình chỉnh lại để hỗ trợ ổ dày 10mm (thay vì 7mm).

• Mình cũng thêm fillet và chamfer để hoàn thiện, nhìn gọn gàng hơn chút.

Trong lúc chuẩn bị làm (make) theo thiết kế đẹp của Scott Gibb, mình cũng tạo luôn bản remix này. Mình dùng file Fusion 360 mà Scott đã chia sẻ (cảm ơn nhiều).

Thiết lập in (Print settings)

• Filament: PLA là ổn. Nếu bạn lo về nhiệt, dùng PETG.

• Không cần support nếu bạn dùng slicer đời mới có thể in concentric cho phần inset lỗ vít! Mình dùng OrcaSlicer và slicer đã xử lý các lỗ vít không cần support, in ra rất ngon. Lưu ý: nếu slicer của bạn cũ thì đúng là nên bật support cho phần đáy case, chỗ có overhang ở các lỗ vít.

• Perimeter walls: Mình để ba (3) lớp. Hai (2) lớp chắc cũng được, nhưng thêm 1 lớp sẽ cứng hơn và chỉ tăng khoảng 2 phút thời gian in.

• Infill: Mình để mặc định 15%

• Raft / Brim: không

NOTE: phần dưới đây chỉ là mình copy & paste từ trang của Scott Gibb:

Vỏ HDD 2.5" in 3D

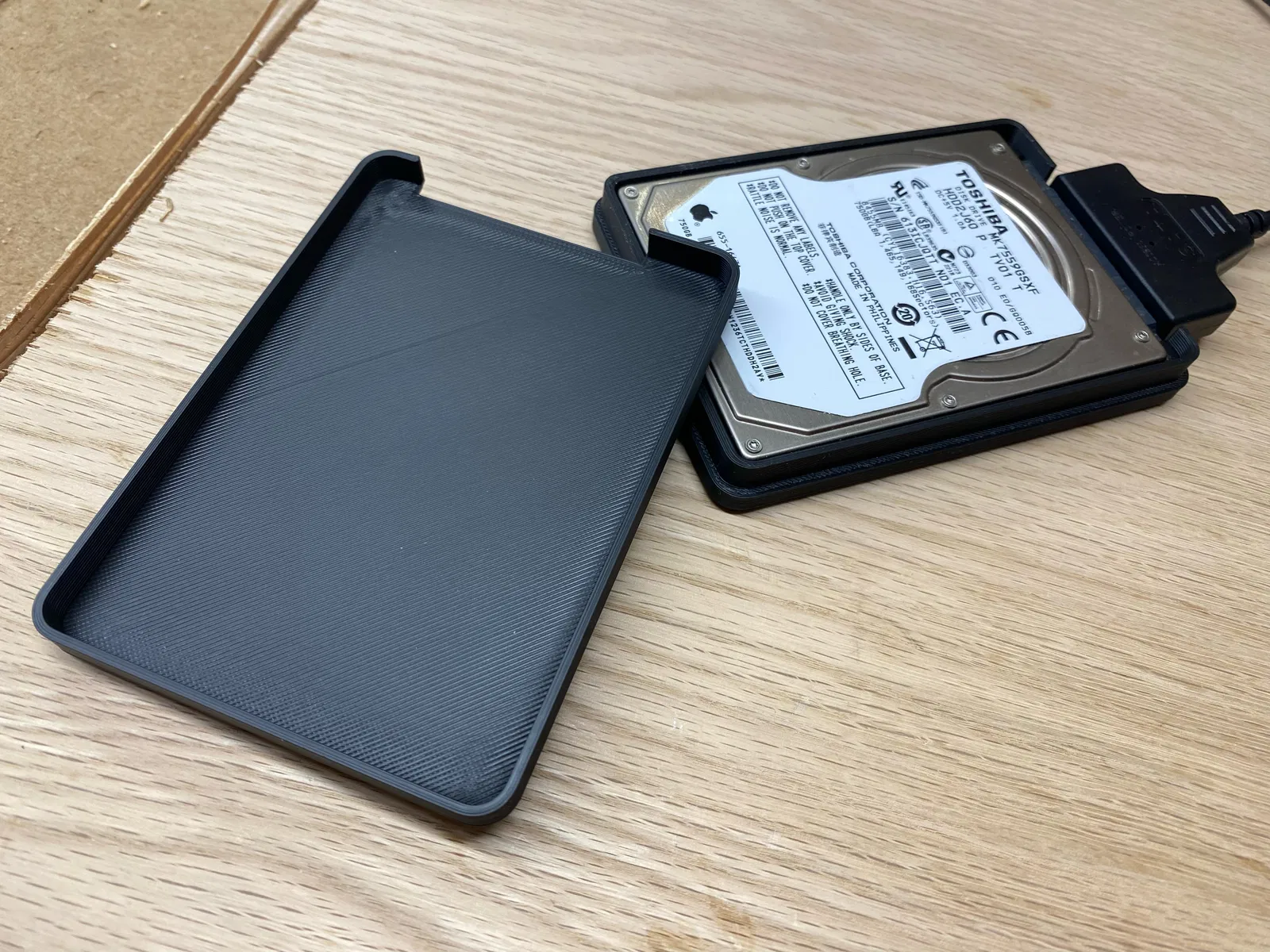

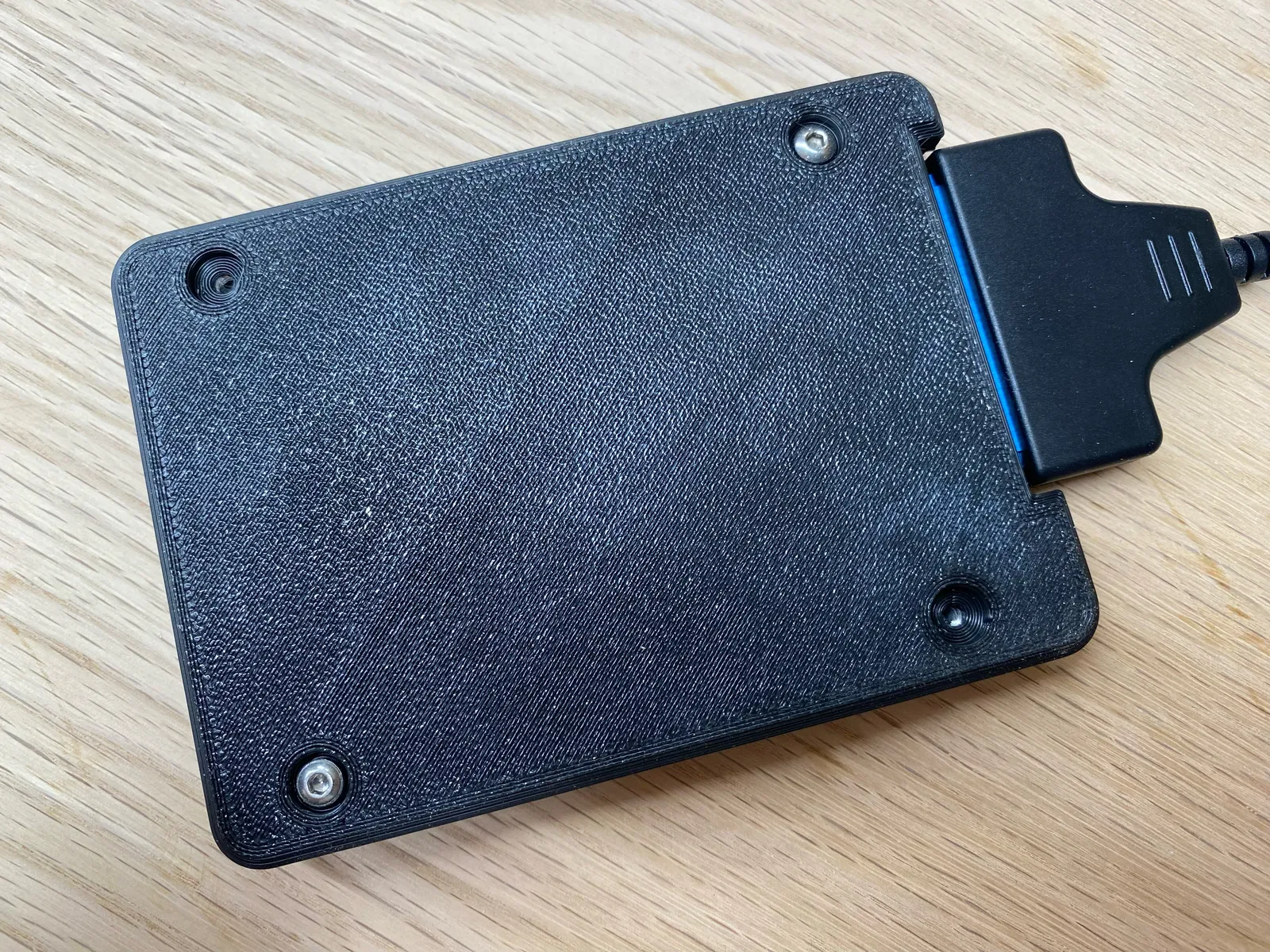

Một cái case in 3D đơn giản cho ổ HDD 2.5" cũ. Case được thiết kế để đa phần là kiểu push-fit; bên dưới có bốn con tán (nuts) để bắt ổ cứng vào vỏ nhựa.

Danh sách thiết bị (Equipment List)

• 4 x vít M3x6mm

Liên kết (Links)

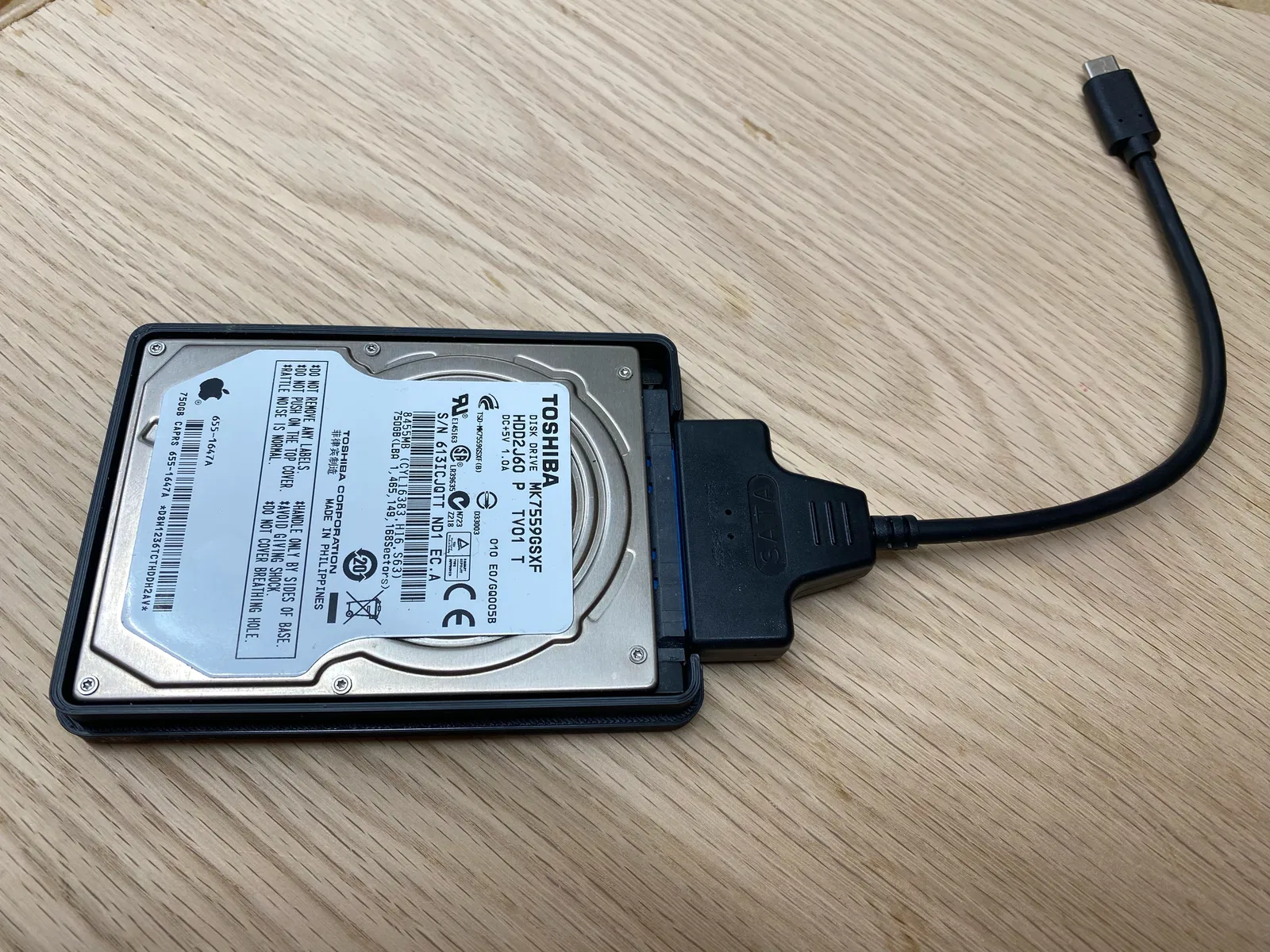

Adapter và một biến thể của ổ cứng đã dùng có thể xem ở dưới:

• USB3.0 to SATA Adapter

• HDD 2.5" 1TB

Độ phân giải (Resolution):

0.4mm

Infill:

5%

Filament:

PLA generic

Ghi chú (Notes):

In với support tối thiểu

Bản vẽ kỹ thuật (Technical Drawing)

Hình tách lớp (Exploded View)
