Đầu nối PC4-M6 cho Top Plug Edge Prusa Enclosure - Heat Insert

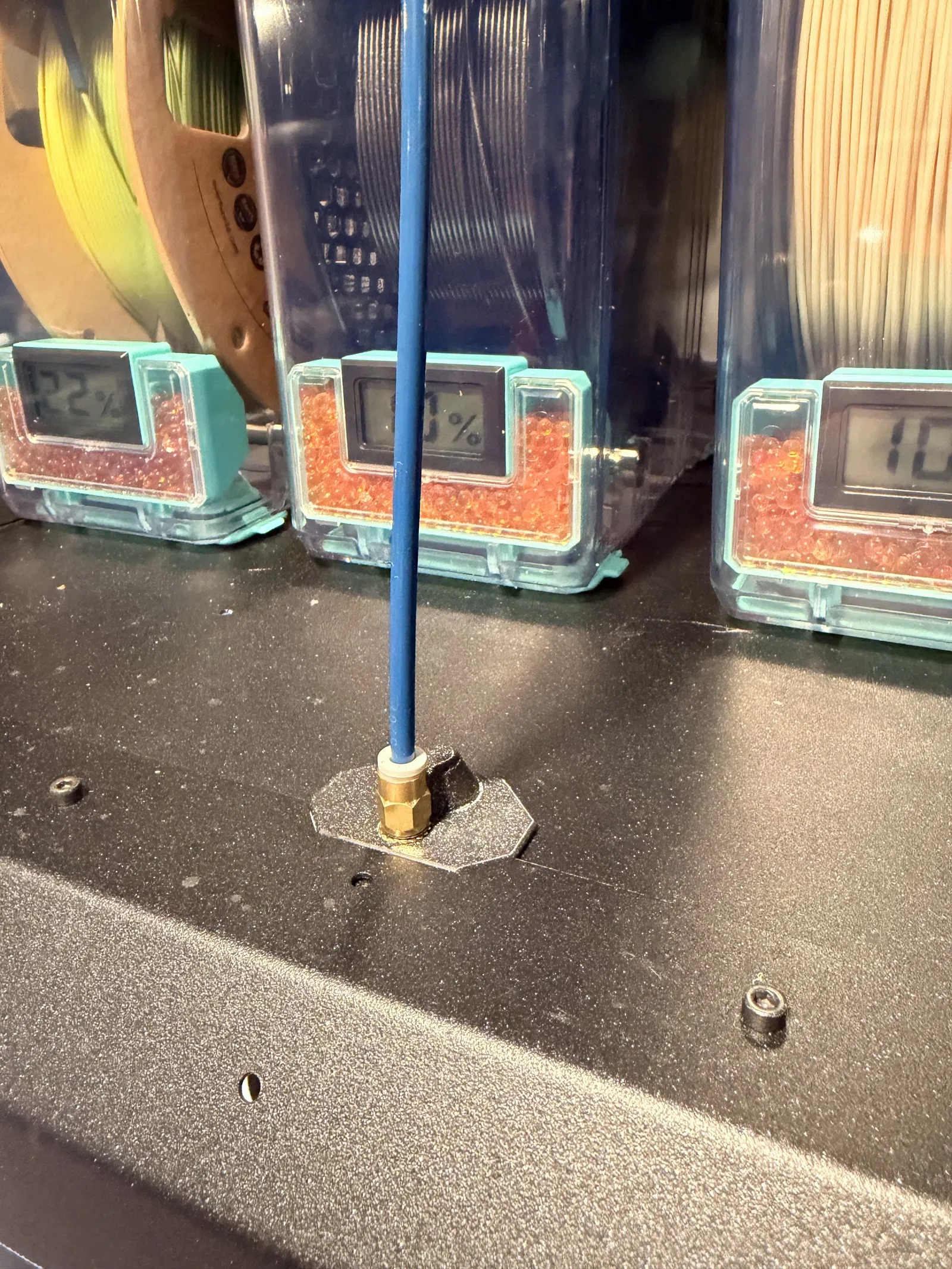

Bản chỉnh sửa của chi tiết “top plug edge” cho Prusa Enclosure này dùng threaded heat inserts để có thể gắn một đầu nối bowden tube kiểu push-connect từ bên ngoài, đặt ngay phía trước và chính giữa.

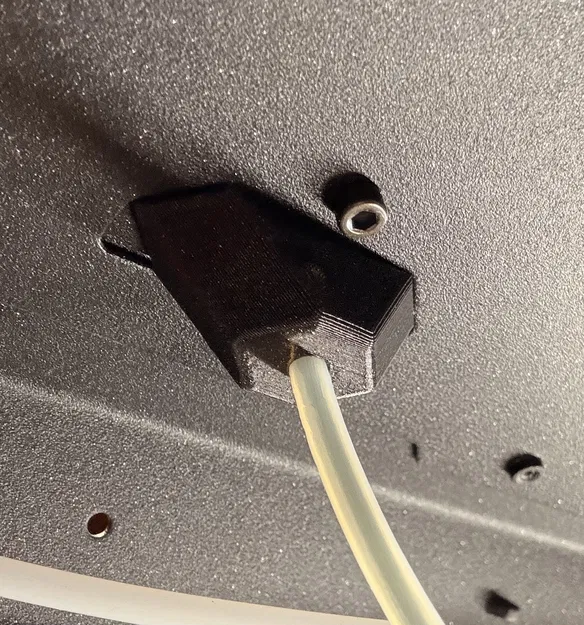

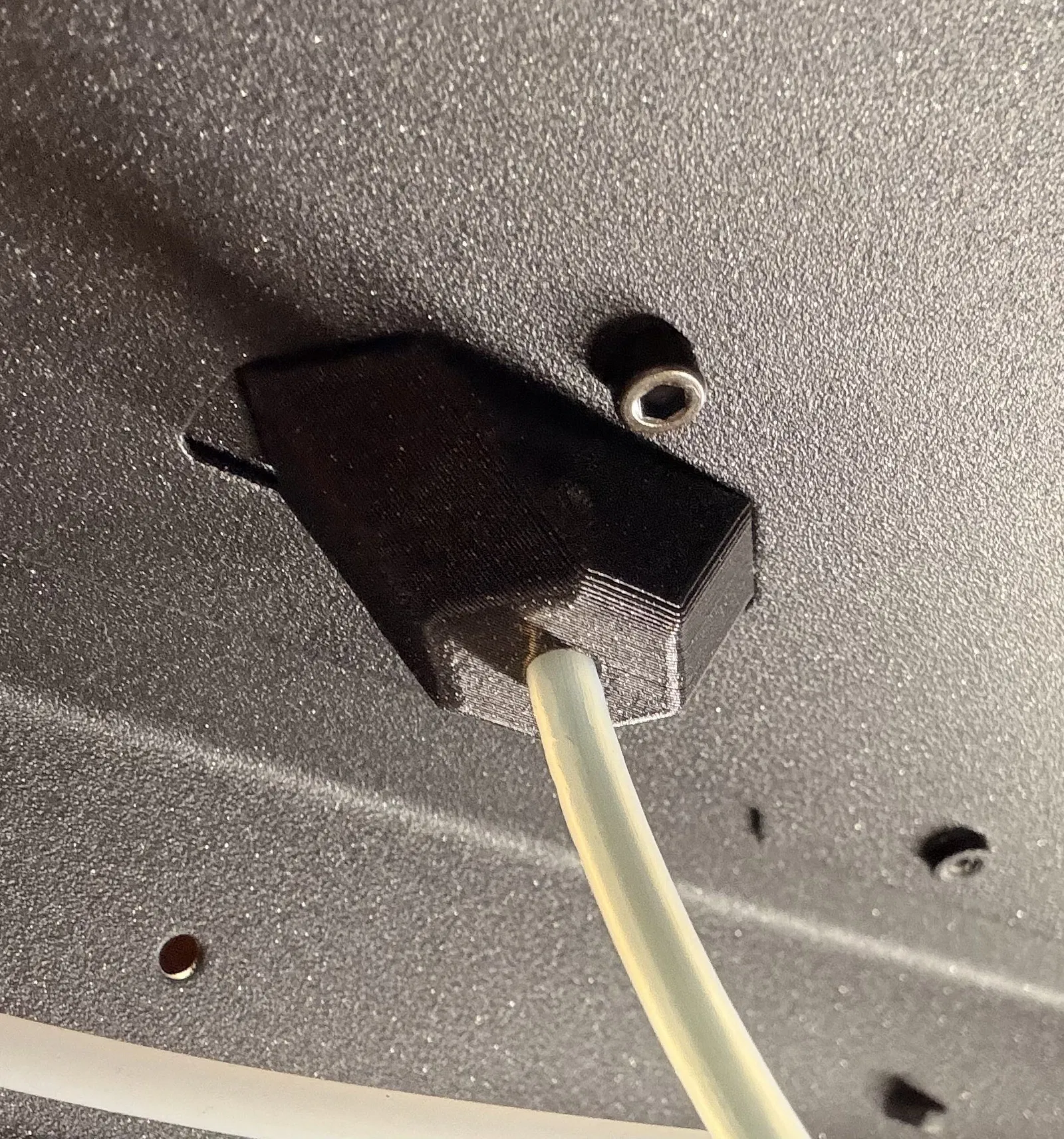

Mẫu “Single M6” có 1 vị trí heat insert M6 ở phía ngoài; còn phía trong thì thiết kế ôm khít để cắm trực tiếp ống OD 4mm. Mẫu “Dual M6” thì có chỗ cho heat insert M6 ở cả bên ngoài lẫn bên trong.

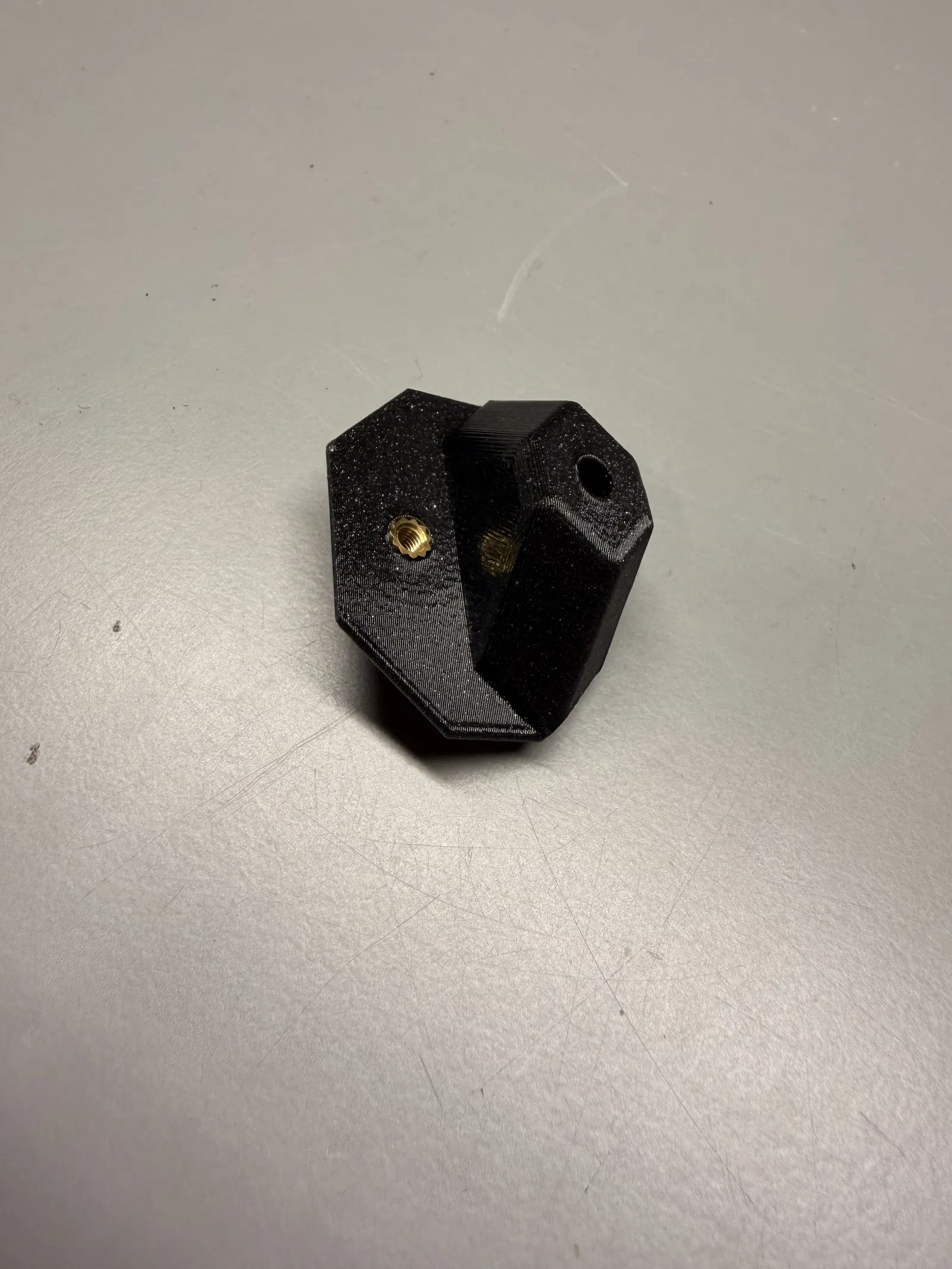

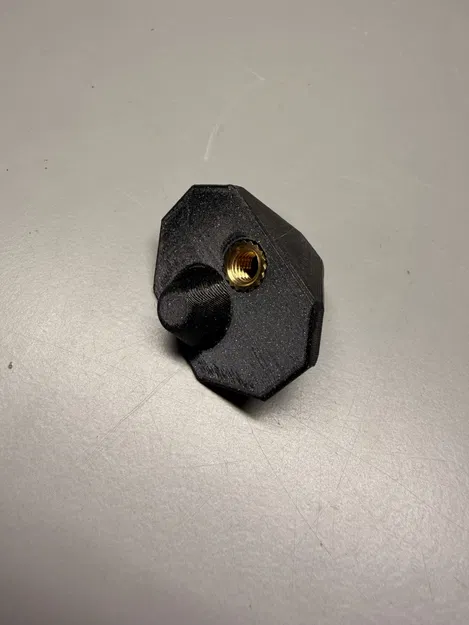

Phần plug được cố định bằng 1 bu-lông M3 vặn vào threaded heat insert. Cục gờ (bump) dành cho insert M3 cũng giúp che chắn khá hữu ích cho insert của đầu nối bowden tube có ren, hạn chế bị va quẹt hư khi bạn trượt đồ qua lại trên nóc enclosure. Cứ tưởng tượng như một cái cọc chắn an toàn ở bãi xe vậy!

Kích thước heat insert khuyến nghị:

• M3x5.7

• M6x6.8 (loại ngắn)

Ngoài ra cần thêm một hoặc hai đầu nối bowden tube PC4-M6.
