Ngàm motor 6384 cho Axis mast nhôm 19mm – Foil Assist/Drive (zip tie)

Mình đã làm một phiên bản trước của ngàm motor này dùng dây đai TPU in 3D. Phiên bản này dùng ba dây rút (zip tie) và ba đầu khóa zip tie. Bản này gần như không bị rơ, vì dây TPU có thể bị giãn theo thời gian làm cho pod dịch nhẹ. Mình khuyên dùng phiên bản này thay cho bản cũ.

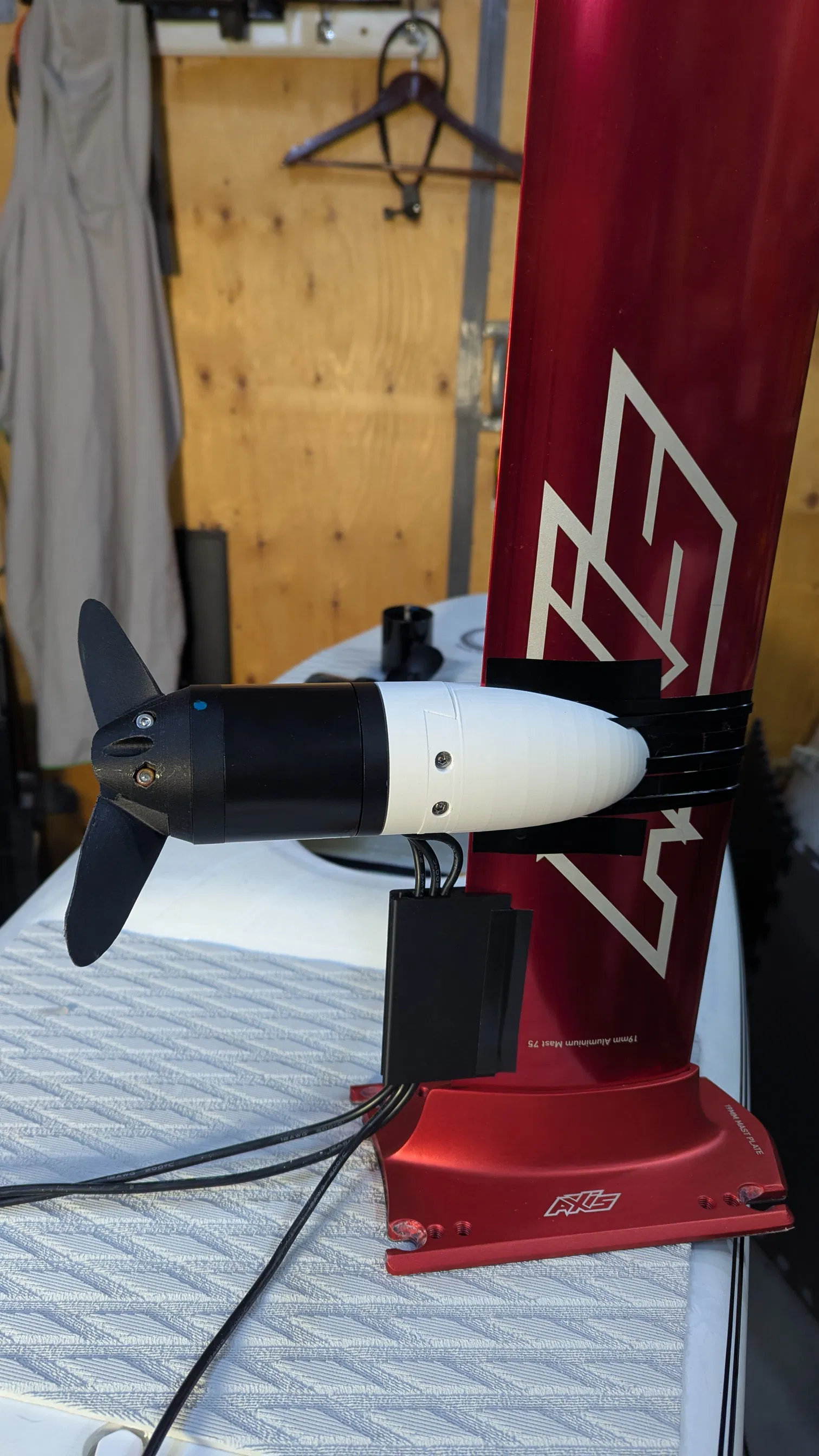

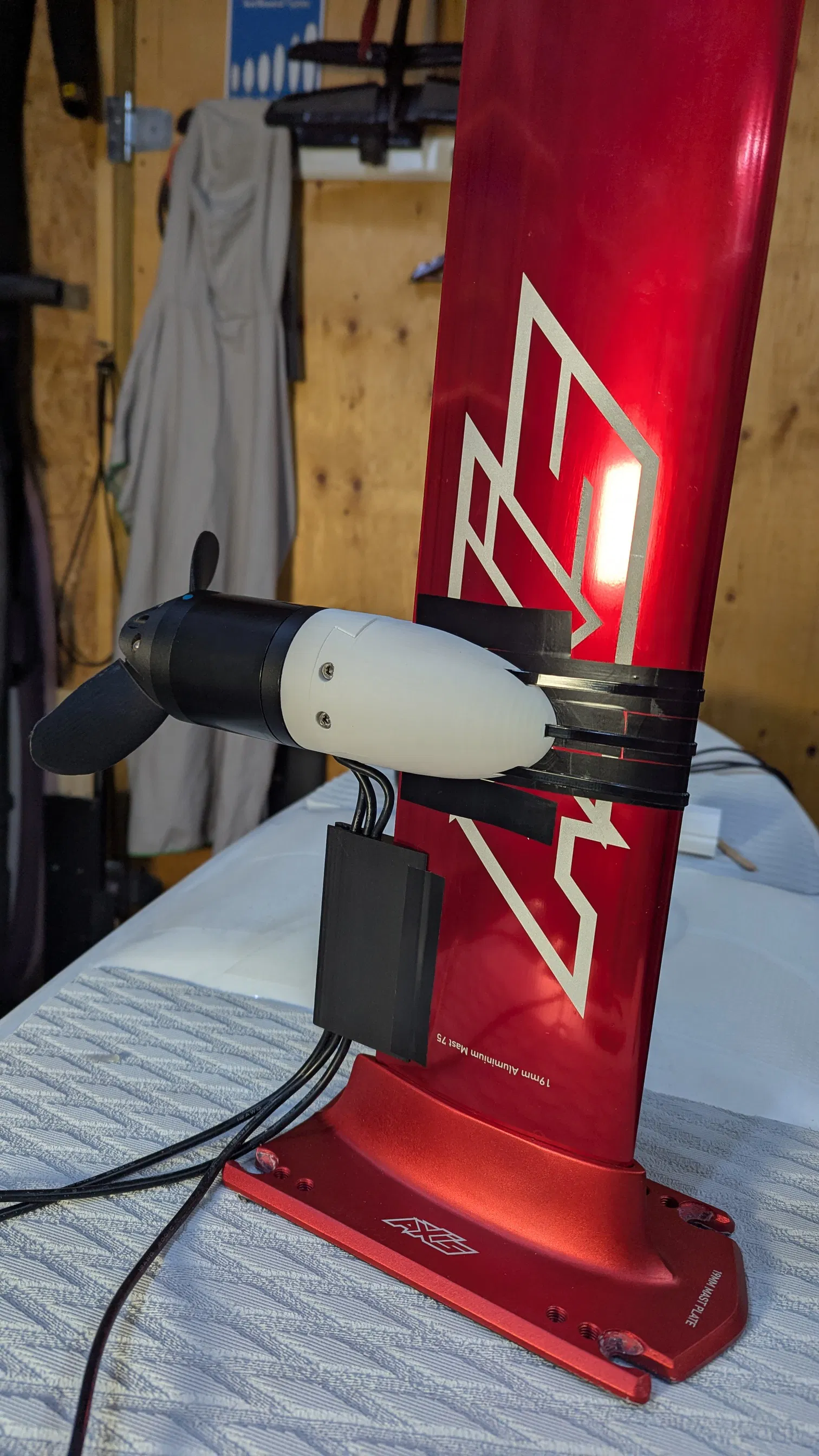

Đây là một ngàm motor tối giản (motor Flipsky 6384/6374) cho DIY foil drive / foil assist. Mình đã dựng một insert để gắn vào cây mast Axis đỏ loại 19mm. Nếu bạn muốn tự làm insert mast của riêng mình, mình có kèm một bản motor mount “blank” để bạn Boolean (subtract) theo mast foil của bạn, nhưng phần đó bạn sẽ phải tự model.

Để giữ cụm rear mount vào pod, dùng hai con ốc 4mm, vặn vào hai hotmelt insert 4mm kích thước sâu 6mm x đường kính 6.75mm. Bạn có thể tìm trên Aliexpress, Amazon, v.v.

Dùng bulong inox 4mm x 15mm để bắt motor, bolt pattern là 30mm x 30mm.

Mình khuyên in motor mount bằng filament dai/chịu lực như PLA+, PETG, ASA, v.v. Perimeters để 6 lớp trở lên; càng nhiều thì càng chắc nhưng dĩ nhiên sẽ nặng hơn.

Mình cũng khuyên dán thêm một ít băng keo điện lên mast để bù các khe hở nhỏ và tăng ma sát giúp pod bám chắc hơn.

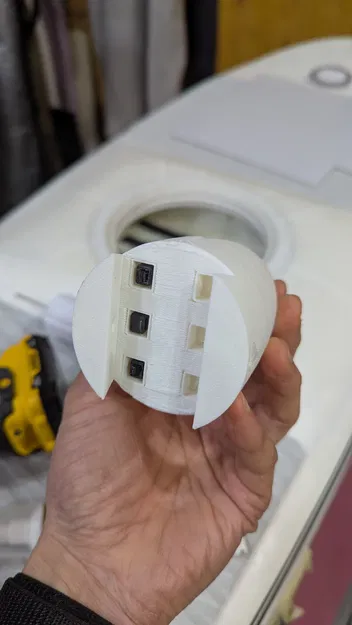

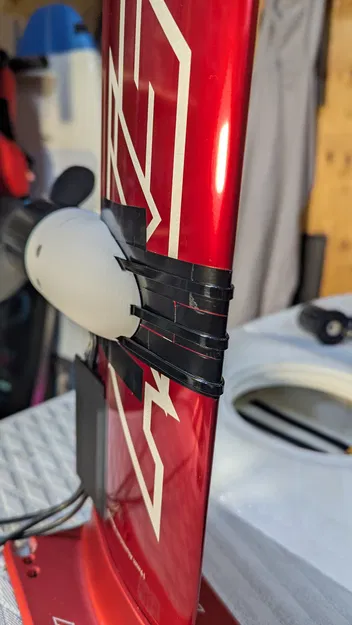

Dùng zip tie loại tốt, chịu UV. Khi lắp: dùng một sợi zip tie nguyên, rồi luồn phần đuôi đó vào một zip tie thứ hai đã cắt bỏ phần đuôi để khóa chặt pod tại chỗ. Làm như vậy 3 lần. Đây là loại mình dùng: https://amzn.to/45tbzaA

Có kèm file STEP nếu bạn muốn chỉnh sửa các file cho phù hợp với nhu cầu của bạn.
