Nâng cấp màn hình hiển thị digital cho Autotransformer

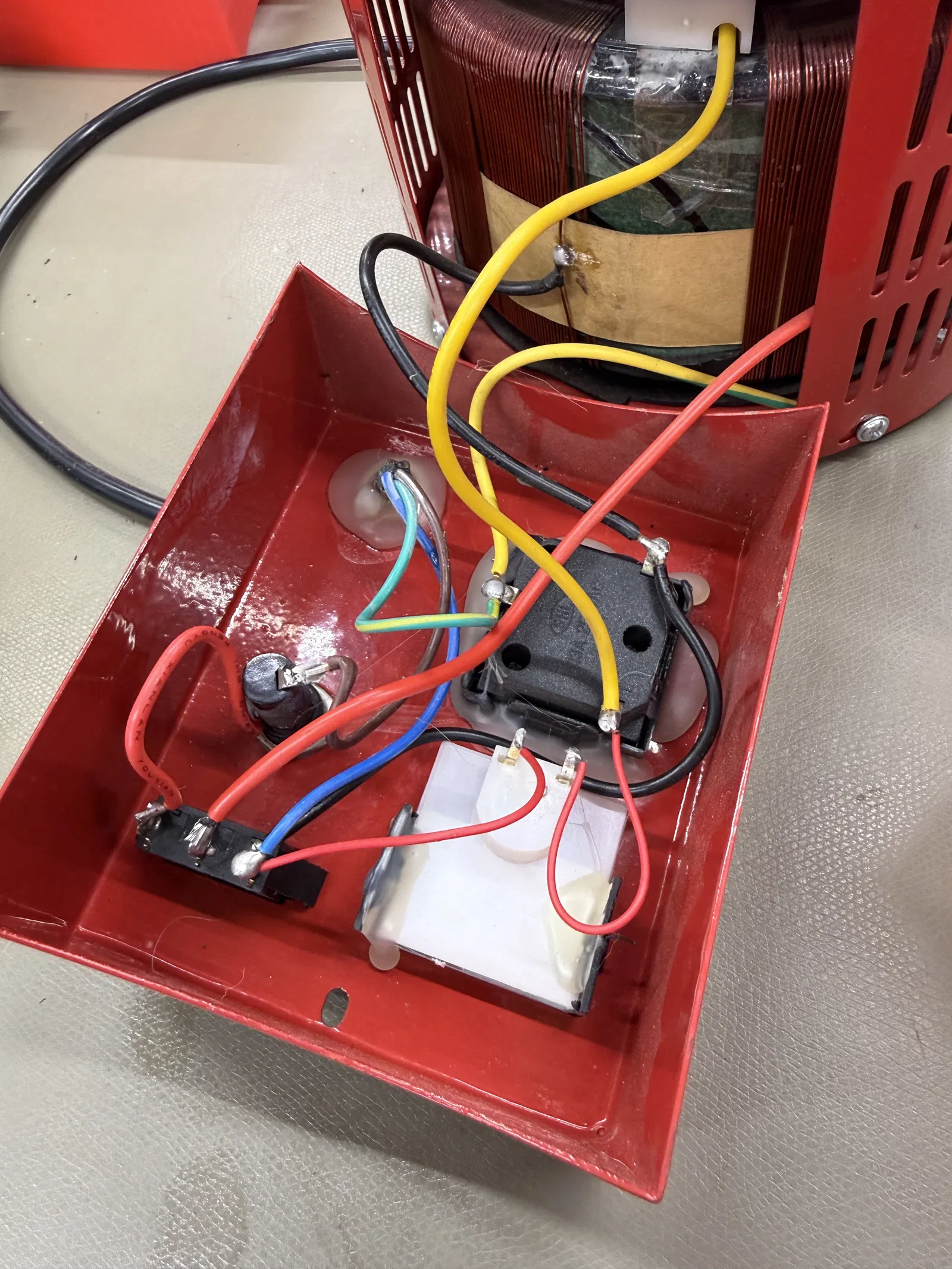

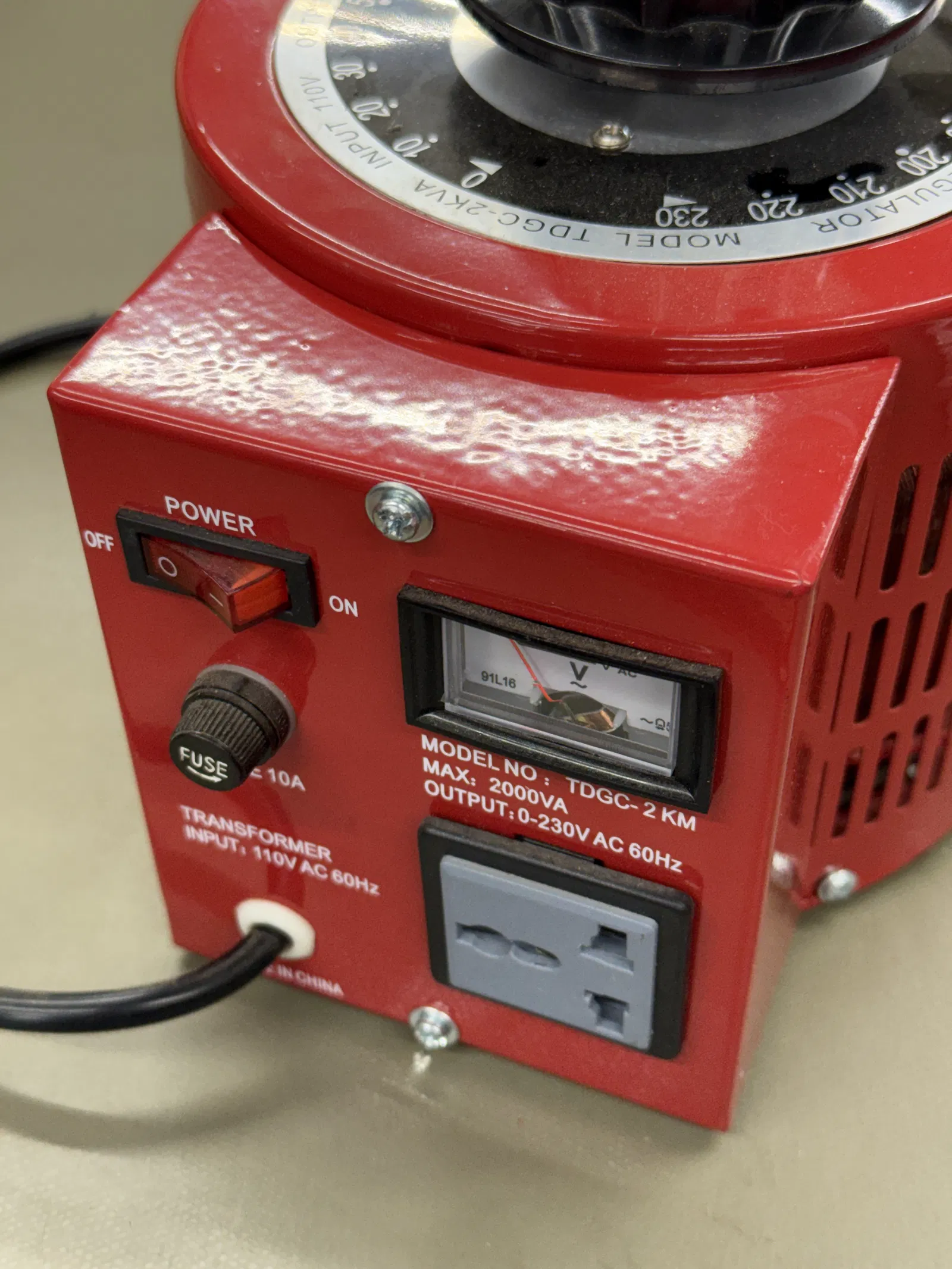

Cái đồng hồ đo điện áp kiểu analog nhỏ xíu trên mấy con autotransformer đỏ phổ biến này gần như vô dụng. Vậy sao không nâng cấp lên một màn hình digital vừa hiển thị điện áp, vừa có dòng điện, công suất, và nhiều thứ khác? Đừng làm vì bạn cần — làm vì bạn có thể!

Bản nâng cấp này được thiết kế cho TDGC-2KVA (xem ghi chú #1 bên dưới), nhưng cũng có thể dùng được cho các autotransformer đỏ dạng tròn khác cỡ tương tự (~170mm ⌀).

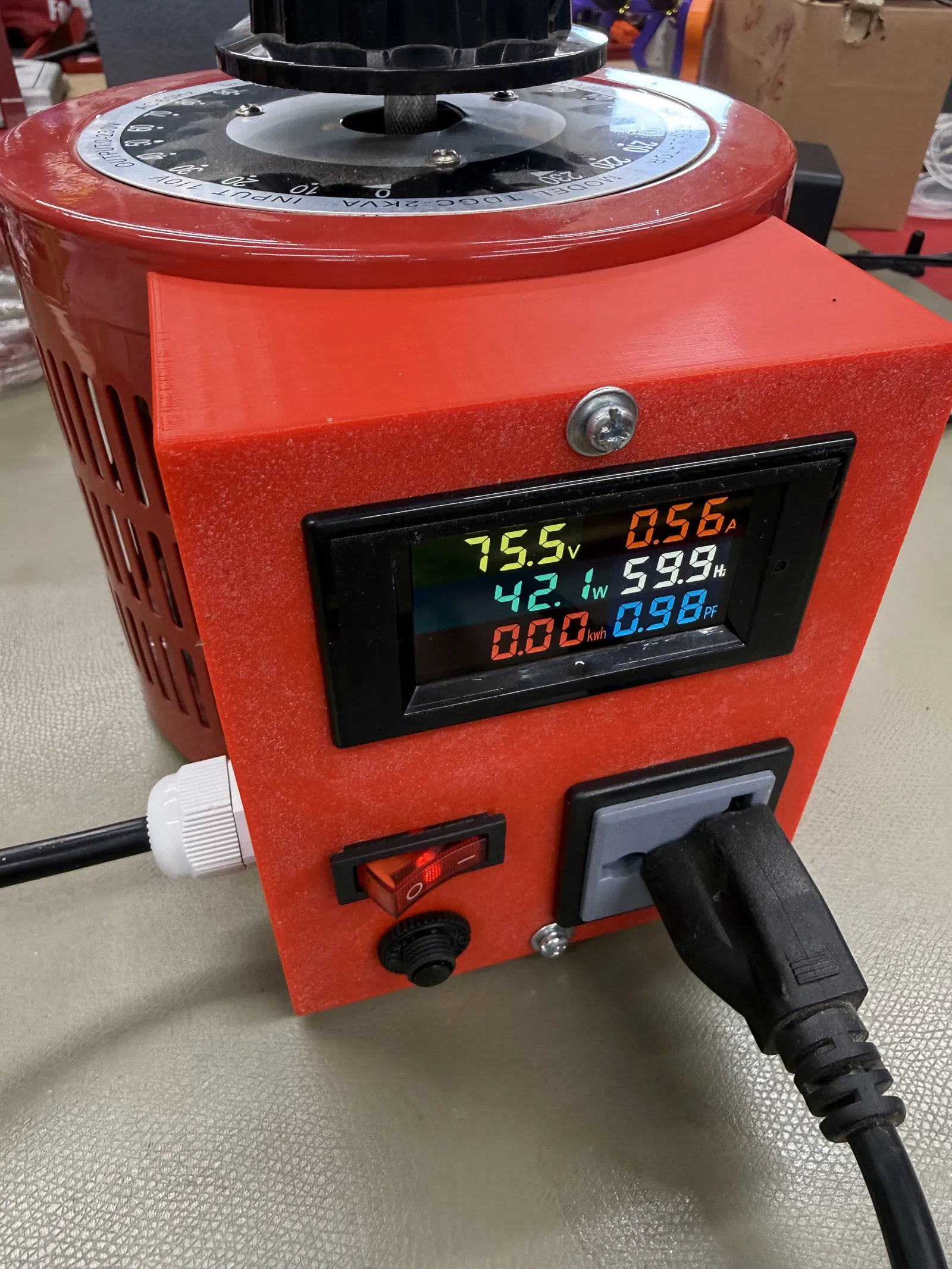

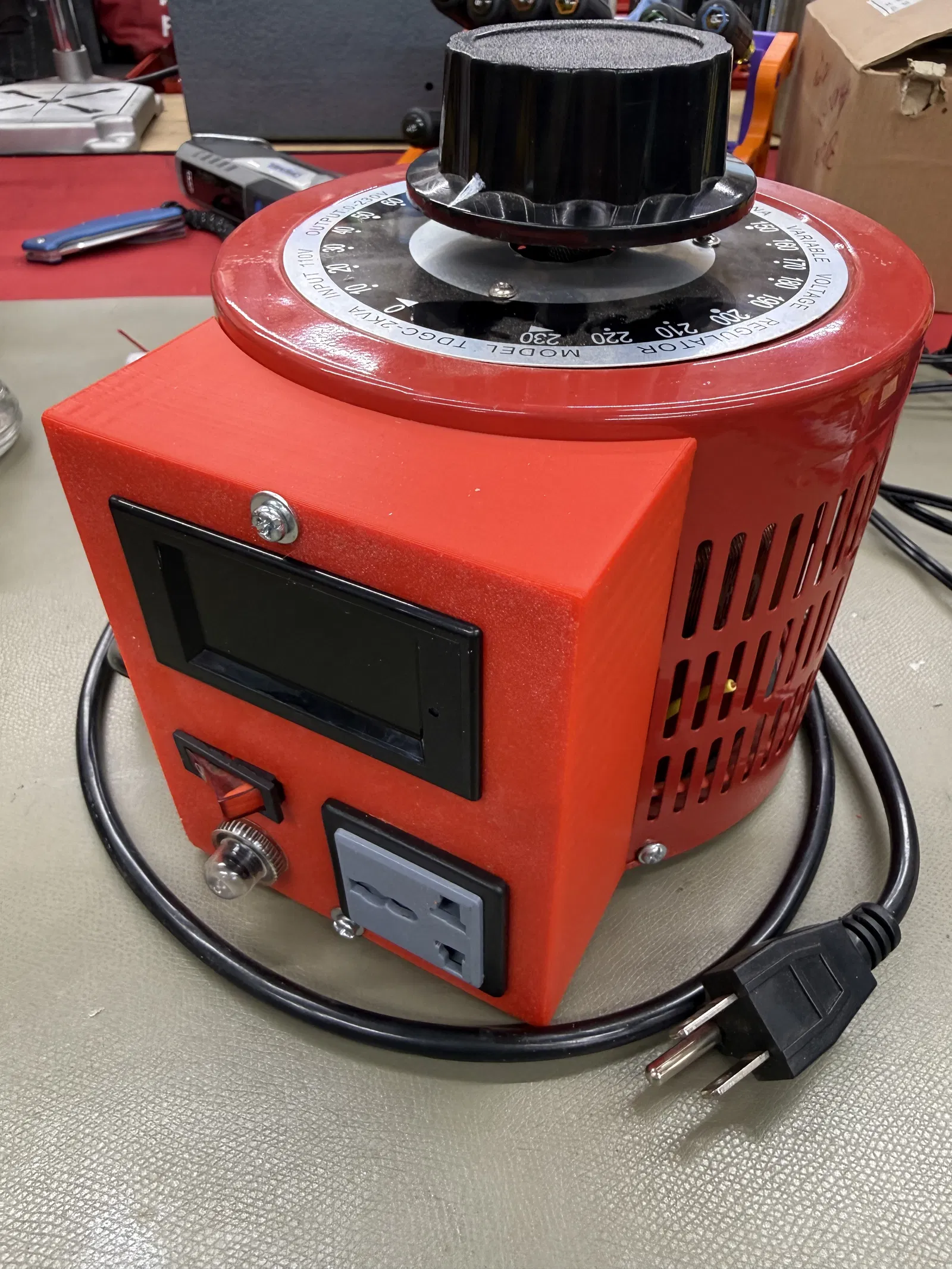

Thiết kế có vách dày (thành bên 3mm, mặt trước 2mm) để chịu được trọng lượng của chính cái autotransformer. Ngoài ra, nó sâu hơn bản gốc 5mm để đủ chỗ cho độ dày của màn hình digital mà vẫn dùng được các bu-lông bắt gắn nguyên bản.

Printing

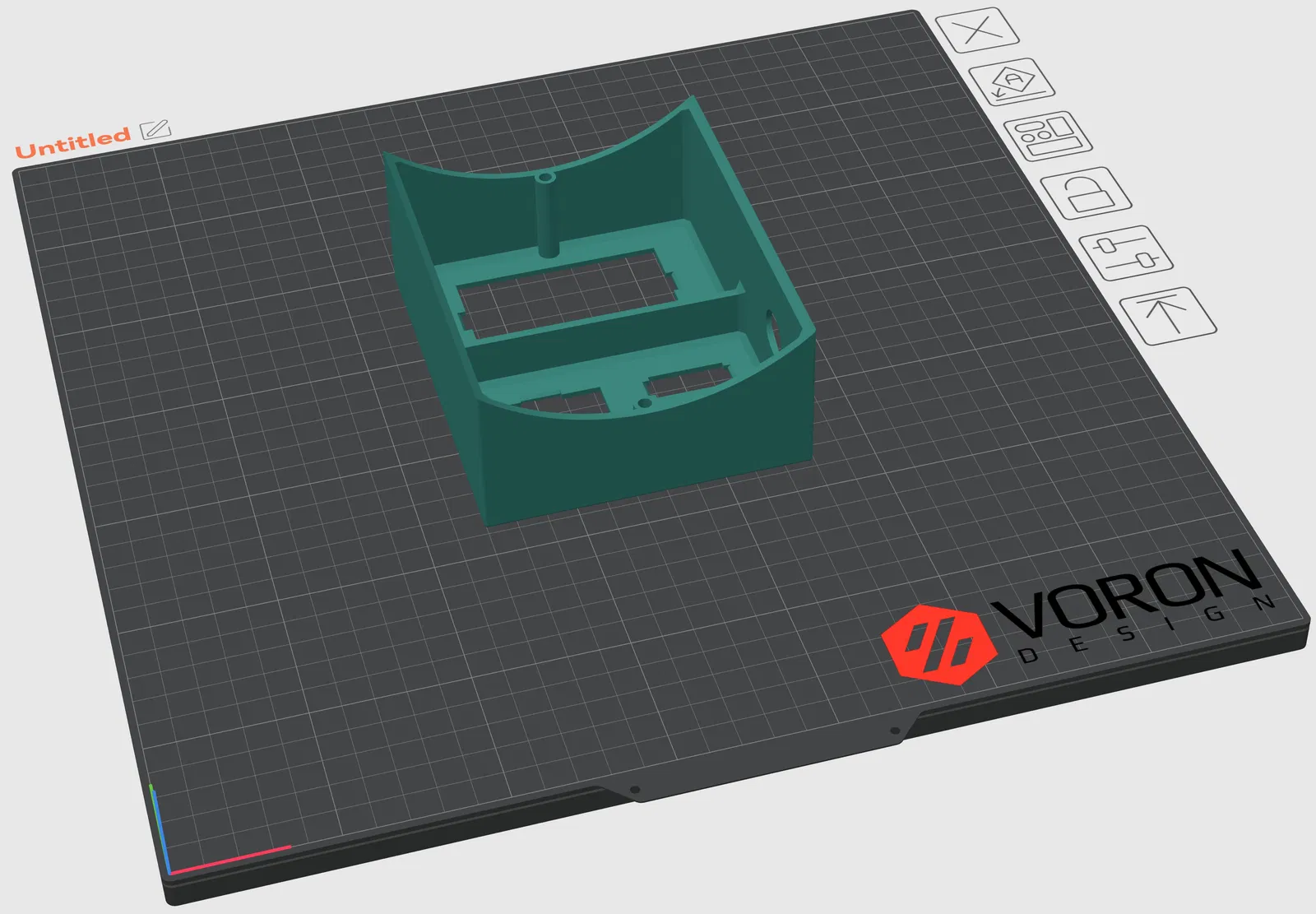

Mình dùng ABS, nhưng PETG cũng là lựa chọn ổn. Mình in layer height 0.2mm, infill gyroid 30%, với ba vòng tường (wall loops) và ba lớp vỏ (shell layers), tốn khoảng ~90g filament. In úp mặt xuống, không cần support.

Components

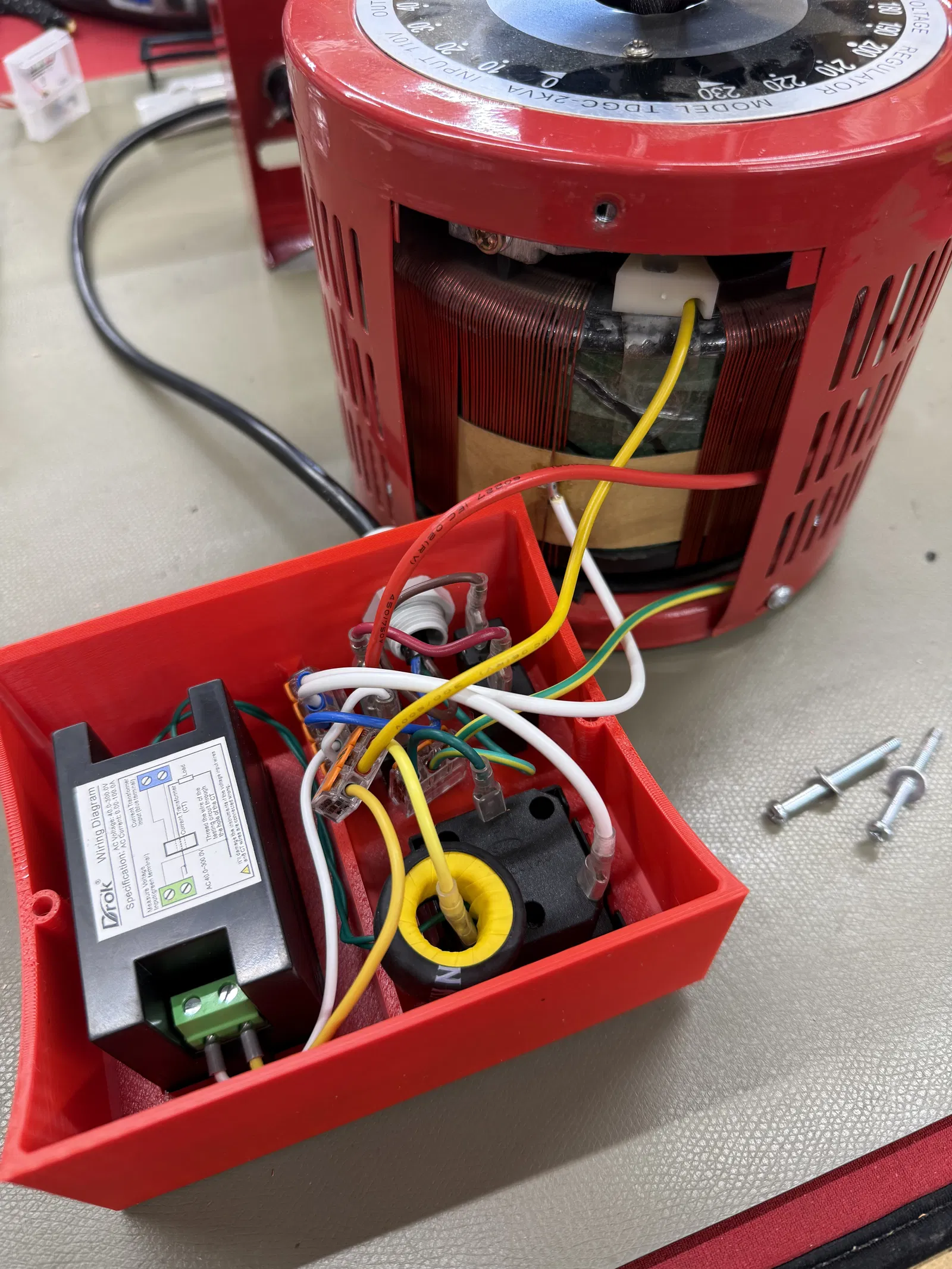

Ngoài việc in part này, bạn sẽ cần thêm:

1. DROK 6-in-1 Power Meter

2. 10A Resettable Breaker (thay cho bộ giữ cầu chì thủy tinh 5x20mm, xem ghi chú #2 bên dưới)

3. 3/8" NPT Cable Gland (ngon hơn cách dùng grommet + keo dán mà nhà sản xuất đang dùng cho dây nguồn)

Lưu ý: màn hình digital không hoạt động ổn dưới ~35VAC. À, nói đúng hơn là nó vẫn hoạt động — nhưng đèn nền sẽ hơi chập chờn ở mức đó, còn các giá trị đo thì vẫn có vẻ chính xác. Khi bạn hạ tiếp xuống khoảng ~20VAC, màn hình mờ đến mức gần như không nhìn được. Nên nếu bạn cần dùng autotransformer ở điện áp thấp, mod này sẽ không phù hợp.

Notes

1. Giờ mình mới nhận ra TDGC-2KVA có thể là “hàng hiếm” — gần như tất cả autotransformer đỏ 120VAC mà mình thấy online chỉ cho output tới 130VAC và dùng ổ cắm chuẩn NEMA 5-15R. Nhưng TDGC-2KVA thì đặc biệt ở chỗ nó có thể boost input 120VAC lên output 230VAC, và nó có ổ cắm kiểu “global” để cắm được nhiều chuẩn phích khác nhau.

2. Mình không thể tái sử dụng bộ giữ cầu chì thủy tinh, vì nhà sản xuất đã bôi super-glue vào con ê-cu giữ, nên lúc mình cố nới ra thì làm hư luôn. Nhưng cũng không sao, mình thích loại resettable circuit breaker hơn (với lại mình có sẵn cả đống).
