Ngàm gắn webcam Logitech Brio cho Ender 3 S1 Pro (chỉnh góc)

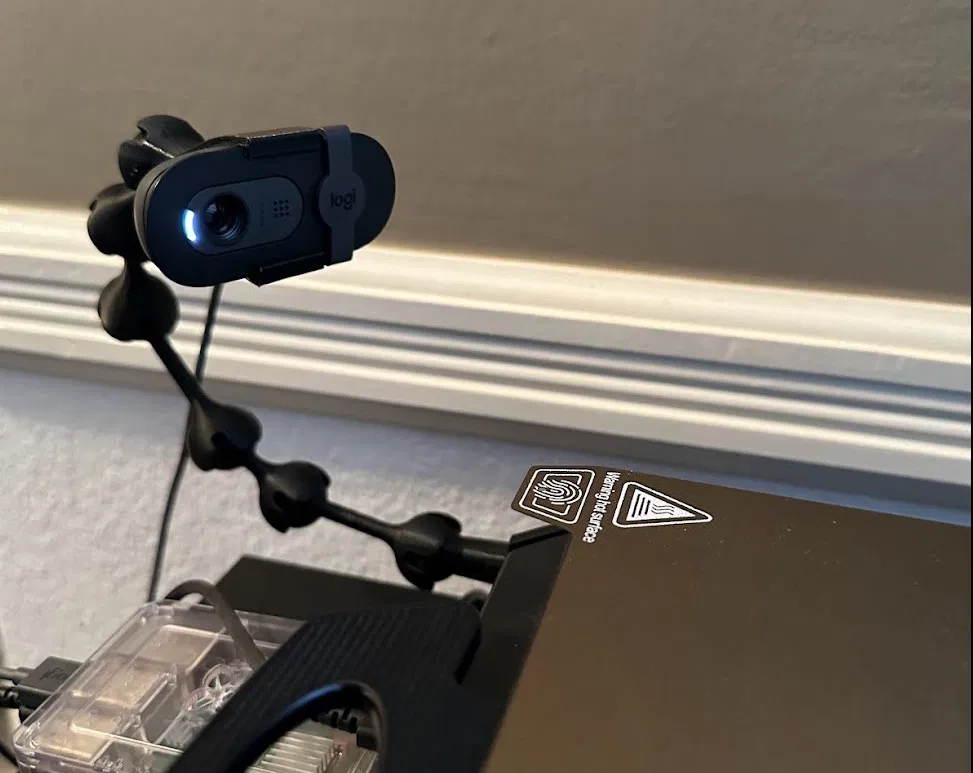

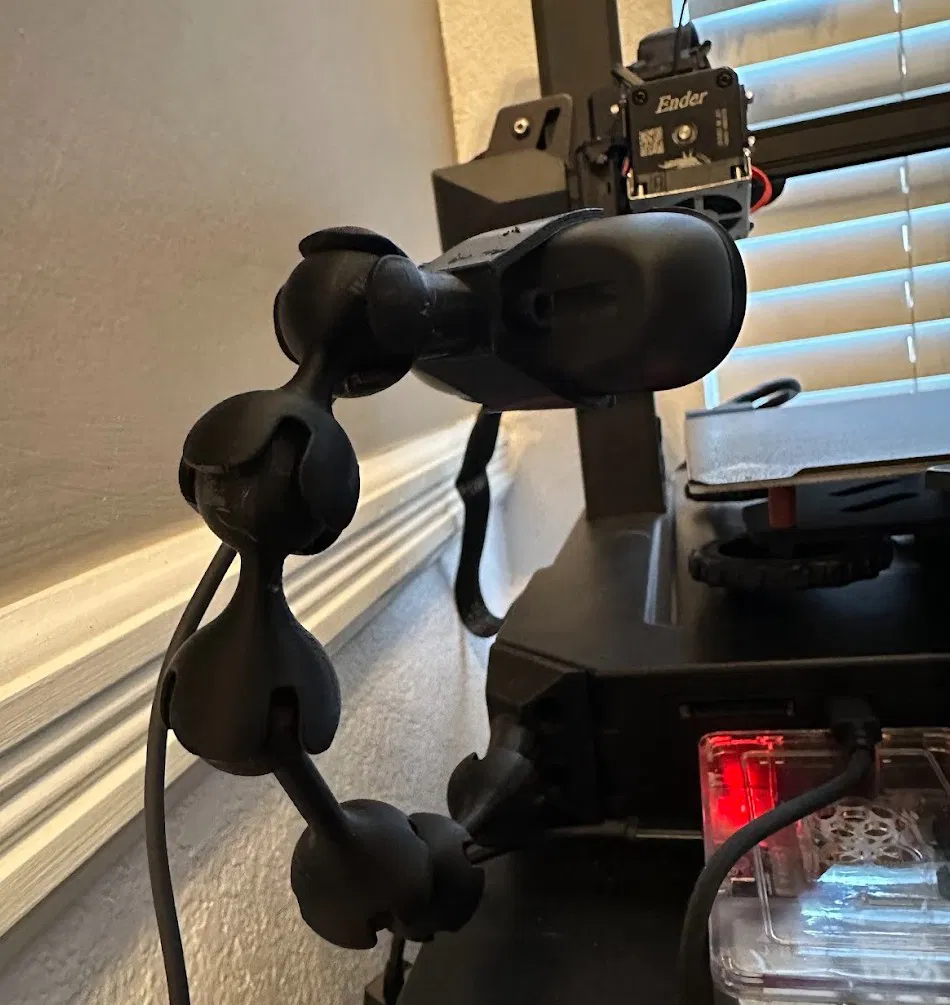

Ngàm gắn webcam có thể chỉnh góc mình làm cho Ender3 S1 Pro.

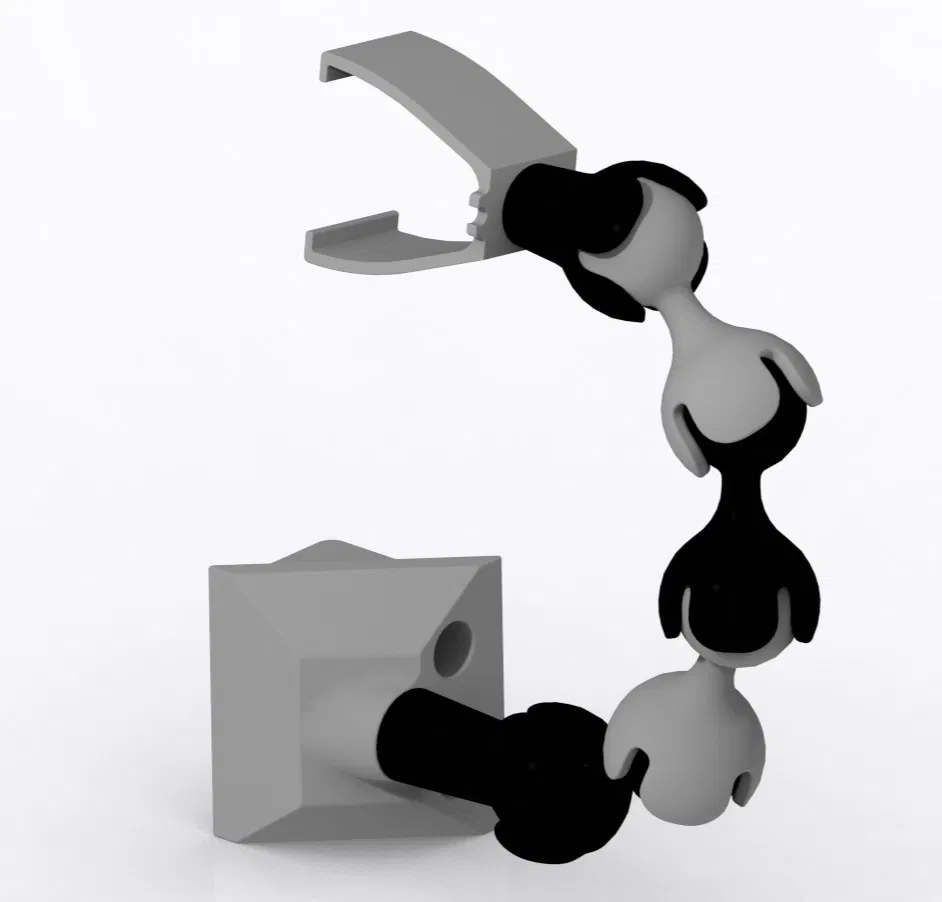

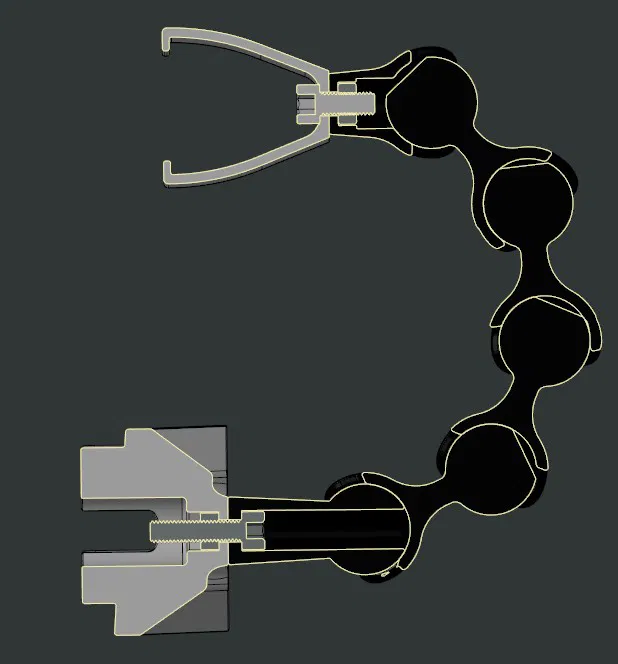

Bạn sẽ cần thêm một ít phần cứng cho khớp bi (ball mount) ở phần đế và cái kẹp webcam. Tất cả các mối nối còn lại đều là khớp bi/ổ bi (ball/socket) dạng snap fit. Có 2 lựa chọn chiều dài khác nhau cho đoạn ball/socket. Bạn cứ phối trộn và dùng bao nhiêu đoạn cũng được để canh ra góc quay ưng ý nhất.

Mình thiết kế kẹp webcam để vừa với Logitech Brio 1080p, nhưng có thể cũng sẽ vừa với một số webcam khác.

Phần cứng cần chuẩn bị:

M5 Nuts - 2

M5x12mm screw - 2

M5x8m screw- 2 (để gắn đế vào máy in)

Ghi chú về hướng in / support:

Các mẫu ball/socket có một mặt phẳng nhỏ ở đầu viên bi. Đặt mặt phẳng này úp xuống bed để tránh phải dùng supports.

Mình xoay phần đế sao cho mặt tiếp xúc với máy in hướng lên (song song với 2 lỗ bắt ốc), còn mặt kia đặt xuống. Mình dùng tree supports cho 2 lỗ khoét bậc (counter-bore) và thấy chạy ổn.

Adapter bi của đế và adapter bi của kẹp camera có thể in với mặt phẳng úp xuống. Không cần supports.

Kẹp camera có thể in nằm nghiêng, với phần kẹp dây (cable clip) hướng lên.
