Núm chỉnh ốc cân bed Elegoo Centauri Carbon cho Klipper Screws_Tilt_calcul

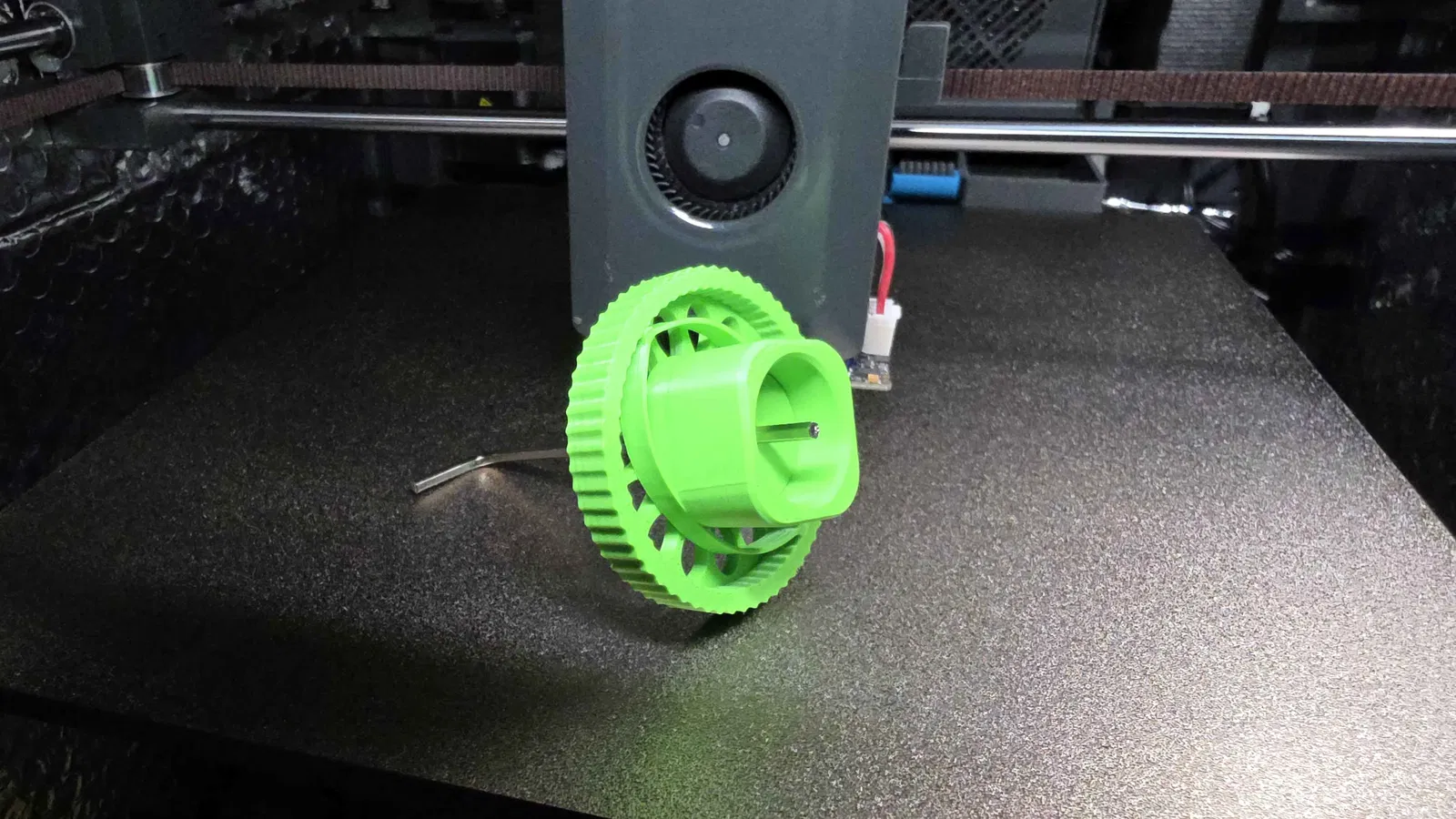

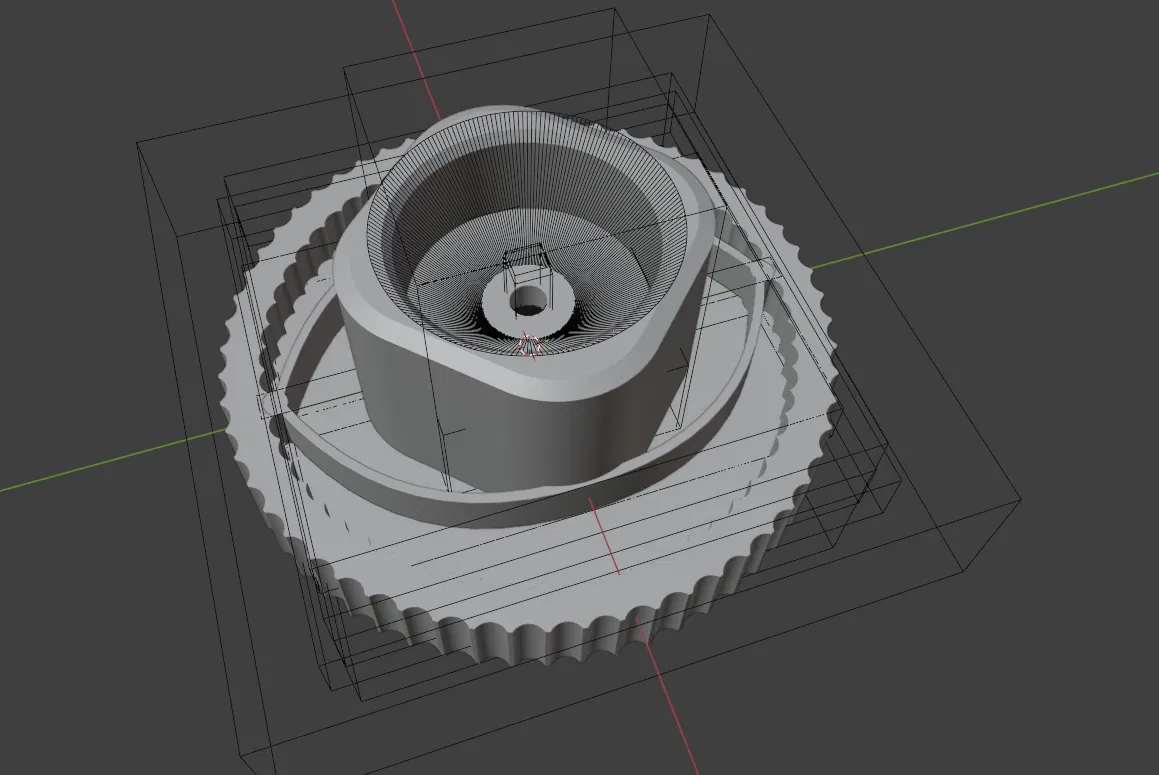

Mình muốn có cách cân bed cho Centauri Carbon nhanh và chính xác hơn khi dùng screws_tilt_calculate. Bên trong núm có 60 khấc, mỗi khấc 6 độ, tương ứng với từng phút trên mặt đồng hồ. screws_tilt_calculate sẽ trả về giá trị chỉnh theo giờ/phút. Vì vậy nếu cần chỉnh một góc bed 6 phút, bạn chỉ việc xoay núm 6 “click” theo đúng hướng được chỉ định.

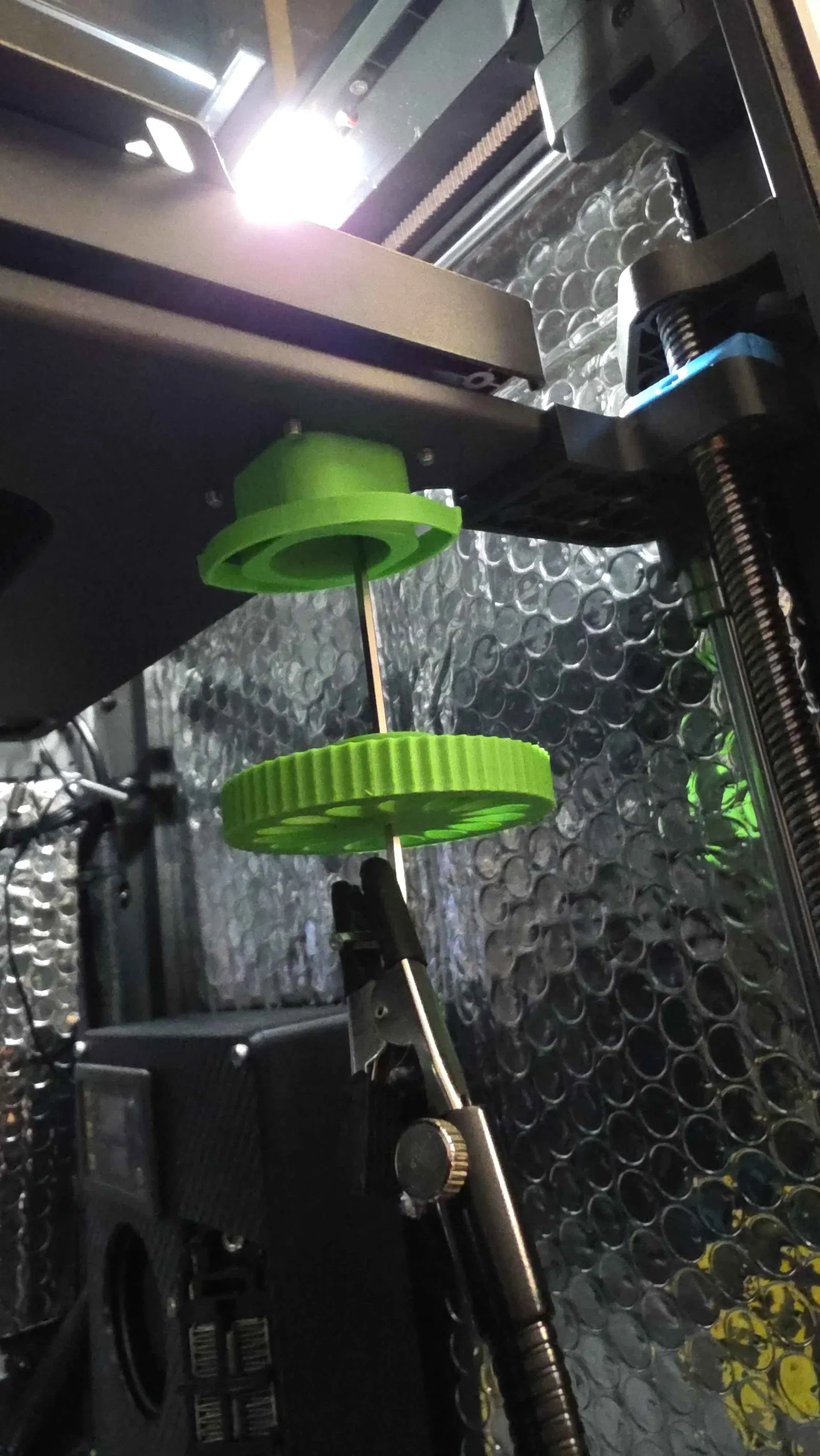

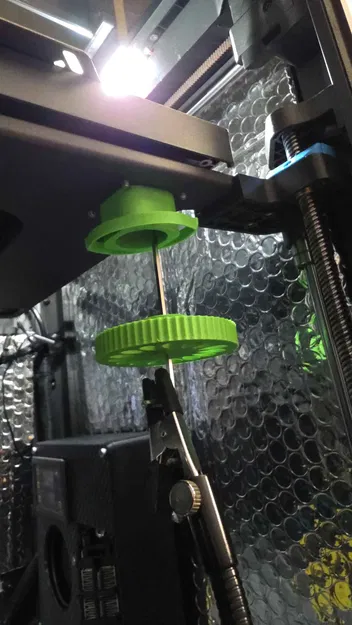

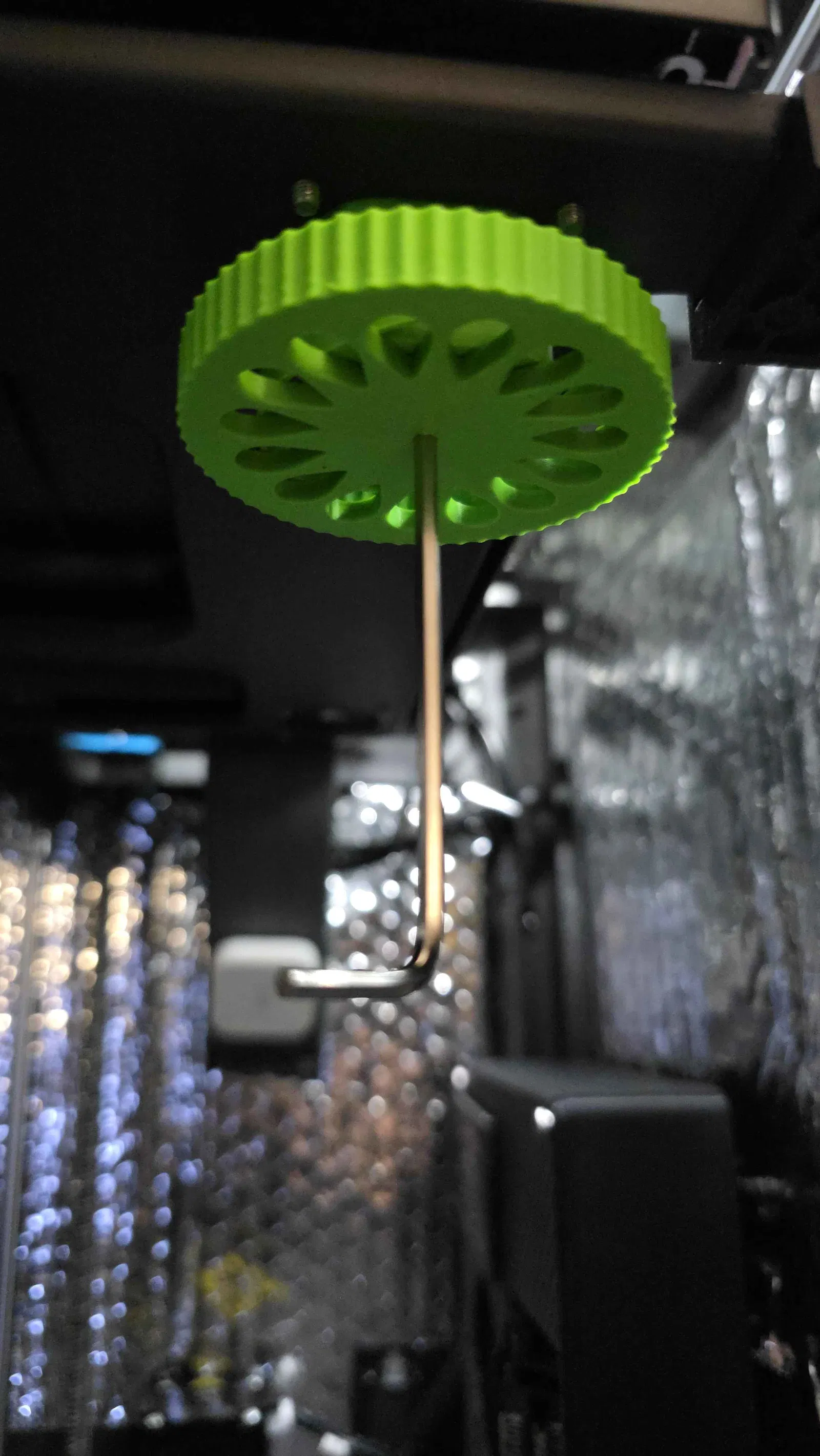

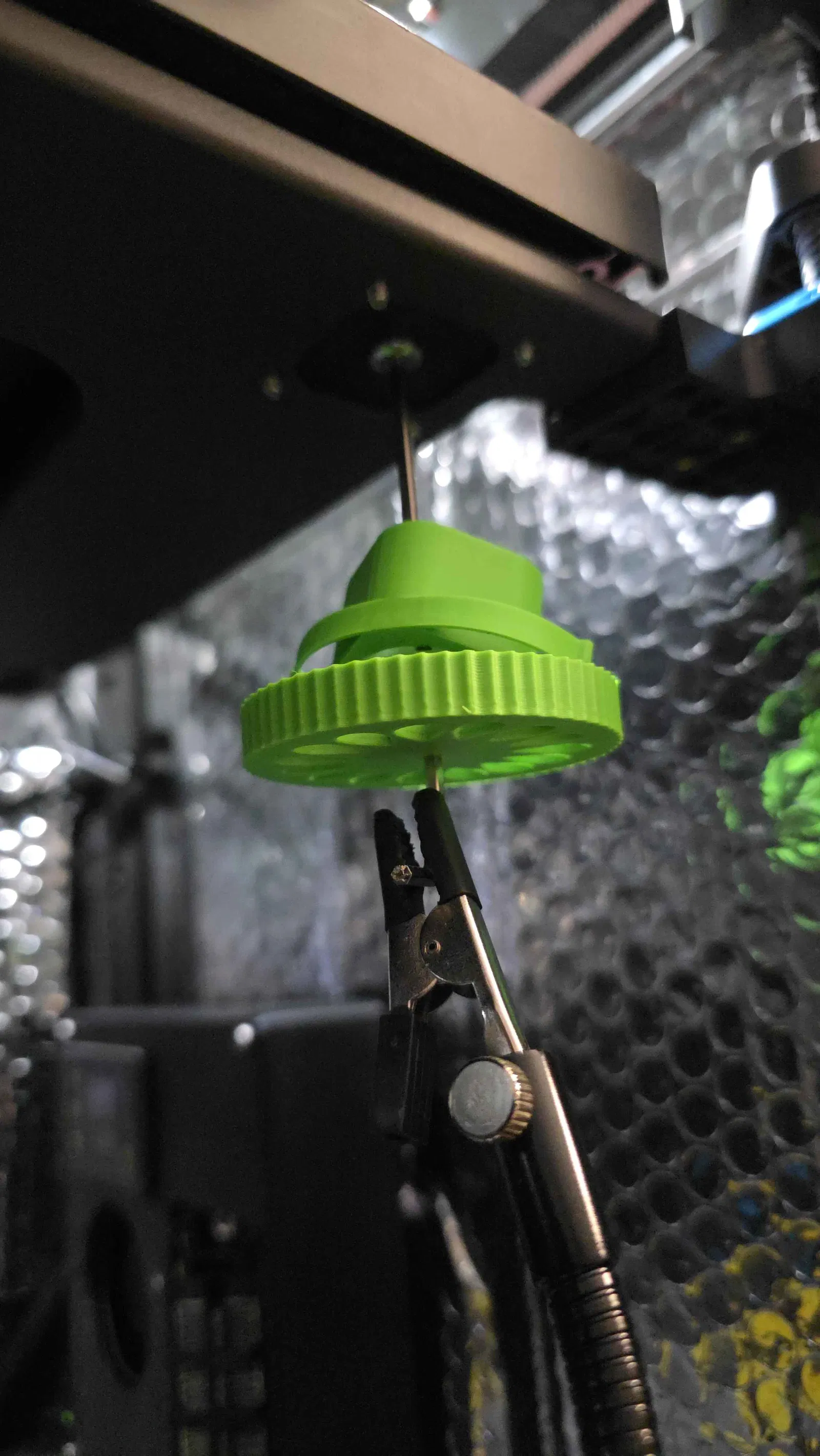

Để dùng, bạn xem hình trong bài. Trượt phần knob và base xuống về phía chữ L, đưa đầu lục giác (allen key) vào con ốc, ép base áp vào mặt dưới của bed, rồi trượt knob lên hết cỡ cho tới khi nó ngồi kín hoàn toàn. Cây allen key zin có chút độ rơ (backlash) nên nhớ lưu ý lúc bạn đổi chiều xoay lần đầu. Ý tưởng là món này không để cố định trên máy. Bạn in 1 bộ, rồi cầm đi từng góc để chỉnh. Nên sẽ không ảnh hưởng tới hành trình Z tối đa. Lắp vào hơi cực một chút, nhưng bù lại tăng độ chính xác rõ rệt, và tổng thời gian tram/level của mình vẫn nhanh hơn so với làm “bằng cảm giác”.

Mình thiết kế và in bằng ASA với giá trị co rút X/Y là 99.36%. Nếu bạn gặp vấn đề, có thể cần chỉnh scale nhẹ một chút, vì calibrate co rút của mình có thể hơi lệch.

Print settings:

Base:

2 walls, 10% infil. Núm (knob) nên có một khe hở nhỏ giữa OD của phần lõi trung tâm và ID của base để nó quay trơn.

Knob:

Thật ra không quá quan trọng. Cây allen key zin nên cần hơi “gồng” một chút để ép xuyên qua lỗ, nhưng khi dùng thì trượt chắc tay và mượt. Bất kỳ allen key 2.5mm nào có thân lục giác (hex shank) đều dùng được. (Nên không dùng loại Wera thân tròn có sleeve), cây zin trượt vào thấy đã nhất.

Ý tưởng này được lấy cảm hứng từ https://www.thingiverse.com/thing:4743835 mà mình từng dùng cho Ender hơn một năm trước, trước khi mình chuyển qua solid mounted. Mình muốn có cái tương tự cho CC, vì trời ơi, con này đôi lúc chỉnh mệt thiệt.
