Core One Eufy Camera – Ngàm gắn nam châm cho Eufy Indoor Cam 2K

Gần đây mình nâng cấp Prusa MK4 lên chiếc Prusa Core One quá đã. Xong mới nhận ra cái camera Eufy mình dùng để canh MK4 giờ không thể “nhìn xuyên” qua cái enclosure của Core One được. Mấy lựa chọn khác như Prusa camera hay các bản ESP32 thì mình lại không khoái lắm. Mình thử xem camera Eufy có nhét vô góc được không, mà cái vỏ nó cồng kềnh quá. Vậy… nếu mình tháo bỏ luôn cái vỏ camera Eufy thì sao? Hoá ra phần “ruột” của camera có thể thu gọn lại thành một cục nhỏ xíu, gắn vô góc Core One rất ngon.

Bước 1 - Cấu hình Eufy camera trước!
Bước quan trọng nhất là PHẢI CẤU HÌNH EUFY CAMERA TRƯỚC! Làm theo các bước setup trong app Eufy và đảm bảo camera chạy ổn trước khi mình tháo rời.

Bước 2 - Tháo mặt trước
Dùng dụng cụ nạy (pry tool), nhẹ nhàng mở vỏ theo cái ngàm/khía ở phía dưới mặt trước của camera. Nạy dần hai bên thì mặt trước sẽ bung ra.

Bước 3 - Tháo cụm camera
Rút jack loa và tháo main board bằng cách vặn 4 con ốc đen. Rút connector của loa và micro. Có một board thứ hai chứa LED trạng thái và LED hồng ngoại, nối với main board bằng 6 sợi dây dài. Khi đã tháo main board ra, vặn 4 con ốc nhỏ xíu trên board thứ hai và lấy nó ra.
Mẹo: chép lại mã setup (ở dưới chân đế camera) lên một chỗ nào đó trên main board, ví dụ như cái miếng shield kim loại lớn ở mặt sau.

Bước 4 - “Phẫu thuật”
[Tuỳ chọn] Cẩn thận gỡ/cạo lớp keo ở cụm thấu kính (lens) bằng lưỡi dao bén. Gỡ xong thì có thể xoay lens để chỉnh focus nếu cần.

Để camera gọn nhất có thể, mình cắt ngắn 6 sợi dây của board thứ hai còn khoảng 5 mm trước khi nối lại board thứ hai vào main board.

Bước 5 - Gắn lên mount

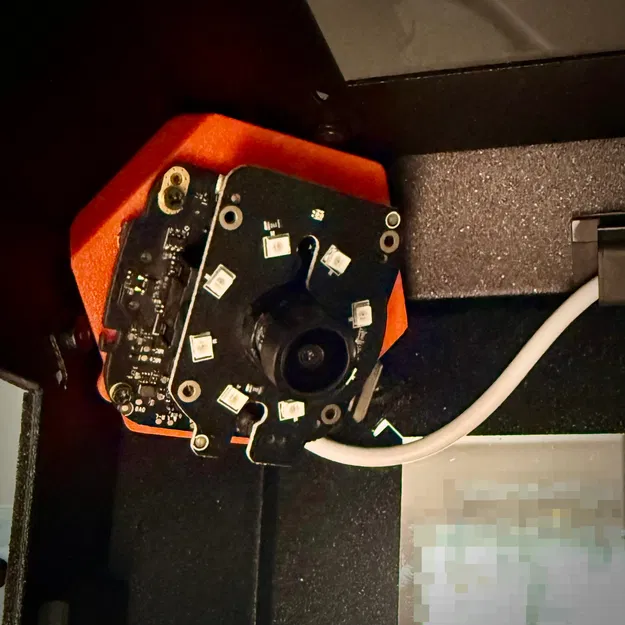

Ấn 3 viên nam châm 8x3mm vào mount (lưu ý là khá khít). Dùng 4 con ốc đen nhỏ xíu để bắt cụm camera vào mount. Đừng siết quá tay. Bạn có thể nối lại board thứ hai qua 6 sợi dây. Nếu muốn thì chấm thêm một ít keo nến (hot glue).

Kết quả cuối là một bộ camera cực kỳ gọn, nhìn vào bên trong Prusa Core One rất rõ. Để tích hợp camera với Prusa Connect, mình dùng Docker setup này: https://github.com/jtee3d/prusa_connect_rtsp. Cài đặt rất đơn giản, khuyến nghị dùng.

Lưu ý là mình không tháo mặt bên trái của Core One để đi dây USB theo hướng dẫn của Buddy hoặc camera ESP32. Mình dùng mấy cái kẹp dây đơn giản tên “tidyhelper” để đi dây vòng qua phía trên máy in rồi ra phía sau.

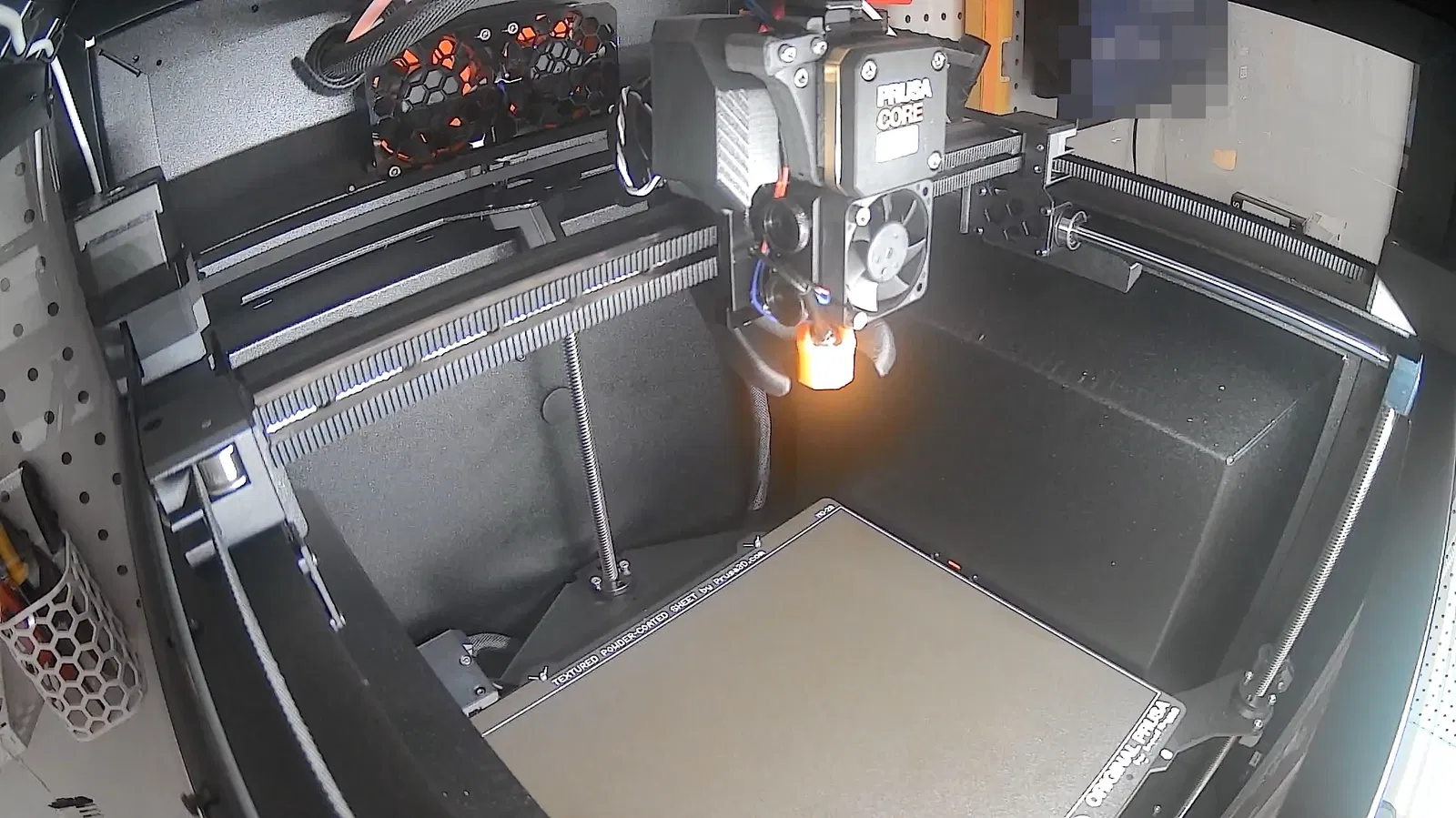

Góc nhìn camera chưa chỉnh sửa:
