Insert ren Loc-Line OpenGrid 1/2"-20 (threaded insert)

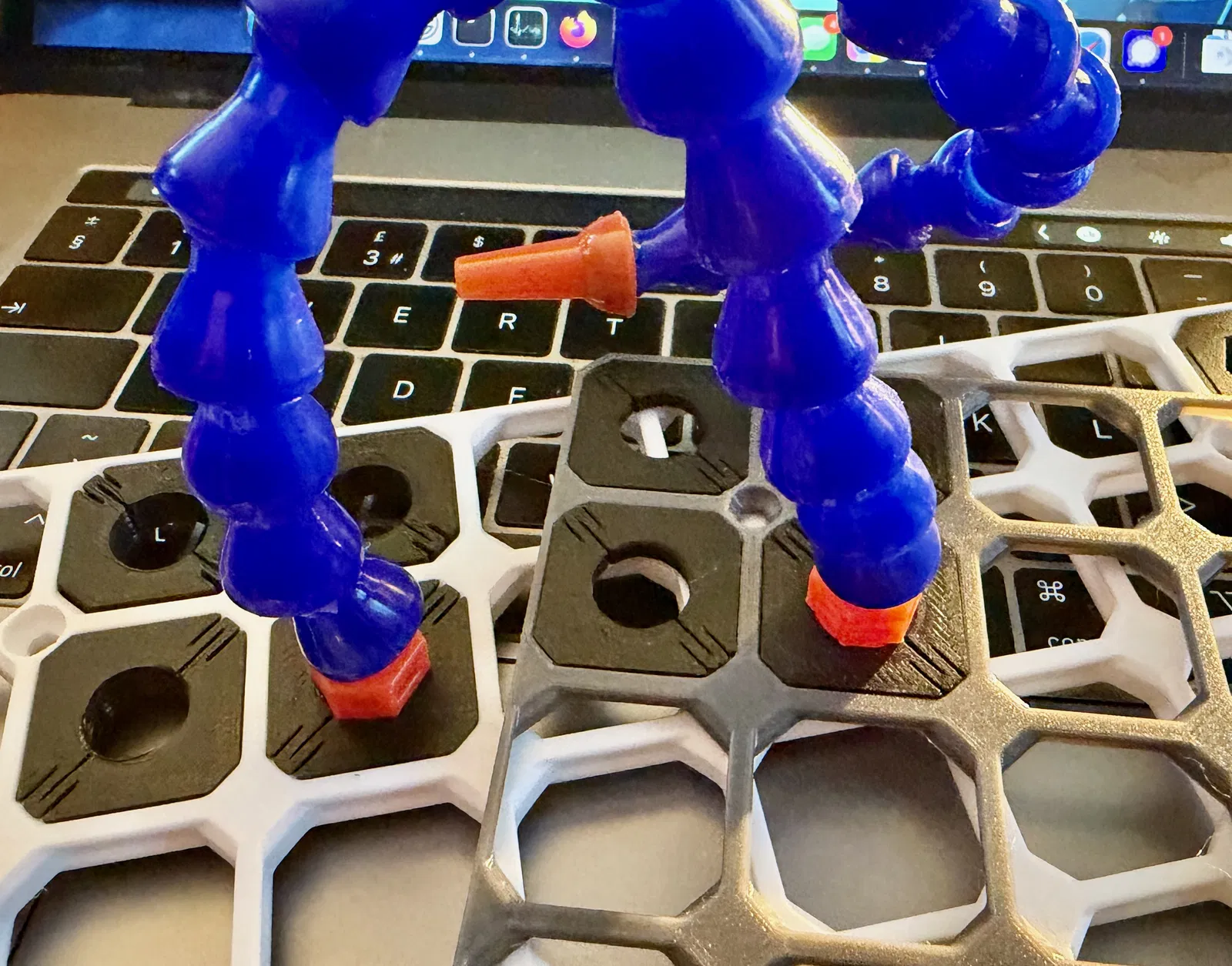

Đây là một bản remix kiểu Frankenstein từ hai mẫu khác nhau để làm nhanh một insert OpenGrid có khóa (locking) dùng được ren 1/2 inch 20 TPI như của Loc-Line, hay đúng hơn là mấy bản “Chinesium” nhái hệ ống 1/4". Dòng này ban đầu thiết kế để dẫn chất làm mát dạng lỏng hoặc khí, nhưng trong cộng đồng maker thì lại nổi lên như một cách để kẹp/giữ đủ thứ, ứng dụng “nở rộ” đầu tiên là bộ “tay thứ 3” để hàn.

Do phần ren khá lỏng khi dùng STL gốc, mình có scale lại xuống 99% và 98% để tìm độ khít tốt hơn. Bản gốc vẫn tạm ổn, nhưng rất dễ bị trượt ren nếu siết hơi quá tay một chút.

Tất nhiên trải nghiệm có thể khác tùy máy in và thông số, nên mình để lại hết tất cả phiên bản. Với mình thì bản 98% gần như không thể kéo ra khỏi tấm grid plate. YMMV, cứ thử nghiệm nha!

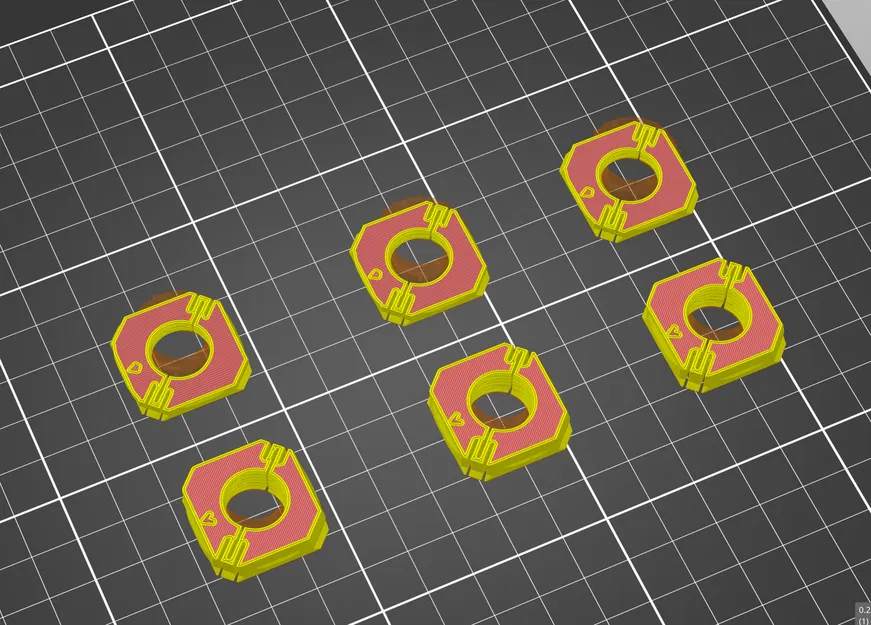

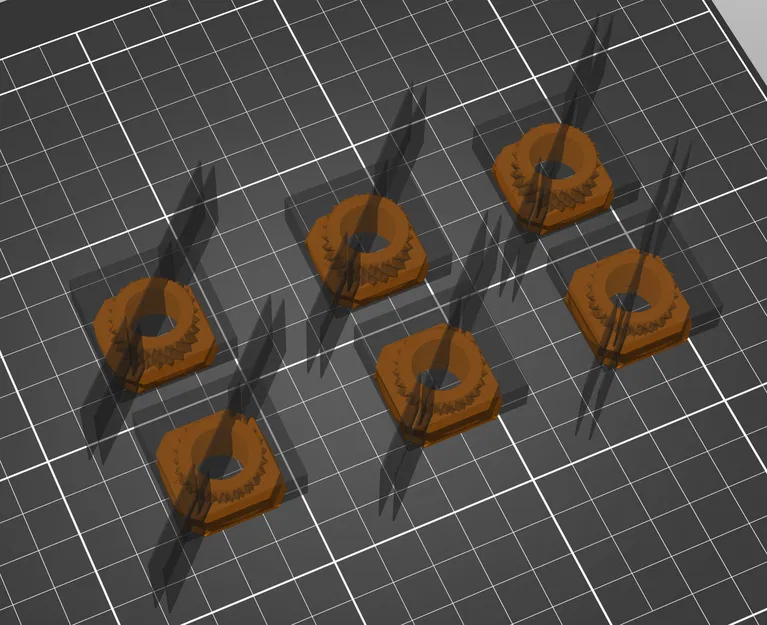

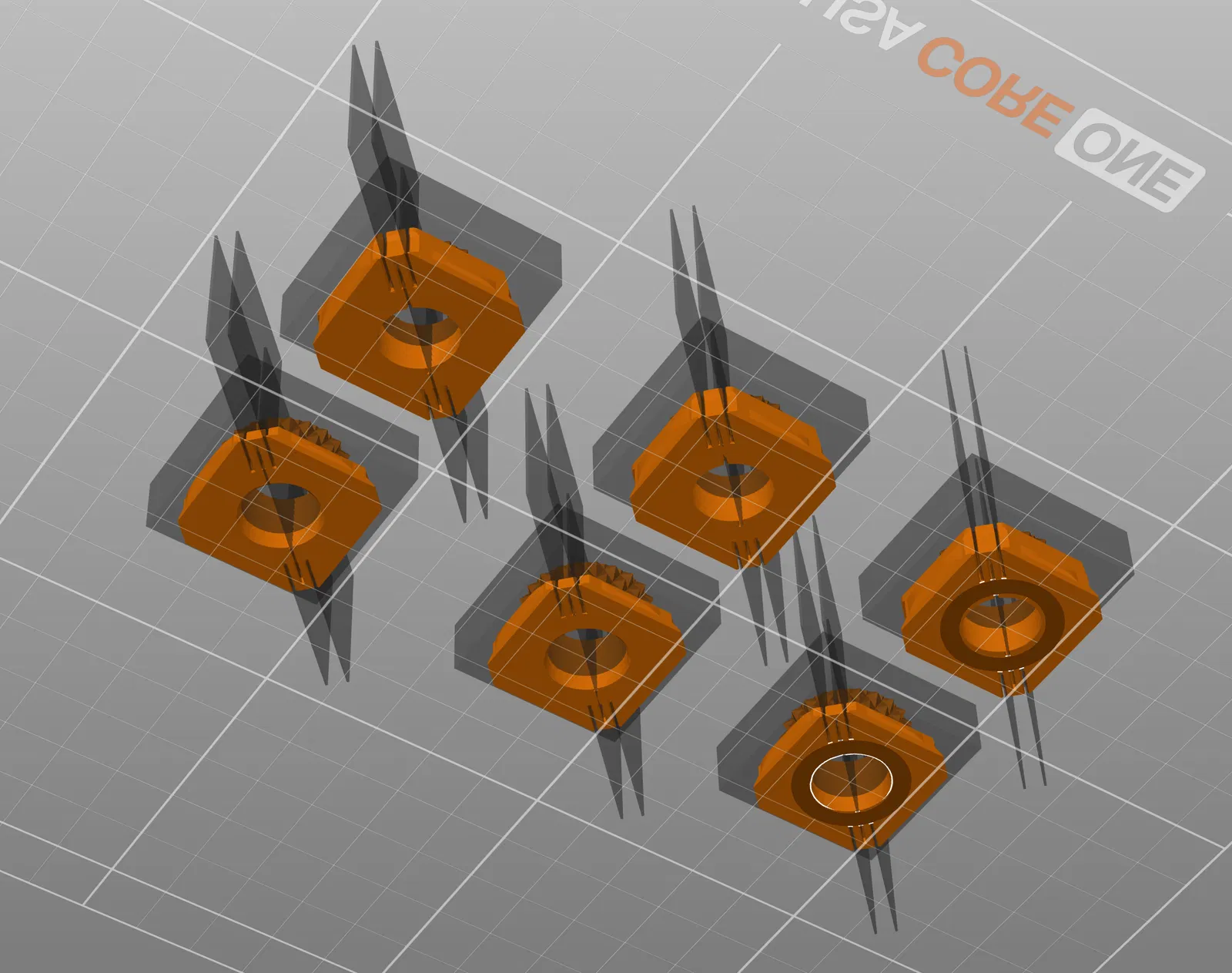

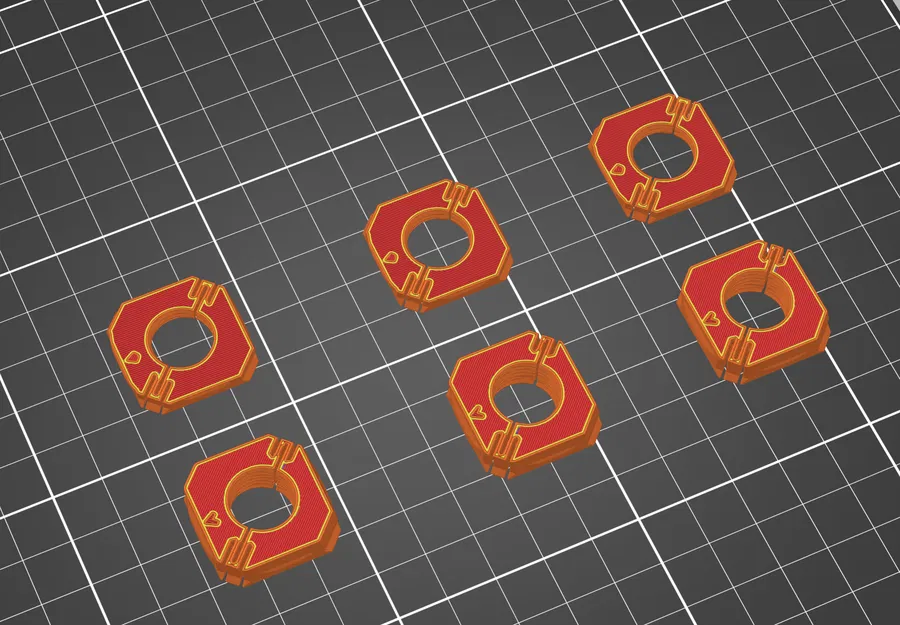

Đây là một bản remix thuần trong slicer: mình merge hai object lại rồi “dọn” sơ bằng cách quăng mấy khối negative volume box vào. Jank thiệt sự, nhưng nó đáp ứng được mấy ràng buộc kỹ thuật khá hẹp của mình:

• làm nhanh từ các model có sẵn

• chạy đủ tốt™

• nhìn không tới mức quá thảm họa

Mình đăng lên vì linh cảm là đâu đó sẽ có người cần. Nhất là vụ ren UNF nửa inch này hình như chưa phổ biến lắm trong mảng model để in 3D. Mình có tìm được một insert HSW và một cái kẹp bàn (desk clamp).
