Đầu nối nâng dài cho pop up irrigation sprinkler
Mẫu extension cho pop up sprinklers (Rain Bird, Hunter, K-Rain...). Có chamfer ở phần ren để vặn dễ hơn, kèm các bản cập nhật cải thiện tolerances và thêm model o-ring giúp giảm rò rỉ khi áp lực nước cao.
Mô tả

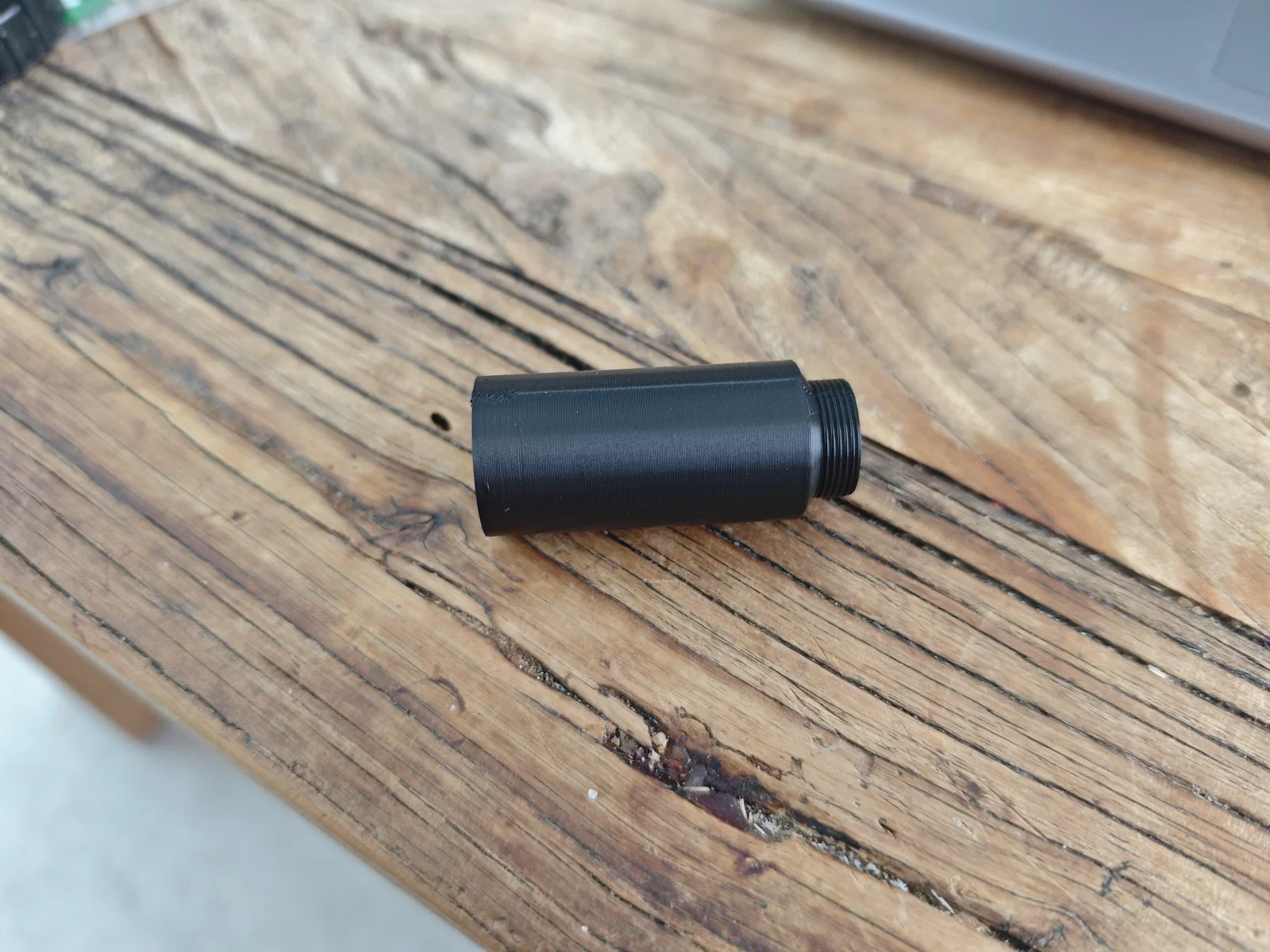

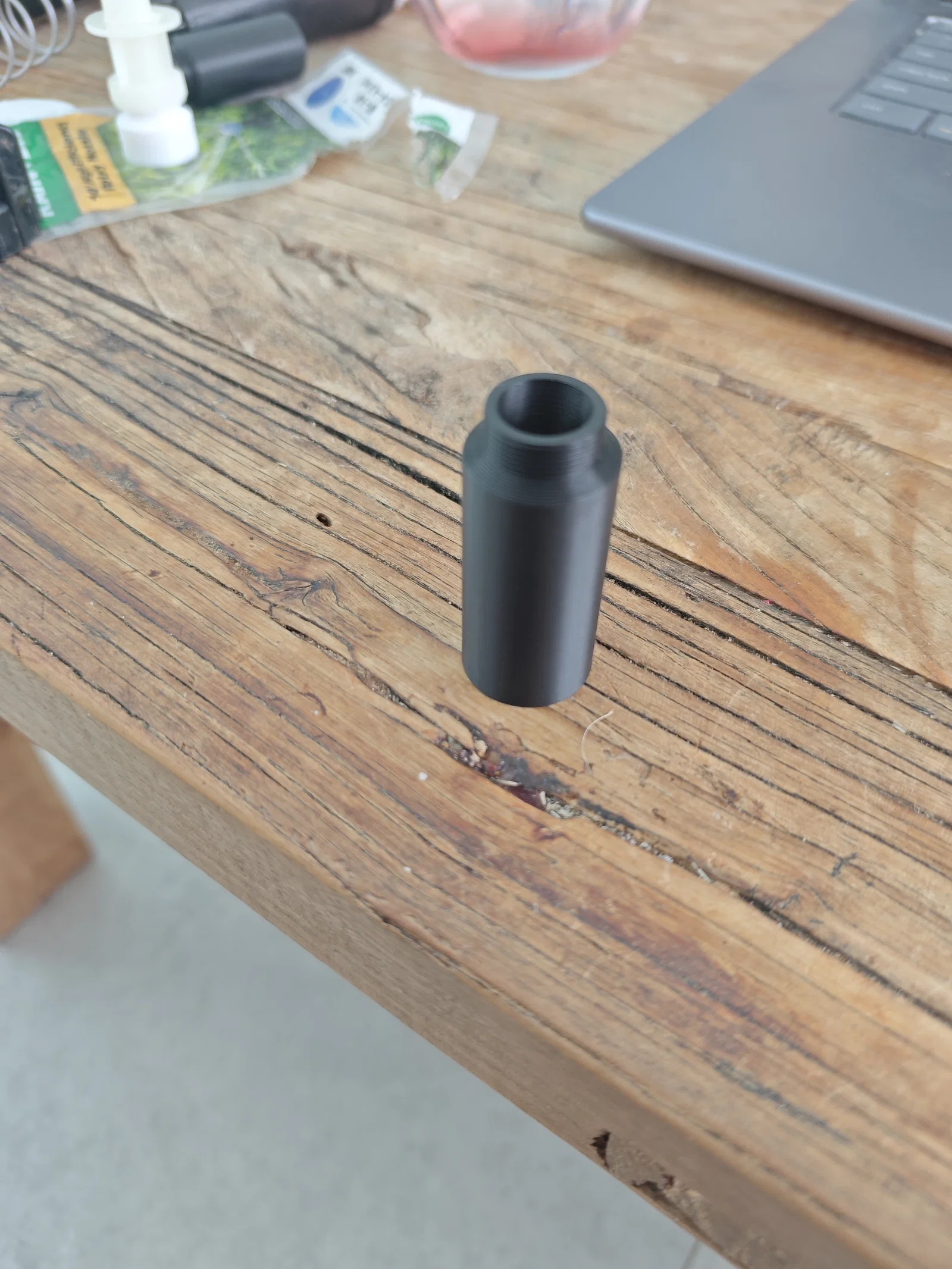

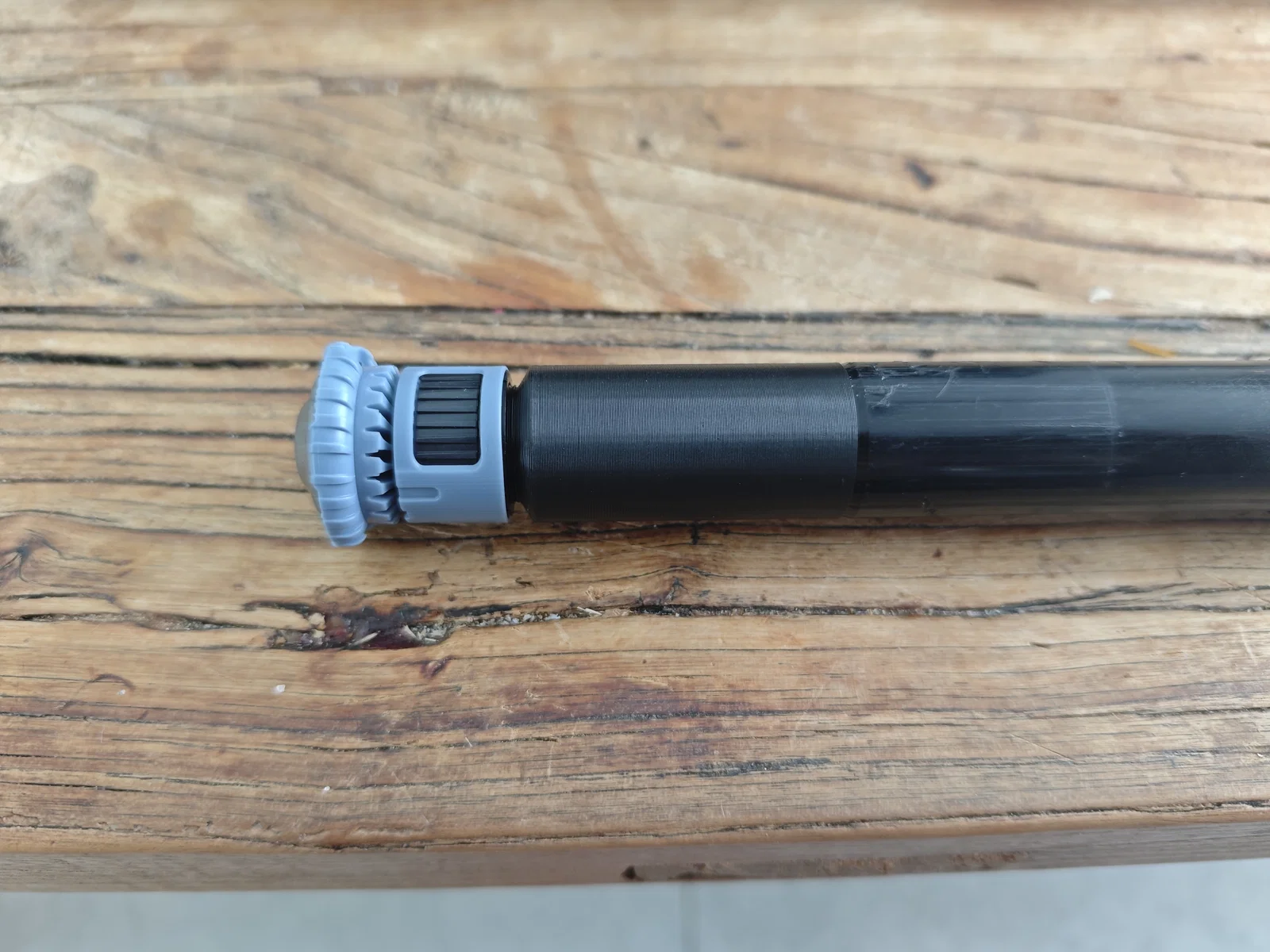

Mình thiết kế cái extension này vì mấy mẫu mình tìm được trước đó không lắp vừa cái filter cho đầu phun Rain Bird và Hunter MP rotator nozzles của mình. Mình cũng thấy mấy cái nozzles khá khó để vặn vào, nên mình tự thiết kế luôn. Mình có làm chamfer ở cả hai phần ren để vặn vào dễ hơn.
Nếu bạn cần size nào cụ thể thì cứ nhắn mình.

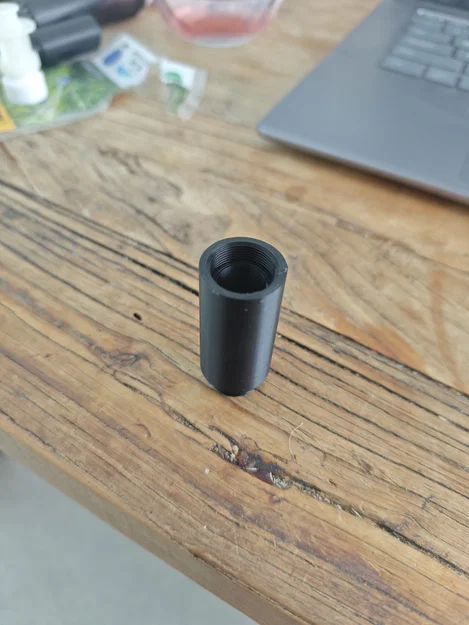

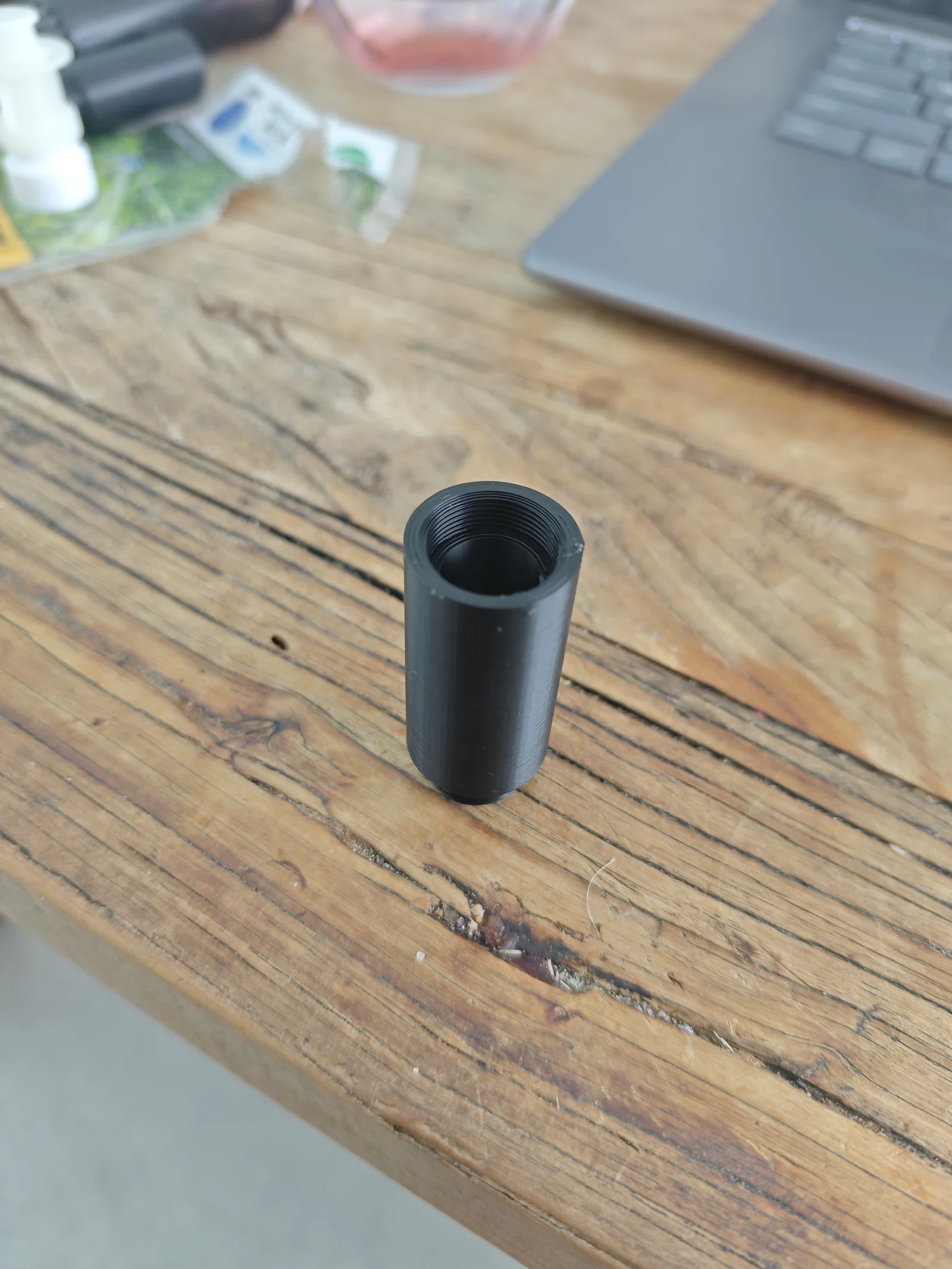

v1.1: Cập nhật thêm model o-ring để có thể lắp o-ring ở phần kết nối cái (female connection). Chỗ mình áp lực nước khá cao nên mình để ý có bị rò nước ở vị trí extension nối với trục (shaft) gốc. Mình cũng giảm đường kính của phần female connection này để mối nối chặt hơn.
v1.2: Cải thiện tolerances. Giờ chỉ còn rỉ rất ít nước ra từ extension, nhưng mình vẫn sẽ dùng bản có o-ring cho hệ irrigation của mình. Nếu muốn, bạn có thể in o-ring bằng TPU dày 2.5mm để dùng.
v1.3: Cải thiện tolerances
