Vỏ Heltec T114 Slim Pro GPS Case
Mẫu vỏ custom cho Heltec T114 bản có GPS và tùy chọn power switch. Không cần hardware, trừ khi gắn kẹp kiểu Baofeng (cần M2.5 nuts/heat set inserts và ốc M2.5x5mm). Có kèm gợi ý print settings.
Mô tả
Thông báo Về Việc Sử Dụng Thương Mại và Ghi Công:
Alley Chat HT114 Slim Pro © 2024 bởi Alley Cat và Majestic AV, LLC. được cấp phép theo CC BY-SA 4.0.
Việc sử dụng thương mại cho thiết kế này, bao gồm dùng để quảng bá, bán và bán lại cho các doanh nghiệp khác để họ bán tiếp, được phép với các điều kiện sau: Trước bất kỳ hoạt động khai thác thương mại nào, bạn bắt buộc phải liên hệ Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi công (attribution) đúng. Yêu cầu này cũng áp dụng cho mọi hình thức chia sẻ, phân phối, hoặc tạo tác phẩm phái sinh, bao gồm cả các thiết kế làm thủ công mô phỏng theo thiết kế này. Việc ghi công phải được thể hiện rõ ràng trong mọi trường hợp sử dụng. Để xem cách liên hệ chính thức và thông tin thêm, vui lòng truy cập Majestic AV, LLC - Alley Cat. Mọi nguồn khác đều không được ủy quyền và không nên dùng cho các câu hỏi về thương mại hoặc cấp phép.
Disclosure: Một số liên kết trên trang này có thể là Amazon affiliate links. Nếu bạn mua hàng qua các link đó, mình có thể nhận được một khoản hoa hồng nhỏ — nhưng bạn không tốn thêm chi phí nào. Mình chỉ giới thiệu những món đồ mình tin tưởng và tự dùng. Cảm ơn bạn đã ủng hộ!
Thiết Lập In Gợi Ý:
Material: PLA+ hoặc PETG
Nozzle: 0.4mm
Extrusion Width 0.4mm
Layer Height: 0.2mm
Perimeters: 3
Infill: 20% Gyroid
Top/Bottom Layers: 5
Support Material: None
Tuyên Bố Miễn Trừ Trách Nhiệm Về In 3D:
Cảm ơn bạn đã tải thiết kế CAD của mình! Mình muốn khẳng định là thiết kế này đã trải qua rất nhiều lần test và tinh chỉnh. Tuy nhiên, bạn lưu ý là in 3D có rất nhiều biến số, gồm loại filament khác nhau, thiết lập máy in, và mức độ cân chỉnh (calibration). Những yếu tố này có thể ảnh hưởng đáng kể đến thành phẩm cuối.
Trước khi kết luận thiết kế có vấn đề, mình khuyến khích bạn:
• Kiểm tra calibration của máy: Đảm bảo máy được cân chỉnh đúng. Đặc biệt là độ co rút của filament.
• Chỉnh lại print settings: Thử thay đổi thiết lập in để ra kết quả tốt hơn.
• Resize model: Scale model lên hoặc xuống một chút đôi khi sẽ giải quyết được vấn đề lắp khít.
Nhớ là đây là các development boards và đôi khi có những chi tiết rất mỏng manh. Nếu bạn gặp vấn đề hoặc cần hỗ trợ, cứ liên hệ mình nhé. Mình sẵn sàng giúp và hướng dẫn để bạn đạt kết quả tốt nhất. Việc nói thiết kế “dở” mà không xét các biến số này sẽ không tốt cho cộng đồng và có thể làm người khác ngại thử một thiết kế vốn có thể chạy rất ngon chỉ với vài điều chỉnh nhỏ.
Cảm ơn bạn đã thông cảm và hợp tác. Chúc in vui!
Mô Tả:

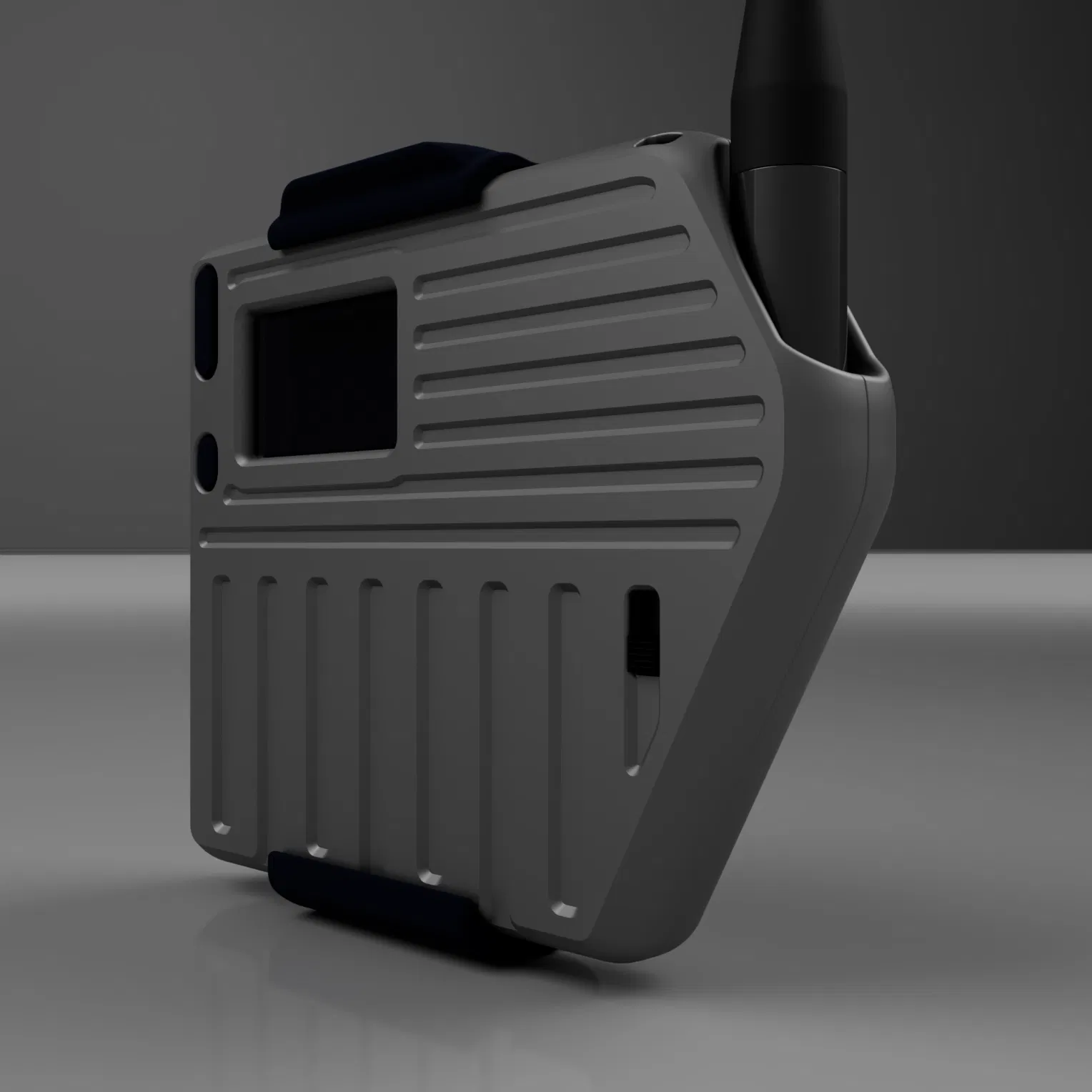

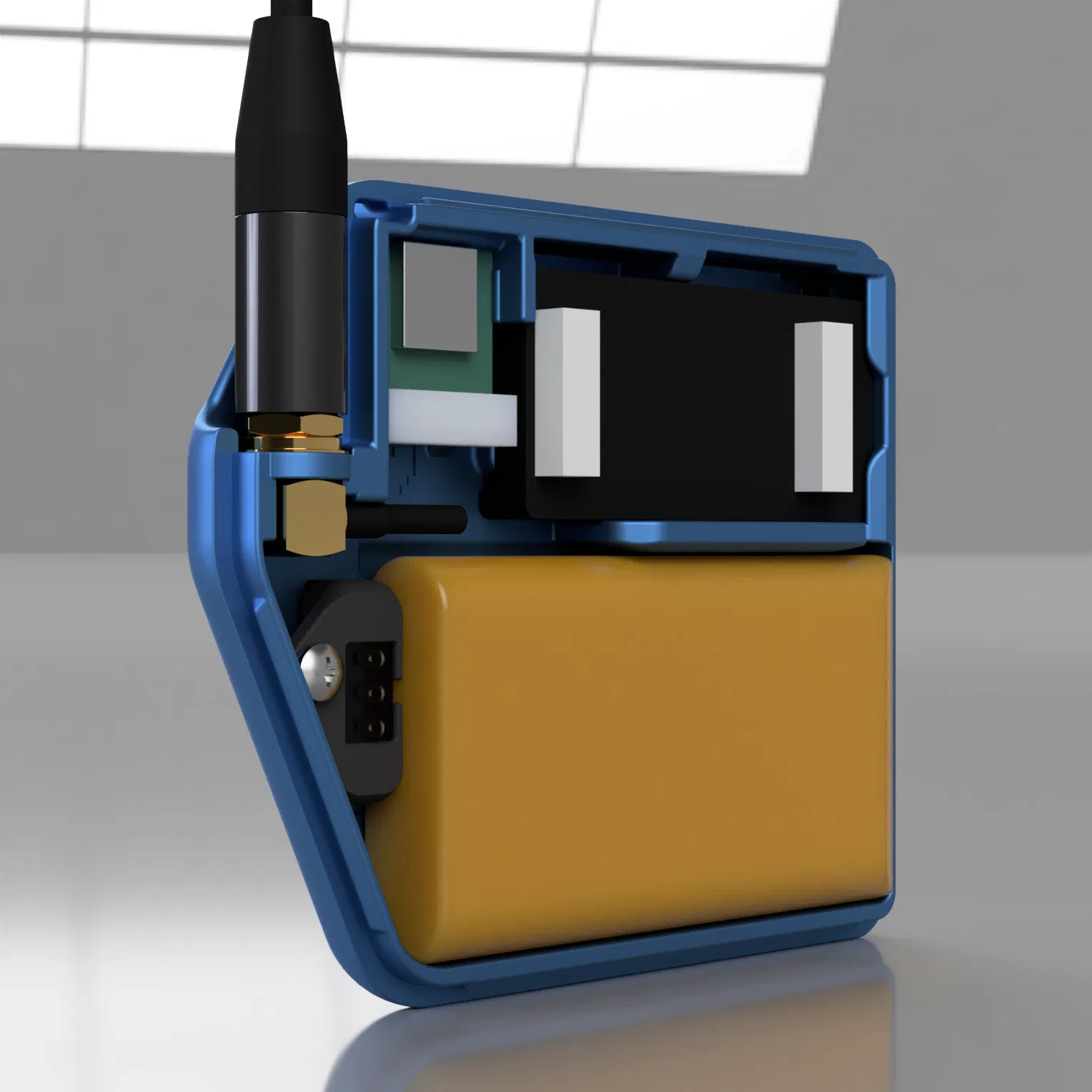

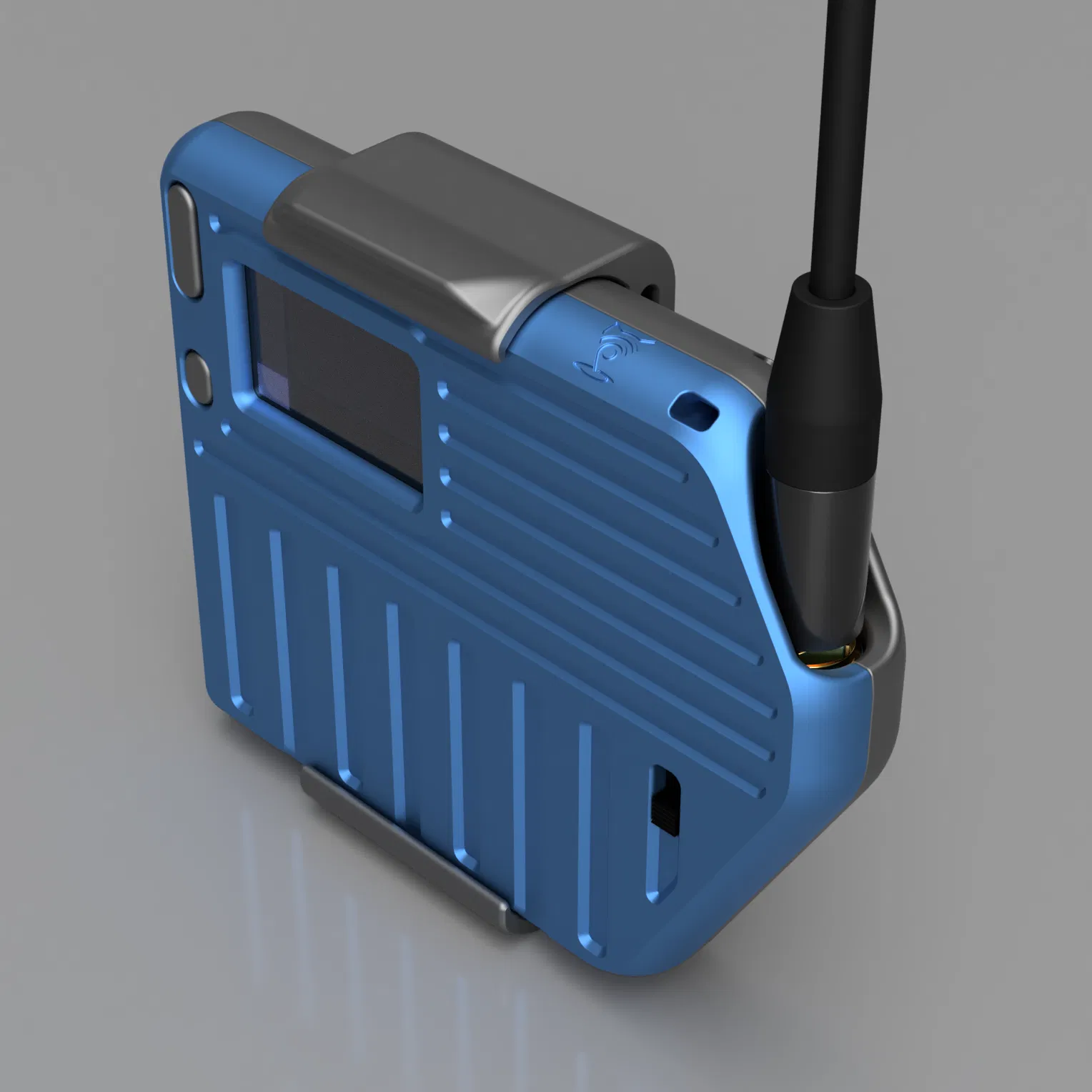

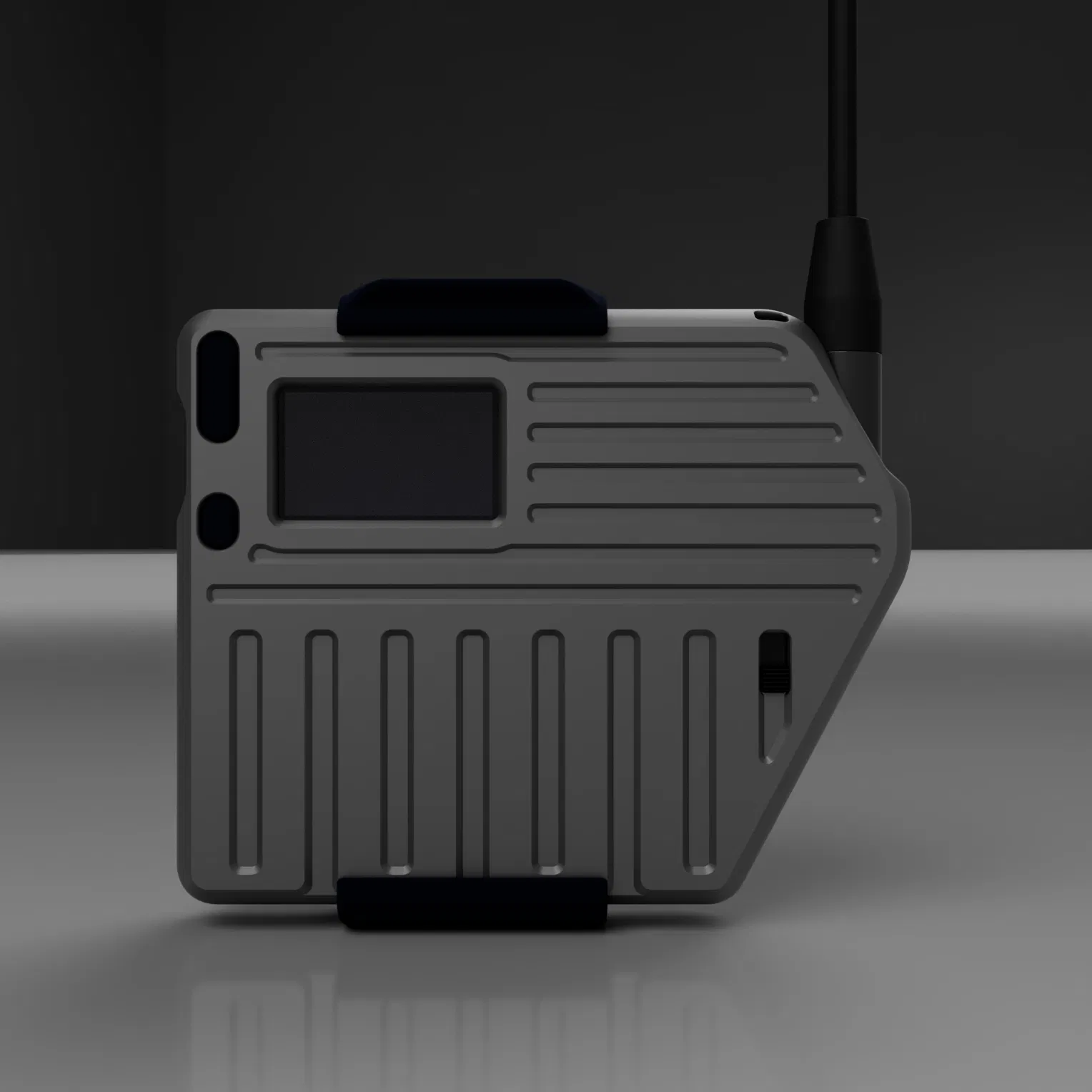

Vỏ custom cho Heltec T114. Không cần phần cứng (hardware) trừ khi bạn muốn dùng kẹp kiểu Baofeng, vì sẽ cần đai ốc M2.5 hoặc heat set inserts và ốc M2.5x5mm. Dưới đây là các link linh kiện mình dùng:
3000mAh MakerNova LiPo Direct / Amazon

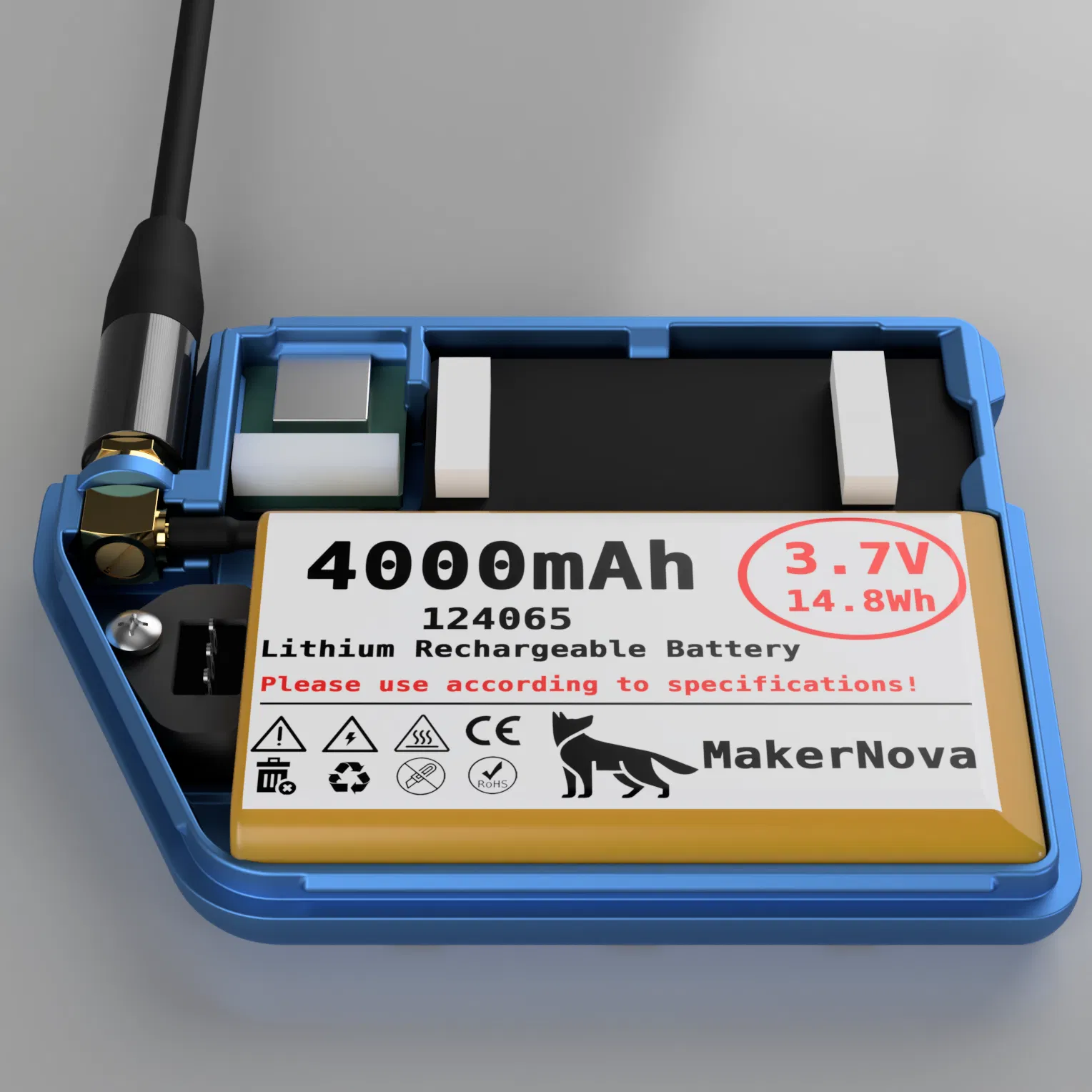

4000mAh MakerNova LiPo Direct / Amazon
MakerNova Branded Gizont Antenna Direct / Amazon
Sẽ không vừa với antenna có đế lớn hơn 11mm
Cá nhân mình không bán gì cả, nhưng bạn có thể đặt từ một vài người bán online. Mình không liên kết (affiliated) với các cửa hàng này và cũng không kiếm tiền từ họ.
Mình chưa kịp làm video cho mẫu này, nên trước mắt cứ dùng video Heltec khác của mình để xem hướng dẫn lắp ráp, gần như y chang. Video đó cũng không có phần GPS và power switch, nhưng nếu bạn gặp khó thì vô Discord của mình, tụi mình sẽ hỗ trợ. Bạn KHÔNG cần tháo miếng nhựa che màn hình và nắp che nút bấm trên T114.
Video Lắp Ráp:
