Tấm chắn chống bụi cho Chinese engraver/dremel (Focse, Hilda và clone)

Đây là một món đồ rẻ mà xài cũng ổn, nhưng khi gia công gỗ thì nó làm bụi bay khắp phòng vì cái quạt làm mát thổi luồng gió mạnh đúng hướng mạt cưa rơi xuống...

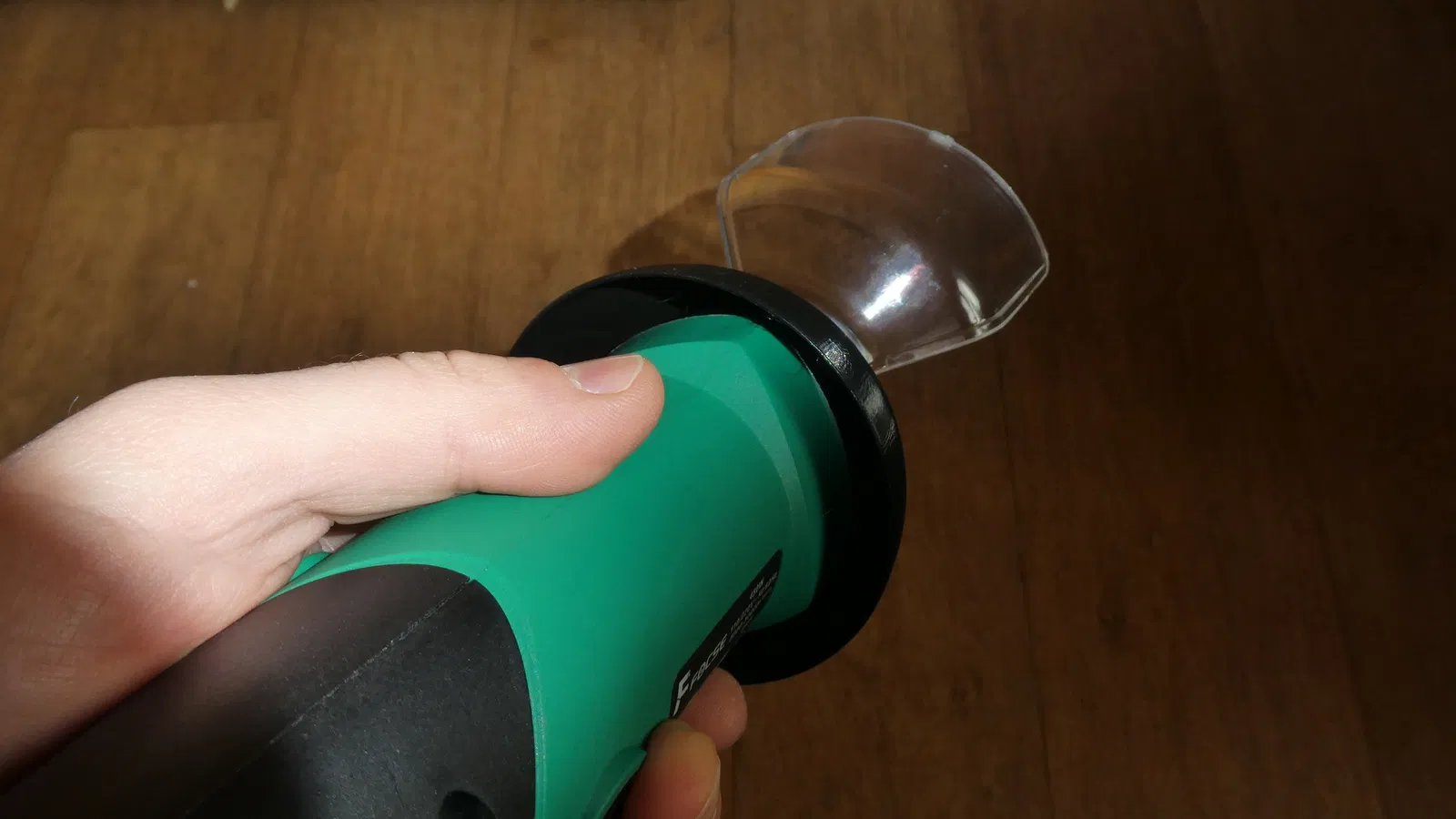

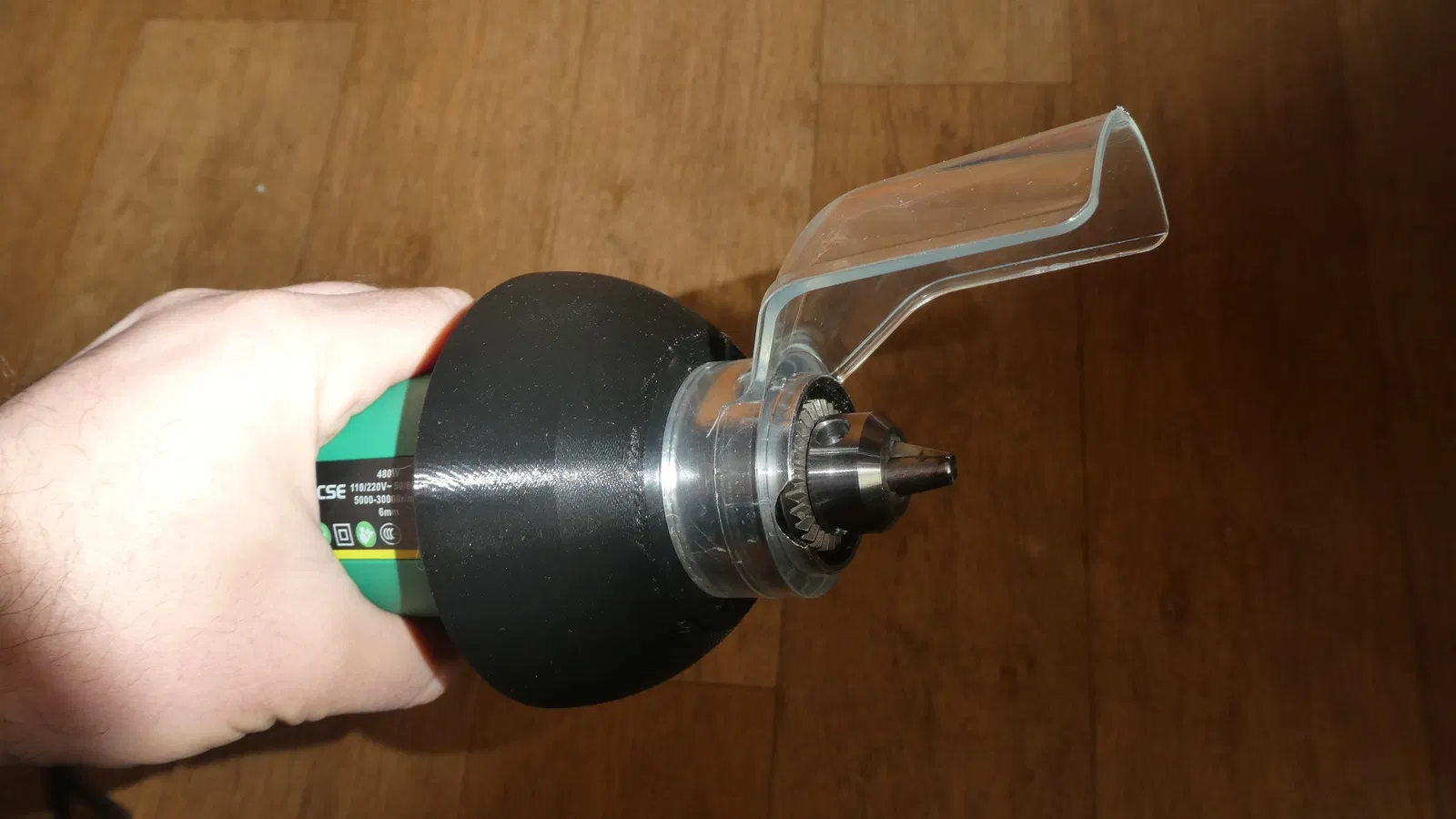

Giải pháp của mình là đổi hướng luồng khí thổi ra sang phía ngược lại bằng một cái “shield” chuyên dụng. Cái anti-dust shield này không cản bạn lắp thêm nắp che bảo vệ trong suốt ngay phía sau nó. Khi không dùng nắp che trong suốt, tốt nhất nên đưa anti-dust shield ra xa các lỗ thoát gió hơn để không khí đi qua các lỗ dễ hơn.

Độ dày của shield chỉ 1.2 mm, mục đích là giảm trọng lượng (chỉ 17 gram). Yên tâm, nó vẫn đủ cứng khi in bằng PETG vì vật liệu này có độ dẻo, cong được chứ không bị bể.

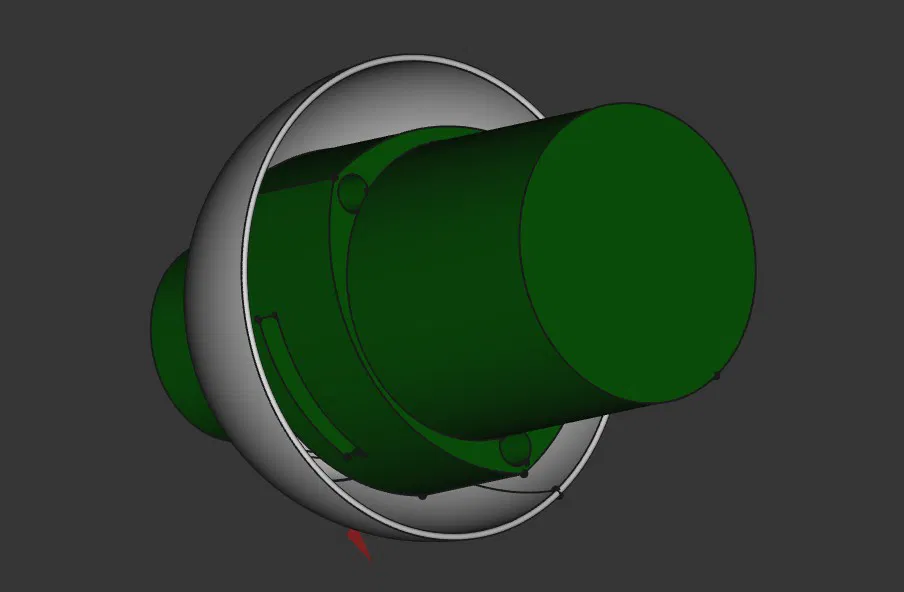

Mình có đính kèm file nguồn FreeCAD để bạn tuỳ biến, vì mỗi loại engraver có thể hơi khác đường kính một chút. Trước khi in, bạn nên đo cây của mình bằng thước cặp (caliper); nếu khác thì sửa Sketch009 để đặt đường kính theo máy của bạn. Trong sketch mình dùng đường kính 37.2 mm cho đường kính thực 36.8 mm (+0.4 mm), nhưng mình nghĩ 37.1 sẽ hợp hơn (+0.3 mm). Cũng còn tuỳ máy in 3D nữa, nên bạn hãy in vài lớp đầu, dừng lại và thử xem đường kính vòng in ra đã vừa với engraver của bạn chưa.
