Tradrack Feed Brake

MỤC TIÊU

Mục tiêu là xử lý hai vấn đề. Khi filament cuộn trong buffer, lực căng sẽ bật ngược nhẹ và đẩy filament ra khỏi Lane Module, làm kẹt selector. Việc nạp filament bằng tay cũng làm filament bị đẩy vượt qua các module, nên sau khi nạp xong phải đẩy từng module lại đúng vị trí.

THIẾT KẾ

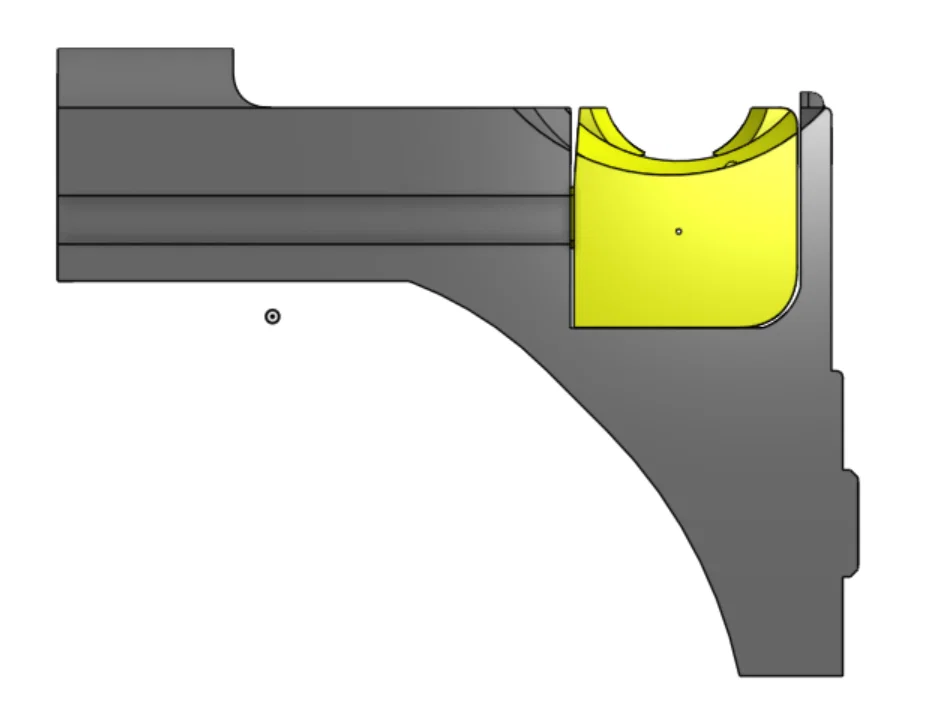

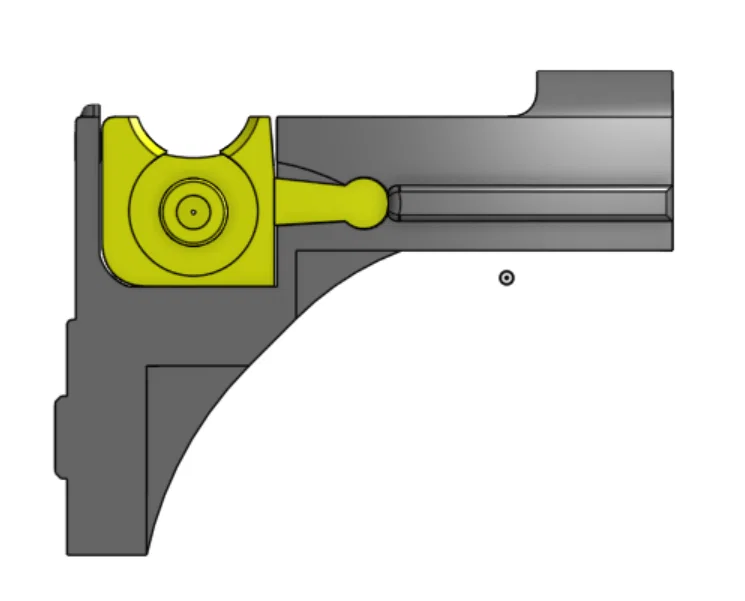

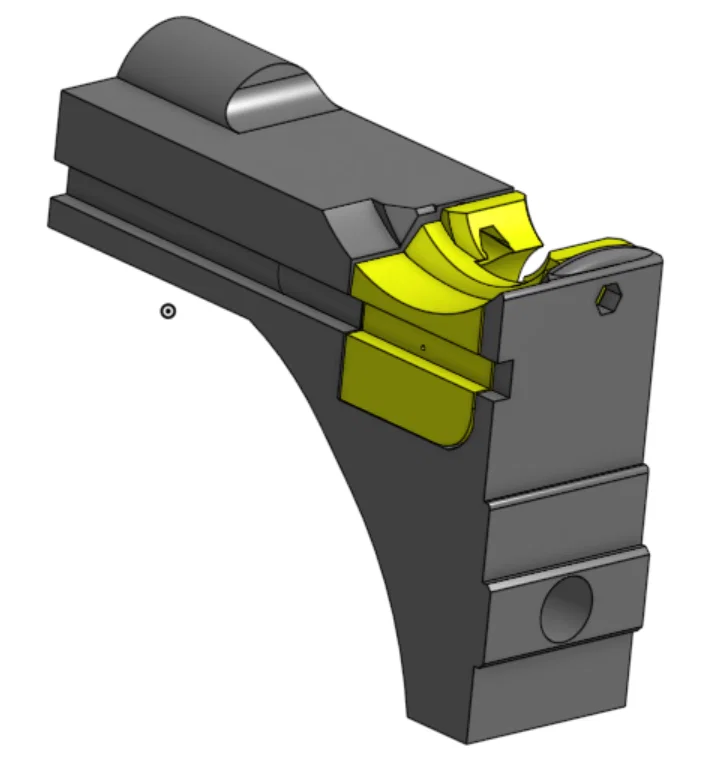

Thêm một bản lề đơn giản dùng nam châm (magnetic based hinge) vào Tradrack lane module, phần này sẽ được ép xuống trong quá trình loading. Khi unload, bản lề bật lên và chặn filament.

IN GÌ

Có ba biến thể. Một bản có rãnh (slot) liên tục giống bản gốc để bạn có thể trượt module ra khi cần thay thế. Mình khuyến nghị in với mouse-ears brim hoặc brim tiêu chuẩn.

Biến thể rigid thứ hai không có rãnh liên tục, nên nếu cần thay thì phải tháo nhiều lane module hơn. Bù lại dễ in hơn và cứng hơn một chút.

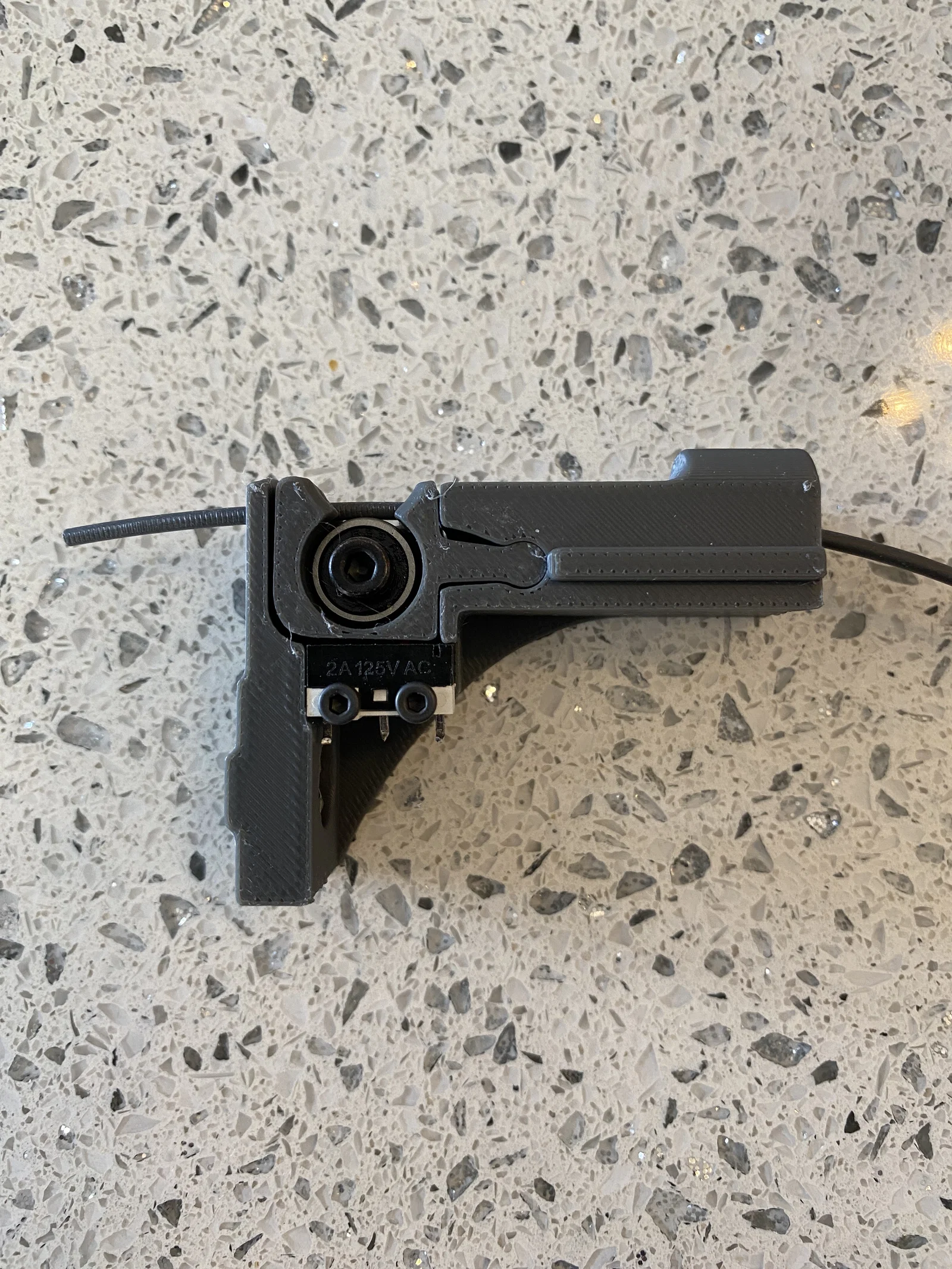

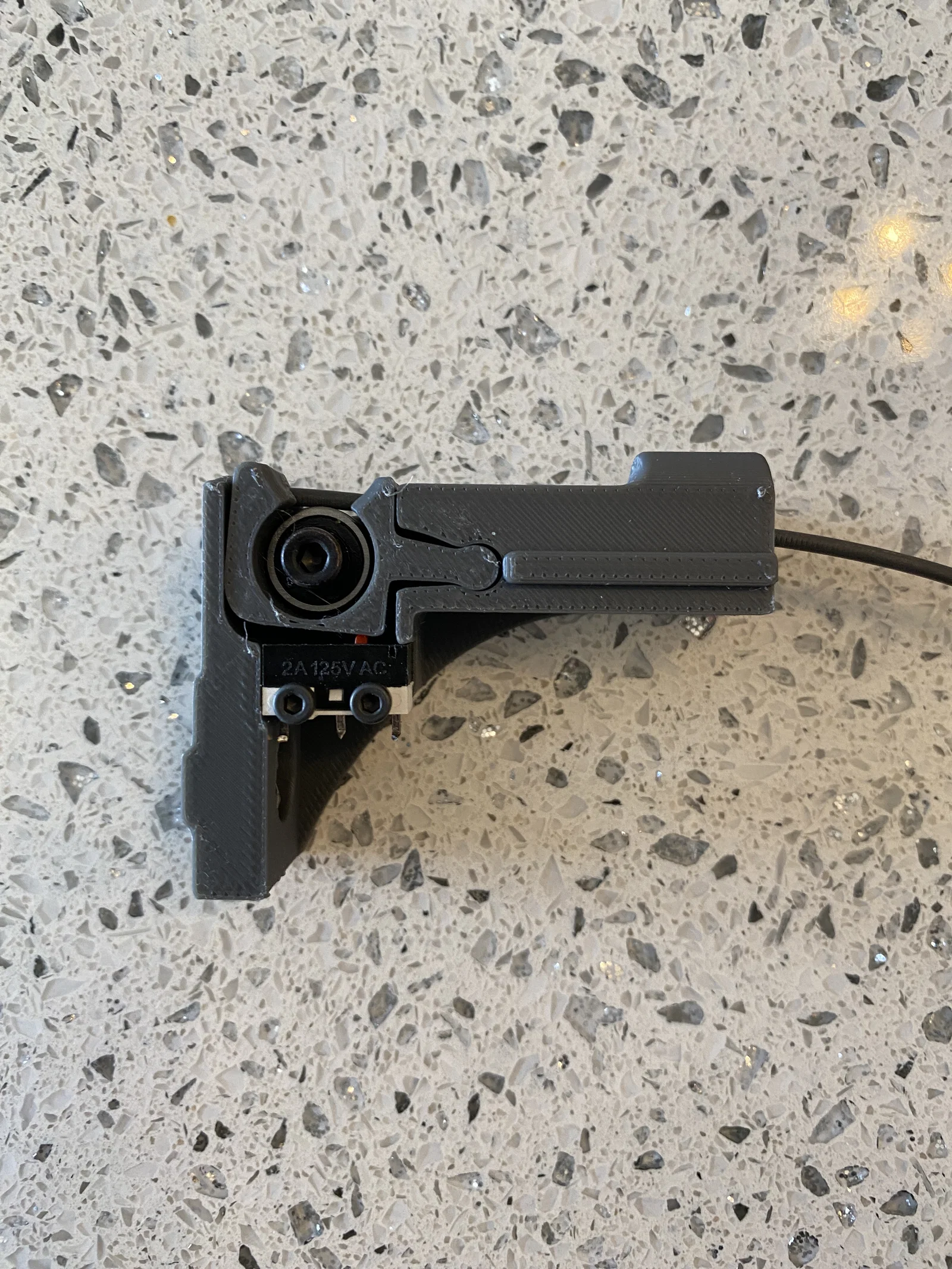

Mẫu thứ ba dựa trên bản rigid, có tích hợp microswitch để theo dõi vị trí filament.

EDIT: Đã thêm bản rigid v2, tổng thể ít flex hơn; nhược điểm là không thể thay từng module riêng lẻ.

VẤN ĐỀ

Vấn đề duy nhất mình biết là selector có thể hơi cạ nhẹ vào gờ chặn filament được nâng lên trên cụm chính. Nếu bị thì bạn có thể giũa bớt phần lưng của selector.

CÀI ĐẶT IN

Mình dùng voron print settings tiêu chuẩn ở layer height 0.15.

Nhớ kiểm tra z seam không nằm trên phần bản lề (hinged portion) của hinge.

LẮP ĐẶT

Bẻ bỏ phần support nhỏ ở hinge.

Lắp 2 nam châm 6x3 đối nhau, một cái trong hinge và một cái trong lane module, rồi lắp Bearing.

THIẾT LẬP

Phần mềm mình dùng Happy Hare kèm encoder. Set parking distance là 42.5 mm để unload filament.
