Jig Kẹp Model Makers Jig (Ball-Joint) cho Tàu Mô Hình

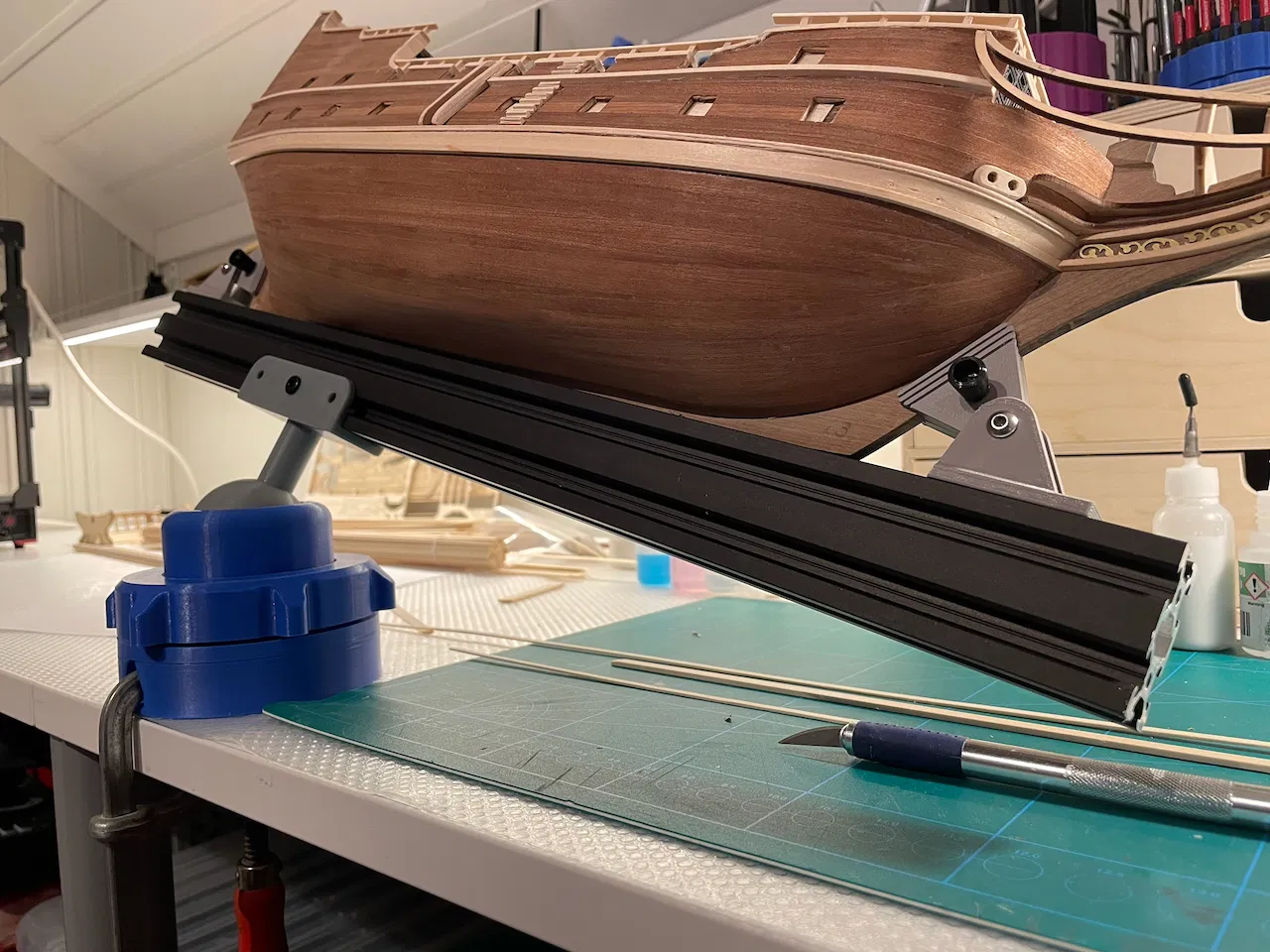

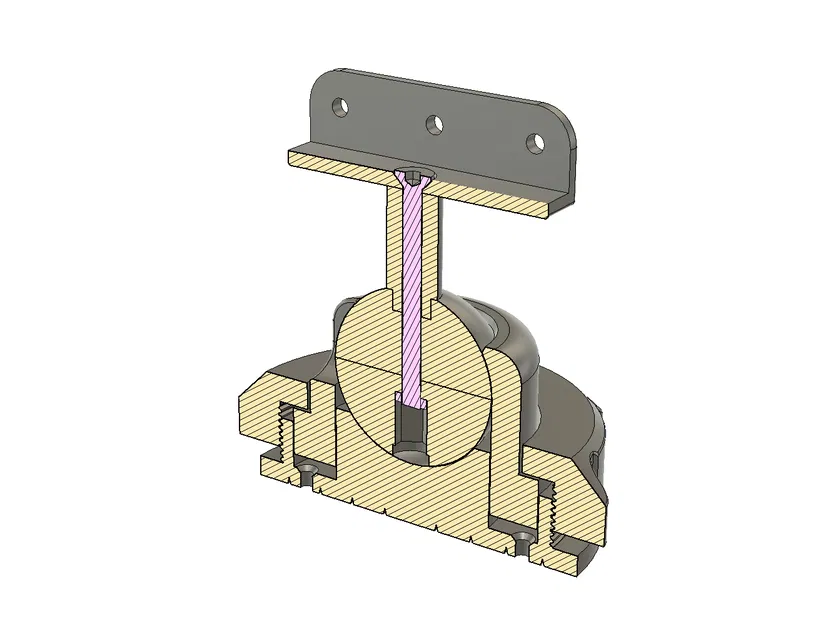

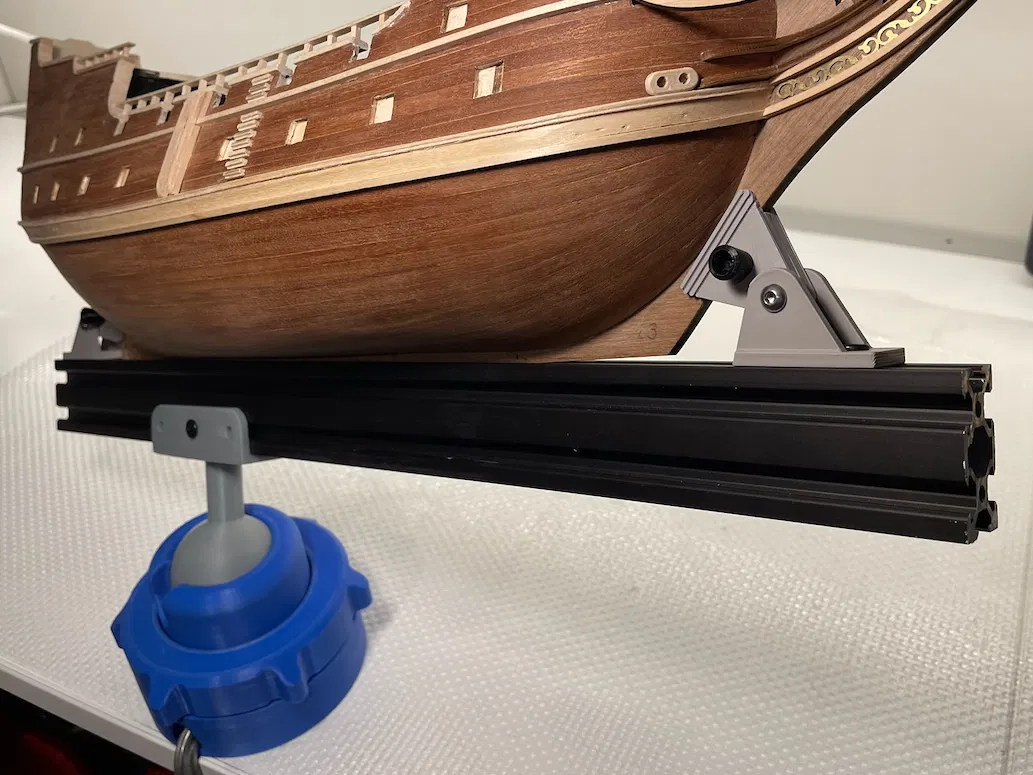

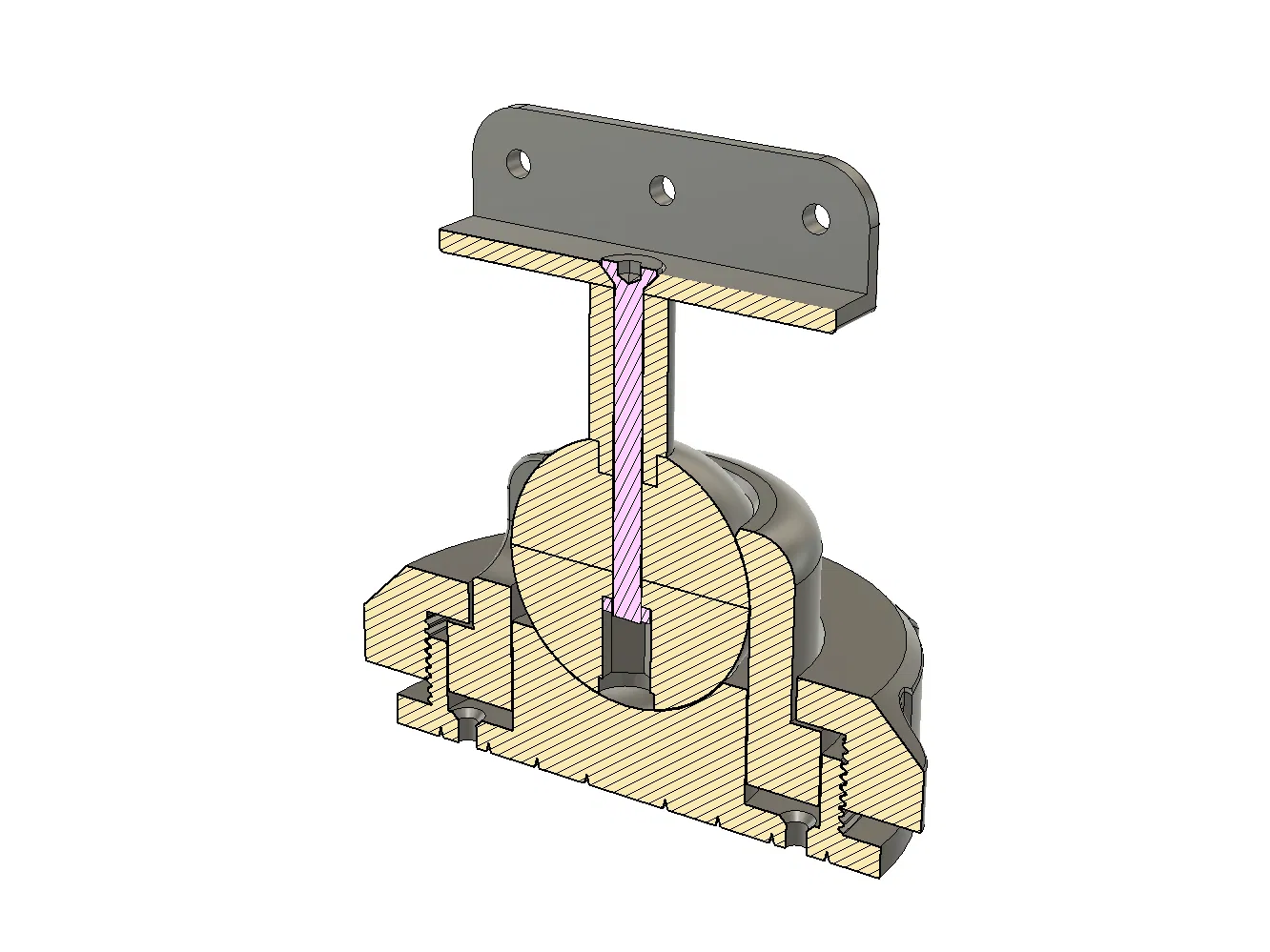

Jig có phần đế gồm một ball-joint và một vòng siết ren (threaded compression ring). Kết hợp với một thanh nhôm định hình 2020 (2020 aluminum extrusion), jig sẽ giúp gắn model tàu thuyền chắc chắn. Jig cho phép xoay và nghiêng model dễ dàng để thao tác thuận tiện khi lắp ráp, sơn hoặc hoàn thiện.

Có thể gắn nhiều loại kẹp (clamp) và đồ gá (fixture) khác nhau lên thanh nhôm để cố định model an toàn. Khi kết hợp các loại rail và clamp, jig có thể tùy biến cho nhiều kiểu làm model khác nhau (máy bay, xe hơi, v.v.).

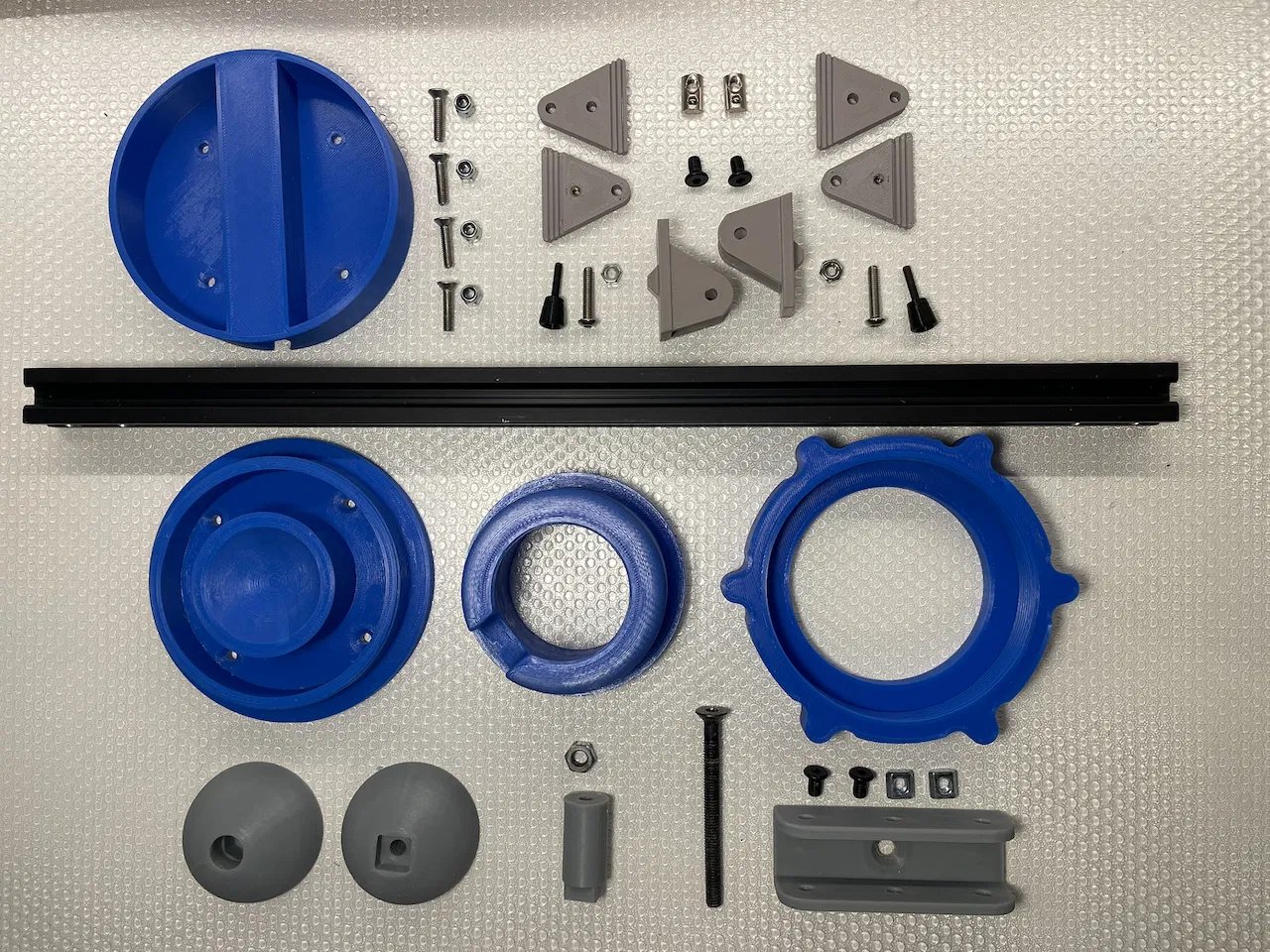

Ngoài các chi tiết in 3D, bạn sẽ cần:

• Bu lông M6 dài 70–80mm đầu chìm (countersink head) và ê-cu.

• Thanh nhôm định hình tiêu chuẩn 2020 hoặc 2040 (có thể thay bằng một thanh gỗ hoặc vật liệu khác). Dài 300–600mm.

• 4x bu lông và ê-cu M3 hoặc M4 cho các kẹp keel-clamps. Khuyến nghị dùng heat-inserts.

• 4x bu lông M5x12mm để bắt thanh nhôm.

• 4x M5 sliding tee-nuts cho thanh nhôm.

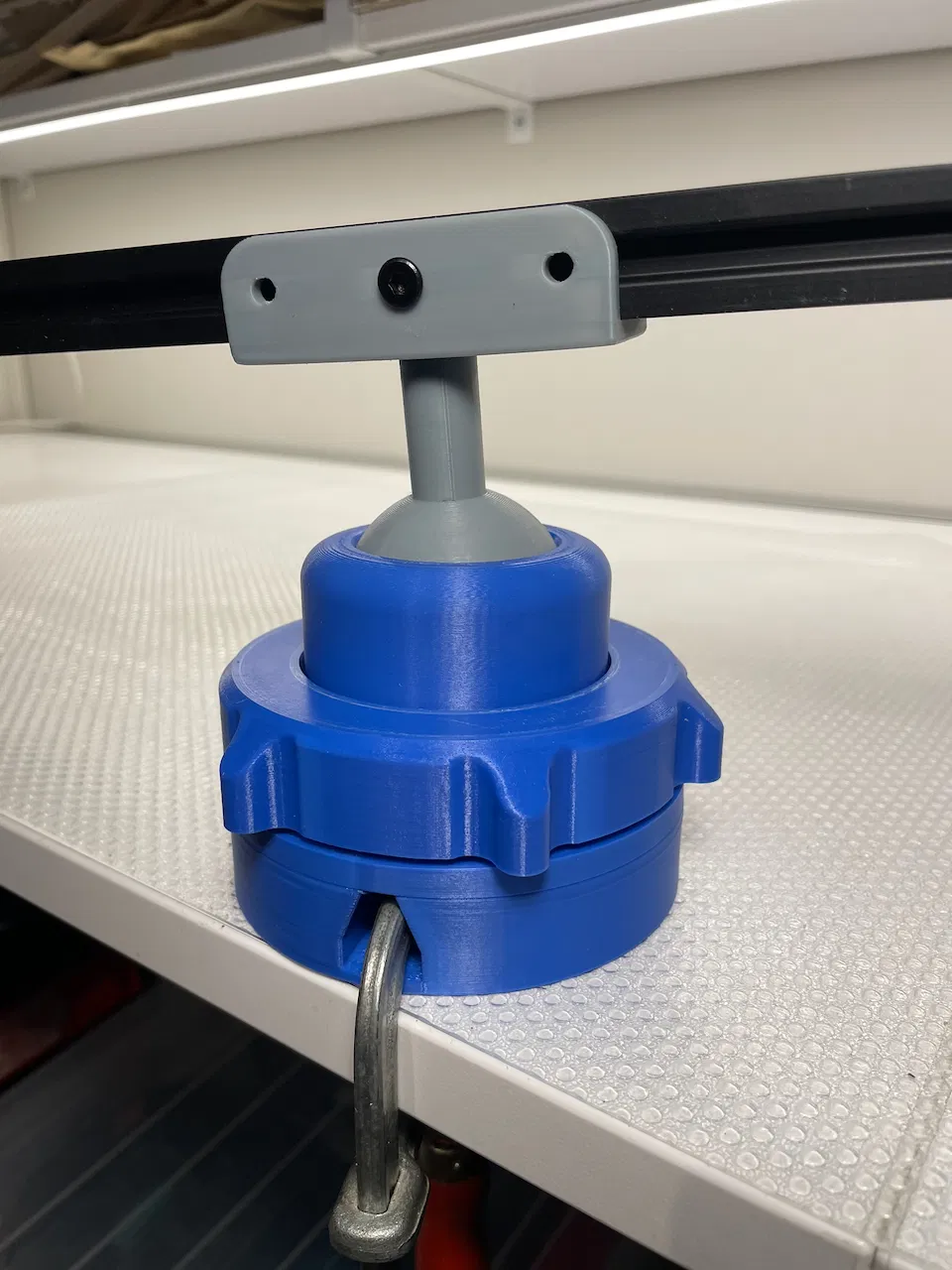

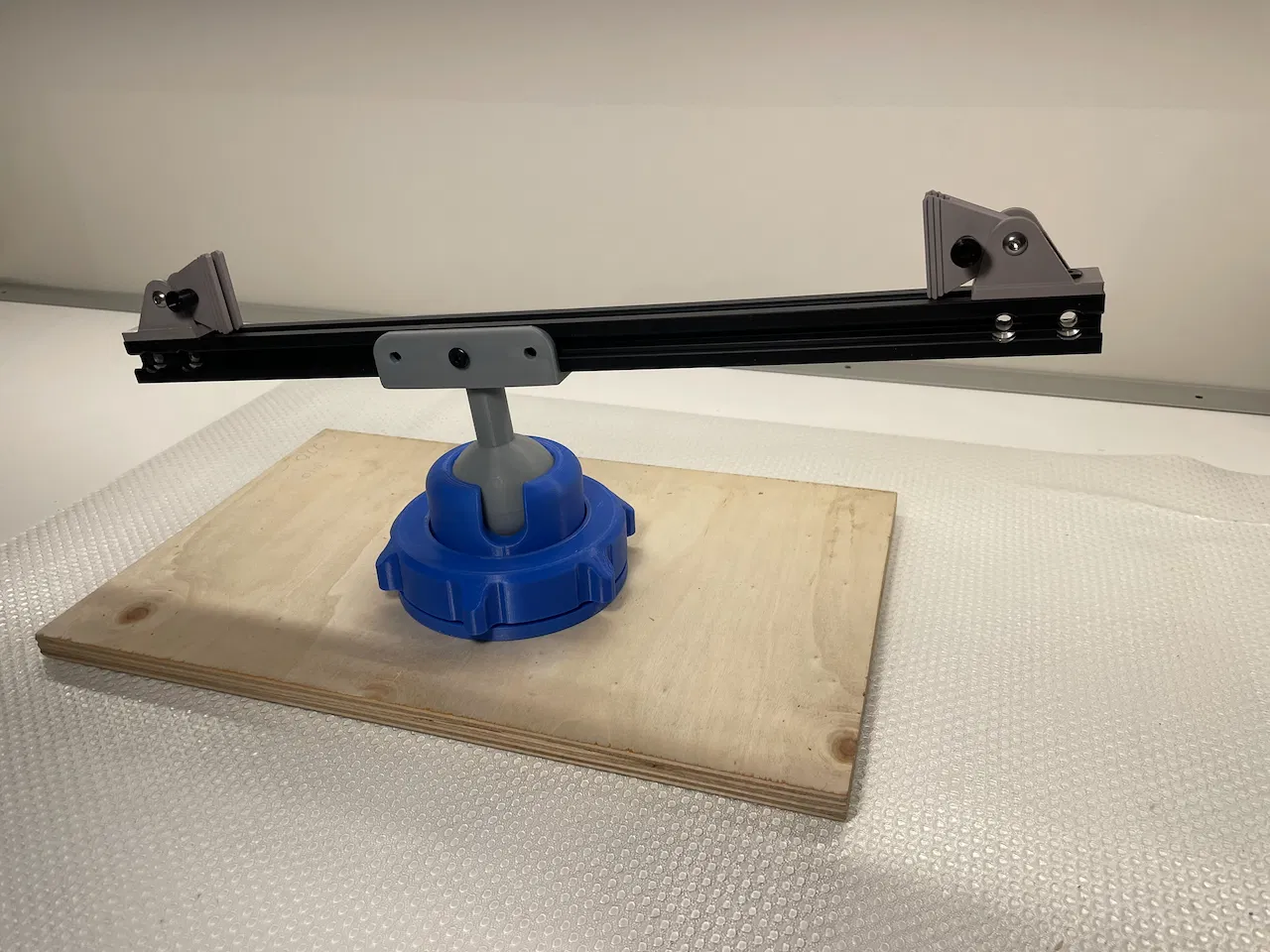

Có thể bắt vít trực tiếp xuống bàn làm việc, hoặc gắn lên một tấm đế gỗ. Một lựa chọn khác là in và dùng phần addon kẹp bàn (desk clamp addon).

In với độ dày thành (wall thickness) tăng để ren chắc hơn (khuyến nghị 4–5 lớp theo ngang/dọc). Đã thử và chạy rất ổn với PLA hoặc PETG. Tất cả chi tiết in không cần support, trừ phần desk clamp addon.

Sau khi lắp thử và chắc chắn các phần khớp đúng, dùng một ít keo (ca)-glue ở giữa hai nửa hình cầu, và giữa ống đệm (distance tube) với bộ gá rail (rail fixture). Bôi trơn phần ren và tất cả các chi tiết cơ khí.
