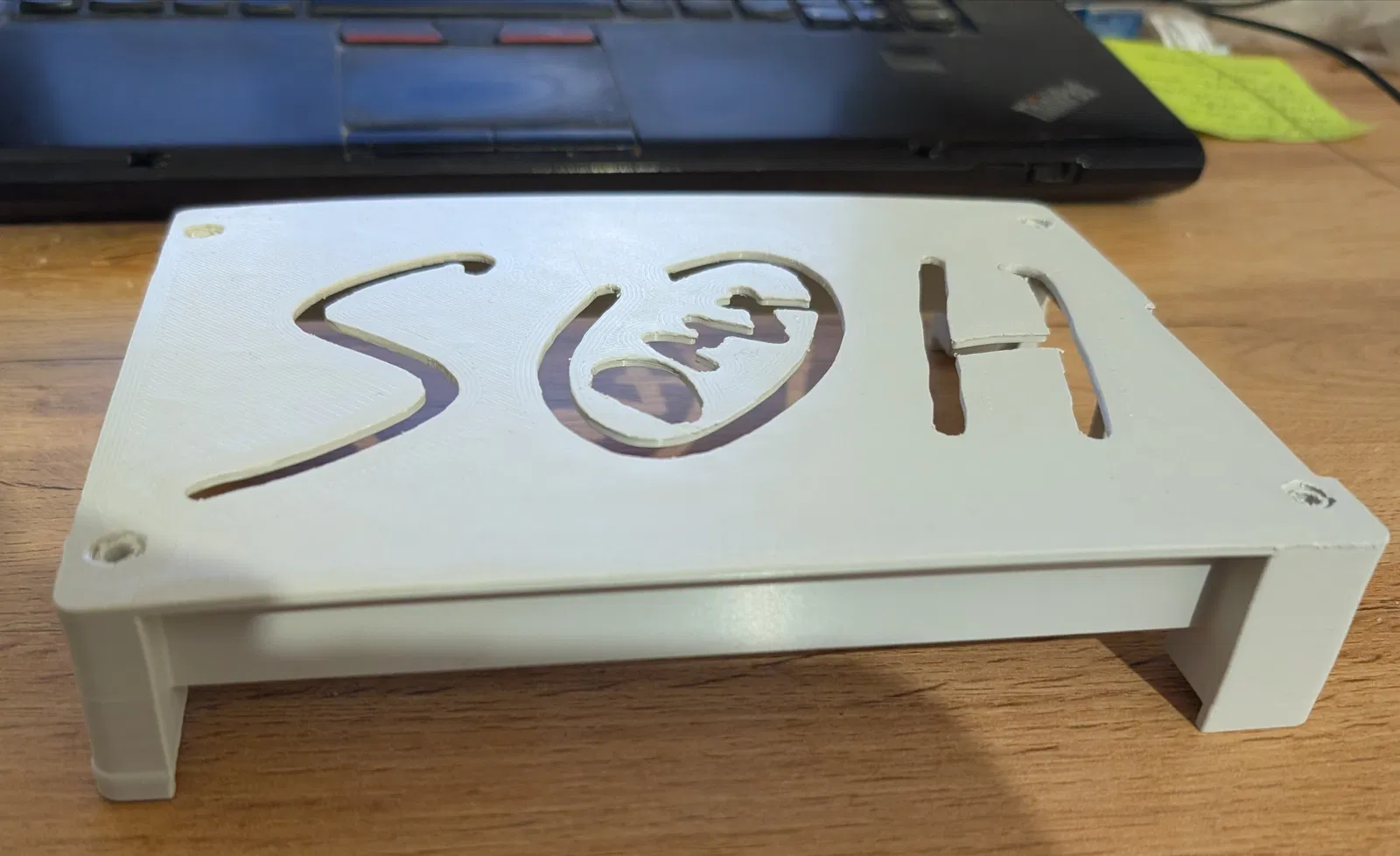

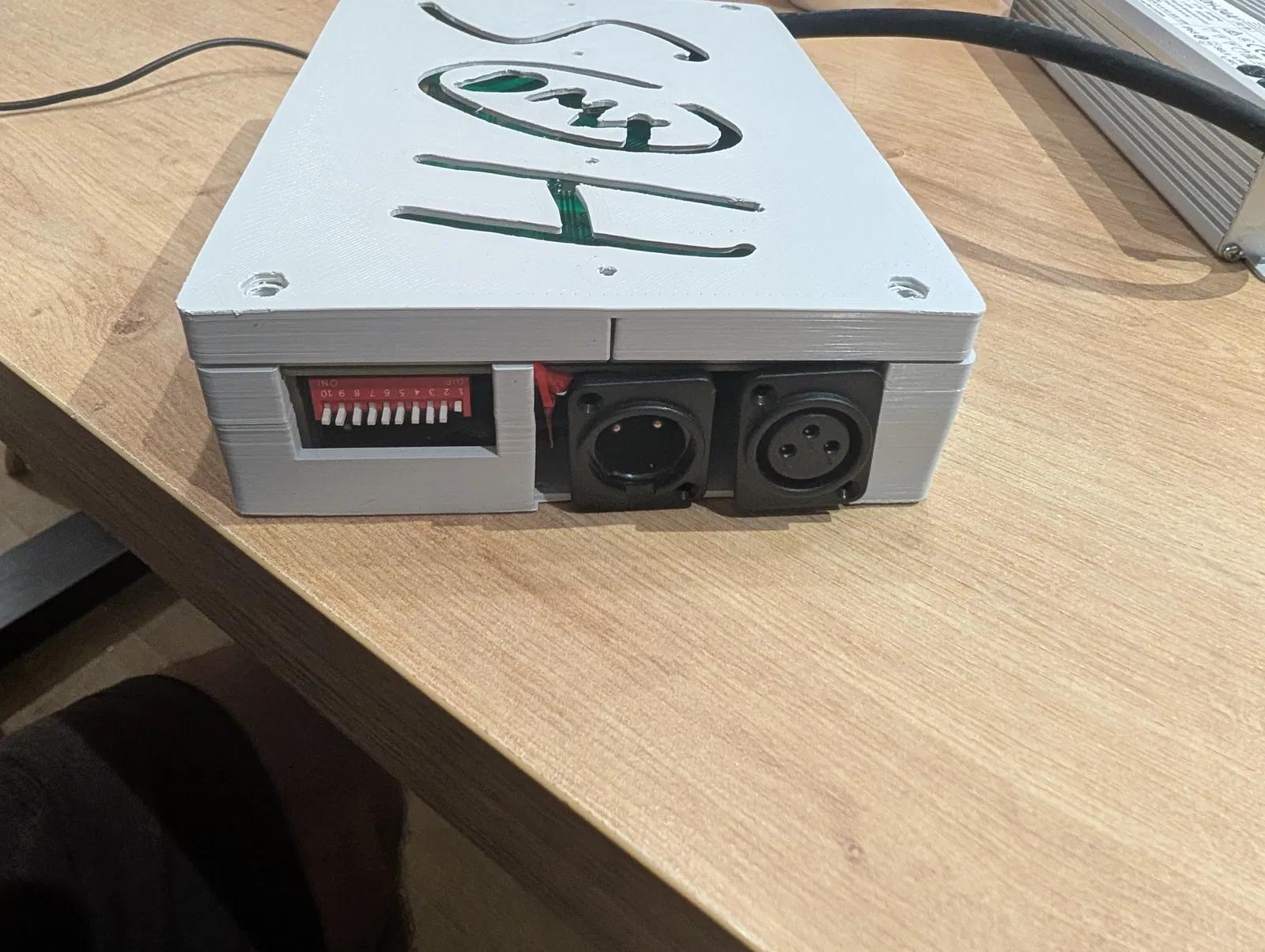

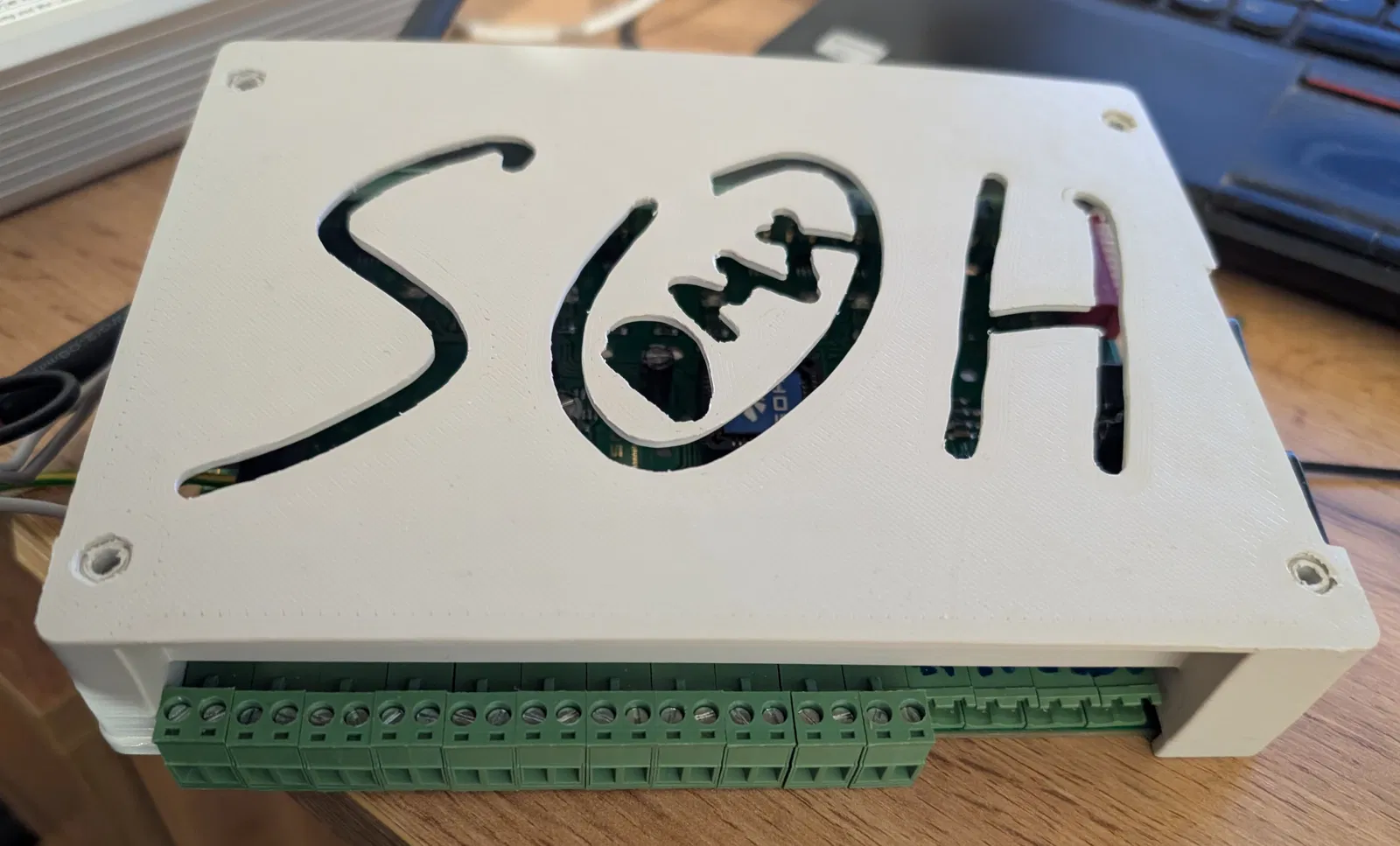

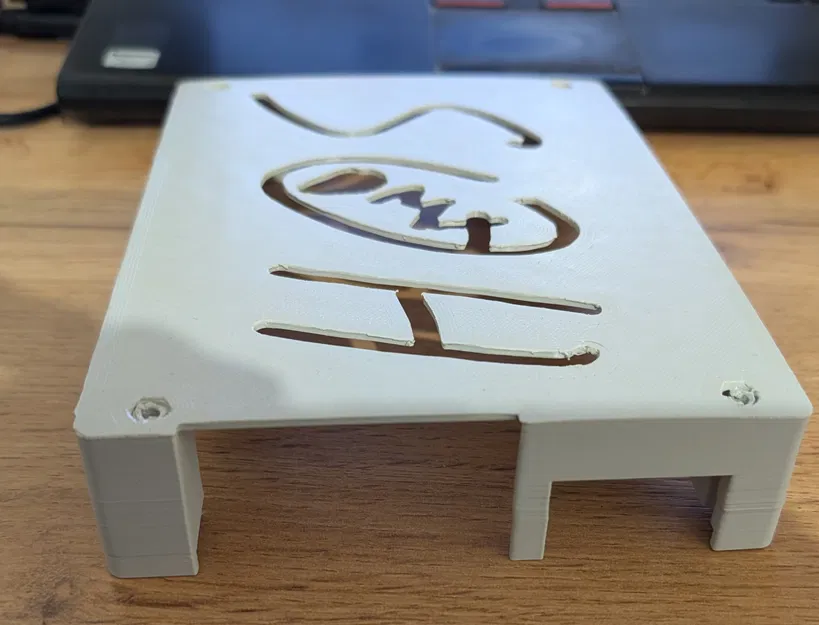

Hộp SOH DMX Dimmer box (dimmer DMX 30 kênh) in 3D
Mẫu hộp cho dimmer DMX 30 kênh của hãng SOH. Tác giả in bằng PC/ABS để chịu nhiệt tốt hơn, kèm thiết lập Prusa Slicer, tốc độ in chậm và mẹo tạo các đường cắt 0,6mm để giảm cong vênh.
Mô tả

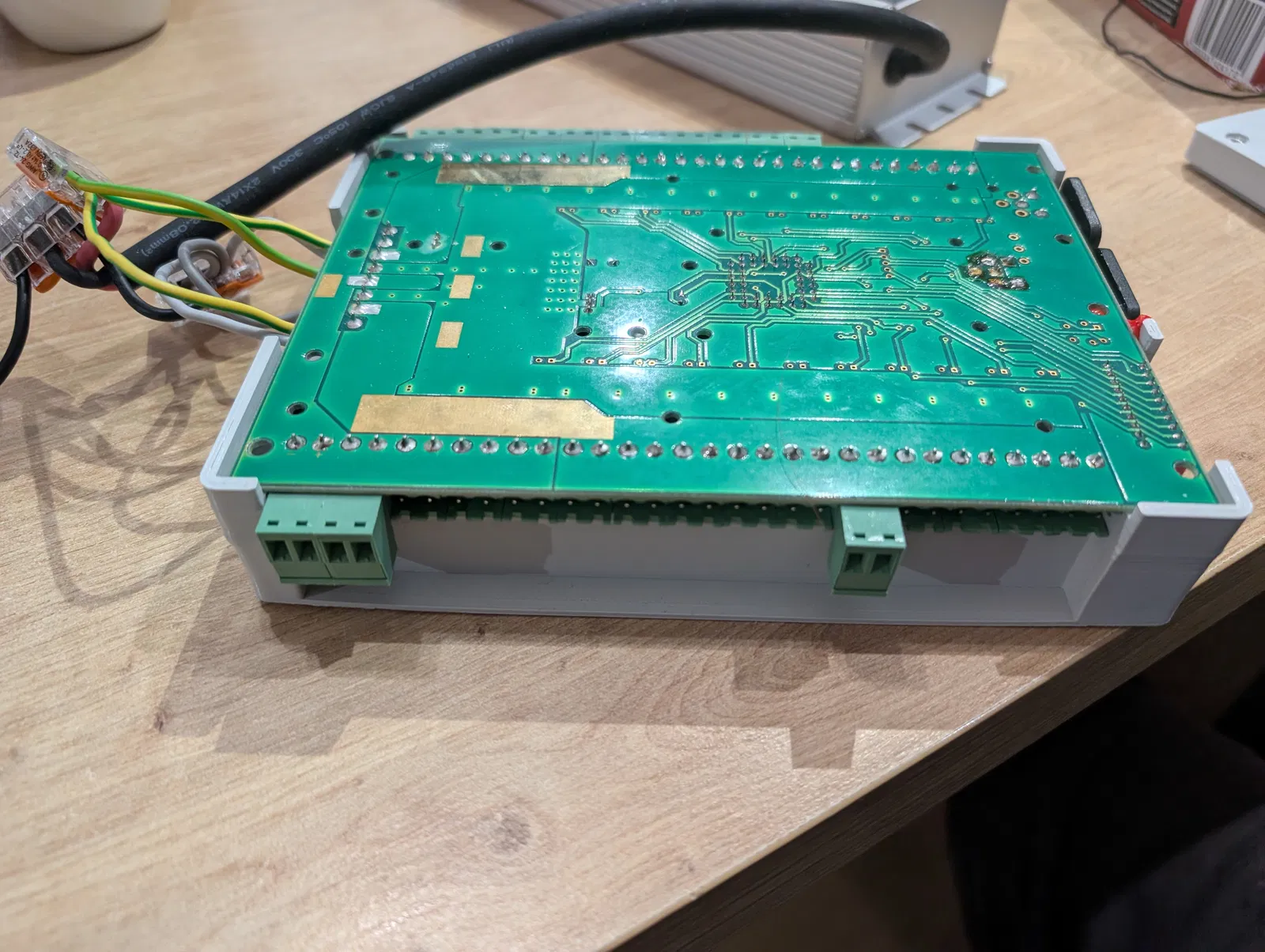

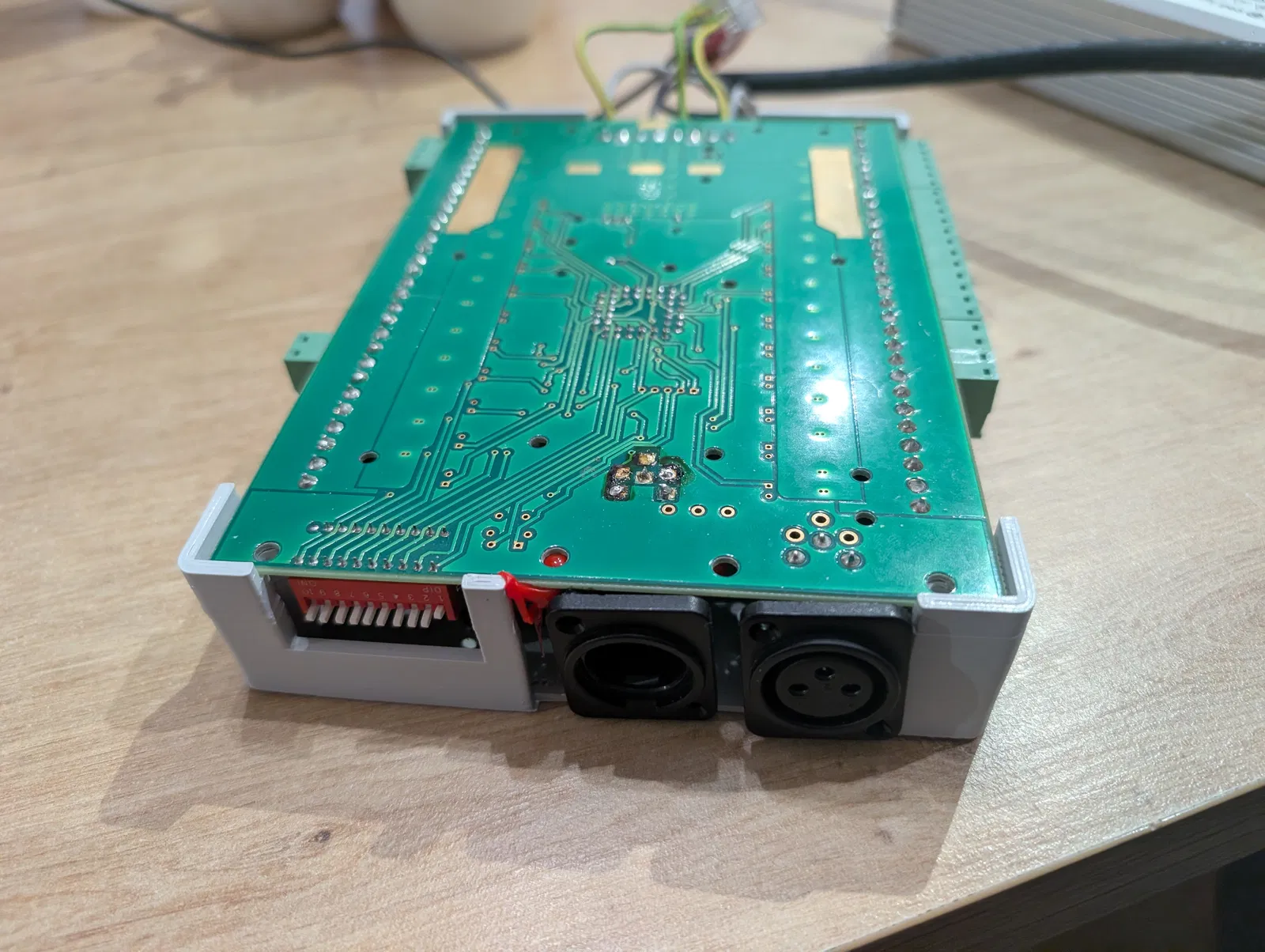

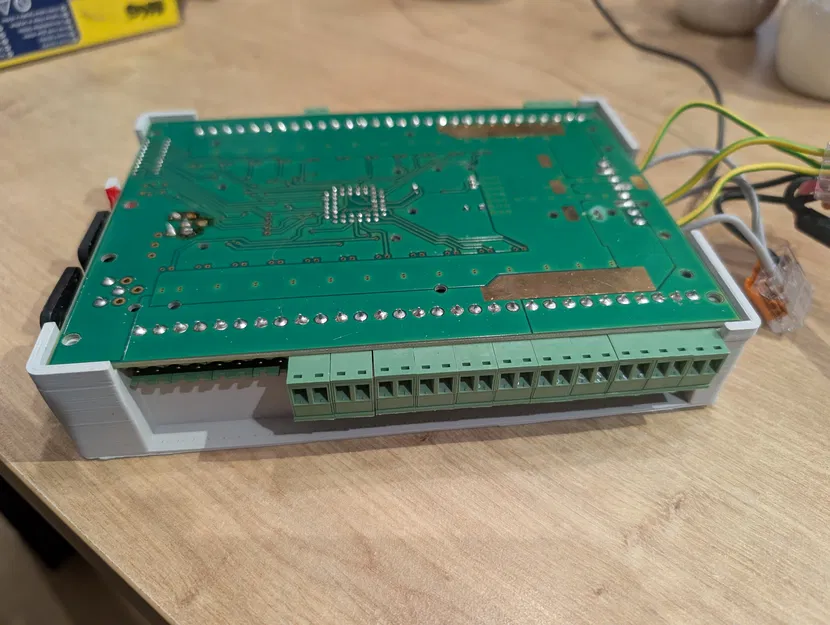

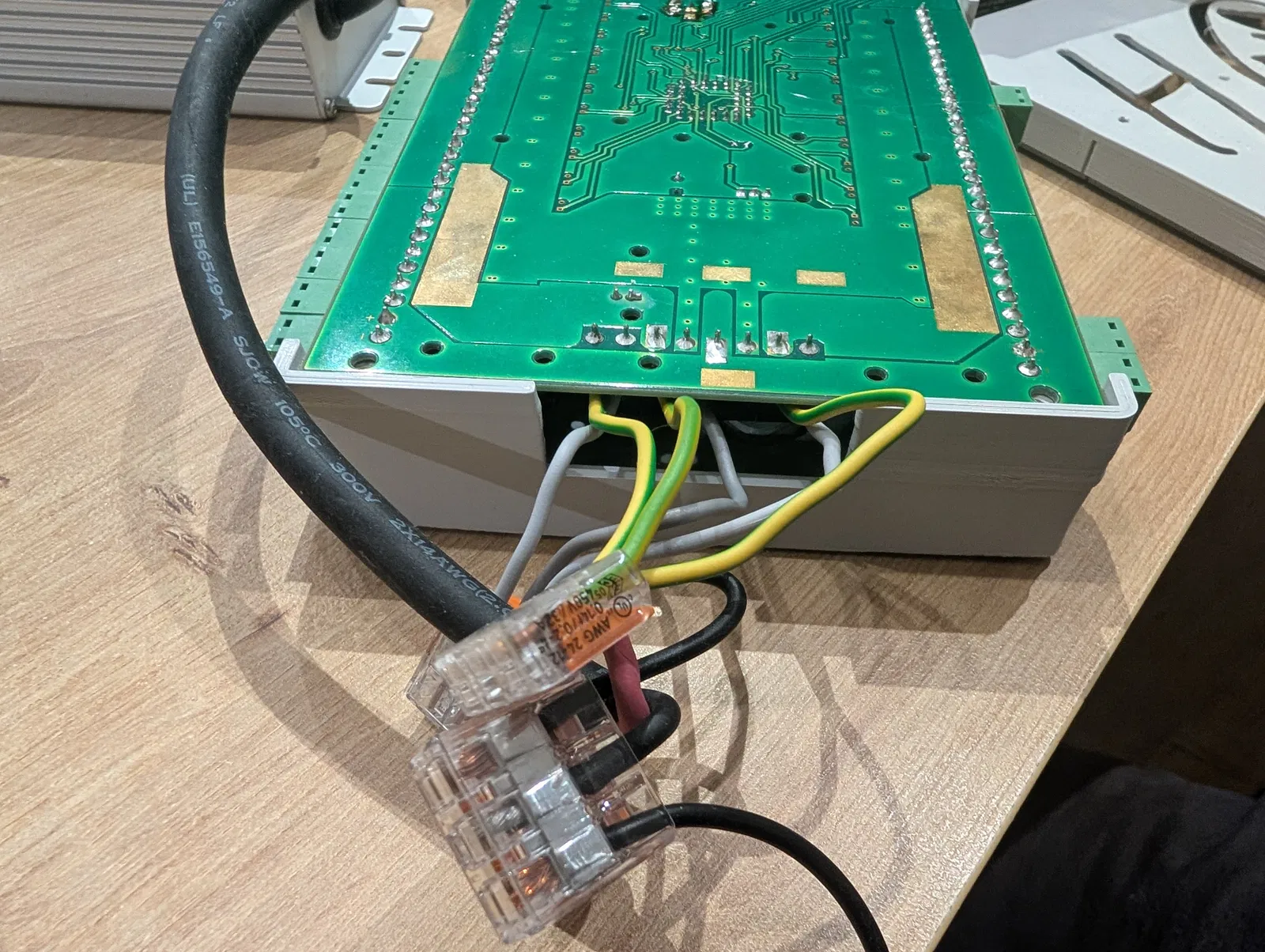

Mình cần một cái hộp cho dimmer DMX 30 kênh của hãng SOH (https://eshop.soh.cz/stmivace/i431-dmx-30-led-dimmer-120a/30v-vcetne-indikace )
Mình in nó bằng PC/ABS vì cần khả năng chịu nhiệt cao hơn, có thể chống cháy (và lúc cần thì mình có sẵn ở nhà). Nhưng nói thật là để in được nó thì khá là “căng”...
Thiết lập máy in: (mình dùng nozzle 0,6 nhưng có thể 0,4 sẽ ổn hơn)
0,25 STRUCTURAL profile (từ Prusa Slicer) với
0,3 chiều cao lớp đầu
4 perimeters
5 lớp đáy và 5 lớp (tức phần đáy là đặc hoàn toàn, không có infill)
external perimeters first
top and bottom fill pattern - monotone
brim - trong và ngoài, 15mm, Brim separation gap 0
tốc độ - cực kỳ chậm, giảm một nửa so với thiết lập profile gốc, khoảng 30–40mm/s, tốc độ lớp đầu còn chậm hơn - 20mm/s
extrusion width - lớn hơn - 0,8mm, lớp đầu 0,9mm
Fan speed - TẮT! (mình quên tắt quạt cho bridges, và nó làm hỏng một bản in của mình)
Điều có vẻ giúp mình nhiều nhất với bản in này là trong Prusa Slicer mình tạo 3 đường cắt 0,6mm trên các vách dài của hộp và một đường cắt ở vách ngắn để giảm ứng suất trong PC/ABS.
Mouse ears chắc cũng không giúp được bao nhiêu.

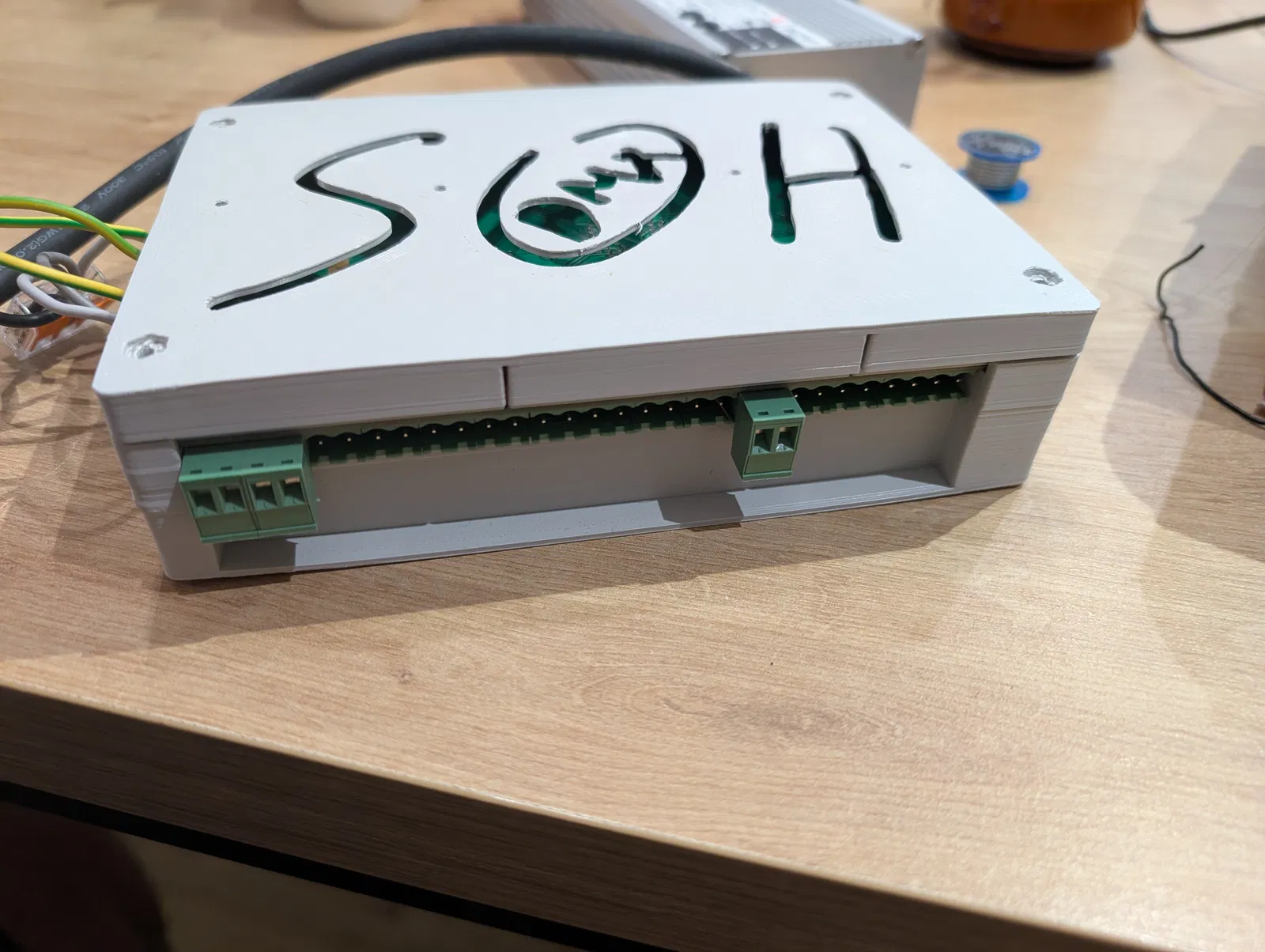

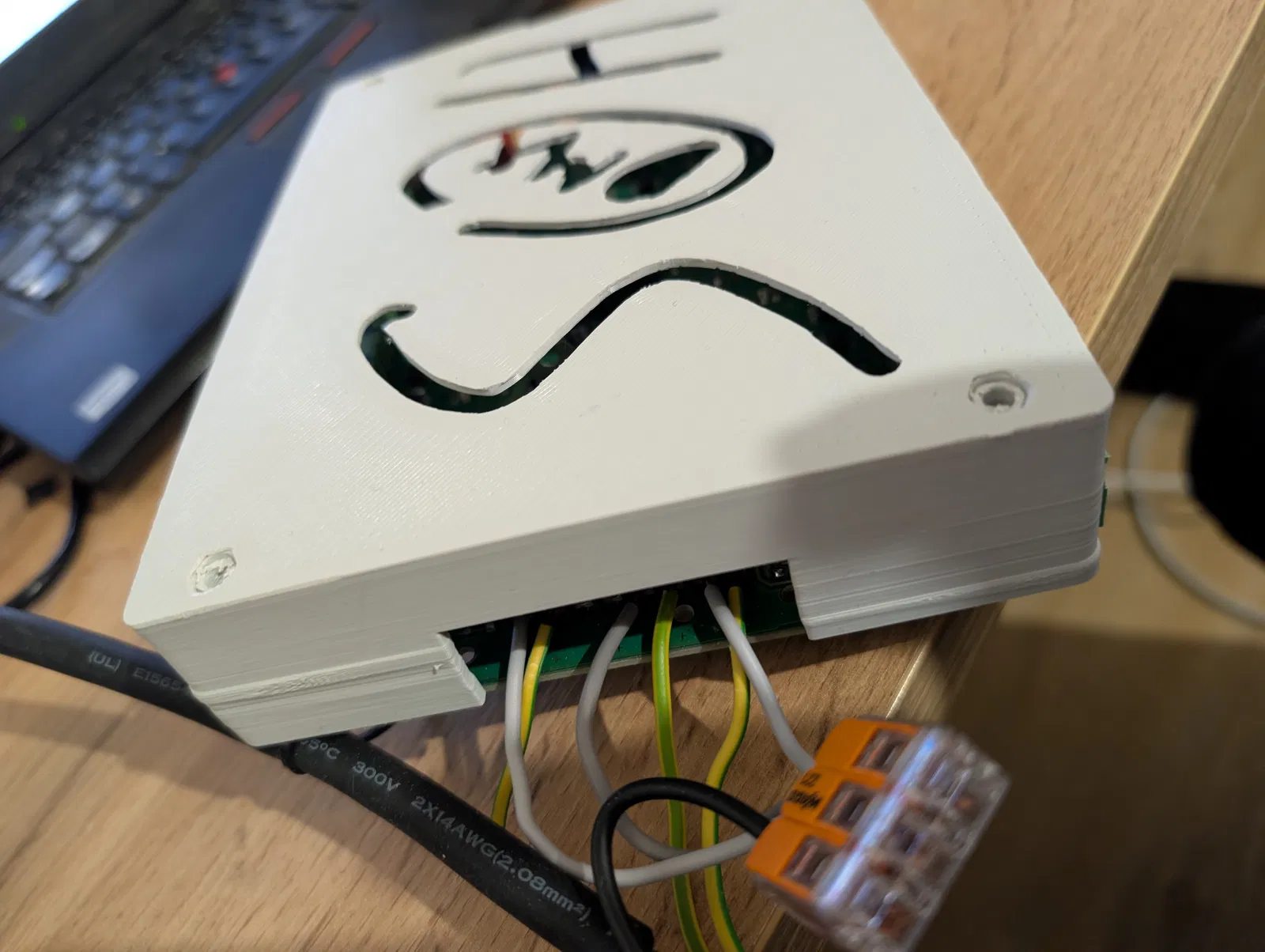

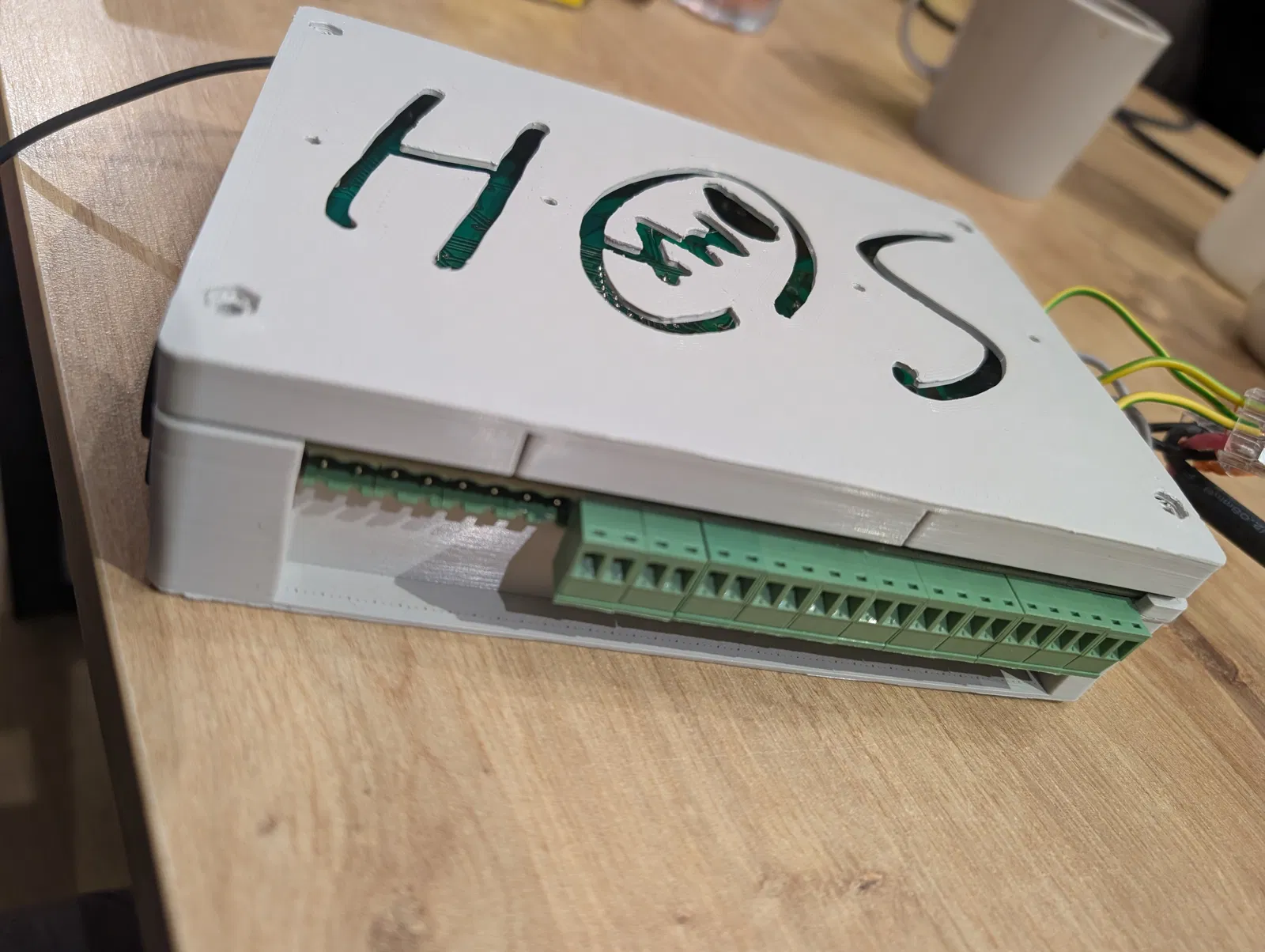

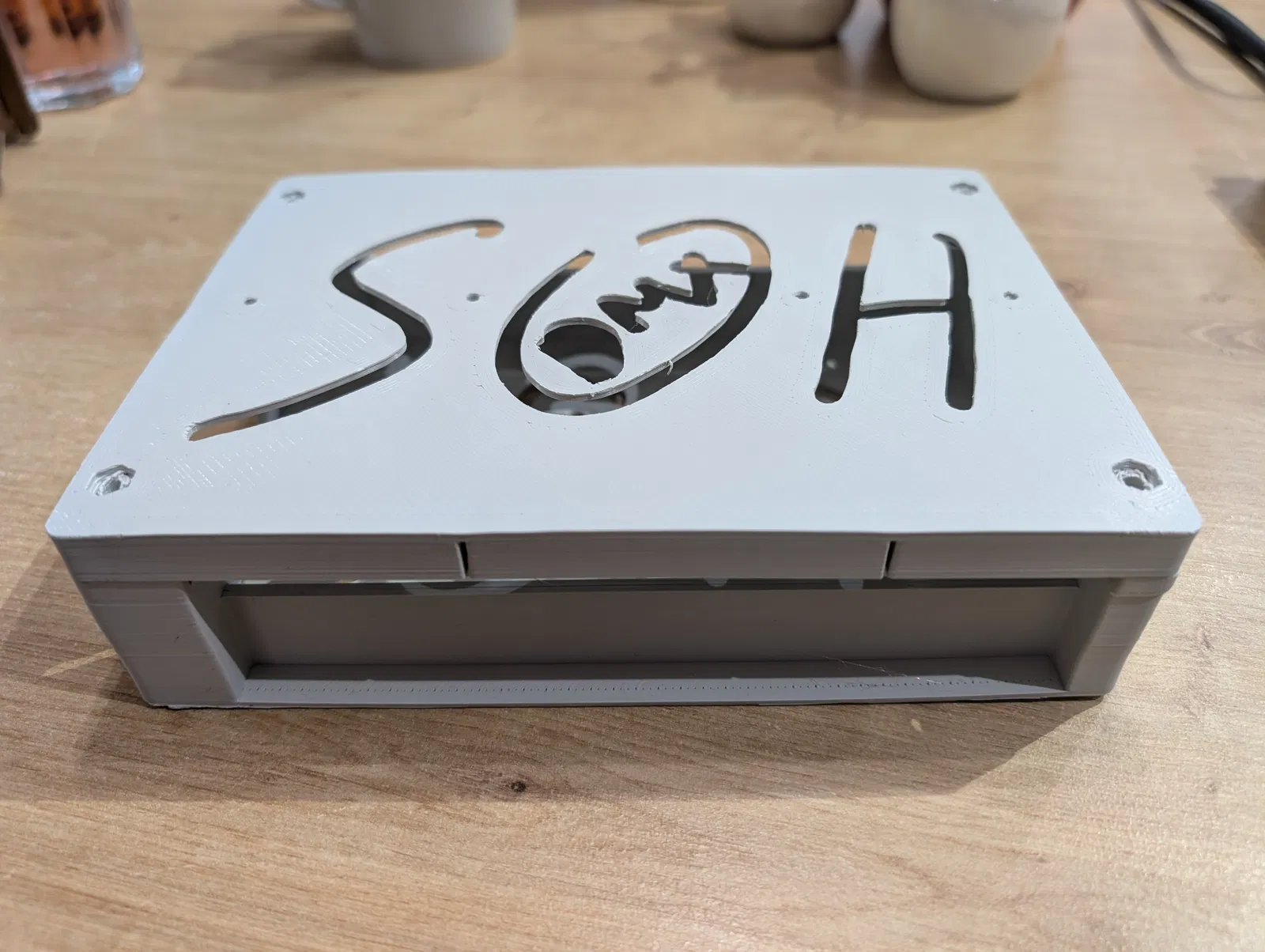

Nếu nhiệt từ dimmer quá cao, mình tính sẽ cắt bỏ chữ "O" trong logo SOH và gắn quạt vào đó.
Mình cũng dự tính sẽ thêm ngàm gắn DIN rail cho phần đáy.
