Kệ Đỡ Tablet Điều Chỉnh Góc 200x150mm

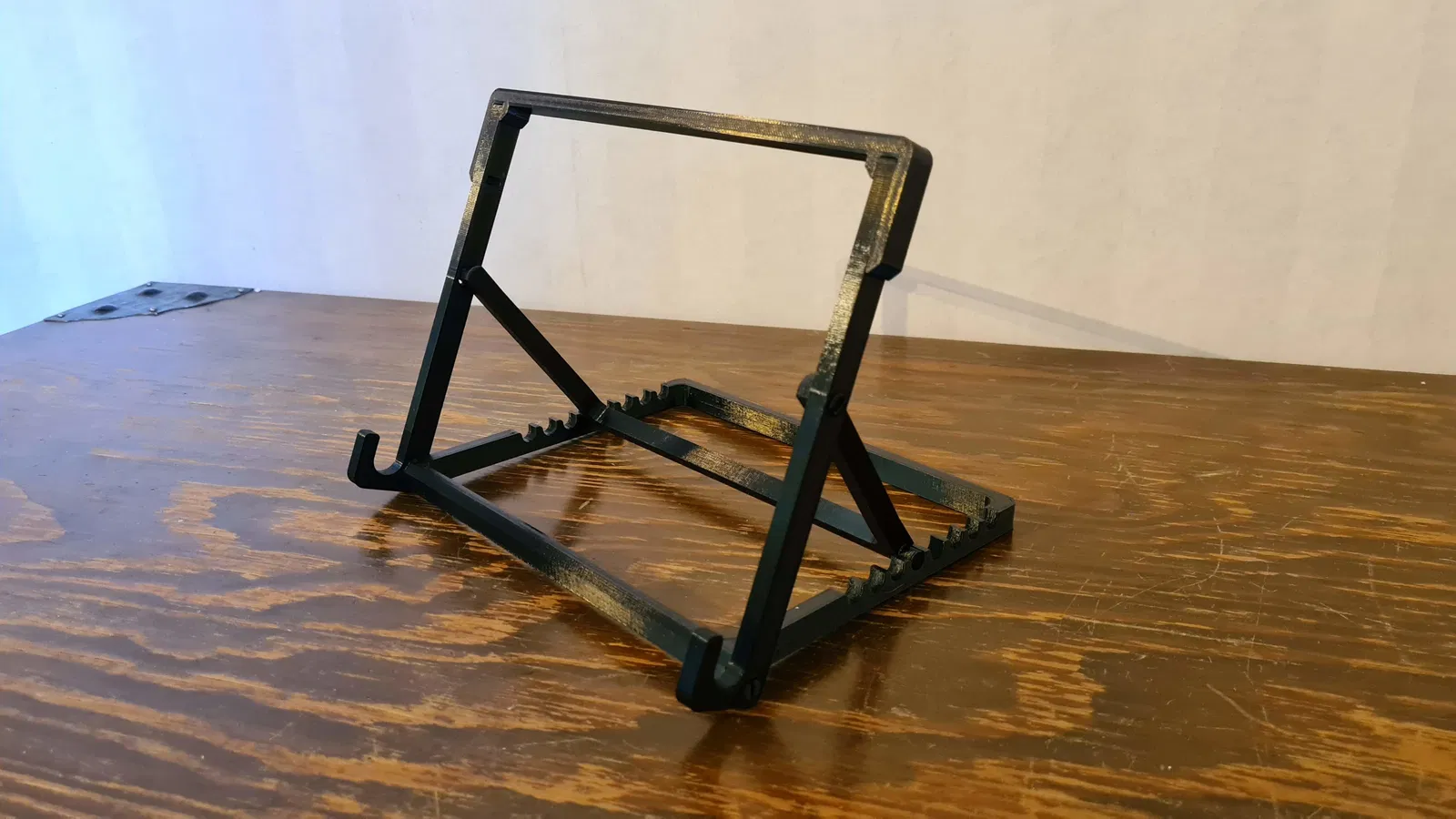

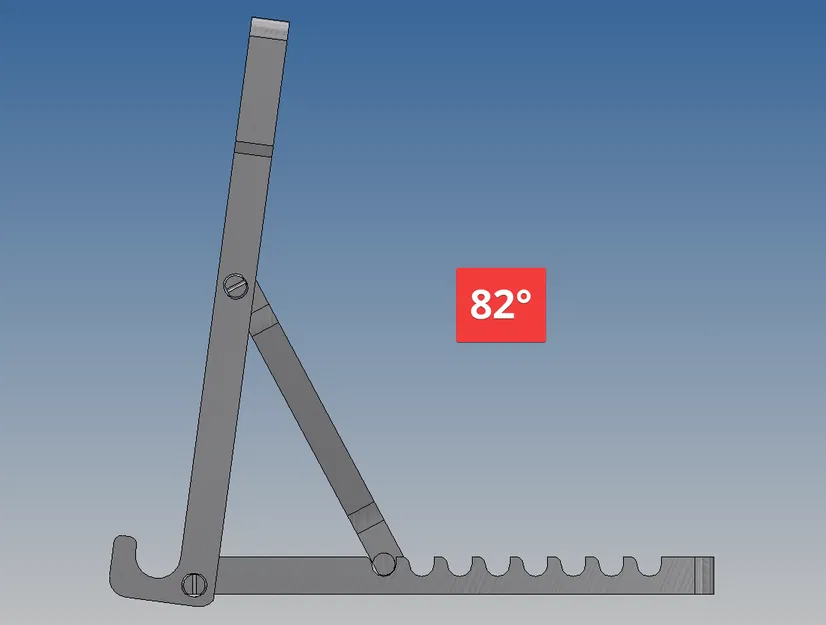

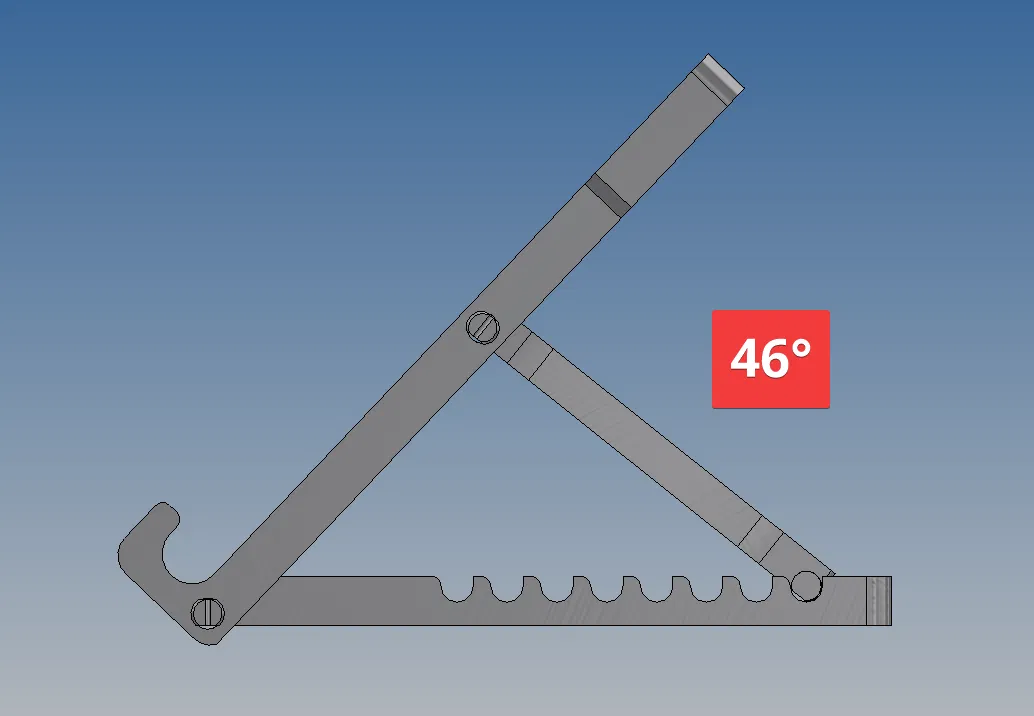

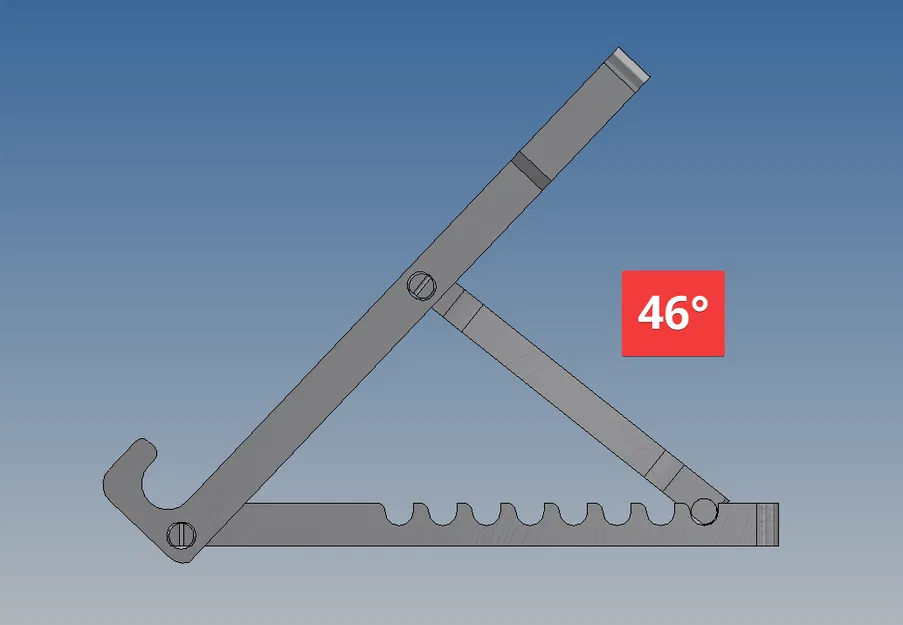

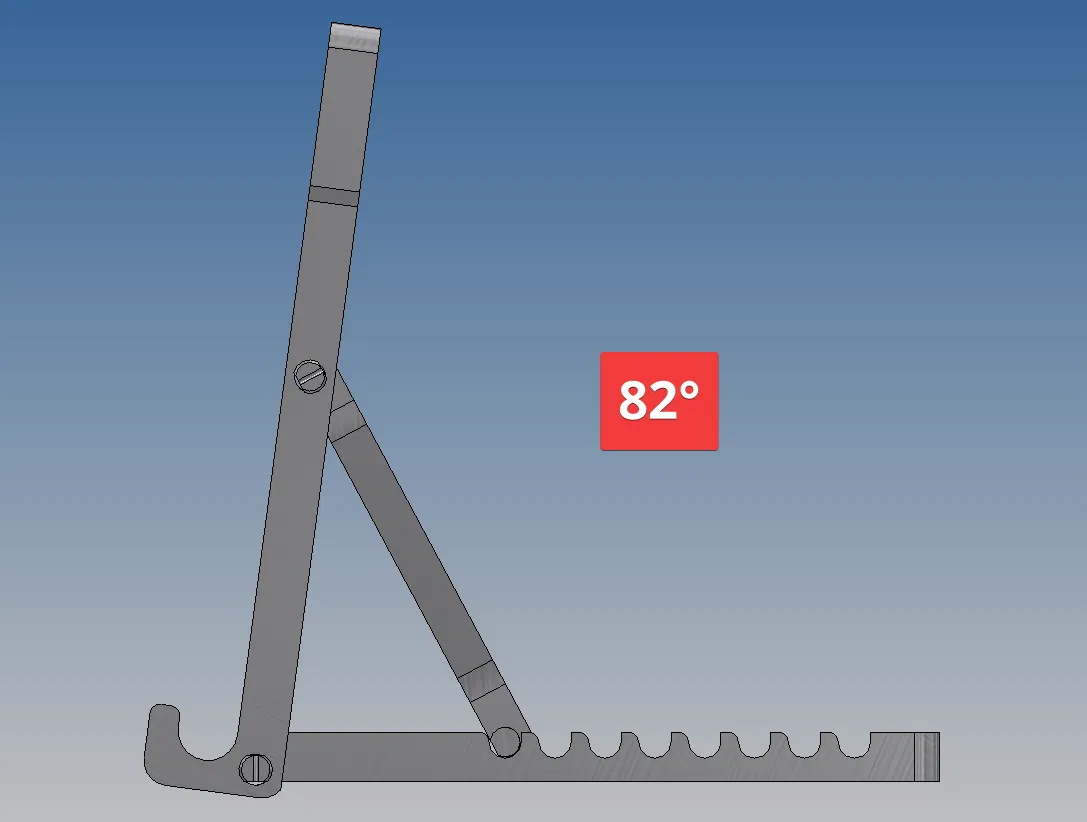

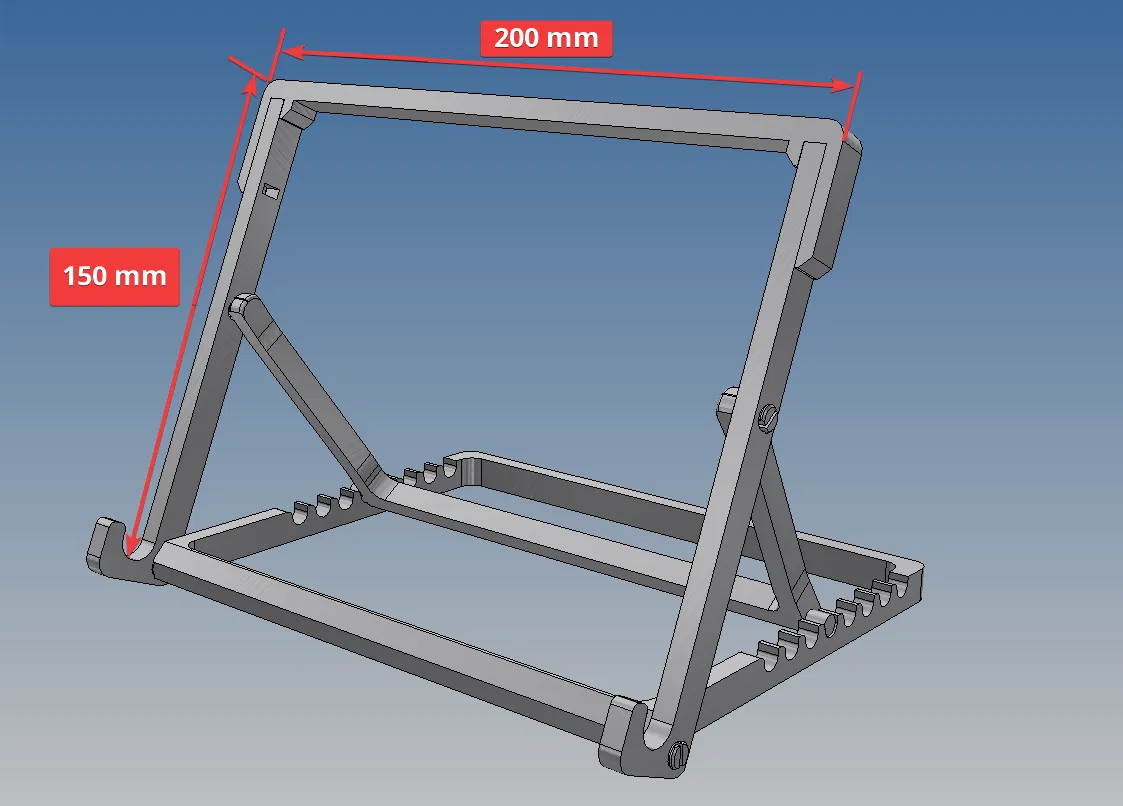

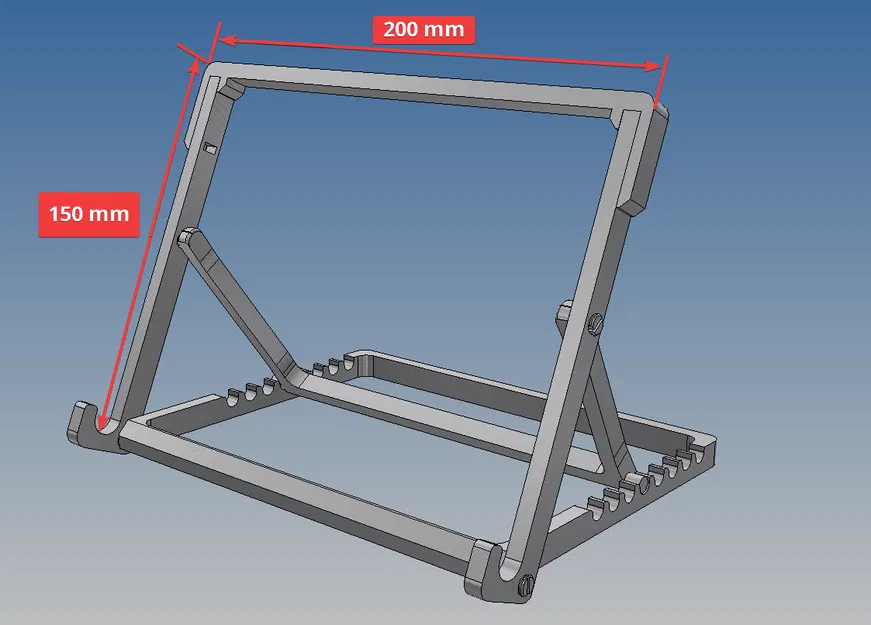

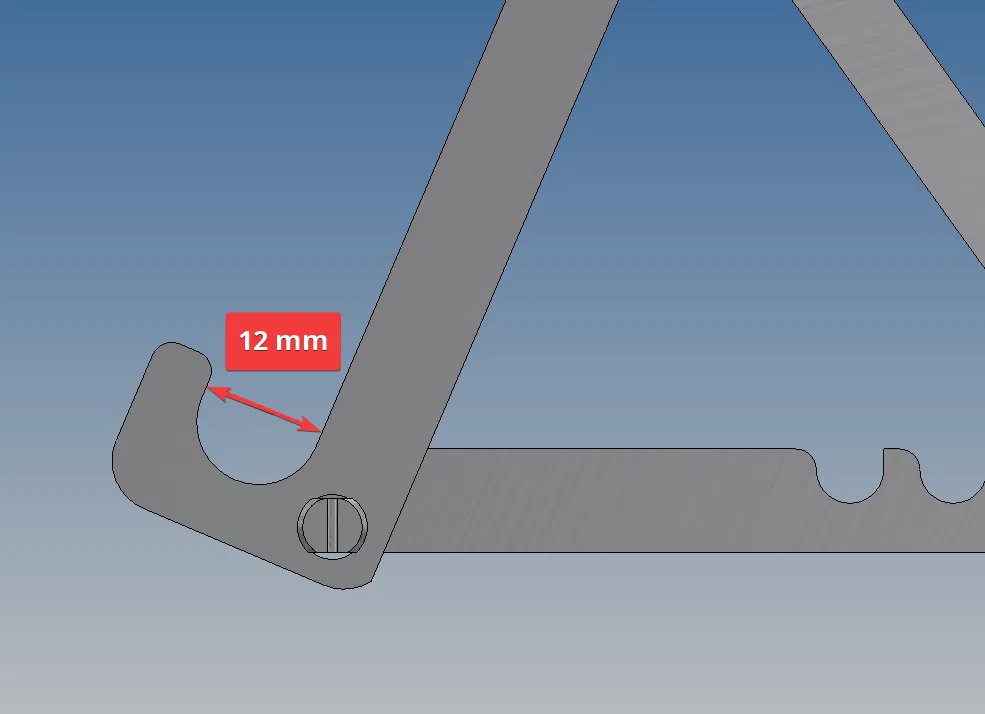

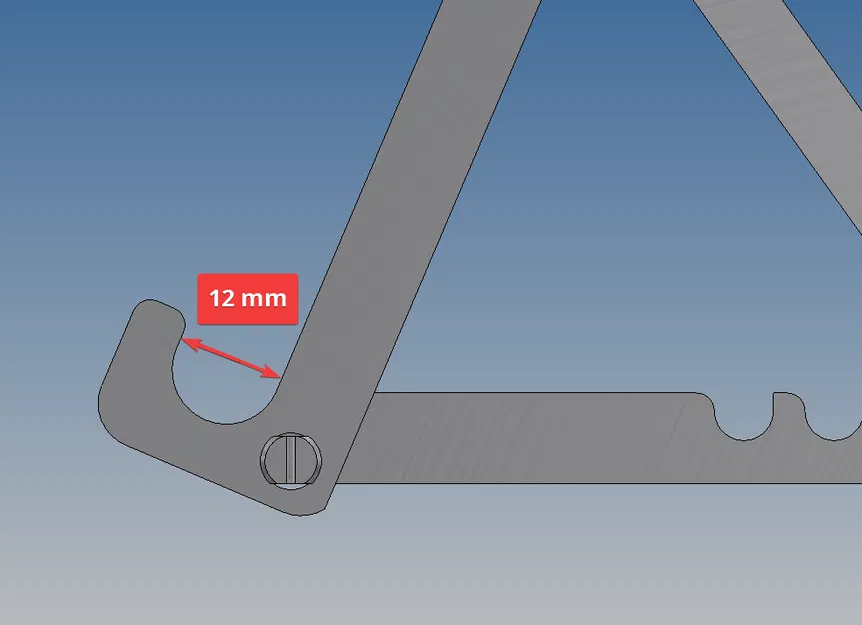

Thiết kế này ít nhiều cũng bị ảnh hưởng từ nhiều mẫu tablet stand ngoài kia, nên không quá phức tạp hay độc đáo. Nó khá lớn, mình thiết kế cho một chiếc bảng vẽ 13" mà vợ mình đang dùng. Kích thước phủ bì là rộng 200 mm và cao 150 mm. Góc nghiêng có thể chỉnh được 8 nấc, từ khoảng 82° (dựng cao nhất) xuống 46° (thấp nhất).

Mẫu được thiết kế để in không cần supports và lắp ráp kiểu snap-together.

Mình khuyên in bằng PETG và 3 perimiters với infill tối thiểu 15%.

Do các chi tiết khá dài và mỏng nên dễ bị cong vênh (warp), vì vậy mình có thêm các pad nhỏ để giữ những góc nhọn nhất bám xuống mặt bàn in. Các pad này có thể cắt bỏ dễ dàng bằng kềm cắt dây (wire cutter) hoặc dụng cụ tương tự để ra đường cắt gọn.

Mình có kèm 2 file .3mf: “TabletStand_01.3mf” và “TabletStand_02.3mf” để set up nhanh. Các file STL tách rời cũng được bao gồm.

Hướng dẫn lắp ráp:

Các bộ phận chính để đỡ tablet cần được lắp lại với nhau.

1. Lấy phần tay đỡ (arm) và luồn vào rãnh (notch) trên thanh ngang (crossmember).





2. Khi phần arm đã vào hết, cái ngàm ngoài (outer bracket) có gờ nhỏ (small ledge) sẽ “click” vào đúng vị trí, hoặc có thể ấn vào cho khớp.





3. Phần còn lại chỉ việc bấm khớp (snap) lại với nhau.
