Vỏ RPI5 Suptronics X1016 CASE (PCIe cho 4 NVME, quạt Noctua 40mm)
Vỏ cho Raspberry Pi 5 kết hợp Suptronics X1016 (PCIe 3.0) để gắn tối đa 4 NVME SSD, làm mát bằng quạt Noctua NF-A4x20 5V PWM. Có hướng dẫn lắp nắp friction fit và danh sách ốc 2.5mm.
Mô tả

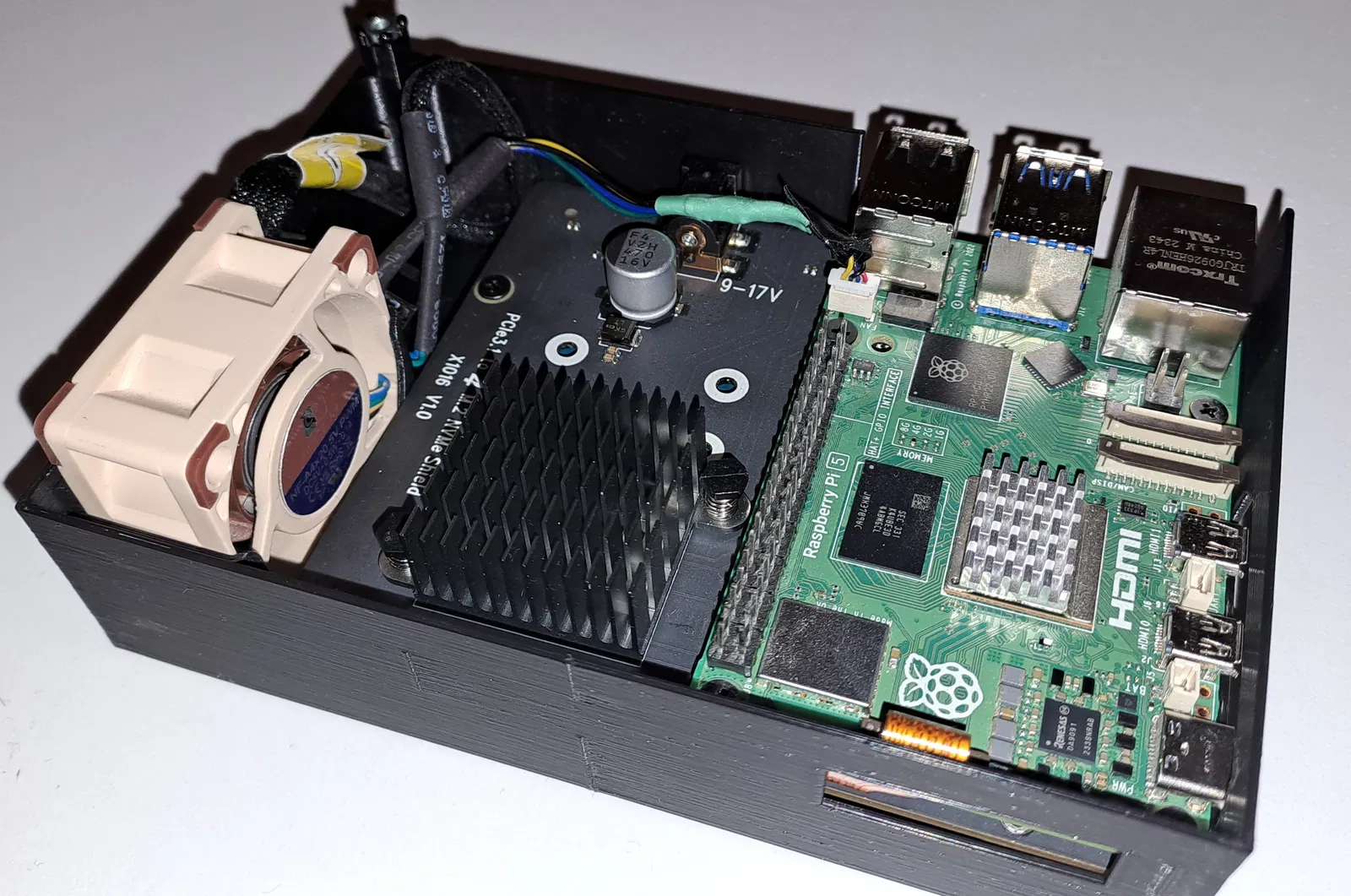

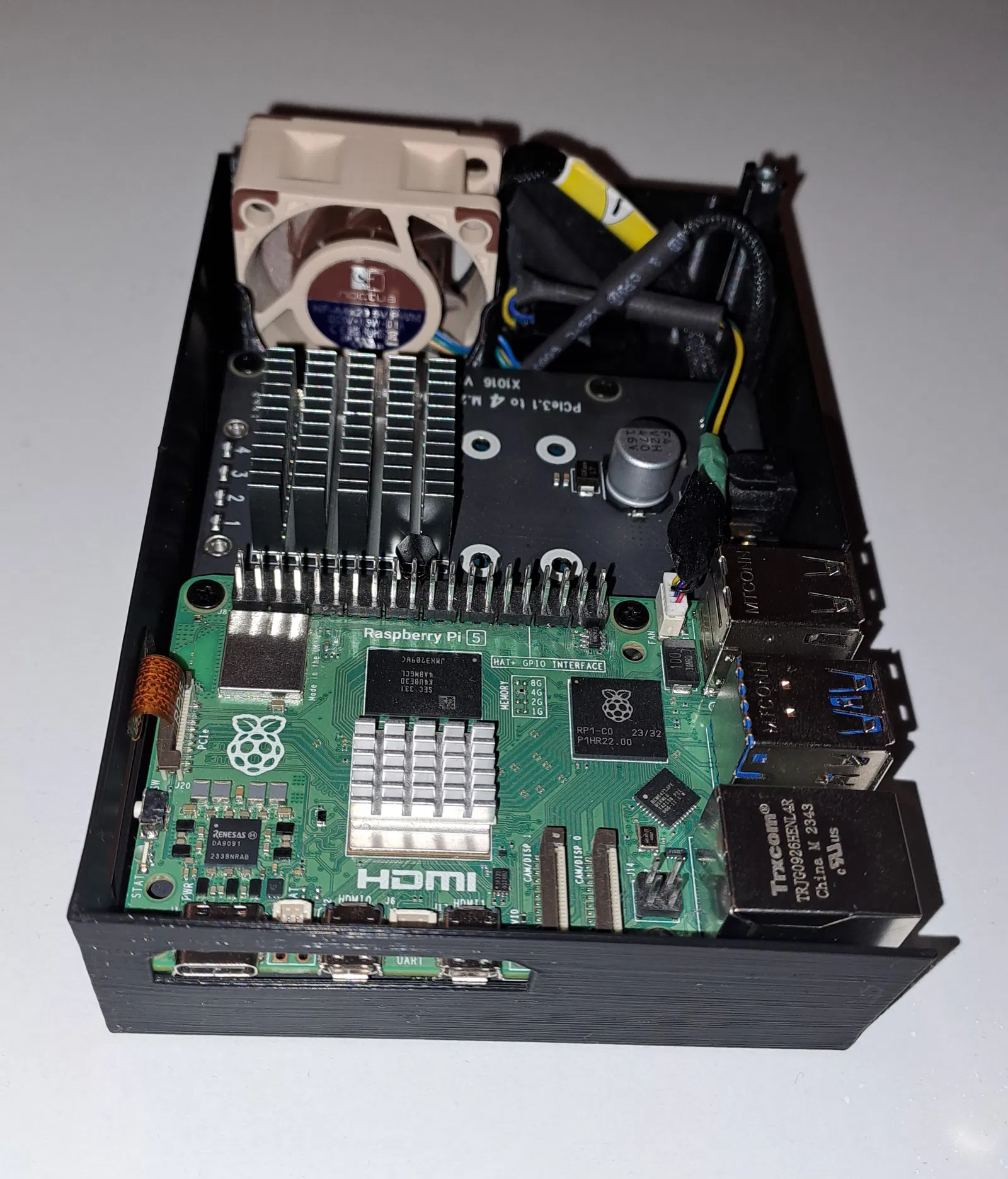

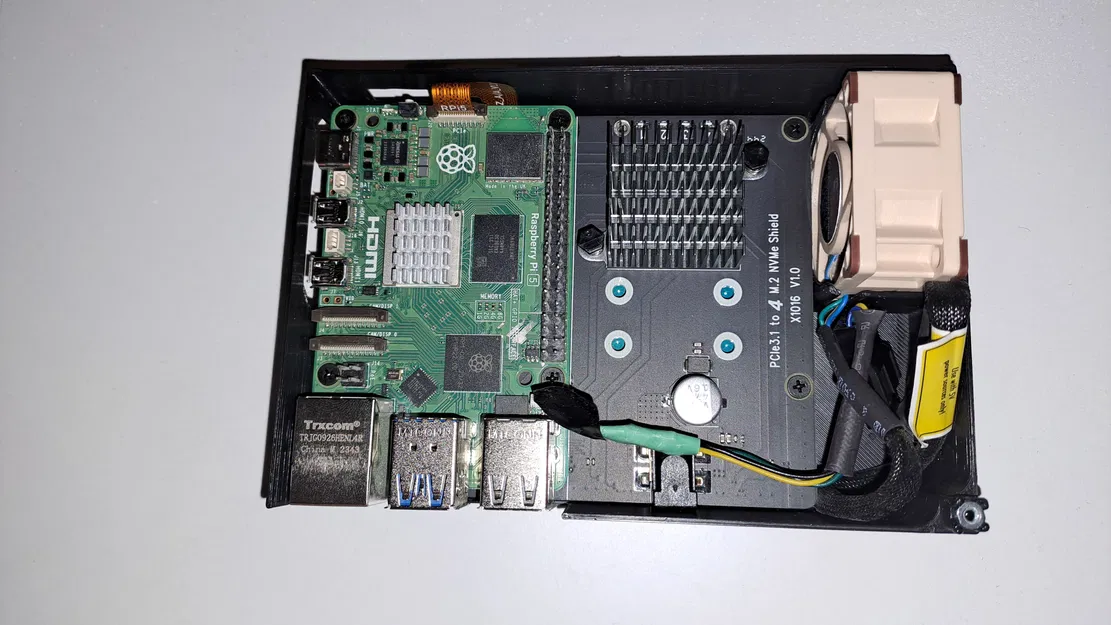

Vỏ cho Raspberry Pi 5 dùng PCIe extension để gắn 4 NVME SSD, làm mát bằng Noctua NF-A4x20 5V PWM.
Phần cứng đã dùng:
-
1x Raspberry Pi 5
-
1x Noctua NF-A4x20 5V PWM
-

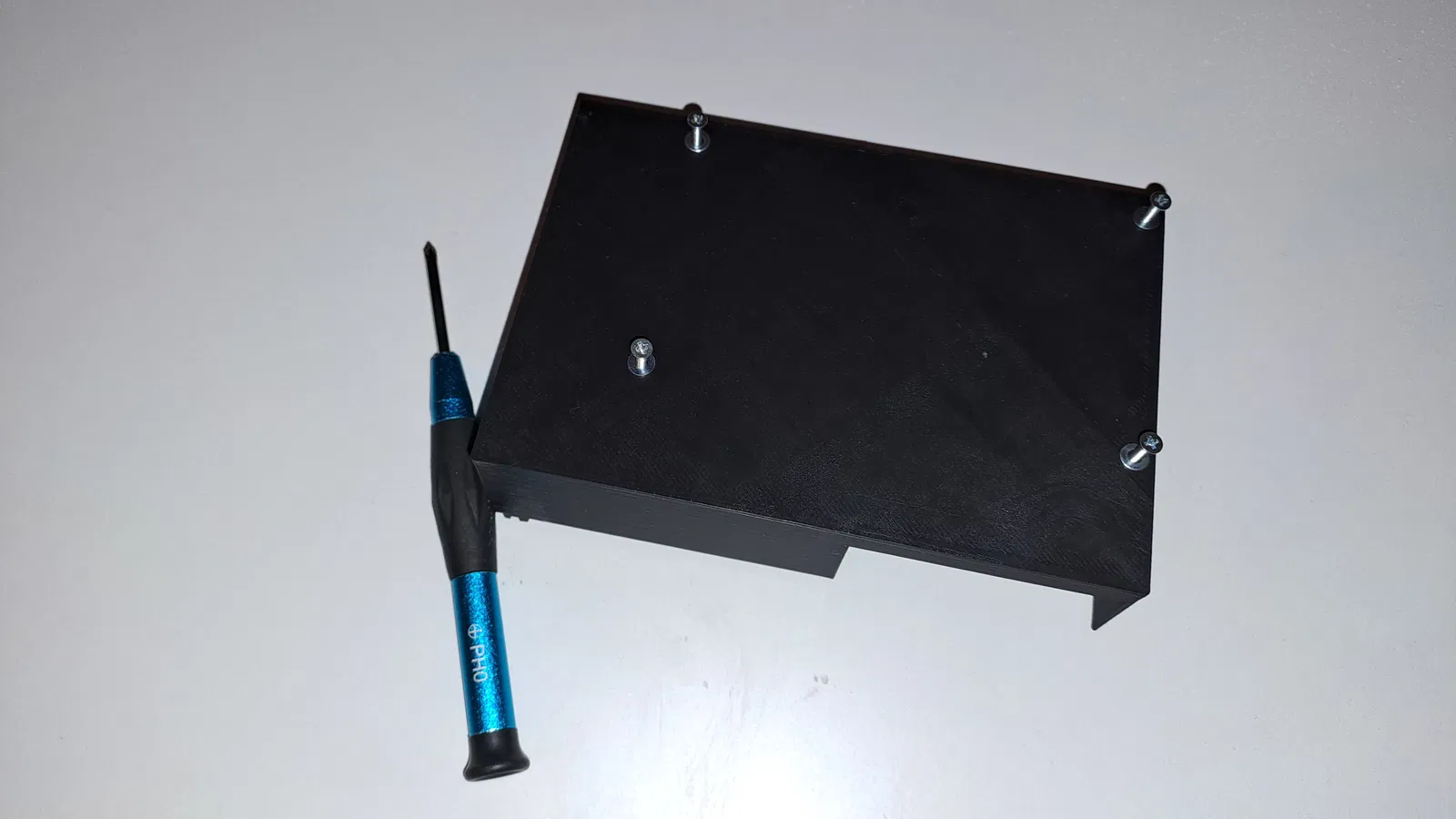

5x vít metric 2,5x10mm
-
5x long đền 2,5
-
5x ê-cu 2,5

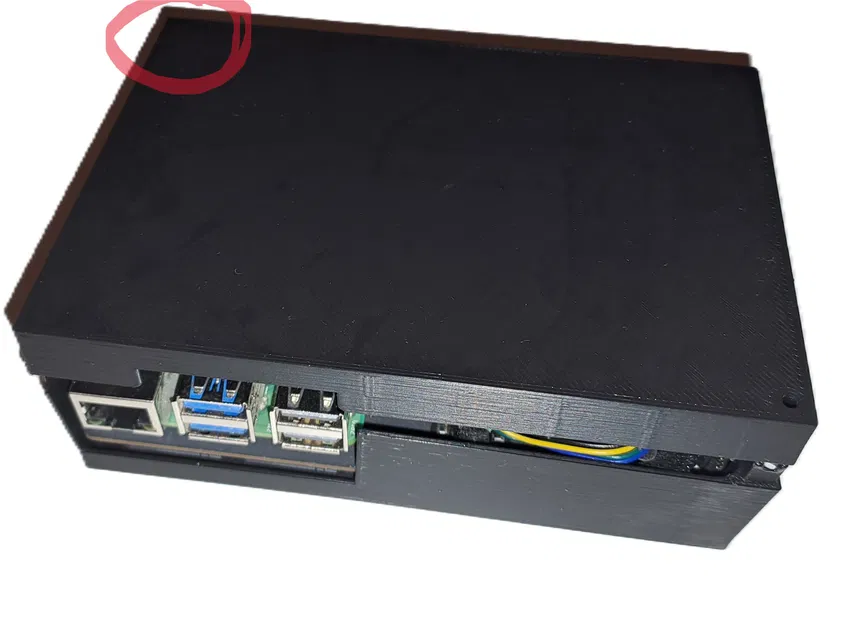

Khi lắp phần nắp trên: gài góc phía sau (góc xa) trước theo kiểu friction fit — chỗ cuối cùng cần ấn mạnh. Xem hình cuối có khoanh tròn đỏ.

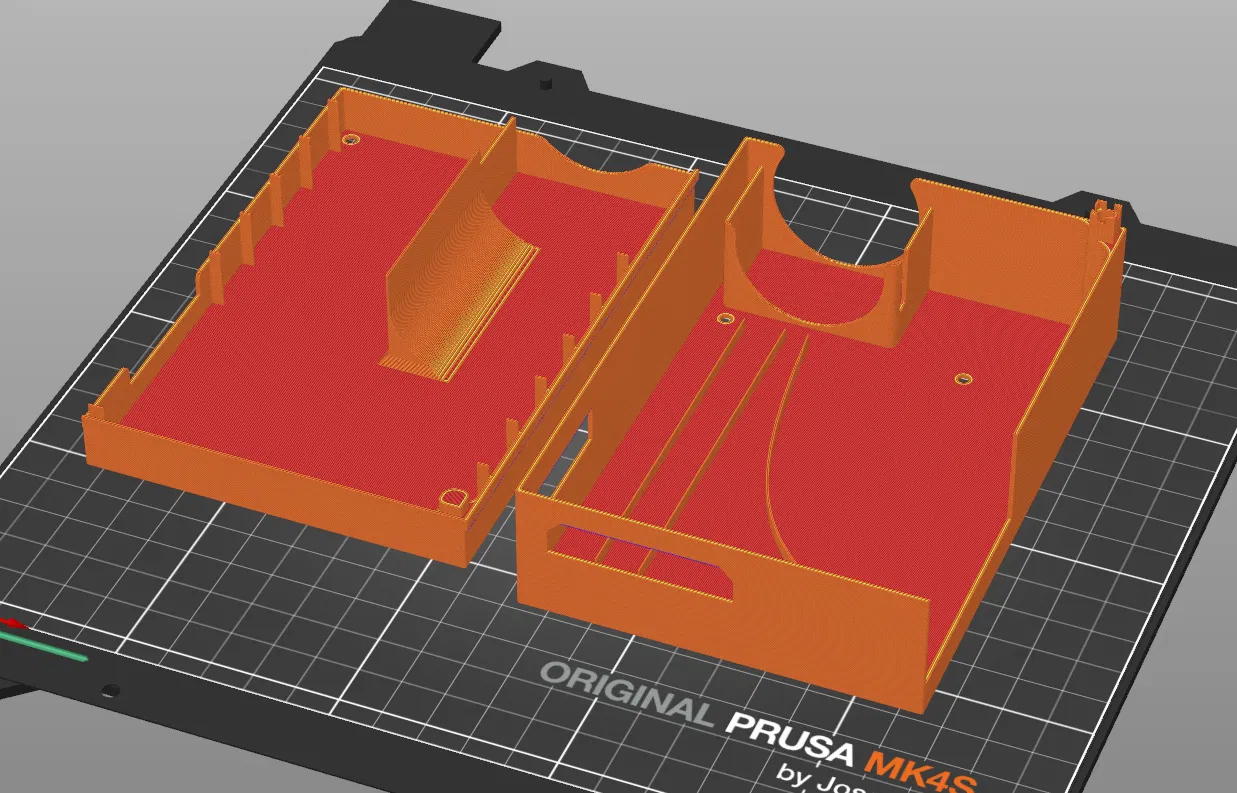

Đã test với PLA, bản in cuối dùng ASA.
----------------------------------------------------------------------------------------
Hộp/vỏ cho Raspberry Pi 5 với PCIe mở rộng cho 4 NVME SSD, được làm mát bằng Noctua NF-A4x20 5V PWM.
Linh kiện:
-
1x Raspberry Pi 5
-
1x Noctua NF-A4x20 5V PWM
-
5x vít metric 2,5mm dài 10mm
-
5x long đền 2,5
-
5x ê-cu 2,5
Khi gắn nắp: trước tiên gài góc phía sau gần cụm cổng, cần ấn chặt — chỗ này được khoanh đỏ trong ảnh cuối.
Đã thử với PLA, bản hoàn thiện in bằng ASA.
