Template khuôn (Mold) tuỳ biến nhiều kích thước | Kerzenform

Ý tưởng

Template giúp bạn tạo mold (khuôn) tuỳ biến một cách dễ dàng. Với template này, bạn có thể tạo khuôn mới cho nhiều mẫu khác nhau rất nhanh: chỉ cần thêm model bạn muốn rồi dùng phép trừ (subtract) model đó khỏi template. Canh sao cho phần đáy của model nằm ngay bên dưới cái funnel (phễu) tích hợp.

Không cần ngồi CAD phức tạp hay tốn thời gian nữa.

Tính năng thiết kế

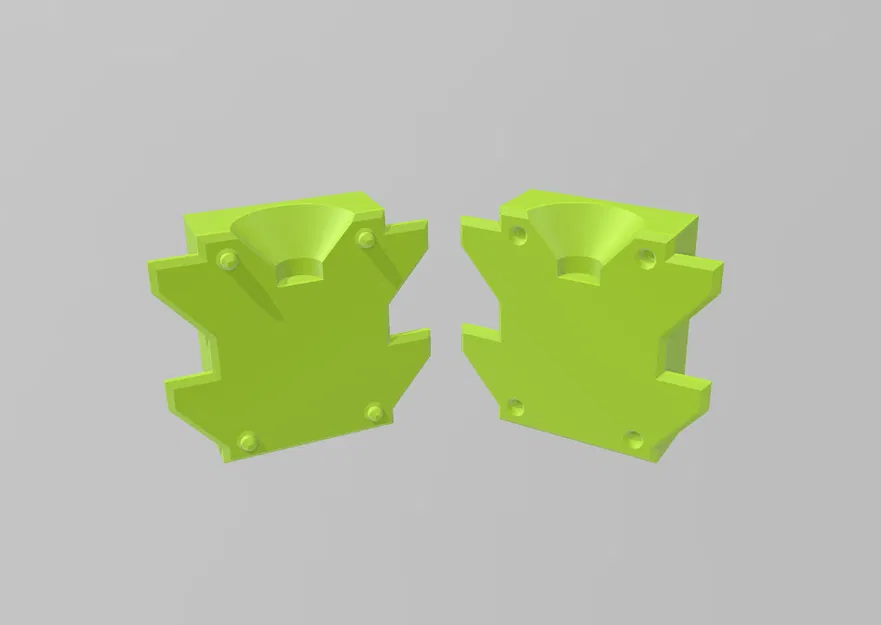

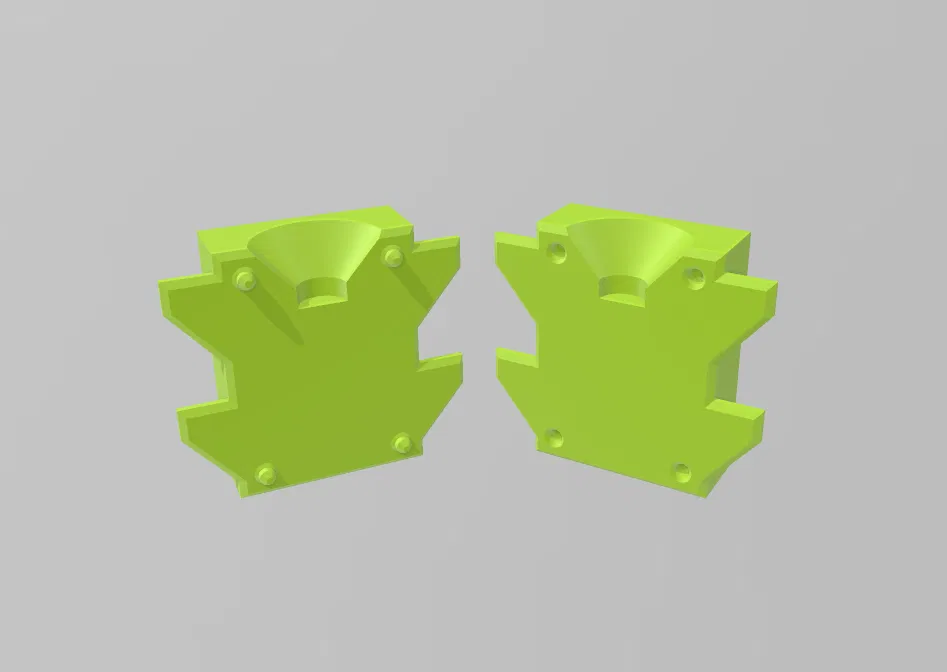

Thiết kế có các chốt (pegs) được canh thẳng hàng chuẩn, đã tính sẵn dung sai in (printing tolerances). In xong bạn chỉ việc ép 2 nửa khuôn lại với nhau là khít và chính xác, giúp khuôn không bị lệch.

Để kẹp chắc hơn, mỗi bên có 2 cái “fins” (tai/kè) để bạn dùng clamp kẹp 2 nửa khuôn lại. Thường thì không cần, nhưng về lâu dài độ khít có thể hơi lỏng. Nếu máy in của bạn chưa tune dung sai thật chuẩn cũng không sao—cứ dùng clamp là ổn. Thường không cần bắt vít 2 nửa lại, nhưng fins đủ to để khoan xuyên và siết bằng vít + ê-cu nếu bạn thích. Fins được thiết kế có góc nghiêng để in không cần support.

Có một đường chamfer chạy vòng quanh toàn bộ khuôn giúp tách khuôn sau khi đúc rất dễ: bạn có thể luồn an toàn một cái spatula, tua vít, hoặc lưỡi dao rồi nạy nhẹ ra. Nạy đều vòng quanh vài lượt để lực phân bố đều, kết quả sẽ tốt hơn.

Phía trên khuôn có tích hợp funnel, giúp bạn đổ vật liệu đúc vào dễ dàng mà không cần thêm dụng cụ. Nó cũng giúp bạn canh mức đầy.

Thông tin thêm

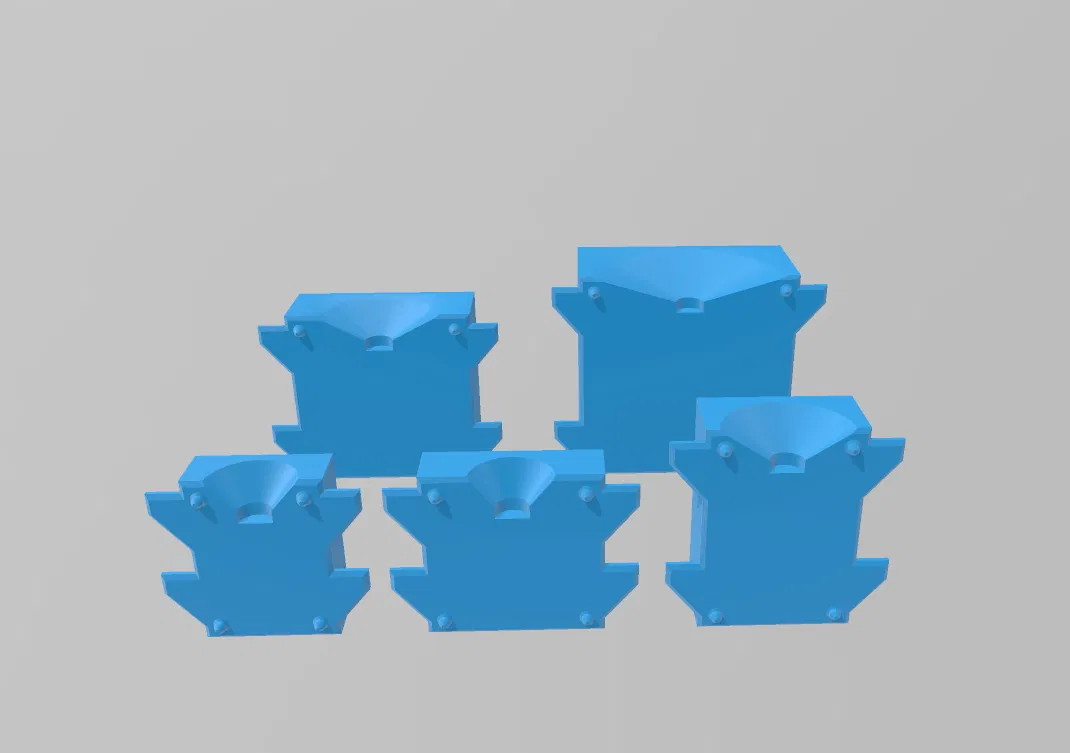

Kích thước trong tên file là chiều rộng, chiều cao và chiều sâu của model. Ví dụ template_80_100_60 nghĩa là rộng 80 mm, cao 100 mm và tổng chiều sâu 60 mm.

Mình khuyên bạn chọn template lớn hơn model muốn đúc ít nhất 5 mm ở mỗi chiều. Lưu ý thêm funnel trên đỉnh khuôn cao tổng cộng 20 mm—hãy trừ phần này khỏi chiều cao tổng để xác định chiều cao “dùng được” cho model cụ thể của bạn.

Mình cũng có kèm một phiên bản để làm nến taper (nến thuôn dài) của riêng bạn.

Nếu bạn cần size khác và việc upscale không thể giữ đúng một số kích thước quan trọng, cứ nhắn mình—mình có thể bổ sung sau.

Tham khảo thêm để lấy ý tưởng: heart candle mold mình làm bằng phiên bản đầu tiên của template này:

Thông tin in 3D

Việc in tương đối đơn giản. Tuỳ theo model của bạn, bạn có thể in khuôn dựng đứng như hình minh hoạ, hoặc đặt nằm ngửa (flat) với các chi tiết thiết kế quay lên trên. Nếu in nằm, mình khuyên dùng support cho phần fins.

Tuỳ vật liệu bạn muốn đúc mà bạn có thể chỉnh print settings. Với đúc wax (sáp) mình dùng:

• material: PETG

• nozzle: 0.4 mm

• wall lines: 3

• infill: 15%

Cập nhật

• chưa có cập nhật
